31A

-

7

ELEMENTOS PORTADORES DELANTEROS

Soporte del estribo de freno delantero: Extracción - Reposición

31A

III - ETAPA FINAL

Colocar las pastillas de freno (consultar 31A,  Ele-
mentos portadores delanteros, Pastillas del
freno delantero: Extracción - Reposición, página
31A-1).

Colocar las ruedas delanteras (consultar 35A, Rue-
das y neumáticos:, Rueda: Extracción - Reposi-
ción, página 35A-4).

31A

-

8

ELEMENTOS PORTADORES DELANTEROS

Protector de disco de freno delantero: Extracción - Reposición

31A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Extraer:

- las ruedas delanteras (consultar 35A, Ruedas y

neumáticos:,  Rueda: Extracción - Reposición,
página 35A-4),

- las pastillas de freno delantero (consultar 31A, Ele-

mentos portadores delanteros, Pastillas del
freno delantero: Extracción - Reposición, pági-
na 31A-1),

- los soportes del estribo(consultar 31A, Elementos

portadores delanteros,  Soporte del estribo de
freno delantero: Extracción - Reposición, pági-
na 31A-6),

- el disco de freno (consultar 31A, Elementos por-

tadores delanteros,  Disco de freno delantero:
Extracción - Reposición, página 31A-9),

- el portabuje (consultar 31A, Elementos portado-

res delanteros,  Portabuje del semi-tren delan-
tero: Extracción - Reposición, página 31A-11),

- el rodamiento del portabuje (consultar 31A, Ele-

mentos portadores delanteros, Rodamiento de
portabuje delantero: Extracción - Reposición,
página 31A-14).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

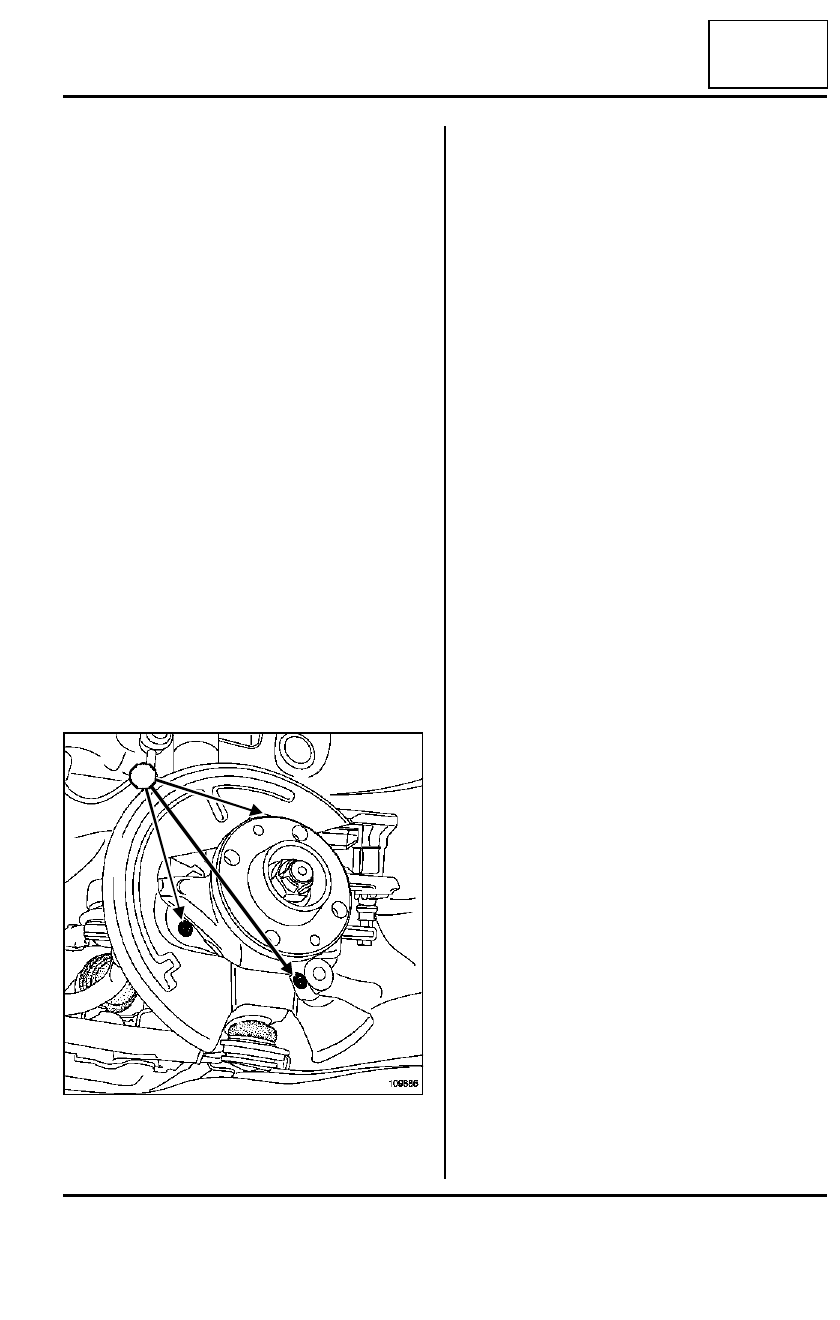

Taladrar los remaches (1) de fijación del protector
de disco de freno utilizando una taladradora.

Extraer el protector del disco de freno.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Sustituir sistemáticamente el rodamiento en cada
extracción de un buje.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- el protector de disco de freno,

- los remaches.

III - ETAPA FINAL

Colocar:

- el rodamiento del portabuje (consultar 31A, Ele-

mentos portadores delanteros, Rodamiento de
portabuje delantero: Extracción - Reposición,
página 31A-14),

- el portabuje (consultar 31A, Elementos portado-

res delanteros,  Portabuje del semi-tren delan-
tero: Extracción - Reposición, página 31A-11),

- el disco de freno (consultar 31A, Elementos por-

tadores delanteros,  Disco de freno delantero:
Extracción - Reposición, página 31A-9),

- las pastillas de freno delantero (consultar 31A, Ele-

mentos portadores delanteros, Pastillas del
freno delantero: Extracción - Reposición, pági-
na 31A-1),

- los soportes del estribo(consultar 31A, Elementos

portadores delanteros,  Soporte del estribo de
freno delantero: Extracción - Reposición, pági-
na 31A-6),

- las ruedas delanteras (consultar 35A, Ruedas y

neumáticos:,  Rueda: Extracción - Reposición,
página 35A-4).

109886

1

1

31A

-

9

ELEMENTOS PORTADORES DELANTEROS

Disco de freno delantero: Extracción - Reposición

31A

Los discos de freno no se pueden rectificar. Las rayas
o desgastes demasiado grandes imponen su sustitu-
ción (consultar 30A, Generalidades, Freno: Caracte-
rísticas, página 30A-3).

Al efectuar la sustitución de un disco de freno, sustituir
imperativamente el disco del lado opuesto.

Al efectuar la sustitución de los discos de freno, susti-
tuir imperativamente las pastillas de freno.

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Poner el vehículo en un elevador de dos colum-
nas(consultar  Vehículo: Remolcado y levanta-
miento).

Extraer:

- las ruedas delanteras (consultar 35A, Ruedas y

neumáticos:,  Rueda: Extracción - Reposición,
página 35A-4),

- las pastillas de freno delantero(consultar 31A, Ele-

mentos portadores delanteros, Pastillas del
freno delantero: Extracción - Reposición, pági-
na 31A-1),

- los soportes del estribo (consultar 31A, Elementos

portadores delanteros,  Soporte del estribo de
freno delantero: Extracción - Reposición, pági-
na 31A-6).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

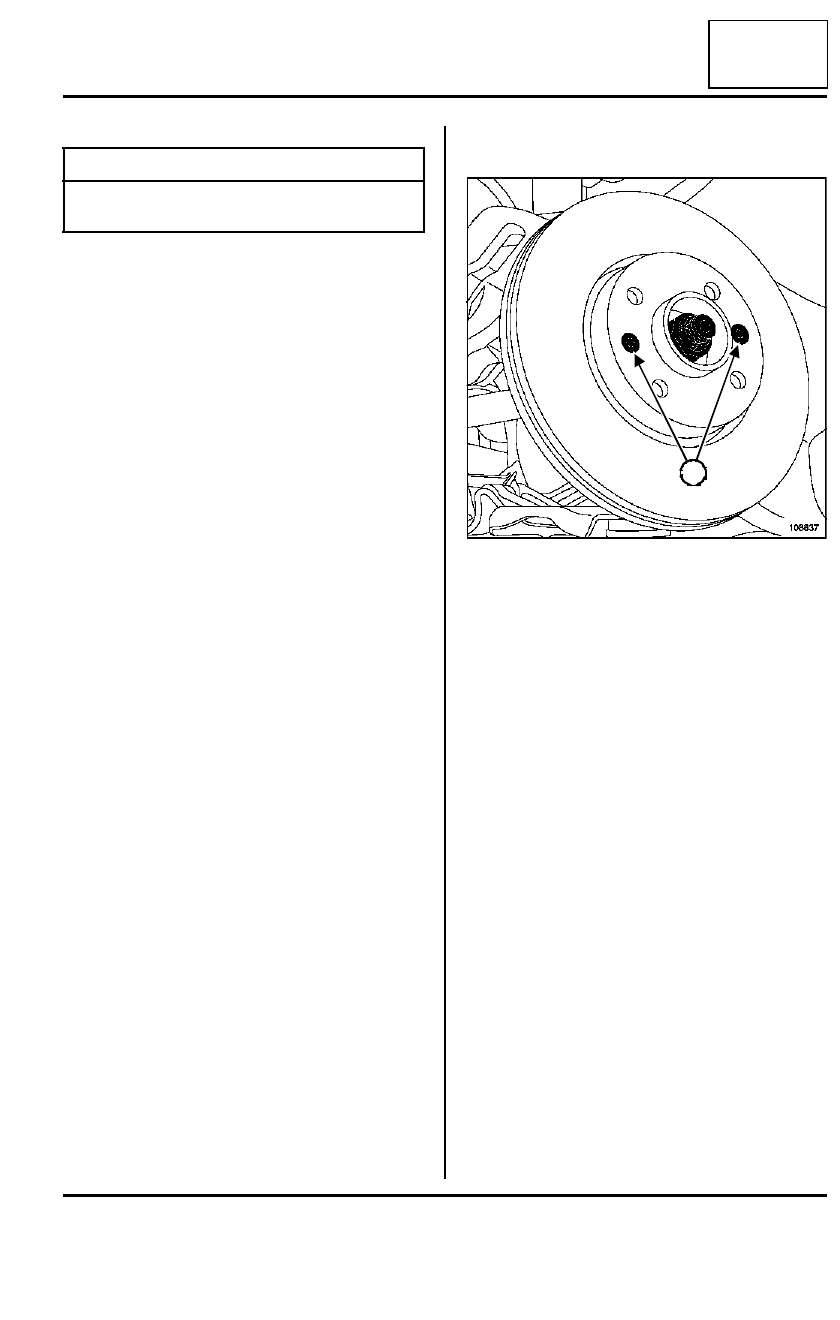

Extraer

- los dos tornillos (1) de fijación del disco,

- el disco.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Limpiar los discos utilizando una fuente.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- el disco,

- los dos tornillos de fijación del disco.

Apretar al par los tornillos de fijación del disco (15
N.m).

III - ETAPA FINAL

Colocar:

- los soportes del estribo(consultar 31A, Elementos

portadores delanteros,  Soporte del estribo de
freno delantero: Extracción - Reposición, pági-
na 31A-6),

- las pastillas de freno delantero (consultar 31A, Ele-

mentos portadores delanteros, Pastillas del
freno delantero: Extracción - Reposición, pági-
na 31A-1),

Pares de apriete

m

tornillos de fijación del
disco

15 N.m

108837

1

31A

-

10

ELEMENTOS PORTADORES DELANTEROS

Disco de freno delantero: Extracción - Reposición

31A

- las ruedas delanteras (consultar 35A, Ruedas y

neumáticos:,  Rueda: Extracción - Reposición,
página 35A-4).
