23A

-

29

CAJA DE VELOCIDADES AUTOMÁTICA

Distribuidor hidráulico: Extracción - Reposición

DP0

23A

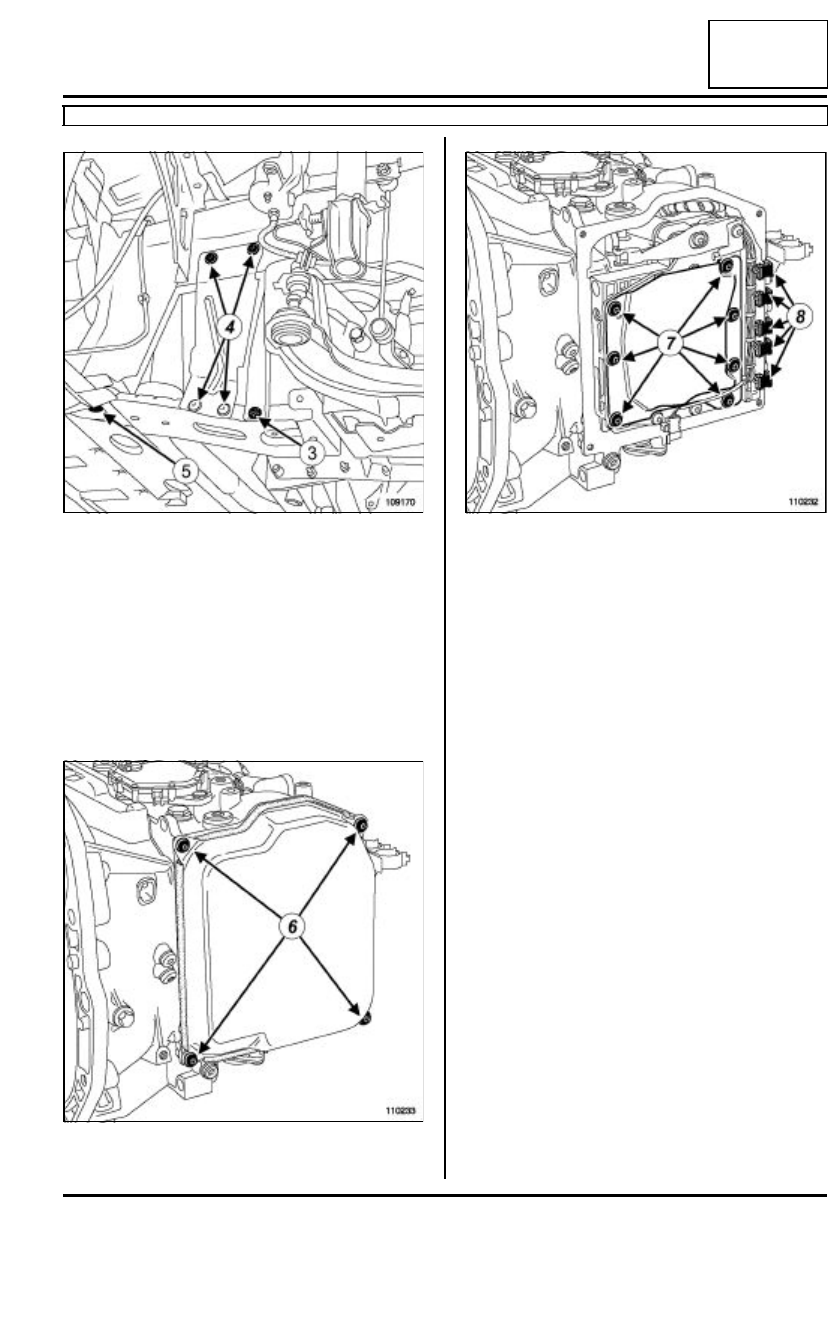

Extraer:

- los tornillos de fijación (3) del tirante,

- los tornillos de fijación (4) del refuerzo lateral,

- los tornillos de fijación (5) del travesaño inferior del

soporte del radiador,

- el travesaño inferior del radiador.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Quitar los tornillos de fijación (6) de la tapa de distri-
bución hidráulica (puede escurrir aceite).

Quitar los tornillos de fijación (7) del distribuidor hi-
dráulico.

Desconectar los conectores (8) de las electroválvu-
las del distribuidor hidráulico.

109170

110233

110232

23A

-

30

CAJA DE VELOCIDADES AUTOMÁTICA

Distribuidor hidráulico: Extracción - Reposición

DP0

23A

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

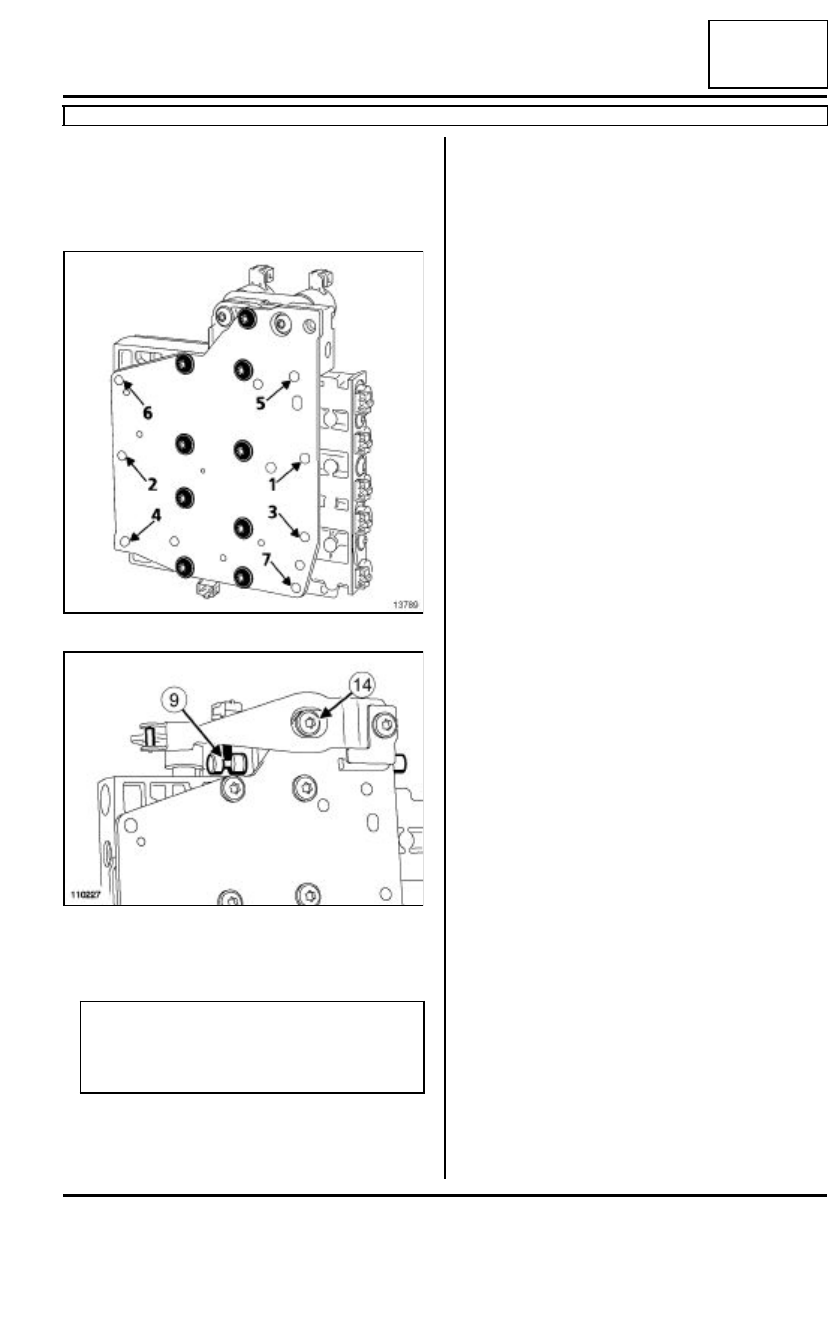

Colocar el distribuidor con su chapa de protección
centrándolo con ayuda de los tornillos (4) y (5).

Colocar los otros tornillos del distribuidor.

Apretar por orden y al par los tornillos de fijación
del distribuidor (7,5 N.m).

13789

110227

ATENCIÓN

Controlar que la corredera del distribuidor esté
correctamente activada con el espolón (9) del
sector dentado.

23A

-

31

CAJA DE VELOCIDADES AUTOMÁTICA

Distribuidor hidráulico: Extracción - Reposición

DP0

23A

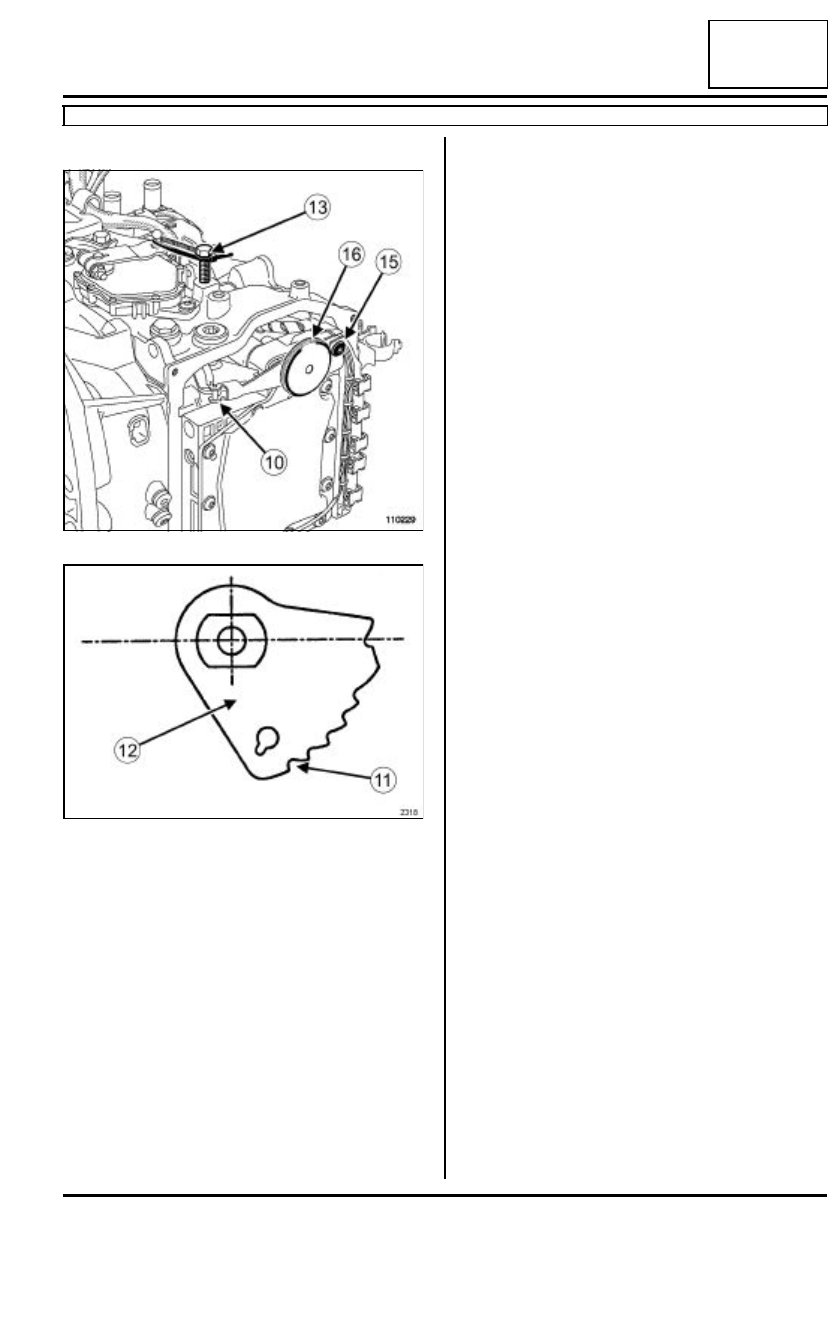

REGLAJE DE LA LÁMINA DEL SISTEMA DE
BOLAS

Mantener la palanca del contactor multifunción en la
posición extrema (primera impuesta) con ayuda de
una abrazadera elástica y de un tornillo (13) en el
cárter del mecanismo.

Quitar el tornillo (14).

Posicionar la lámina del sistema de bolas poniendo
el rodillo (10) en los dentados (11) del sector denta-
do (12) que corresponde a la primera impuesta.

Posicionar el tornillo de fijación (15) de la escuadra
de la lámina del sistema de bolas sin apretarlo.

Colocar el útil (Bvi. 1462)(16) en lugar del tornillo
(14).

Enroscar a fondo el útil mientras se sujeta la lámina
del sistema de bolas.

Apretar al par el tornillo de fijación de la escuadra

de la lámina del sistema de bolas (9 N.m)(15).

Retirar el útil (Bvi. 1462).

Poner el tornillo de fijación (14) de la lámina del sis-
tema de bolas.

Apretar al par el tornillo de fijación de la lámina
del sistema de bolas (8 N.m).

Quitar la abrazadera de plástico y el tornillo (13).

En caso de sustituir del distribuidor de aceite, efec-
tuar la puesta a cero de los autoadaptativos con el
mando RZ005«   Borrado de los autoadaptativos  » y
poner a cero el contador de envejecimiento del
aceite del calculador de la caja de velocidades
automática mediante el útil útil de diagnóstico,
efectuar el mando CF074«  Escritura de la fecha del
cambio de aceite de la caja  ».

Tras la utilización del mando RZ005, es imperativo
efectuar un rodaje que permita realizar varias veces
todos los cambios de marchas ascendentes y des-
cendentes para memorizar los nuevos valores.

Apretar a los pares:

- los tornillos de fijación de la tapa (10 N.m),

- los tornillos de fijación de la placa de refuerzo

(21 N.m).

110229

2318

23A

-

32

CAJA DE VELOCIDADES AUTOMÁTICA

Distribuidor hidráulico: Extracción - Reposición

DP0

23A

II - ETAPA FINAL

Colocar:

- el travesaño inferior del radiador,

- el refuerzo lateral

- el tirante,

- el GMV (consultar 19A, Grupo motoventilador de

refrigeración del motor: Extracción-Reposi-
ción),

- el manguito inferior de refrigeración,

- los manguitos de refrigeración lado caja de veloci-

dades automática,

- el resonador,

- el vaso de expansión,

- un remache de plástico nuevo de fijación del vaso

de expansión,

- el manguito del vaso de expansión,

- el cable de mando del contactor multifunción

Conectar el conector modular.

Colocar:

- la carcasa del filtro de aire (consultar 12A, Mezcla

carburada, Carcasa del filtro de aire: Extrac-
ción - Reposición).

- el soporte de la batería (consultar 80A, Batería,

Soporte de la batería: Extracción - Reposición).

Efectuar el llenado de la caja de velocidades
automática (consultar 23A, Aceite de la caja de ve-
locidades: Vaciado - Llenado).

Colocar:

- el protector bajo el motor,

- la pantalla del paso de rueda delantero izquierdo

(consultar  MR 393 Carrocería, 55A, Proteccio-
nes exteriores, Pantalla del paso de rueda: Ex-
tracción-Reposición),

- la rueda delantera izquierda (consultar 35A, Rue-

das y neumáticos, Rueda: Extracción - Reposi-
ción).

Conectar la batería (consultar 80A, Batería, Bate-
ría: Extracción - Reposición).
