CAJA DE VELOCIDADES AUTOMÁTICA

Captador de presión: Extracción - Reposición

DP0

23A

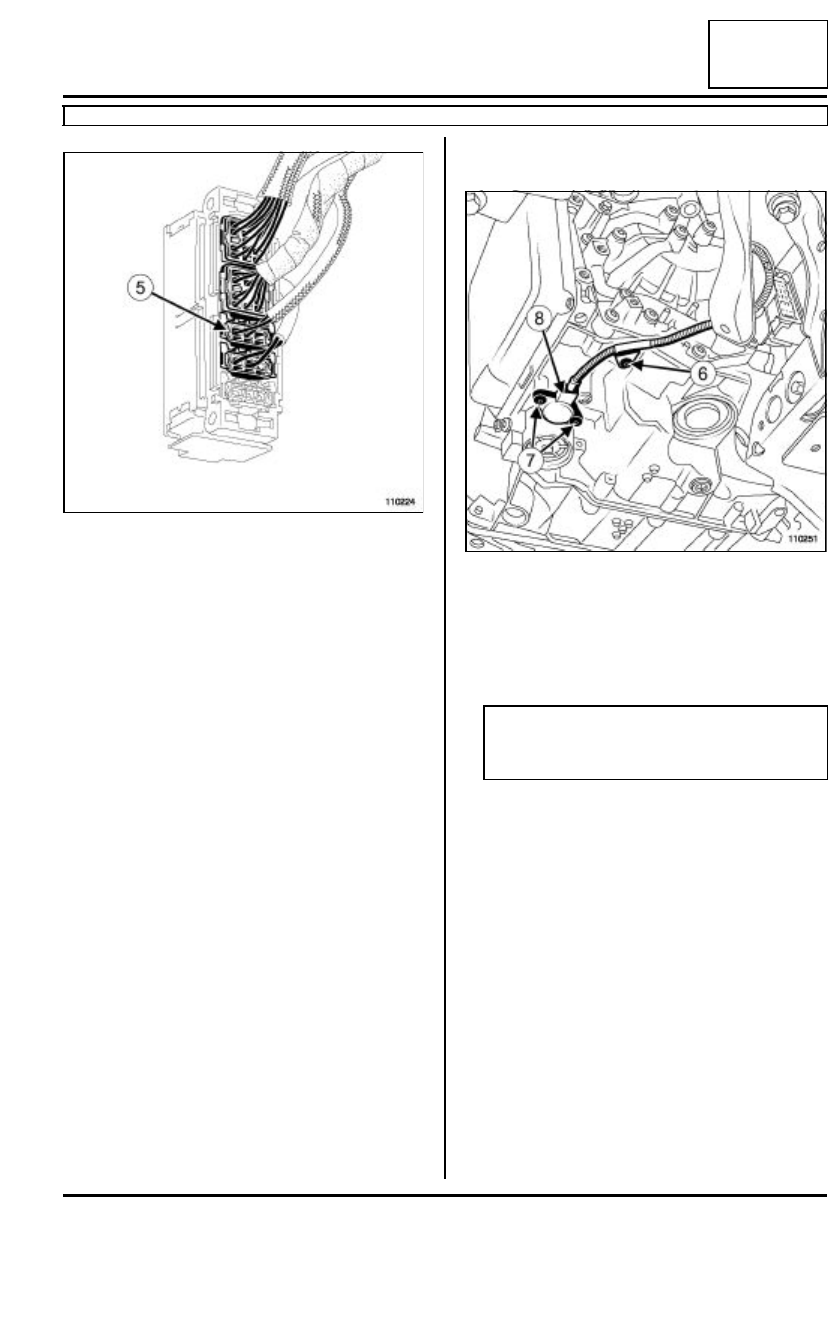

Extraer el conector verde (3 vías) (5) del conector de
la caja de la platina soporte.

Liberar el cableado del captador de presión del ca-
nalón del cableado de la caja de velocidades
automática.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

- el tornillo de fijación del cableado (6),

- los tornillos de fijación (7) del captador de presión,

- el captador de presión (8).

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- el captador de presión,

- los tornillos de fijación del captador de presión,

- el tornillo de fijación del cableado eléctrico.

Apretar a los pares:

- los tornillos de fijación del captador de presión

(8 N.m),

- el tornillo de fijación del cableado del captador

de presión (8 N.m).

Conectar el cableado del captador de presión del
canalón del cableado de la caja de velocidades.

110224

110251

ATENCIÓN

Proteger el conector metiéndolo en un saco de
plástico impermeable.

23A

-

26

CAJA DE VELOCIDADES AUTOMÁTICA

Captador de presión: Extracción - Reposición

DP0

23A

II - ETAPA FINAL

Poner los tornillos de fijación del conector de la caja
de velocidades de la platina soporte.

Apretar al par los tornillos de fijación del conector
de la caja de velocidades (20 N.m).

Conectar el conector de la caja de velocidades de la
platina soporte introduciendo la corredera.

Colocar:

- la carcasa del filtro de aire (consultar 12A, Mezcla

carburada, Carcasa del filtro de aire: Extrac-
ción-reposición),

- la base de protección de la batería (consultar Bate-

ría, Soporte de la batería: Extracción-Reposi-
ción),

Conectar el conector modular introduciendo la cor-
redera.

Colocar la protección de la batería (consultar Bate-
ría, Soporte de la batería: Extracción - Reposi-
ción).

Colocar:

- la pantalla del paso de rueda delantero izquierdo

(consultar  MR 393 Carrocería, 55A, Proteccio-
nes exteriores, Pantalla del paso de rueda: Ex-
tracción-Reposición),

- la protección bajo el motor,

- la rueda delantera izquierda (consultar 35A, Rue-

das y neumáticos, Rueda: Extracción - Reposi-
ción).

Conectar la batería (consultar 80A, Batería, Bate-
ría: Extracción - Reposición).

Controlar el nivel de la caja de velocidades (consul-
tar 23A, Aceite de caja de velocidades: Vaciado -
Llenado).

23A

-

27

CAJA DE VELOCIDADES AUTOMÁTICA

Distribuidor hidráulico: Extracción - Reposición

DP0

23A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas
(consultar  02A, Vehículo: Remolcado y levanta-
miento).

Poner la palanca de mando en la posición Neutro.

Desconectar la batería (consultar 80A, Batería, Ba-
tería: Extracción - Reposición).

Extraer:

- la rueda delantera izquierda (consultar 35A, Rue-

das y neumáticos, Rueda: Extracción-Reposi-
ción),

- la pantalla del paso de rueda delantero izquierdo

(consultar  MR 393 Carrocería, 55A, Proteccio-
nes exteriores, Pantalla del paso de rueda: Ex-
tracción-Reposición),

- el protector bajo el motor.

Vaciar la caja de velocidades automática (consultar
23A, Aceite de la caja de velocidades: Vaciado -
Llenado).

Extraer:

- el soporte de la batería (consultar 80A, Batería,

Soporte de la batería: Extracción - Reposición).

- la carcasa del filtro de aire (consultar 12A, Mezcla

carburada, Carcasa del filtro de aire: Extrac-
ción - Reposición).

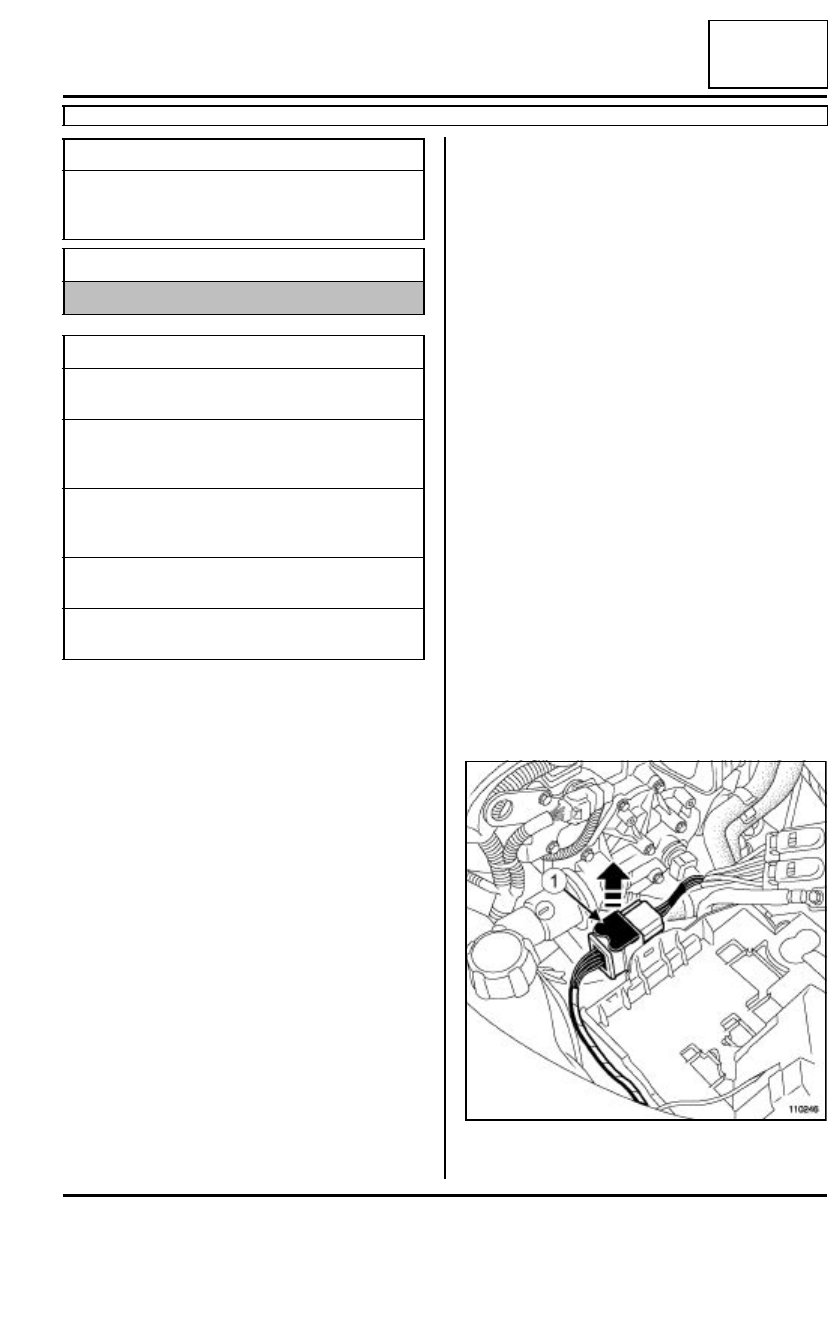

Desconectar el conector modular tirando de la cor-
redera (1).

Utillaje especializado indispensable

Bvi. 1462

Tornillos de reglaje de
la lámina del sistema
de bolas

Material indispensable

útil de diagnóstico

Pares de apriete

m

tornillos de fijación del
distribuidor

7,5 N.m

tornillo de fijación de la
escuadra de la lámina
del sistema de bolas

9 N.m

tornillo de fijación de la
lámina del sistema de
bolas

8 N.m

tornillos de fijación de la
tapa

10 N.m

tornillos de fijación de la
placa de refuerzo

21 N.m

110246

23A

-

28

CAJA DE VELOCIDADES AUTOMÁTICA

Distribuidor hidráulico: Extracción - Reposición

DP0

23A

Extraer:

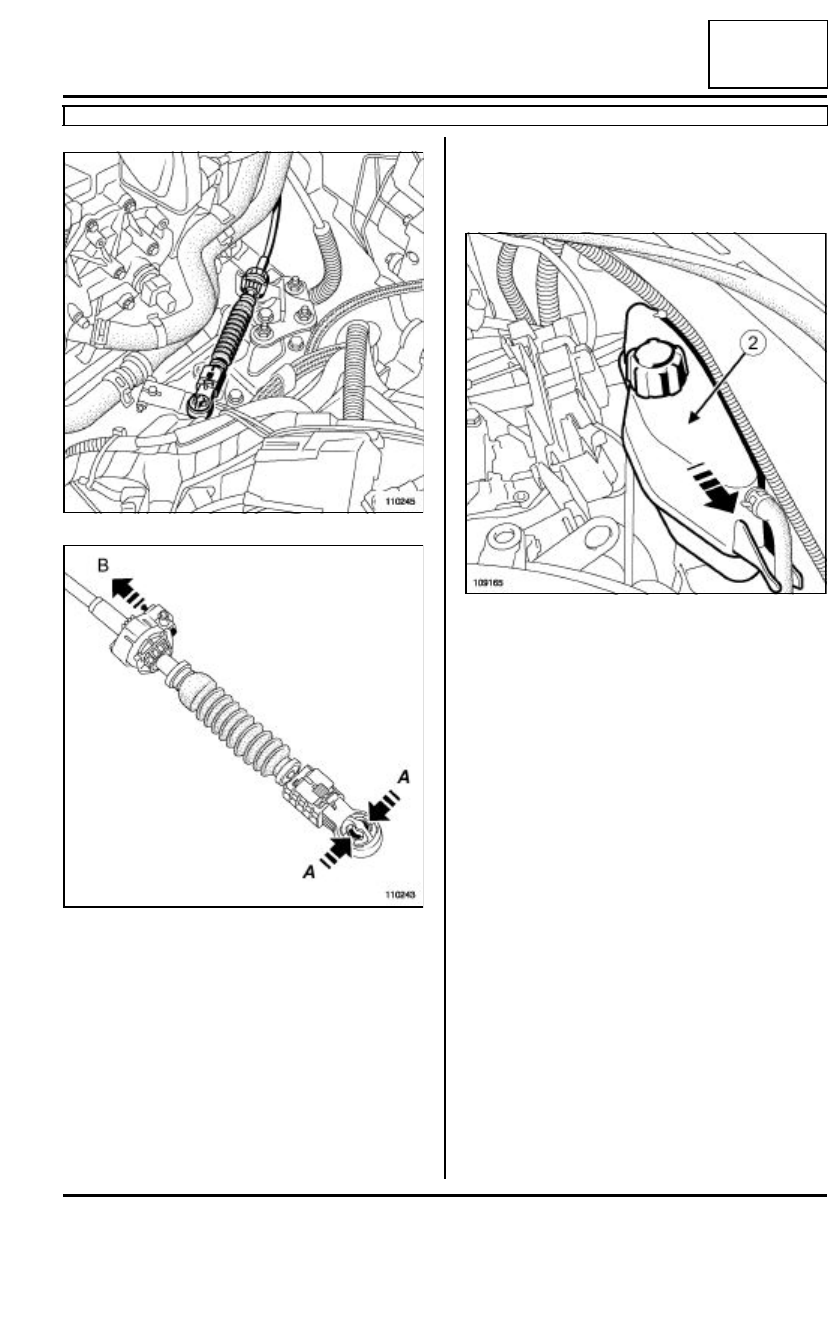

- el cable de mando del contactor multifunción pre-

sionando en (A).

- el freno de funda del cable de mando del soporte

de la caja de velocidades tirando del cerrojo en (B).

Vaciar el circuito de refrigeración (consultar 19A,
Refrigeración, Circuito de refrigeración: Vaciado
- Llenado).

Extraer el manguito del vaso de expansión lado ra-
diador.

Extraer el paragolpes delantero (consultar MR 393

Carrocería, 55A, Protecciones exteriores, Para-
golpes delantero: Extracción - Reposición).

Extraer el remache de plástico del vaso de expan-
sión.

Extraer:

- el vaso de expansión (2) siguiendo el sentido de la

flecha,

- el resonador.

Extraer:

- los manguitos de refrigeración lado caja de veloci-

dades automática,

- el manguito inferior de refrigeración para liberar el

acceso al radiador,

- el GMV (consultar 19A, Grupo motoventilador de

refrigeración del motor).

Atar el radiador al travesaño superior.

110245

110243
