Renault Clio. Manual - parte 140

19A

-

49

REFRIGERACIÓN

Grupo motoventilador de refrigeración del motor: Extracción - Reposición

D4F

19A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas
(consultar  Vehículo: Remolcado y levantamien-
to).

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición).

Extraer el protector bajo el motor.

Desconectar los conectores del grupo motoventila-
dor.

Desgrapar el cableado del grupo motoventilador.

Extraer la masa eléctrica en la caja de velocidades.

Extraer el paragolpes delantero (consultar MR 393
Carrocería, 55A, Protecciones exteriores, Para-
golpes delantero: Extracción - Reposición).

Desconectar:

- El conector del presostato,

- los conectores del grupo motoventilador.

Desgrapar el cableado del grupo motoventilador.

Extraer la masa eléctrica en la caja de velocidades.

Atar el conjunto radiador de refrigeración.

Extraer el travesaño soporte del radiador (consultar
MR 393 Carrocería, 41A, Estructura inferior de-
lantera,  Travesaño soporte del radiador: Extrac-
ción - Reposición).

Apartar el grupo motoventilador del radiador motor.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer el grupo motoventilador.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el grupo motoventilador.

II - ETAPA FINAL

Colocar la masa eléctrica en la caja de velocidades.

Grapar el cableado del grupo motoventilador.

Conectar los conectores del grupo motoventilador.

Colocar el travesaño soporte del radiador (consultar
MR 393 Carrocería, 41A, Estructura inferior de-
lantera, Travesaño soporte del radiador: Extrac-
ción - Reposición).

Soltar el conjunto radiador de refrigeración.

Colocar la masa eléctrica en la caja de velocidades.

Grapar el cableado del grupo motoventilador.

Conectar:

- los conectores del grupo motoventilador,

- el conector del presostato.

Colocar el paragolpes delantero (consultar MR 393
Carrocería, 55A, Protecciones exteriores, Para-
golpes delantero: Extracción - Reposición).

Colocar el protector bajo el motor.

Conectar la batería (consultar Batería: Extracción -
Reposición).

CALEFACCIÓN NORMAL

ACONDICIONADOR DE AIRE

CALEFACCIÓN NORMAL

ACONDICIONADOR DE AIRE

19A

-

50

REFRIGERACIÓN

Grupo motoventilador de refrigeración del motor: Extracción - Reposición

K4J o K4M

19A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas
(consultar  Vehículo: Remolcado y levantamien-
to).

Extraer:

- la batería (consultar Batería: Extracción - Repo-

sición),

- el conducto de admisión de aire,

- el soporte de la batería (consultar Soporte de la

batería: Extracción - Reposición).

- la abrazadera del manguito superior del vaso de

expansión mediante el útil (Mot. 1448),

- el manguito superior del vaso de expansión.

Apartar el vaso de expansión.

Desgrapar el clip superior del resonador.

Atar el conjunto radiador de refrigeración en el fren-
te delantero.

Extraer:

- el resonador,

- las pantallas del paso de rueda delantero (consul-

tar MR 393 Carrocería, 55A, Protecciones exte-
riores, Pantallas del paso de rueda delantero:
Extracción - reposición),

- el paragolpes delantero (consultar MR 393 Carro-

cería, 55A, Protecciones exteriores, Paragolpes
delantero: Extracción - reposición),

- el travesaño soporte del radiador (consultar M R

393 Carrocería, 41A, Estructura inferior delan-
tera, Travesaño soporte del radiador: Extrac-
ción - Reposición).

Desconectar los conectores del grupo motoventila-
dor.

Desgrapar los cableados del grupo motoventilador.

Extraer la masa eléctrica en la caja de velocidades.

Desgrapar el manguito inferior en el grupo motoven-
tilador.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer el grupo motoventilador del radiador motor.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el grupo motoventilador en el radiador mo-
tor.

II - ETAPA FINAL

Grapar el manguito inferior en el grupo motoventila-
dor.

Colocar la masa eléctrica en la caja de velocidades.

Grapar los cableados en el grupo motoventilador.

Conectar los conectores del grupo motoventilador.

Colocar:

- el travesaño soporte del radiador (consultar M R

393 Carrocería, 41A, Estructura inferior delan-
tera, Travesaño soporte del radiador: Extrac-
ción - reposición),

- el paragolpes delantero (consultar MR 393 Carro-

cería, 55A, Protecciones exteriores, Paragolpes
delantero: Extracción - reposición),

- las pantallas del paso de rueda delantero (consul-

tar MR 393 Carrocería, 55A, Protecciones exte-
riores, Pantallas del paso de rueda delantero:
Extracción - reposición),

- el resonador.

Soltar el conjunto radiador de refrigeración del fren-
te delantero.

Grapar el clip superior del resonador.

Colocar:

- el vaso de expansión,

- el manguito superior del vaso de expansión,

- la abrazadera del manguito superior del vaso de

expansión mediante el útil (Mot. 1448),

- el soporte de la batería (consultar Soporte de la

batería: Extracción - Reposición),

- el conducto de admisión de aire,

- la batería (consultar Batería: Extracción - Repo-

sición).

Utillaje especializado indispensable

Mot. 1448

Pinza de distancia
para abrazadera elás-
tica

19A

-

51

REFRIGERACIÓN

Tubo de entrada de la bomba de agua: Extracción - Reposición

D4F

19A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas
(consultar  Vehículo: Remolcado y levantamien-
to).

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición).

Extraer:

- la rueda delantera derecha(consultar Rueda: Ex-

tracción - Reposición),

- el protector bajo el motor,

- la pantalla del paso de rueda delantero derecho

(consultar Pantalla del paso de rueda delantero:
Extracción - Reposición),

- la correa de accesorios (consultar 11A, Parte alta

y delantera del motor, Correa de accesorios:
Extracción - Reposición, página 11A-1),

- el alternador (consultar 16A, Arranque - Carga,

Alternador: Extracción - Reposición, página
16A-7).

Extraer el compresor del acondicionador de aire
(consultar Compresor: Extracción - Reposición).

Extraer el soporte multifunción (consultar 10A, Con-
junto motor y bajos de motor, Soporte multi-
función: Extracción - Reposición, página 10A-
30).

Vaciar el circuito de refrigeración (consultar 19A,
Refrigeración, Circuito de refrigeración: Vaciado
- Llenado, página 19A-10).

Aclarar el circuito de refrigeración (consultar 19A,
Refrigeración, Circuito de refrigeración del mo-
tor: Limpieza, página 19A-12).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

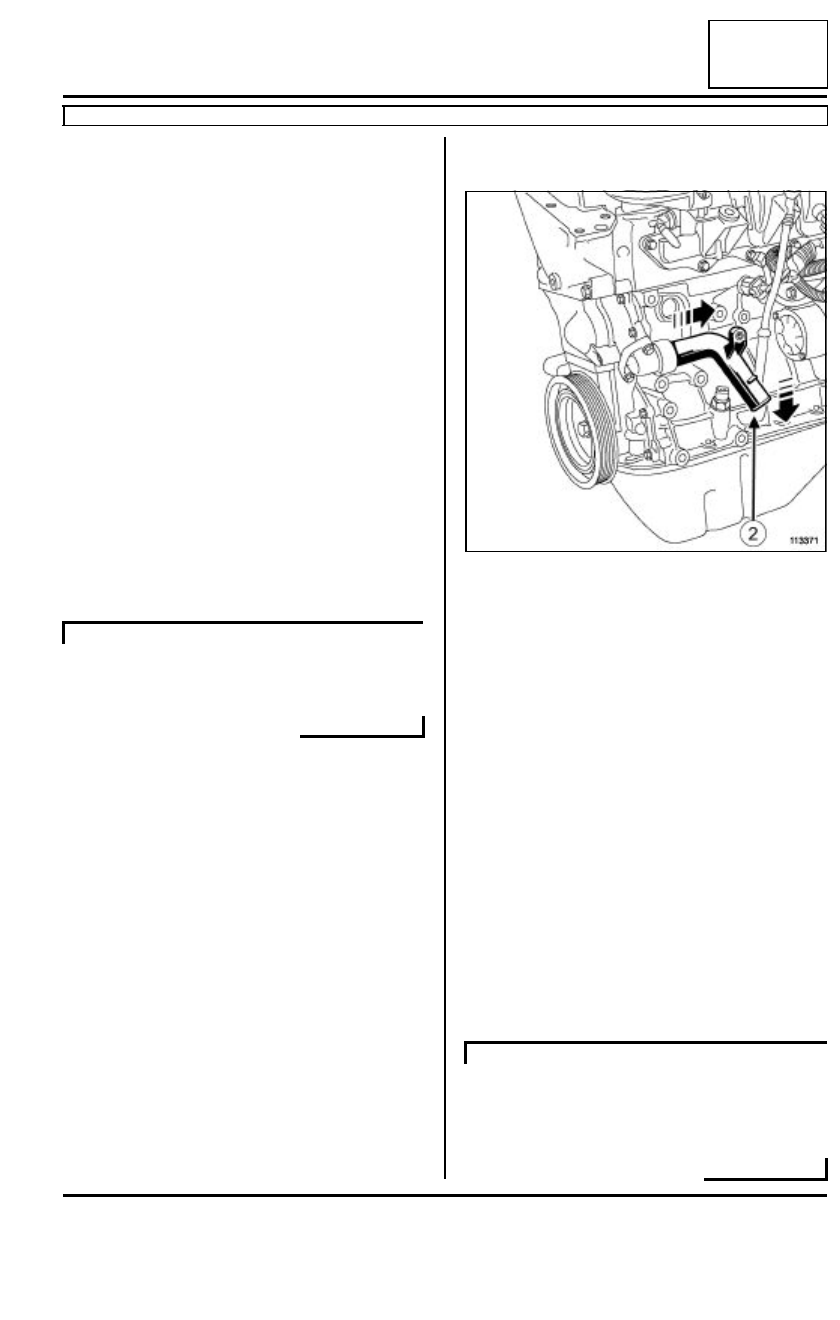

Extraer el tubo de entrada de la bomba de agua (2).

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Sustituir imperativamente la junta de estanquidad .

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el tubo de entrada de la bomba de agua.

III - ETAPA FINAL

Llenar el circuito de refrigeración (consultar 19A,
Refrigeración, Circuito de refrigeración: Vaciado
- Llenado, página 19A-10).

Colocar el soporte multifunción(consultar 10A, Con-
junto motor y bajos de motor,  Soporte multi-
función: Extracción - Reposición, página 10A-
30).

Colocar el compresor del acondicionador de
aire(consultar  Compresor: Extracción - Reposi-
ción).

ACONDICIONADOR DE AIRE

113371

ACONDICIONADOR DE AIRE

19A

-

52

REFRIGERACIÓN

Tubo de entrada de la bomba de agua: Extracción - Reposición

D4F

19A

Colocar:

- el alternador (consultar 16A, Arranque - Carga,

Alternador: Extracción - Reposición, página
16A-7),

- la correa de accesorios (consultar 11A, Parte alta

y delantera del motor, Correa de accesorios:
Extracción - Reposición, página 11A-1),

- la pantalla del paso de rueda delantero derecho

(consultar Pantalla del paso de rueda delantero:
Extracción - Reposición),

- el protector bajo el motor,

- la rueda delantera derecha(consultar Rueda: Ex-

tracción - Reposición).

Conectar la batería (consultar Batería: Extracción -
Reposición).

Purgar el circuito de refrigeración(consultar 19A,
Refrigeración, Circuito de refrigeración: Purga,
página 19A-13).
