Renault Clio. Manual - parte 139

19A

-

45

REFRIGERACIÓN

Sonda de temperatura del agua: Extracción - Reposición

K9K

19A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas(consultar  Vehículo: Remolcado y levanta-
miento).

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición).

Extraer el protector bajo el motor.

Aflojar la abrazadera del conducto cambiador aire-
aire hacia la admisión.

Apartar el conducto cambiador aire-aire hacia la ad-
misión.

Soltar el tubo de reaspiración de los vapores de
aceite.

Extraer:

- las fijaciones del tubo de admisión con su soporte,

- el conjunto tubo rígido,

- la bomba de vacío,

- la junta de estanquidad de la bomba de vacío.

Colocar las pinzas de manguitos en los manguitos
de la caja de agua.

Proteger el motor de la caída de agua.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

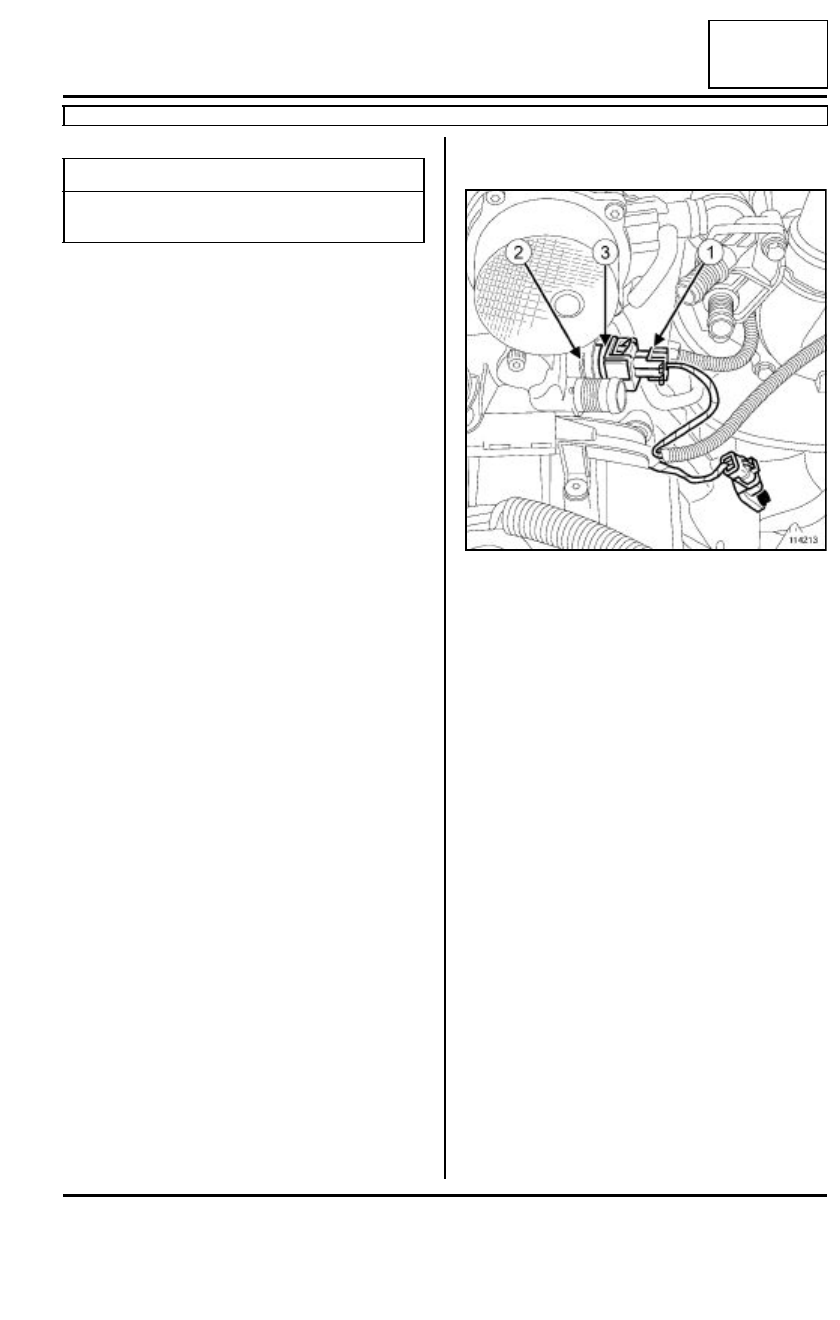

Desconectar el conector (1) de la sonda de tempe-
ratura del agua.

Extraer:

- la grapa de sujeción (2) de la sonda de temperatu-

ra del agua,

- la sonda de temperatura del agua (3),

- la junta tórica de la sonda de temperatura del agua.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

Sustituir imperativamente:

- la junta tórica de la sonda de temperatura del agua,

- la junta de estanquidad de la bomba de vacío.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- la junta tórica en la sonda de temperatura del agua,

- la sonda de temperatura del agua,

- la grapa de sujeción de la sonda de temperatura

del agua.

Conectar el conector de la sonda de temperatura del
agua.

Pares de apriete

m

tornillos de fijación de la
bomba de vacío

21 N.m

114213

19A

-

46

REFRIGERACIÓN

Sonda de temperatura del agua: Extracción - Reposición

K9K

19A

III - ETAPA FINAL

Retirar las pinzas de los manguitos.

Limpiar la caja de agua y la boca del captador de
temperatura del agua.

Limpiar el plano de junta de la bomba de vacío.

Colocar:

- la junta de estanquidad,

- la bomba de vacío,

- los tornillos de fijación de la bomba de vacío.

Colocar:

- el conjunto tubo rígido,

- las fijaciones del tubo de admisión con su soporte.

Conectar el tubo de reaspiración de los vapores de
aceite.

Apretar al par los tornillos de fijación de la bomba
de vacío (21 N.m).

Colocar el conducto cambiador aire-aire hacia la ad-
misión.

Apretar la abrazadera del conducto cambiador aire-
aire hacia la admisión.

Llenar el circuito de refrigeración (consultar 19A,
Refrigeración, Circuito de refrigeración: Vaciado
- Llenado, página 19A-10).

Conectar la batería (consultar Batería: Extracción -
Reposición).

Purgar el circuito de refrigeración (consultar 19A,
Refrigeración, Circuito de refrigeración: Purga,
página 19A-13).

Colocar el protector bajo el motor.

19A

-

47

REFRIGERACIÓN

Sonda de temperatura del agua: Extracción - Reposición

D4F

19A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición).

Quitar la carcasa del filtro de aire (consultar 12A,
Mezcla carburada, Carcasa del filtro de aire: Ex-
tracción - Reposición, página 12A-11).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

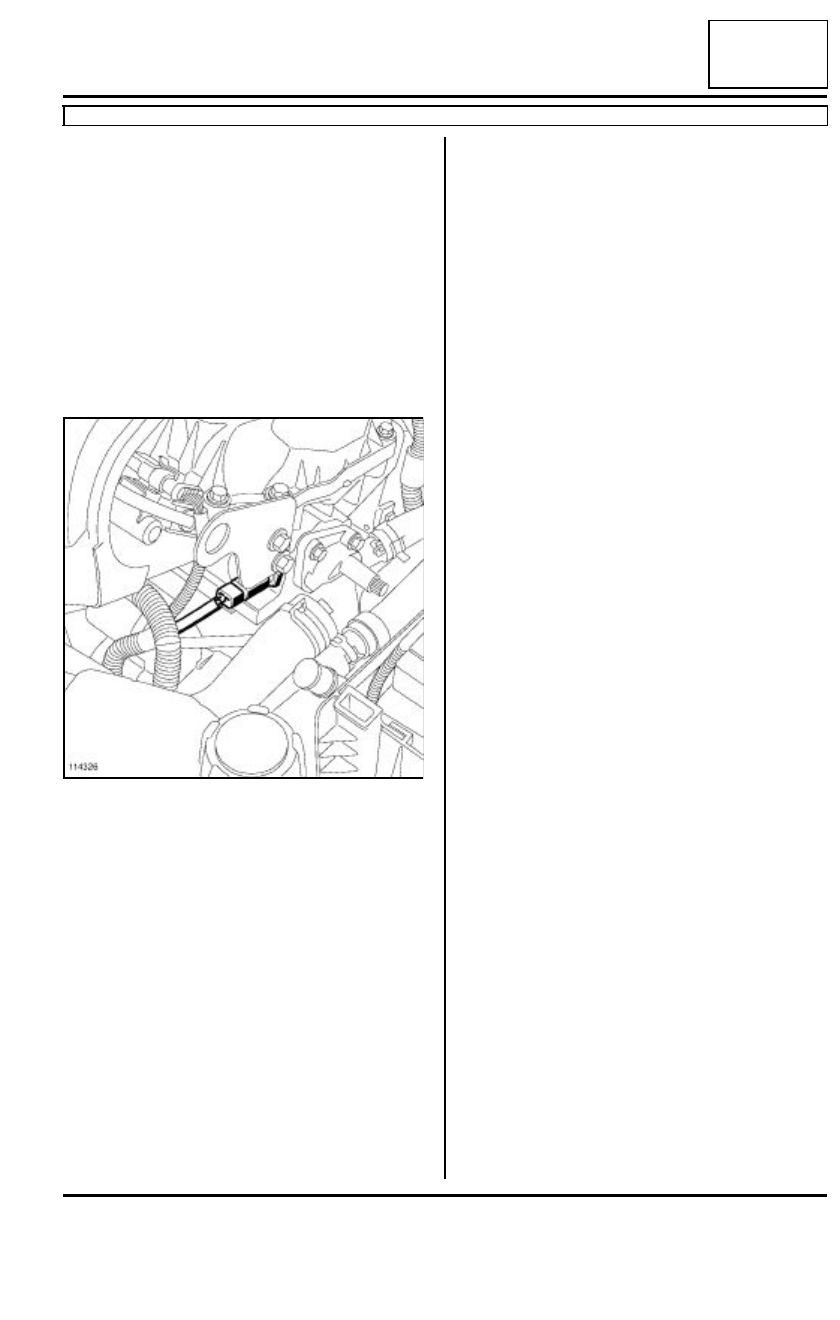

Desconectar el conector de la sonda de temperatura
del agua.

Extraer la sonda de temperatura del agua.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

Sustituir imperativamente la junta tórica de la sonda
de temperatura del agua.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- la junta tórica de la sonda de temperatura del agua,

- la sonda de temperatura del agua.

Conectar el conector de la sonda de temperatura del
agua.

III - ETAPA FINAL

Colocar la carcasa del filtro de aire (consultar 12A,
Mezcla carburada, Carcasa del filtro de aire: Ex-
tracción - Reposición, página 12A-11).

Llenar el circuito de refrigeración (consultar 19A,
Refrigeración, Circuito de refrigeración: Vaciado
- Llenado, página 19A-10).

Conectar la batería (consultar Batería: Extracción -
Reposición).

Purgar el circuito de refrigeración (consultar 19A,
Refrigeración,  Circuito de refrigeración: Purga,
página 19A-13).

114326

19A

-

48

REFRIGERACIÓN

Grupo motoventilador de refrigeración del motor: Extracción - Reposición

K9K

19A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas(consultar  Vehículo: Remolcado y levanta-
miento).

Extraer:

- la batería (consultar Batería: Extracción - Repo-

sición),

- el conducto de admisión de aire,

- el soporte de la batería (consultar Soporte de la

batería: Extracción - Reposición),

- el paragolpes delantero (consultar MR 393 Carro-

cería, 55A, Protecciones exteriores, Paragolpes
delantero: Extracción - Reposición).

Colocar una pinza de manguitos en el manguito su-
perior del vaso de expansión.

Extraer el manguito superior del vaso de expansión
mediante el útil (Mot. 1448).

Apartar:

- el vaso de expansión,

- la electroválvula del turbocompresor en el grupo

motoventilador.

Soltar el cableado de la electroválvula del turbocom-
presor en el grupo motoventilador.

Extraer el protector bajo el motor.

Desconectar los conectores en el grupo motoventi-
lador.

Soltar el cableado del grupo motoventilador.

Apartar el manguito inferior de refrigeración.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer el grupo motoventilador.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el grupo motoventilador.

II - ETAPA FINAL

Colocar el manguito inferior de refrigeración.

Grapar el cableado del grupo motoventilador.

Conectar los conectores del grupo motoventilador.

Colocar:

- el protector bajo el motor,

- la electroválvula del turbocompresor en el grupo

motoventilador,

- el vaso de expansión,

- el manguito superior del vaso de expansión me-

diante el útil (Mot. 1448).

Encajar el cableado de la electroválvula del turbo-
compresor en el grupo motoventilador.

Retirar la pinza para manguitos en el manguito su-
perior del vaso de expansión.

Colocar:

- el paragolpes delantero (consultar MR 393 Carro-

cería, 55A, Protecciones exteriores, Paragolpes
delantero: Extracción - Reposición).

- el soporte de la batería (consultar Soporte de la

batería: Extracción - Reposición),

- el conducto de admisión de aire,

- la batería (consultar Batería: Extracción - Repo-

sición).

Utillaje especializado indispensable

Mot. 1448

Pinza de distancia
para abrazadera elás-
tica
