12A

-

37

MEZCLA CARBURADA

Colector de escape: Extracción - Reposición

K4J o K4M

12A

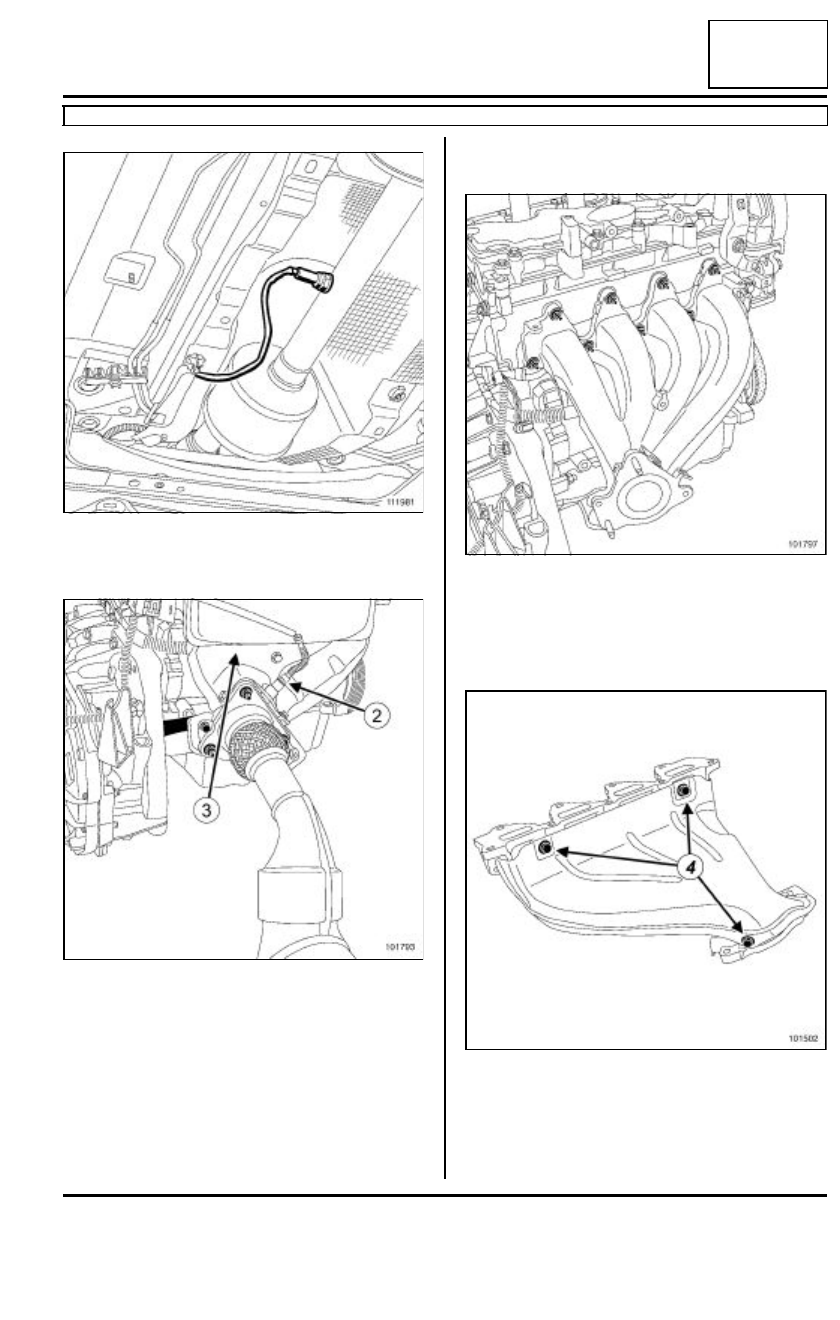

Desconectar la sonda de oxígeno posterior.

Recular la línea de escape hacia atrás.

Desconectar la sonda de oxígeno anterior.

Extraer:

- la sonda de oxígeno anterior (2).

- la pantalla térmica superior (3) del colector de es-

cape.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

- las tuercas de fijación del colector de escape,

- el colector de escape.

En el tornillo de banco, extraer:

- los tornillos de fijación (4) de la pantalla térmica in-

ferior,

- la pantalla térmica inferior.

111981

101793

101797

101502

12A

-

38

MEZCLA CARBURADA

Colector de escape: Extracción - Reposición

K4J o K4M

12A

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

Colocar la pantalla térmica inferior.

Apretar al par los tornillos de la pantalla térmica
inferior (12 N.m).

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el colector de escape con una junta nueva.

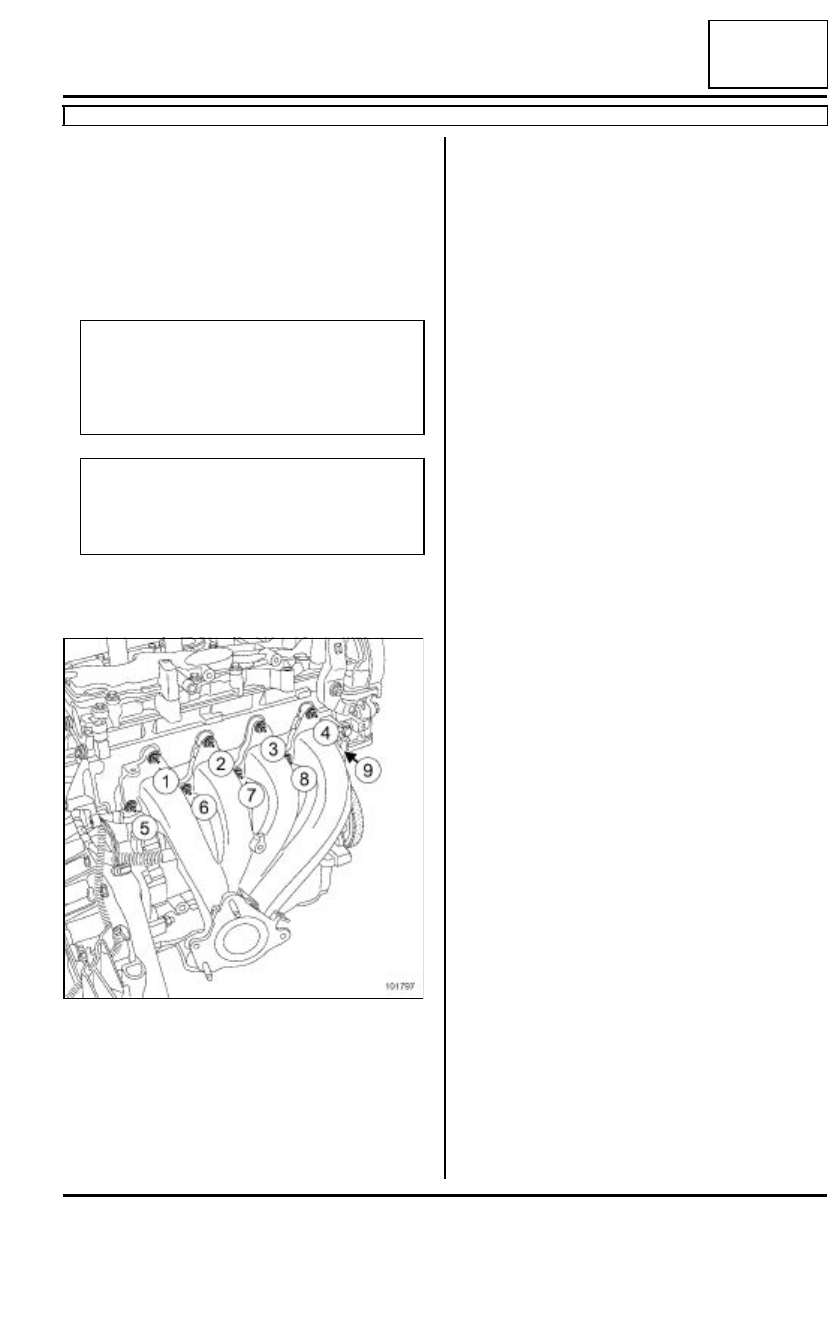

Apretar por orden y al par los tornillos de fijación
del colector de escape (23 N.m).

III - ETAPA FINAL

Colocar la pantalla térmica superior del colector de
escape.

Apretar al par los tornillos de la pantalla térmica
superior del colector de escape (12 N.m).

Colocar la sonda de oxígeno anterior.

Apretar al par la sonda de oxígeno anterior (45
N.m).

Conectar las sondas de oxígeno.

Poner el tornillo de fijación del soporte del silentbloc
de la línea de escape en la carrocería.

Apretar al par el tornillo de fijación de los sopor-
tes de la línea de escape en la carrocería (21
N.m).

Poner los tornillos de las fijaciones de la brida de es-
cape.

Apretar al par los tornillos de fijación de la brida
de escape (21 N.m).

Colocar el repartidor de admisión (consultar 12A,
Mezcla carburada, Repartidor de admisión: Ex-
tracción - Reposición).

Conectar la batería (consultar 80A, Batería, Bate-
ría: Extracción - Reposición).

Nota:

Sustituir imperativamente:

- la junta del colector,

- la junta de la brida de escape.

Nota:

Si un espárrago se afloja durante esta operación,
untarlo con loctite FRENEBLOC. Apretar al par
el espárrago (8 N.m).

101797

12B

-

1

SOBREALIMENTACIÓN

Sobrealimentación: Precauciones para la reparación

K9K

12B

ATENCIÓN

Marcar con una punta de trazar la posición de los
sopor tes del Silentbloc de escape en la carrocería.

ATENCIÓN

- Al realizar el montaje, tener la precaución de que

no penetre ningún cuerpo extraño en la turbina o
en el compresor.

- Verificar que la canalización de retorno de aceite

del turbocompresor no se encuentre parcial o
completamente obstruida por la calamina. Asegu-
rarse de que no tenga fuga, si no, sustituirlo.

12B

-

2

SOBREALIMENTACIÓN

Turbocompresor: Extracción - Reposición

K9K

12B

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas (consultar 02A, Medio de levantamiento, Ve-
hículo: Remolcado y levantamiento).

Extraer:

- la tapa de estilo del motor,

- la batería (consultar 80A, Batería, Batería: Ex-

tracción - reposición),

- la carcasa del filtro de aire (consultar 12A, Mezcla

carburada, Carcasa del filtro de aire: Extrac-
ción - reposición),

- el soporte bajo la batería (consultar 80A, Batería,

Soporte de la batería: Extracción - reposición),

- la rejilla de alero (consultar 56A, Accesorios exte-

riores, Rejilla de alero: Extracción - reposición),

- la caja de agua (consultar 19A, Refrigeración, Ca-

jetín de agua: Extracción - Reposición).

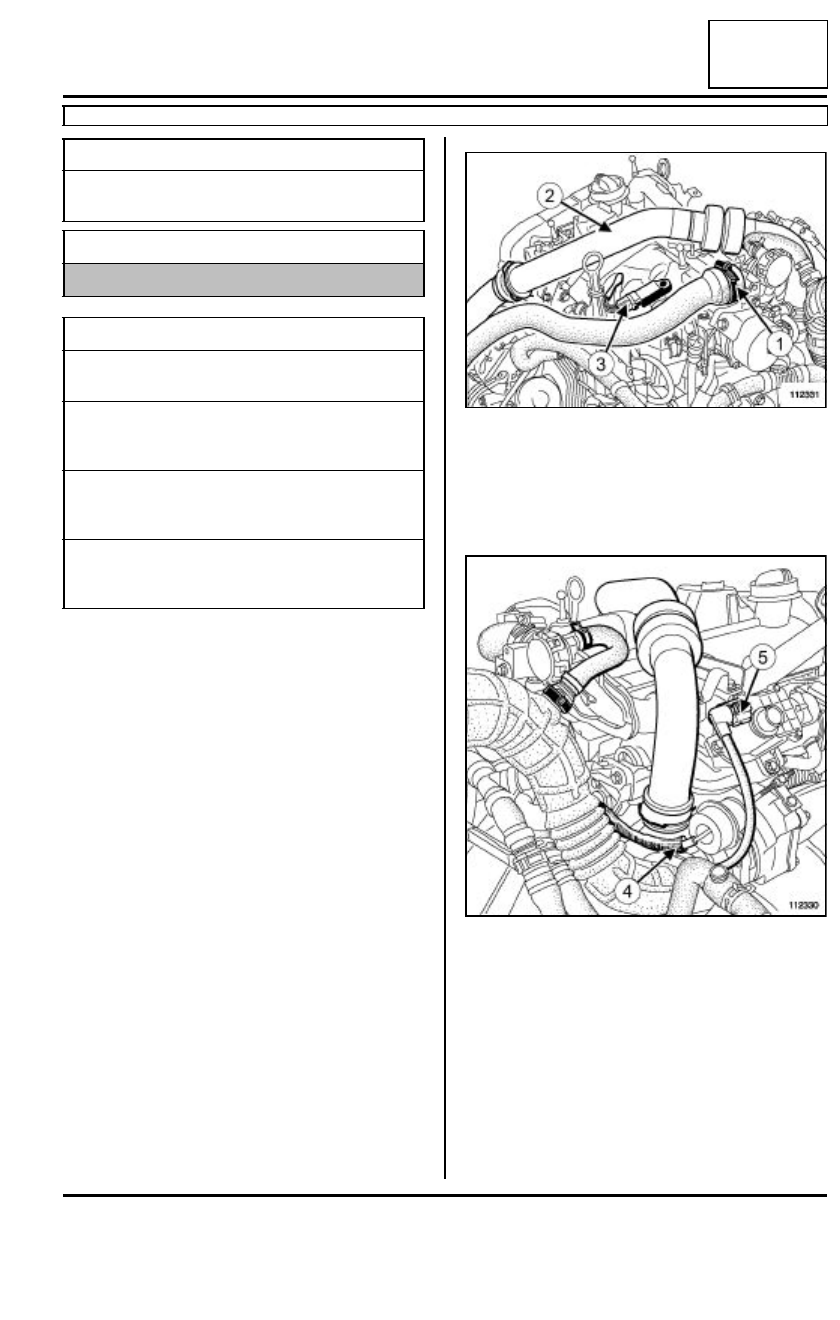

Aflojar la abrazadera (1) del conjunto de admisión
de aire.

Extraer el conducto (2) de admisión de aire.

Desconectar el conector (3) del captador de presión
de admisión de aire.

Desconectar el tubo (4) de la válvula de regulación
de presión de sobrealimentación.

Extraer el tubo de recirculación de los vapores de
aceite.

Desconectar el conector (5) de la electroválvula de
recirculación de los gases de escape.

Utillaje especializado indispensable

Mot. 1711

Maletín para medir el
caudal del inyector

Material indispensable

útil de diagnóstico

Pares de apriete

m

espárragos del turbo-
compresor

8 N.m

fijaciones del turbocom-
presor en el colector de
escape

26 N.m

tornillo del tubo de ali-
mentación de aceite del
turbocompresor

12 N.m

racores del tubo de lle-
gada de aceite del tur-
bocompresor

26 N.m
