Renault Clio. Manual - parte 70

12A

-

33

MEZCLA CARBURADA

Colector de escape: Extracción - Reposición

D4F

12A

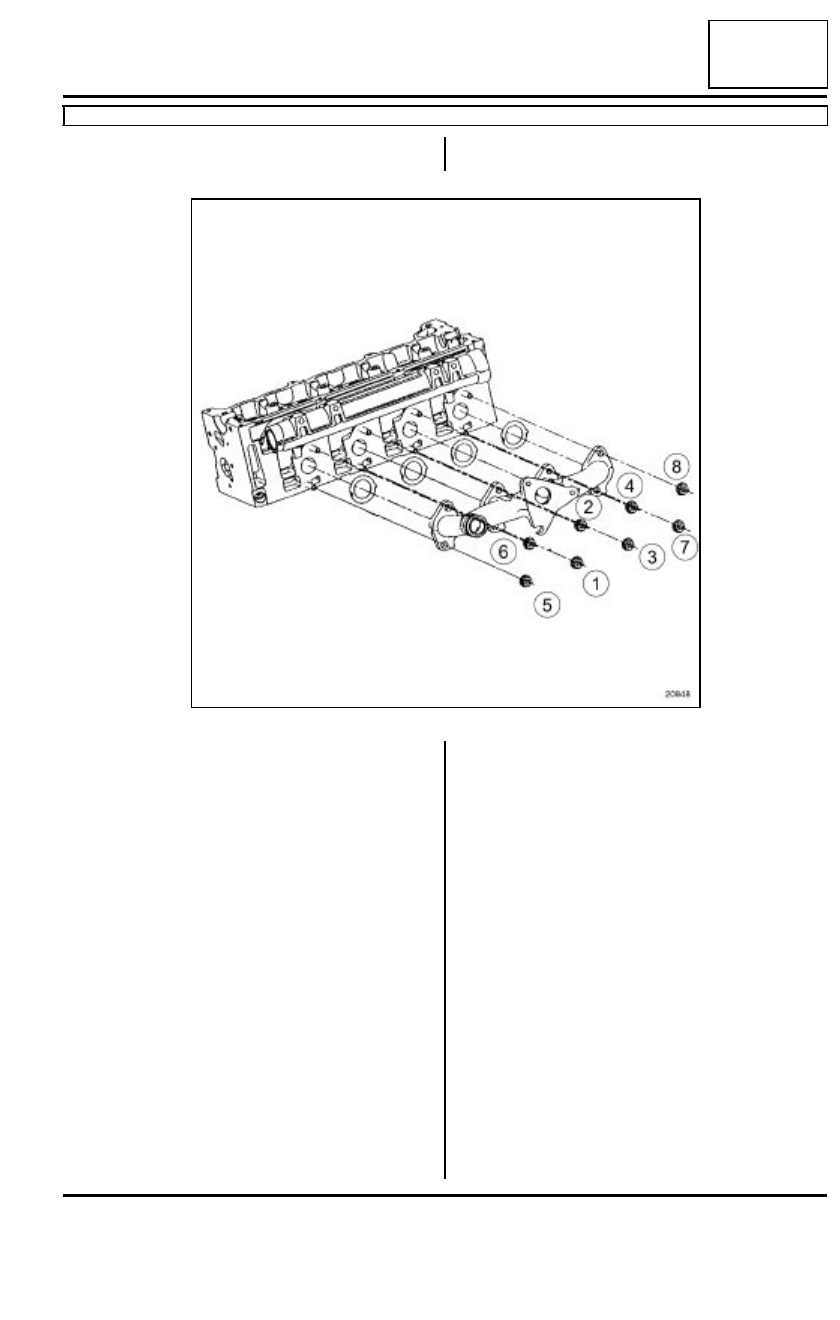

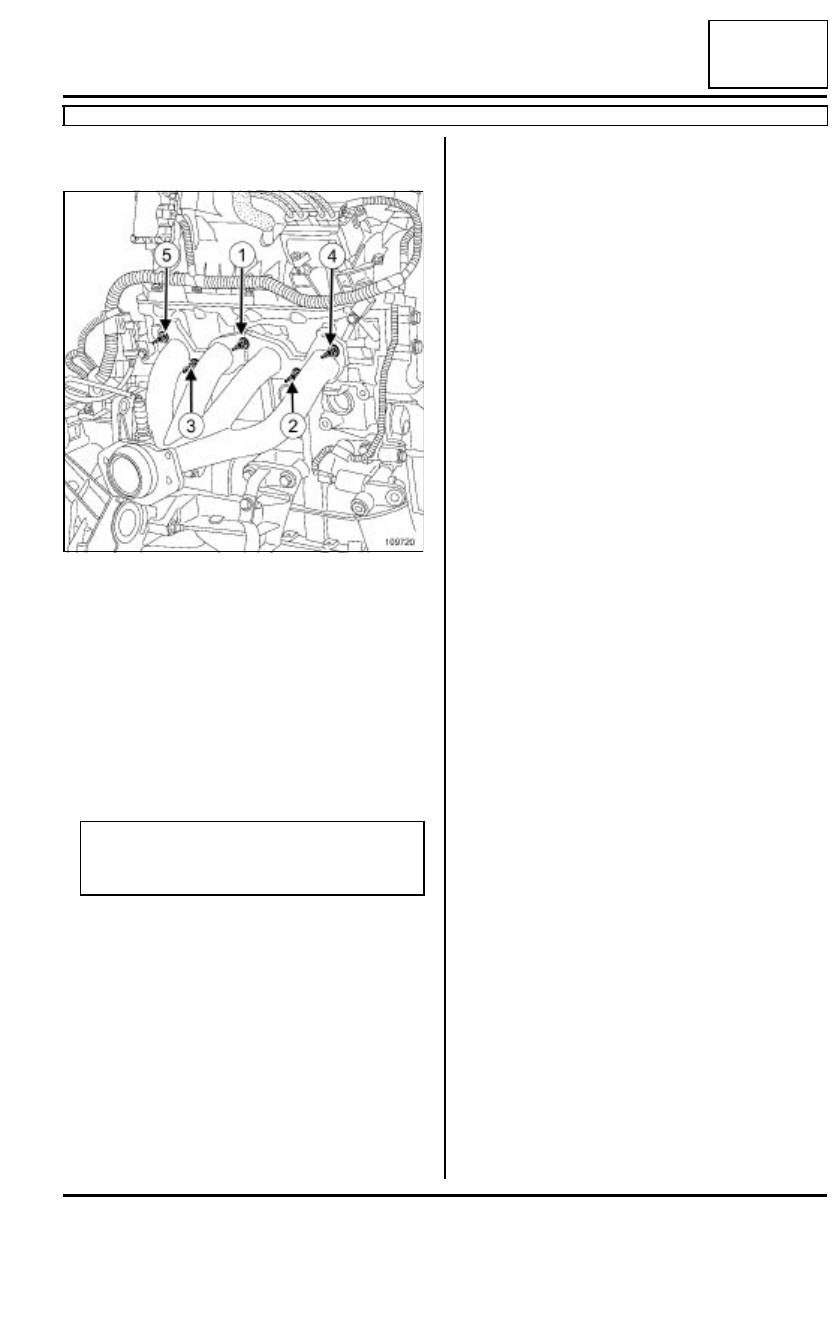

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Preapretar en el orden y al par las tuercas de fija-
ción del colector de escape (10 N.m).

Apretar por orden y al par las tuercas de fijación
del colector de escape (25 N.m).

III - ETAPA FINAL

Colocar:

- la pantalla térmica.

- los tornillos de fijación de la pantalla térmica,

Grapar el cableado eléctrico de la sonda de oxígeno
posterior.

Conectar el conector de la sonda de oxígeno poste-
rior.

Colocar el tornillo de la fijación de sujeción del co-
lector de escape.

Apretar al par los tornillos de fijación de la brida
de escape (25 N.m).

Conectar el conector de la sonda de oxígeno ante-
rior.

Grapar el cableado eléctrico de la sonda de oxígeno
anterior a la altura de la culata.

Colocar:

- el protector bajo el motor,

- la carcasa del filtro de aire (consultar 12A, Mezcla

carburada, Carcasa del filtro de aire: Extrac-
ción - Reposición, página 12A-11).

Conectar la batería (consultar Batería: Extracción -
Reposición).

109720

ATENCIÓN

Sustituir imperativamente cualquier pantalla tér-
mica deteriorada.

12A

-

34

MEZCLA CARBURADA

Colector de escape: Extracción - Reposición

K9K

12A

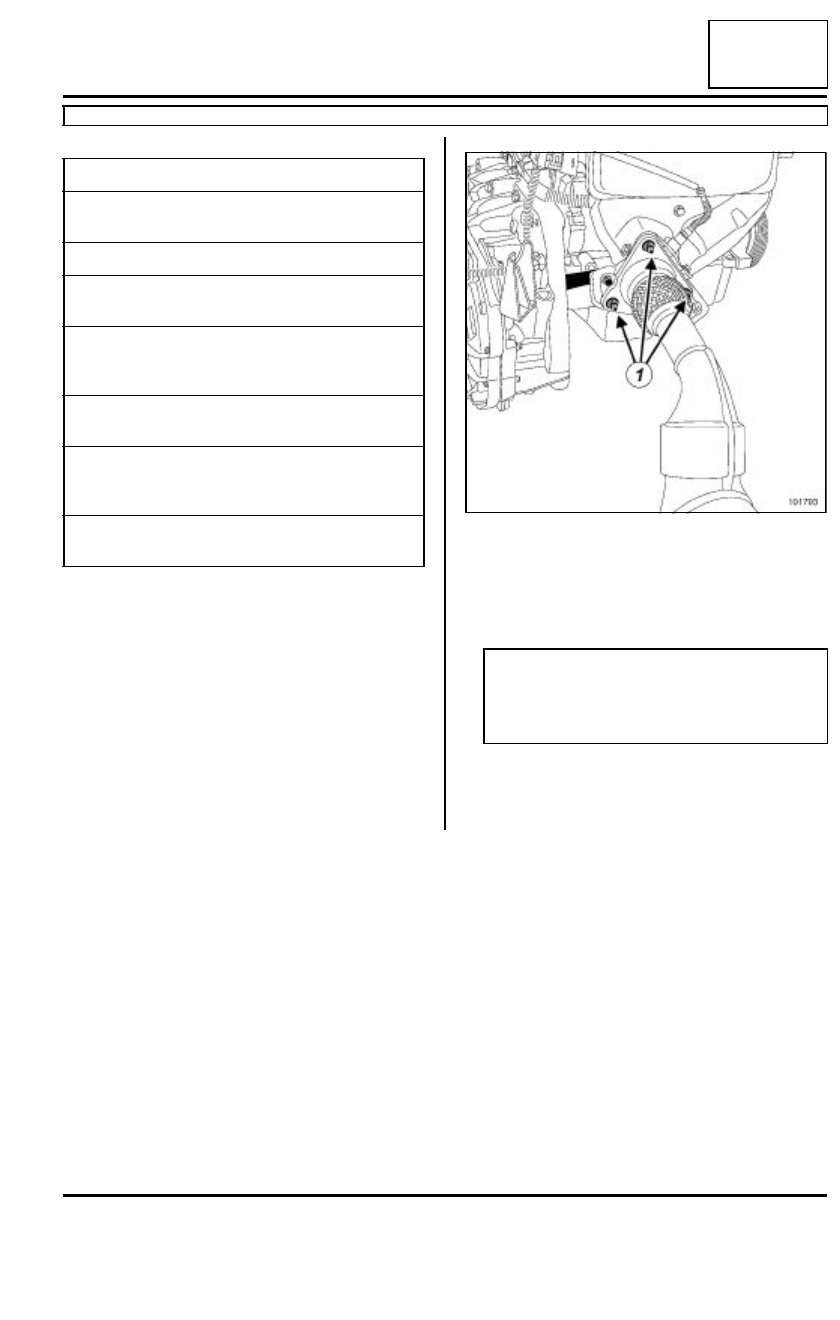

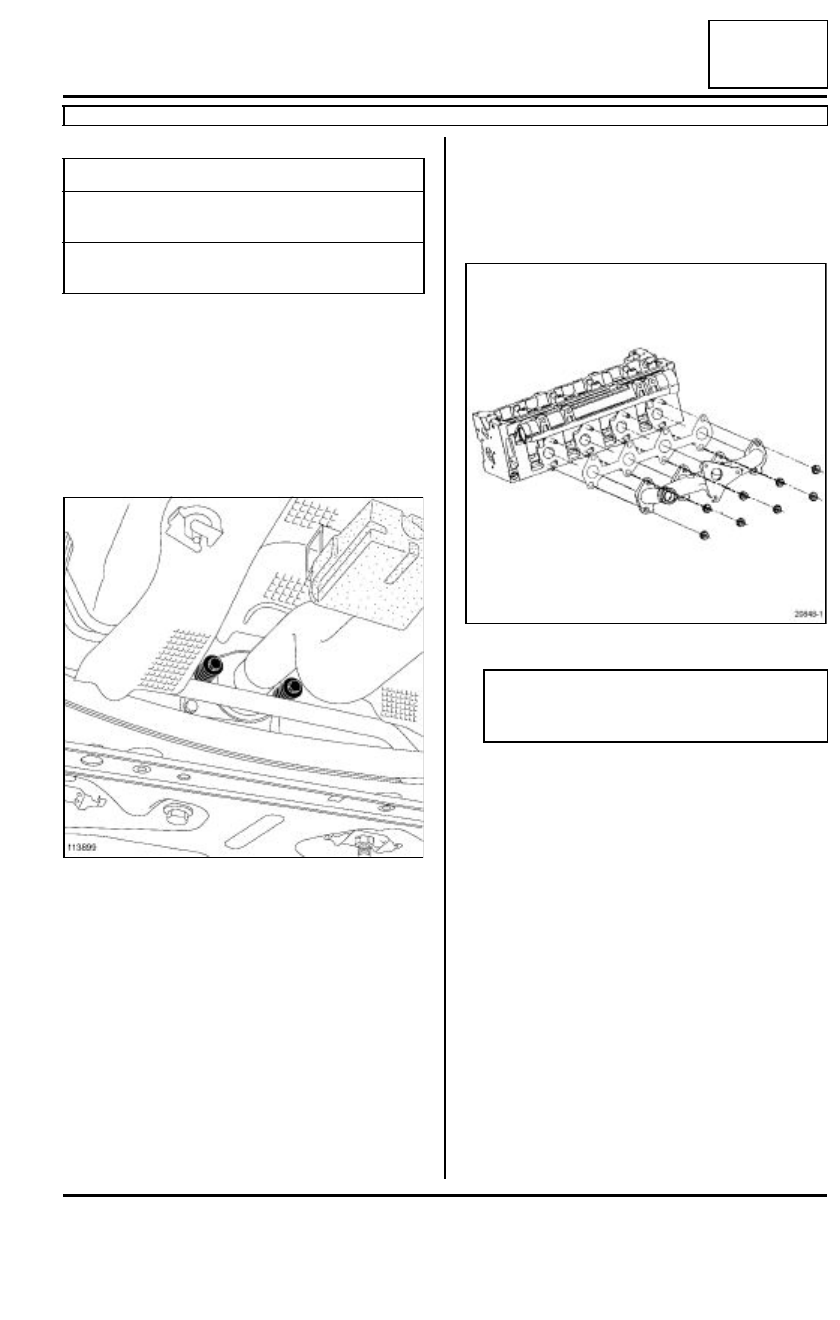

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas (consultar 02A, Medios de levantamiento, Ve-
hículo: Remolcado y levantamiento).

Extraer el protector bajo el motor.

Extraer:

- los tornillos de bajada del escape,

- el catalizador (consultar 19B, Escape,  Cataliza-

dor: Extracción - Reposición, página 19B-13),

- el turbocompresor (consultar 12B, Sobrealimen-

tación,  Turbocompresor: Extracción - Reposi-
ción, página 12B-2),

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

- las tuercas de fijación del colector de escape,

- el colector de escape.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

Limpiar los planos de junta.

Pares de apriete

m

espárragos del colector
de escape

10 N.m

tuercas de fijación del
colector de escape

26 N.m

113899

20848-1

ATENCIÓN

Sustituir imperativamente la junta de estanqui-
dad por un elemento nuevo.

12A

-

35

MEZCLA CARBURADA

Colector de escape: Extracción - Reposición

K9K

12A

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

En caso de sustituir, apretar al par los espárragos
del colector de escape (10 N.m)

Colocar:

- el colector de escape,

- las tuercas de fijación del colector de escape.

Apretar por orden y al par las tuercas de fijación
del colector de escape (26 N.m).

III - ETAPA FINAL

Colocar:

- el turbocompresor (consultar 12B, Sobrealimen-

tación,  Turbocompresor: Extracción - Reposi-
ción, página 12B-2),

- el catalizador (consultar 19B, Escape,  Cataliza-

dor: Extracción - Reposición, página 19B-13),

- la bajada del escape,

- el protector bajo el motor.

20848

12A

-

36

MEZCLA CARBURADA

Colector de escape: Extracción - Reposición

K4J o K4M

12A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas (consultar 02A, Medios de levantamiento, Ve-
hículo: Remolcado y levantamiento).

Desconectar la batería (consultar 80A, Batería, Ba-
tería: Extracción - Reposición).

Extraer el repartidor de admisión (consultar 12A,
Mezcla carburada, Repartidor de admisión: Ex-
tracción - Reposición).

Extraer:

- los tornillos de fijación (1) de la brida de escape,

- el tornillo de fijación del soporte de silentbloc de la

línea de escape en la carrocería.

Pares de apriete

m

tornillos de la pantalla
térmica inferior

12 N.m

espárrago

8 N.m

tornillos de fijación del
colector de escape

23 N.m

tornillos de la pantalla
térmica superior  del
colector de escape

12 N.m

sonda de oxígeno ante-
rior

45 N.m

tornillo de fijación de los
sopor tes de la línea de
escape en la carrocería

21 N.m

tornillos de fijación de la
brida de escape

21 N.m

101793

Nota:

Marcar con una punta de trazar la posición de
los soportes del silentbloc de escape en la carro-
cería.
