Renault Clio. Manual - parte 26





10A

-

72

CONJUNTO MOTOR Y BAJOS DE MOTOR

Válvulas: Reglaje

K9K

10A

Para efectuar el reglaje de las válvulas (consultar
NT 6006A, Motor Diésel - Alta Presión "Common
Rail" - 4 cilindros fundición, 10A, Conjunto mo-
tor y bajos de motor, Vestido culata
).

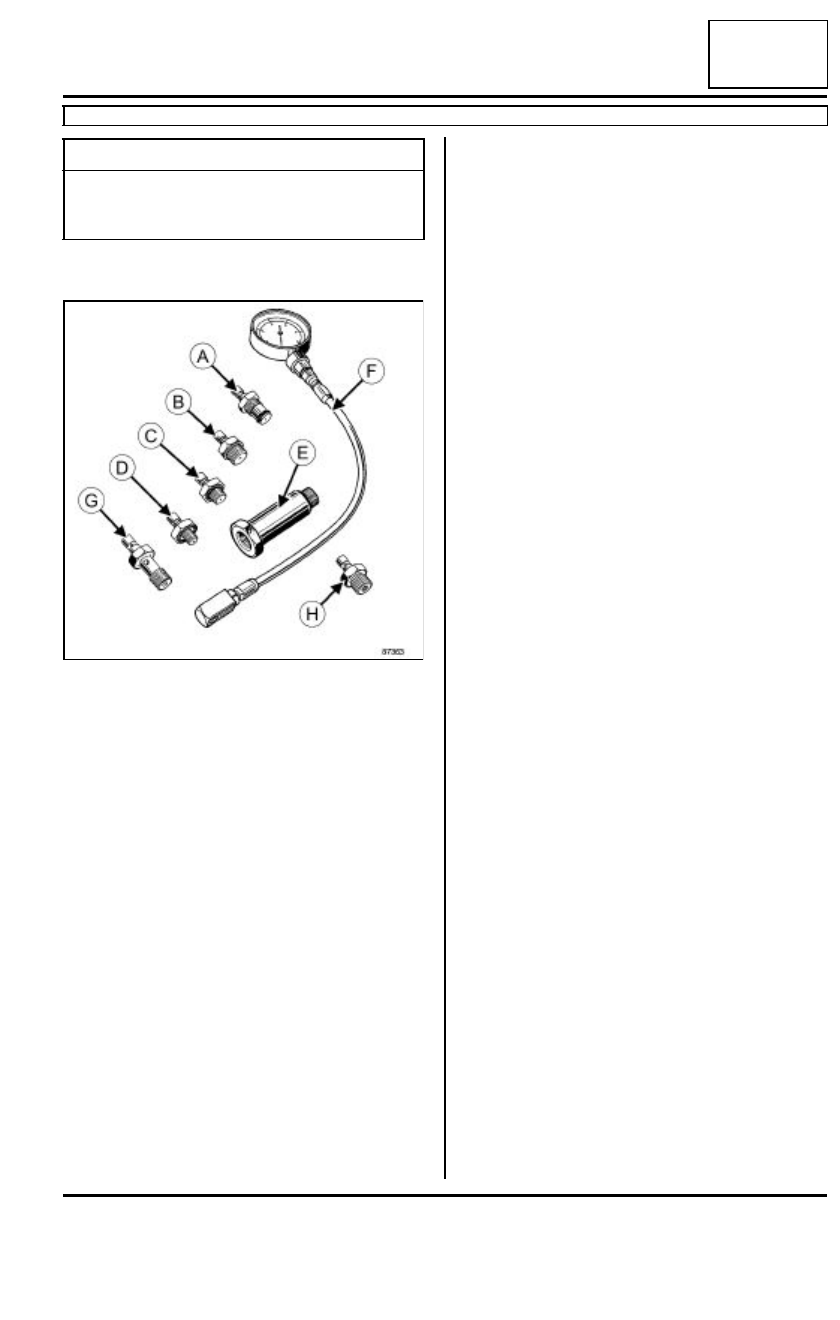

10A

-

73

CONJUNTO MOTOR Y BAJOS DE MOTOR

Presión de aceite: Control

D4F o K4J o K4M o K9K

10A

I - CONTROL

Emplear el útil (Mot. 836-05) y una boca larga de 22
mm
.

El control de la presión de aceite debe efectuarse
con el motor caliente (aproximadamente 80˚c).

II - UTILIZACIÓN

Motor D4F: C + F

- Motor K4J: B + F

- Motor K4M: B + F

- Motor K9K: C + E + F

III - CONTROL MOTOR

Motor D4F:

- ralentí: 0,8 bares

- 4000 r.p.m.: 3,5 bares

Motores K4J, K4M:

- ralentí: 1 bar

- 3.000 r.p.m.: 3 bares

Motor K9K:

- ralentí: 1,2 bares

- 3.000 r.p.m.: 3,5 bares

Utillaje especializado indispensable

Mot. 836-05

Conjunto para  toma
de presión de aceite
en cofre

87363

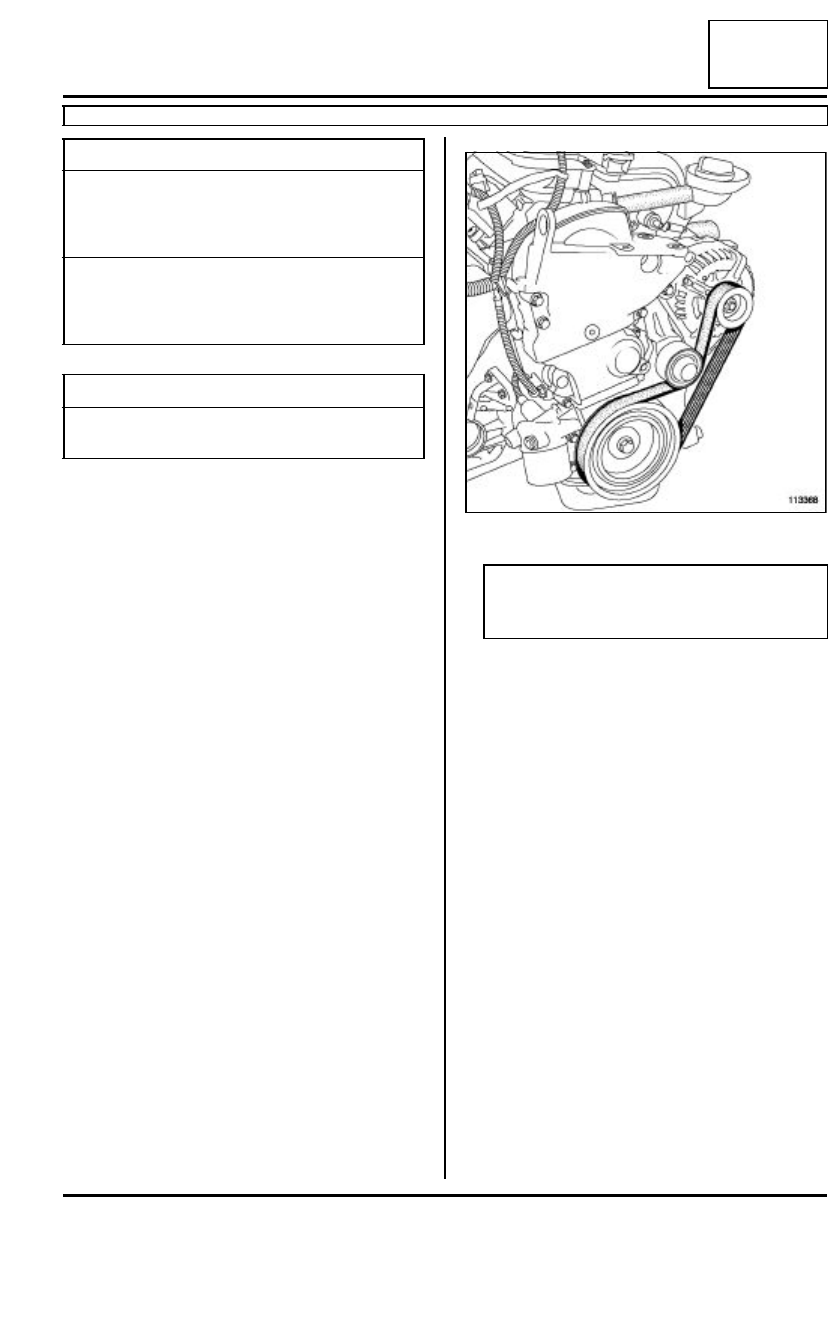

11A

-

1

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de accesorios: Extracción - Reposición

D4F, y CALEFACCIÓN NORMAL

11A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas
(consultar  Vehículo: Remolcado y levantamien-
to
).

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición
).

Extraer:

- la rueda delantera derecha (consultar Rueda: Ex-

tracción - Reposición),

- la pantalla del paso de rueda delantero derecho

(consultar  MR 393 Carrocería, 55A, Proteccio-
nes exteriores, Pantallas del paso de rueda de-
lantero: Extracción-Reposición
),

- el protector bajo el motor.

Extraer el protector del rodillo tensor de la correa de
accesorios.

Aflojar el tornillo de fijación del rodillo tensor de la
correa de accesorios.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

- la correa de accesorios,

- el rodillo tensor de la correa de accesorios.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Sustituir imperativamente:

- la correa de accesorios,

- el rodillo tensor,

- el tornillo estrella de fijación del rodillo tensor por el

tornillo de cabeza hexagonal con referencia 77 03
101 075
.

Utillaje especializado indispensable

Mot. 1715

Aparato para contro-
lar la tensión de las
correas (frecuenció-
metro)

Mot. 1505

Aparato para contro-
lar la tensión de las
correas (frecuenció-
metro)

Pares de apriete

m

tornillo de fijación del
rodillo tensor

50 N.m

113368

IMPORTANTE

Durante la manipulación, llevar guantes anti-
cor te.

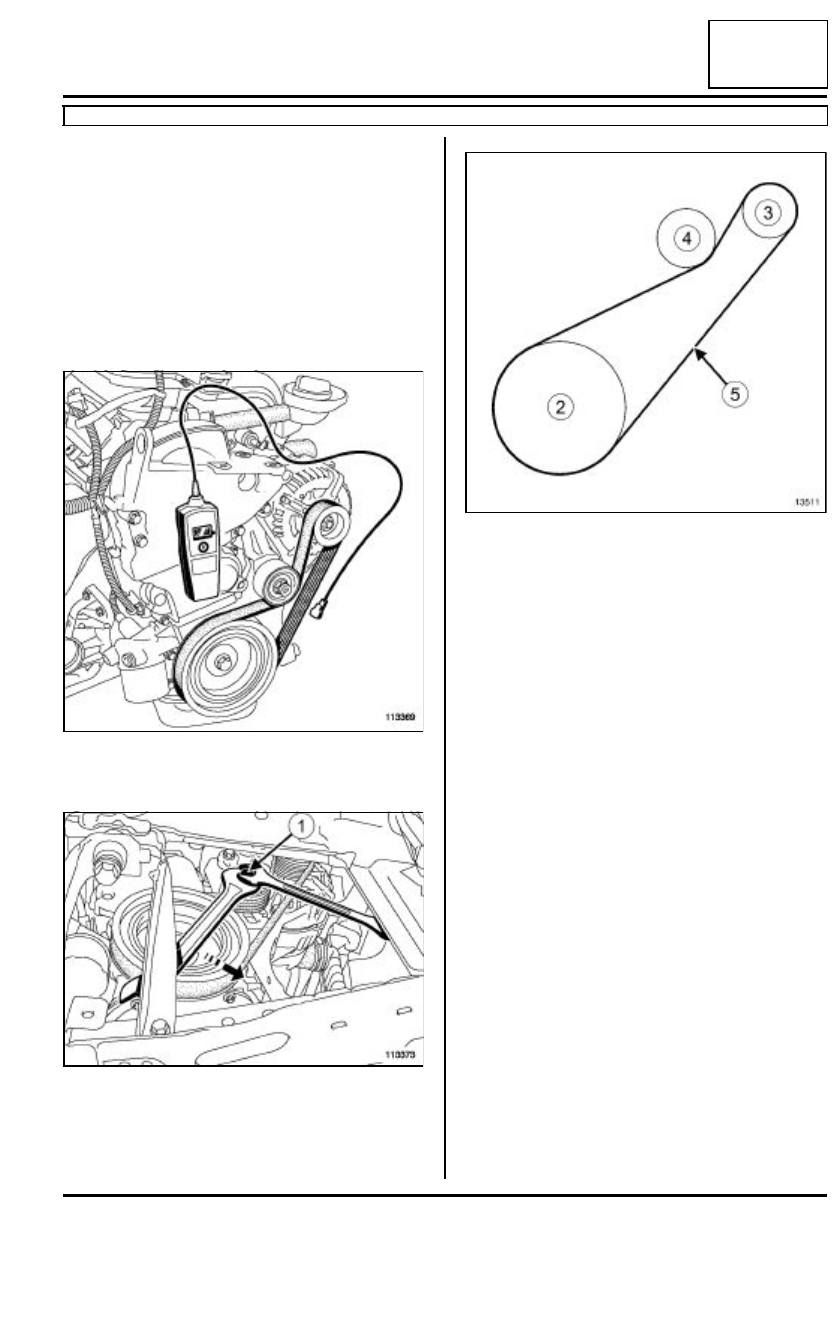

11A

-

2

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de accesorios: Extracción - Reposición

D4F, y CALEFACCIÓN NORMAL

11A

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- la correa de accesorios nueva,

- el rodillo tensor,

- los tornillos de fijación del rodillo sin apretarlos.

Tensar la correa de accesorios haciendo pivotar el
rodillo tensor en el sentido contrario a las agujas del
reloj, mediante una llave plana de 20 mm.

Ajustar la tensión de la correa de accesorios me-
diante el útil (Mot. 1715) o (Mot. 1505).

Apretar sin bloquear el tornillo (1) de fijación del ro-
dillo tensor, mediante una llave plana de 16 mm, a
la vez que se mantiene la tensión del rodillo tensor
al valor de reglaje mediante la llave plana de 2 0
mm
.

El valor de la tensión de la correa de accesorios es
de 210 Hz

±±±±

 10.

Apretar al par el tornillo de fijación del rodillo ten-
sor (50 N.m)
, utilizando una boca de 16 mm y un
desplazador de eje de 40 mm entre-ejes, a la vez
que se mantiene la tensión del rodillo tensor al valor
de reglaje mediante la llave plana de 20 mm.

Efectuar tres vueltas de motor en el sentido de las
agujas del reloj (lado distribución) para posicionar
correctamente la correa.

Controlar el valor de la correa de accesorios me-
diante el útil (Mot. 1715) o (Mot. 1505).

Si la tensión de la correa de accesorios está fuera
de tolerancia, reajustarla.

III - ETAPA FINAL

Colocar el protector del rodillo tensor de la correa de
accesorios.

Colocar:

- la pantalla del paso de rueda delantero derecha

(consultar  MR 393 Carrocería, 55A, Proteccio-
nes exteriores, Pantallas del paso de rueda de-
lantero: Extracción-Reposición
),

- la rueda delantera derecha (consultar Rueda: Ex-

tracción - Reposición),

113369

113373

13511

(2)

Cigüeñal

(3)

Alternador

(4)

Rodillo tensor

(5)

Punto de medida
