ДАННЫЕ ДЛЯ РЕГУЛИРОВАНИЯ И КОНТРОЛЯ ХОДОВОЙ

ЧАСТИ И ТОРМОЗНОЙ СИСТЕМЫ

07B

07B-9

ДАННЫЕ ДЛЯ РЕГУЛИРОВАНИЯ И КОНТРОЛЯ ХОДОВОЙ ЧАСТИ

И ТОРМОЗНОЙ СИСТЕМЫ

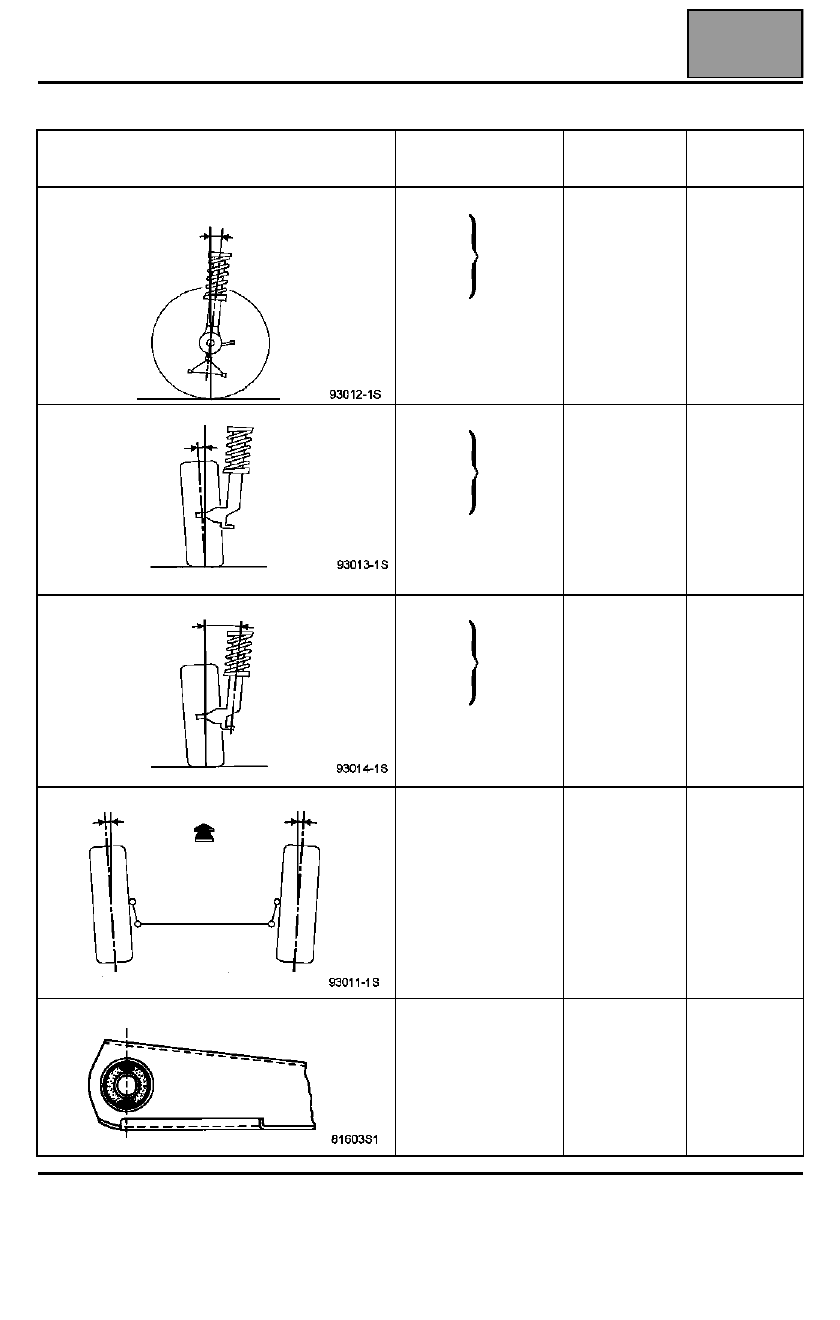

Контрольные значения углов установки передних колес

Седан (LB1R) - 14-дюймовые колеса - мексиканского производства

УГЛЫ

ЗНАЧЕНИЯ

ПОЛОЖЕНИЕ

ПЕРЕДНЕЙ

ПОДВЕСКИ

РЕГУЛИРОВКА

ПРОДОЛЬНЫЙ УГОЛ НАКЛОНА ОСИ ПОВОРОТА
КОЛЕСА

1°26'
1°42'
1°59'         ± 30'
2°15'
2°31'

Максимальная

разница между правым

и левым колесом = 1°

H5 - H2 = 125 мм
H5 - H2 = 115 мм
H5 - H2 = 105 мм
H5 - H2 =   95 мм
H5 - H2 =   85 мм

НЕ

РЕГУЛИРУ-

ЕТСЯ

РАЗВАЛ КОЛЕС

0°16'
0°18'
0°20'         ± 30'
0°21'
0°23'

Максимальная

разница между правым

и левым колесом = 1°

H1 - H2 = 75 мм
H1 - H2 = 77 мм
H1 - H2 = 80 мм
H1 - H2 = 82 мм
H1 - H2 = 84 мм

НЕ

РЕГУЛИРУ-

ЕТСЯ

ПОПЕРЕЧНЫЙ УГОЛ НАКЛОНА ОСИ ПОВОРОТА КОЛЕСА

10°30'
10°33'
10°36'        ± 30'
10°39'
10°42'

Максимальная

разница между правым

и левым колесом = 1°

H1 - H2 = 75 мм
H1 - H2 = 77 мм
H1 - H2 = 80 мм
H1 - H2 = 82 мм
H1 - H2 = 84 мм

НЕ

РЕГУЛИРУ-

ЕТСЯ

СХОЖДЕНИЕ КОЛЕС

(Для 2 колес)

обратное схождение

+ 0°02' ± 20'

+ 0,2 мм ± 2 мм

БЕЗ

НАГРУЗКИ

Регулируется

вращением

муфт

наконечников

рулевых тяг

1 оборот = 30'

(3 мм)

ФИКСАЦИЯ САЙЛЕНТ-БЛОКОВ

-

БЕЗ

НАГРУЗКИ

-

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней безопасности

88

88-21

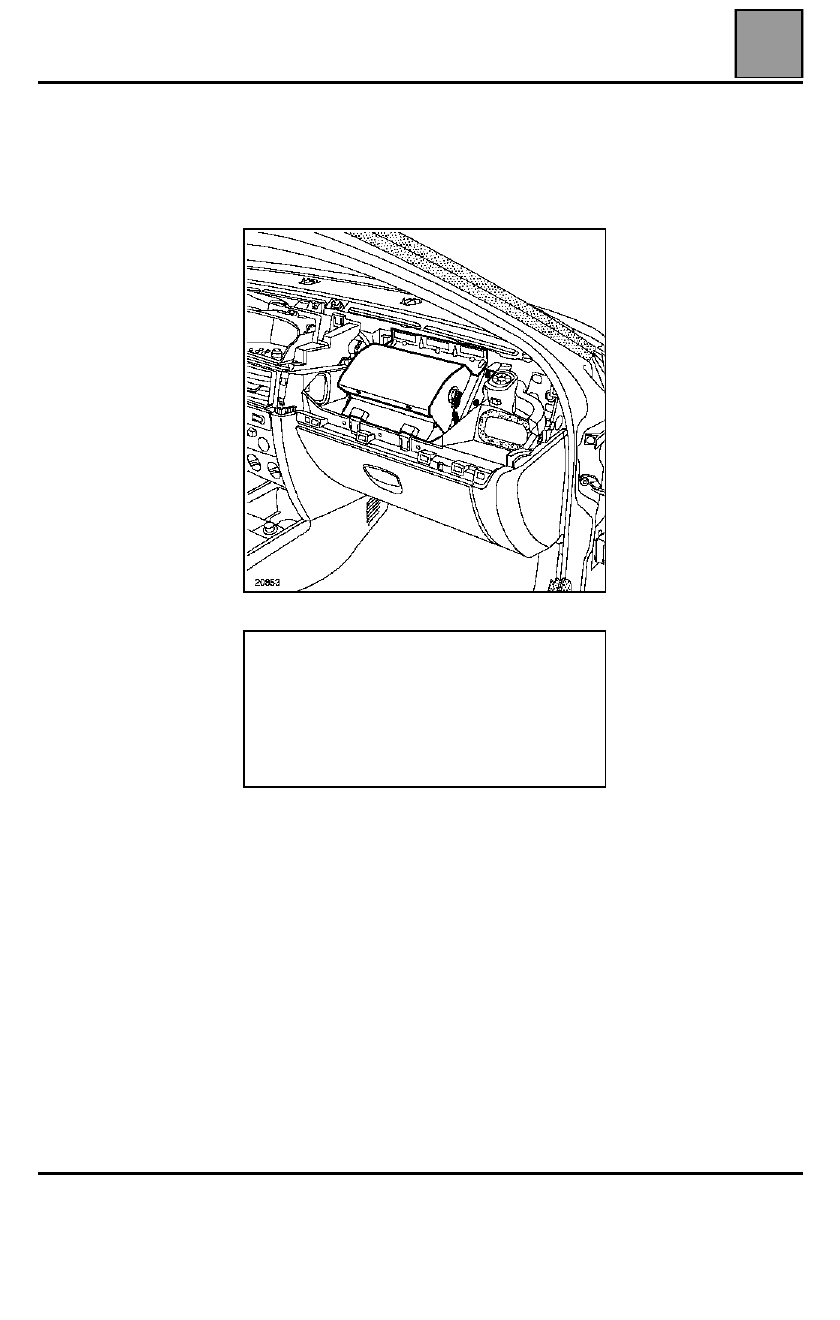

УСТАНОВКА

Установите на место модуль подушки безопасности
и затяните детали крепления моментом 0,6
даН.м

 и только потом подключите разъемы.

Произведите проверку с помощью
диагностическ ого прибора.
Если все в порядке, разблокируйте ЭБУ, в
противном случае см. главу "Диагностика".

ВАЖНОЕ ЗАМЕЧАНИЕ:

●

В зоне монтажа подушки безопасности не
должно быть никаких посторонних предметов
(винты, зажимы и т. д.)

●

Наклейте этикетку синего цвета, указывающую
на вскрытие системы, поставляемую под
складским № 77 01 040 153 (другие
автомобили).

ЭЛЕКТРОПРОВОДКА

88

88-22

Подушки безопасности и преднатяжители ремней безопасности

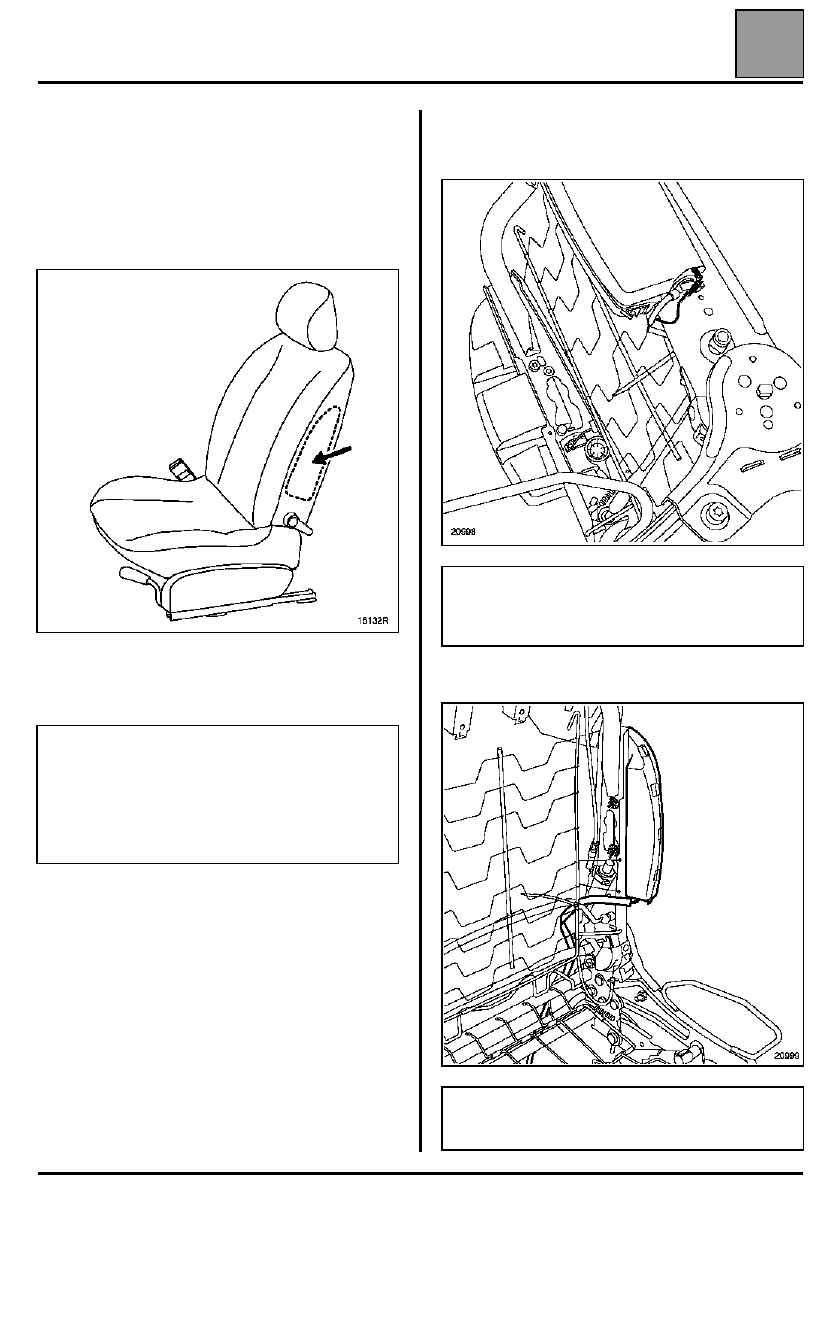

МОДУЛЬ БОКОВОЙ НАДУВНОЙ ПОДУШКИ

Модуль боковой подушки безопасности
установлен в спинке передних сидений со стороны
двери. При разворачивании подушка безопасности
разрывает крышку модуля, слой пенопласта и
обивку сидения.

СНЯТИЕ

Снимите сидение автомобиля.

Снимите обивку сидения (см. раздел "Кузов"),

Отсоедините проводку от модуля подушки
безопасности и ее провод "массы". Отметьте
трассу проводки и точки крепления проводов.

Извлеките подушку безопасности за ее две гайки.

ВАЖНОЕ ПРЕДУПРЕЖДЕНИЕ

: Перед снятием

модуля подушки безопасности переднего
пассажира обязательно заблокируйте ЭБУ с
помощью диагностического прибора.
При этом все цепи воспламенения блокируются,
а на щитке приборов загорается сигнальная
лампа подушек безопасности.

ВАЖНОЕ ЗАМЕЧАНИЕ

: Если система не была

использована и ее надо установить на место, не
вскрывайте модуль подушки безопасности, так
как складывание подушки имеет особенности.

ВАЖНОЕ ЗАМЕЧАНИЕ: Утилизация
несработавшей подушки безопасности см.
главу "Процедура обезвреживания".

ЭЛЕКТРОПРОВОДКА

88

88-23

Подушки безопасности и преднатяжители ремней безопасности

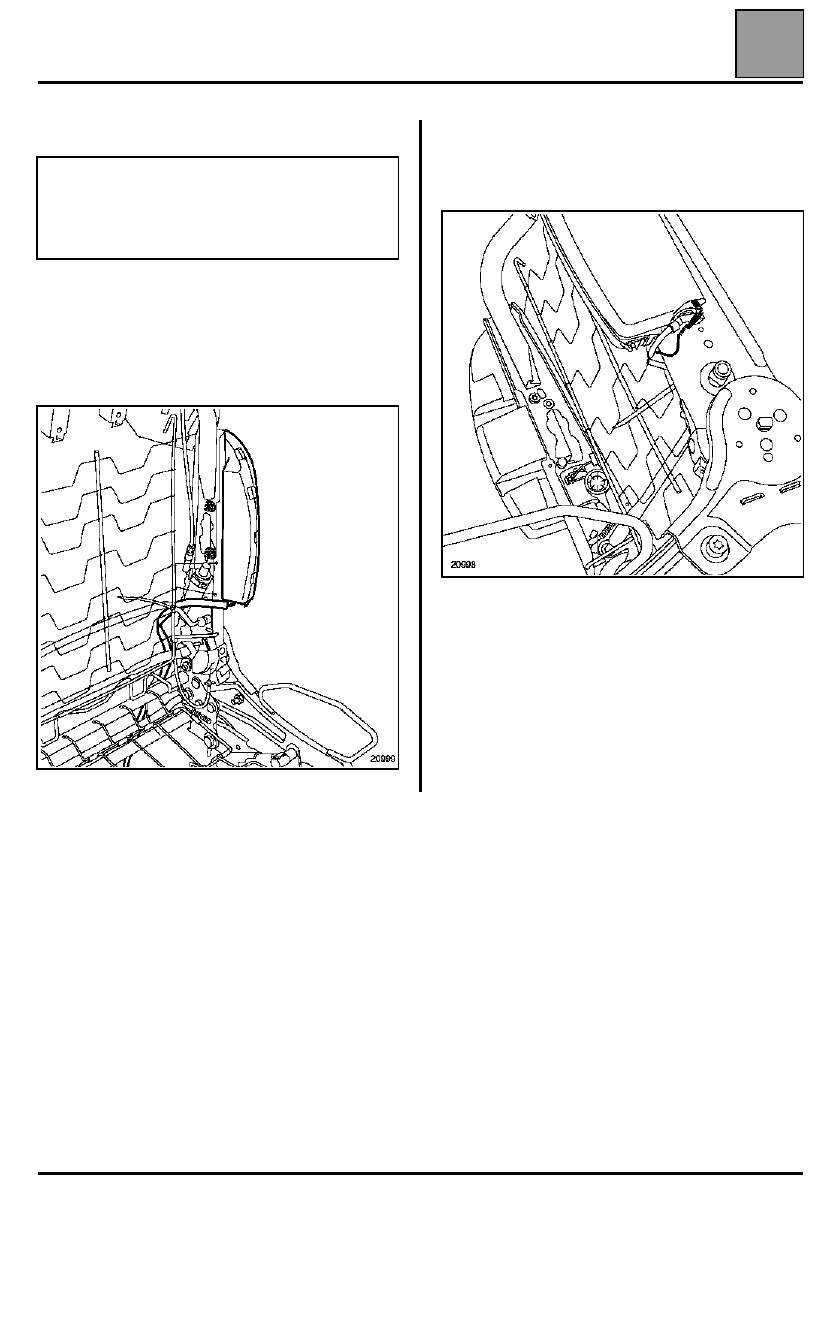

УСТАНОВКА

Закрепите модуль подушки безопасности на
каркасе спинке сидения (момент затяжки:
0,8 даН.м

).

Проверьте надежность подсоединения провода
"массы" к модулю подушки безопасности.

Уложите провода под подушкой сиденья по
прежней трассе, обращая внимание на
правильность укладки и точки крепления,

Установите обивку сиденья, обязательно соблюдая
указания, приведенные в разделе "Кузов" (тип
зажимов, их расположение и т. д.),

Установите сиденье на автомобиль и соедините
разъемы.

Произведите проверку с помощью
диагностического прибора. Если все в порядке,
разблокируйте ЭБУ, в противном случае см. главу
"Диагностика".

ВАЖНОЕ ЗАМЕЧАНИЕ

: При срабатывании

модуля боковой подушки безопасности,
происходит разрушение и повреждение деталей
крепления, в связи с этим арматура сиденья
подлежит обязательной замене.
