ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

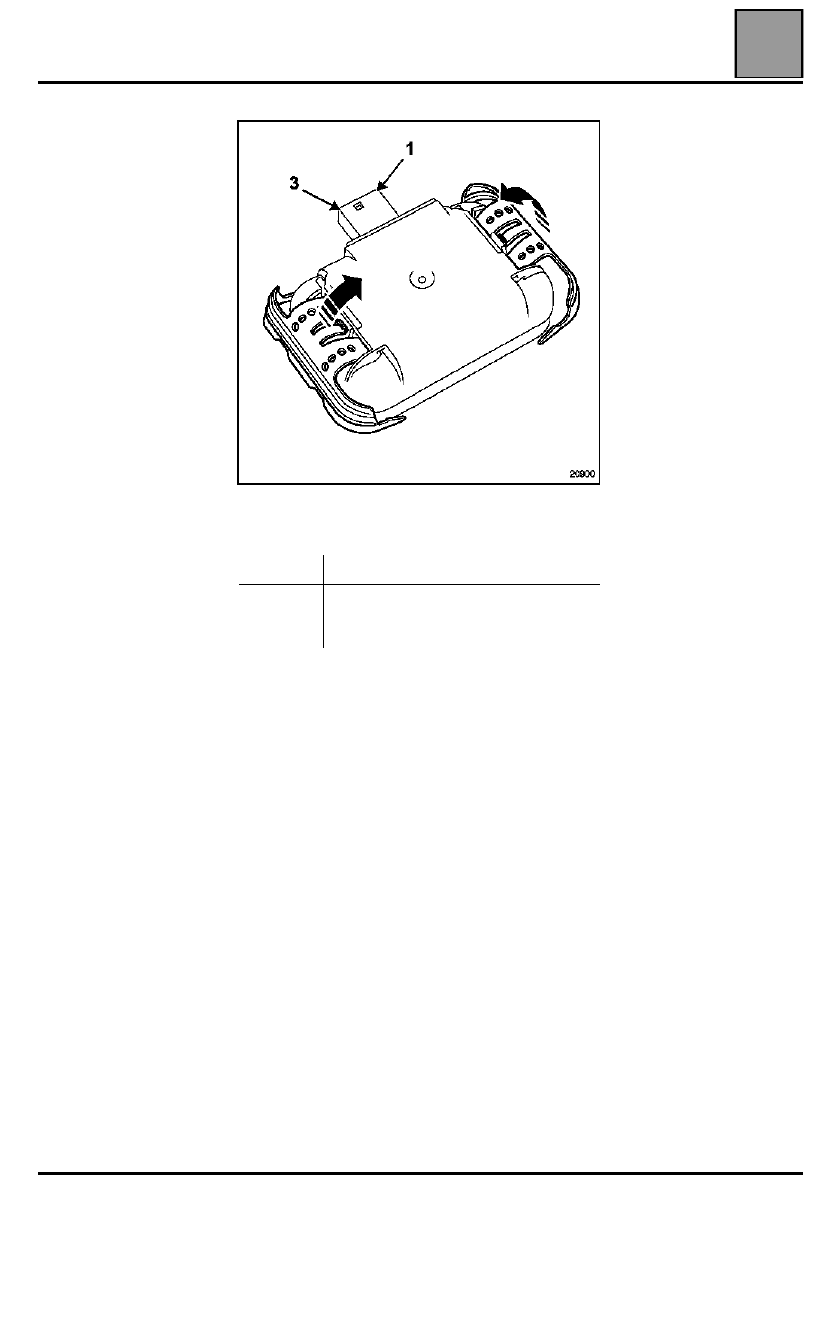

Датчик дождя

84

84-8

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Датчик дождя

ПОДКЛЮЧЕНИЕ

Контакт

Назначение

1
2
3

"+" после замка зажигания
"Масса"
Связь с ЦЭКБС

ДАННЫЕ ДЛЯ РЕГУЛИРОВАНИЯ И КОНТРОЛЯ ХОДОВОЙ

ЧАСТИ И ТОРМОЗНОЙ СИСТЕМЫ

07B

07B-4

ДАННЫЕ ДЛЯ РЕГУЛИРОВАНИЯ И КОНТРОЛЯ ХОДОВОЙ ЧАСТИ

И ТОРМОЗНОЙ СИСТЕМЫ

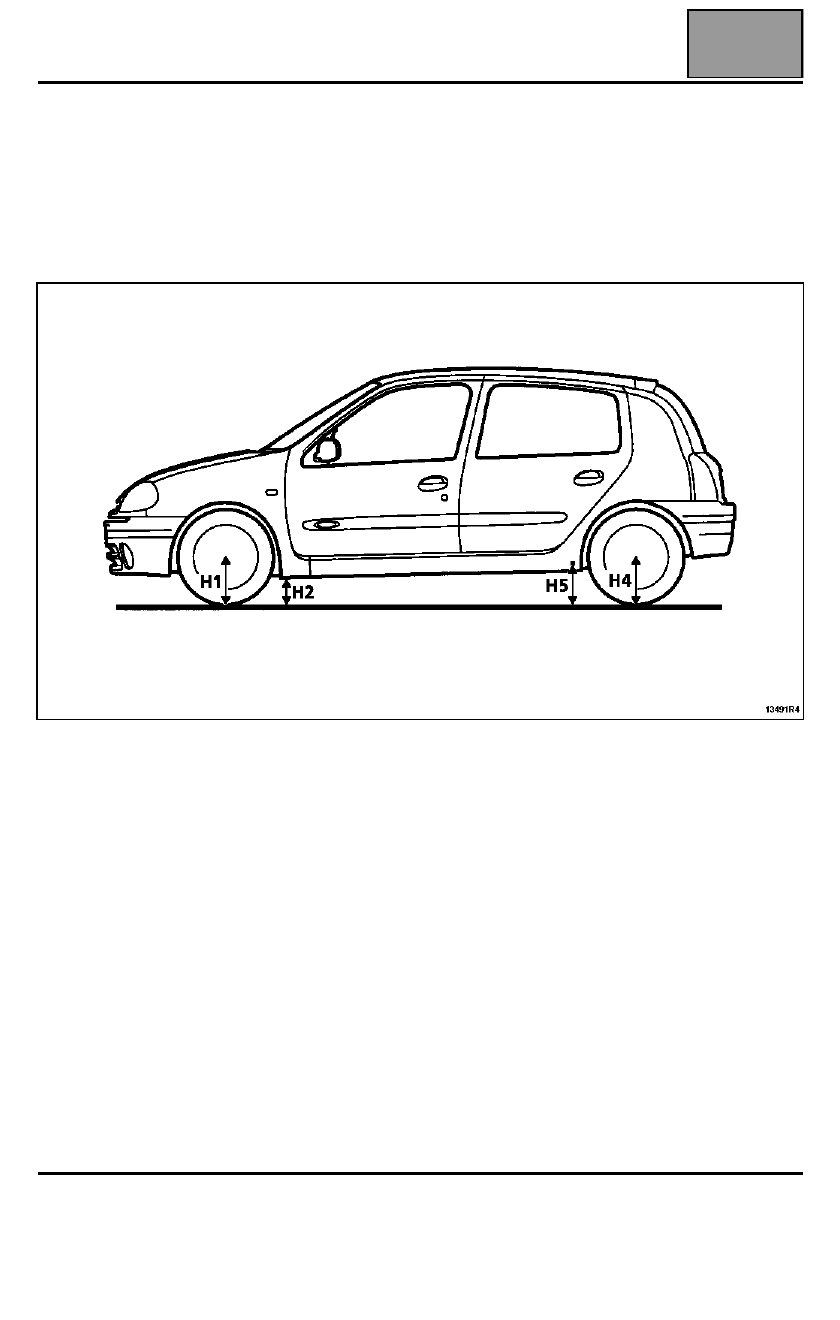

Высота контрольных точек нижней части кузова

Разница между правой и левой стороной одной оси автомобиля не должна превышать 5 мм, при этом
водительская сторона должна находиться всегда на более высоком уровне.

После проведения работ по изменению высоты контрольных точек нижней части кузова необходимо
отрегулировать регулятор тормозных сил и фары.

ТОЧКИ ИЗМЕРЕНИЯ

ПРИМЕЧАНИЕ: размер H5 замеряется по оси сайлент-блока.

H2 = размер замеряется между нижней поверхностью подрамника перпендикулярно оси вращения колеса и
полом.

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Выключатель электростеклоподъемника

84

84-9

Выключатель электростеклоподъемника

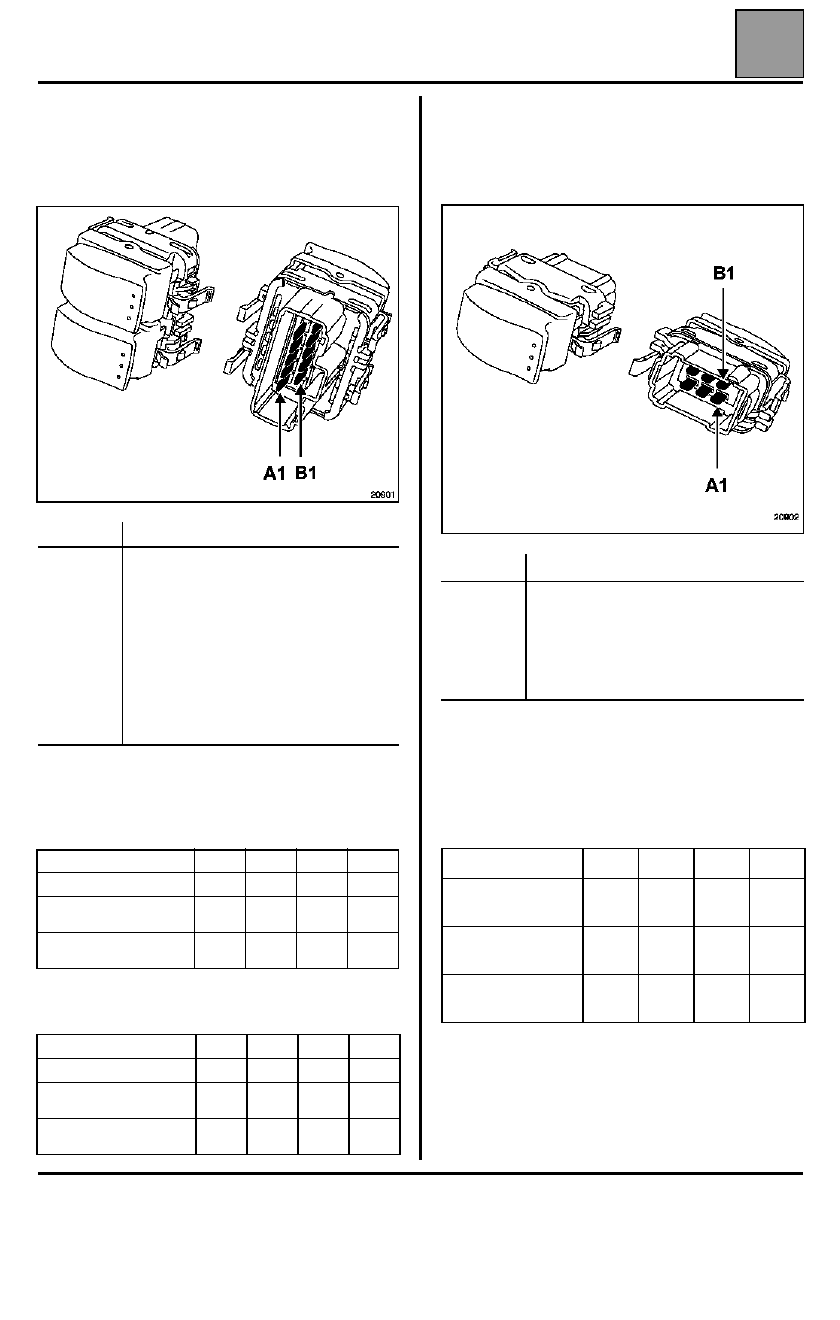

ИМПУЛЬСНЫЙ СТЕКЛОПОДЪЕМНИК ДВЕРИ
ВОДИТЕЛЯ / ЭЛЕКТРОСТЕКЛОПОДЬЪЕМНИК
ДВЕРИ ПЕРЕДНЕГО ПАССАЖИРА

Подключение выключателей со стороны
водителя

Принцип работы выключателей двери
водителя

Электродвигатель стеклоподъемника со
стороны водителя

Электродвигатель стеклоподъемника со
стороны пассажира

Подключение выключателей двери переднего
пассажира

Принцип работы выключателей двери
переднего пассажира

Контакт

Назначение

А1

А2
А3
А4
А5
А6
B1
B2

B3
B4
B5
B6

Соединение выключателем двери
переднего пассажира (A1)
"+" после замка зажигания
"+" освещения
Не используется
Опускание
Не используется
Не используется
Соединение с выключателем двери
переднего пассажира (A2)
"+" после замка зажигания
"Масса"
Не используется
Подъем

A5/B5

B6/A4

B6/B4

A5/B4

Нерабочее положение

0Ω

Ω

Ω

Ω

0Ω

Ω

Ω

Ω

∝

∝

∝

∝

∝

∝

∝

∝

Положение опускания
стекла

∝

∝

∝

∝

0Ω

Ω

Ω

Ω

∝

∝

∝

∝

0Ω

Ω

Ω

Ω

Положение подъема
стекла

0Ω

Ω

Ω

Ω

∝

∝

∝

∝

0Ω

Ω

Ω

Ω

∝

∝

∝

∝

A1/B3

B2/A2

B2/B4

A1/B4

Нерабочее положение

0Ω

Ω

Ω

Ω

0Ω

Ω

Ω

Ω

∝

∝

∝

∝

∝

∝

∝

∝

Положение опускания
стекла

∝

∝

∝

∝

0Ω

Ω

Ω

Ω

∝

∝

∝

∝

0Ω

Ω

Ω

Ω

Положение подъема
стекла

0Ω

Ω

Ω

Ω

∝

∝

∝

∝

0Ω

Ω

Ω

Ω

∝

∝

∝

∝

Контакт

Назначение

А1
А2
А3
B1
B2
B3

"+" после замка зажигания
"Масса"
Управление электродвигателем
Управление электродвигателем
"+" после замка зажигания
"+" освещения

A1/A3

B2/B1

A2/A3

A2/B1

Нерабочее
положение

0Ω

Ω

Ω

Ω

0Ω

Ω

Ω

Ω

∝

∝

∝

∝

∝

∝

∝

∝

Положение
опускания стекла

∝

∝

∝

∝

0Ω

Ω

Ω

Ω

0Ω

Ω

Ω

Ω

∝

∝

∝

∝

Положение
подъема стекла

0Ω

Ω

Ω

Ω

∝

∝

∝

∝

∝

∝

∝

∝

0Ω

Ω

Ω

Ω

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Выключатель электростеклоподъемника

84

84-10

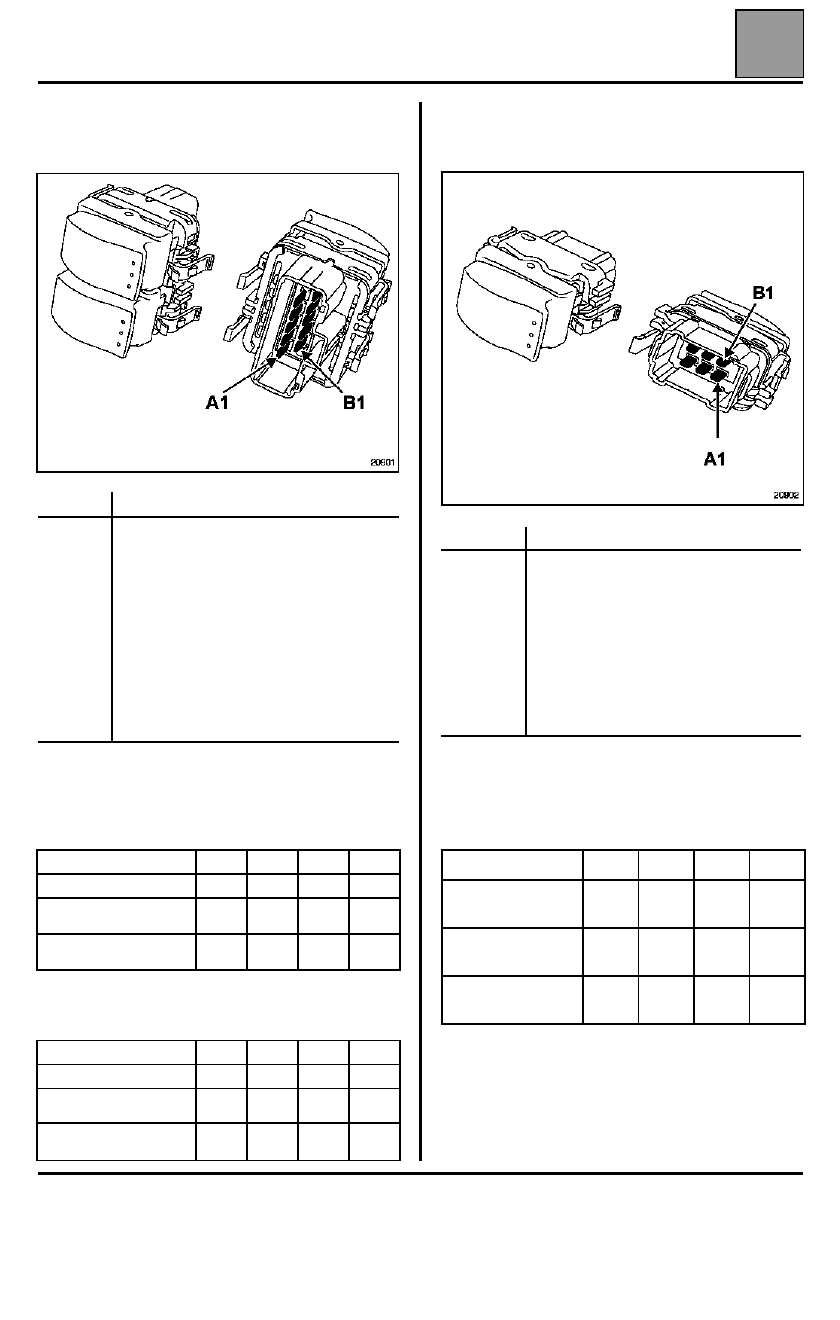

ИМПУЛЬСНЫЕ СТЕКЛОПОДЪЕМНИКИ ДВЕРЕЙ
ВОДИТЕЛЯ И ПЕРЕДНЕГО ПАССАЖИРА

Подключение выключателей двери водителя

Принцип работы выключателей двери
водителя

Электродвигатель стеклоподъемника двери
водителя

Электродвигатель стеклоподъемника двери
переднего пассажира

Подключение выключателей двери переднего
пассажира

Принцип работы выключателей двери
переднего пассажира

Контакт

Назначение

А1

А2
А3
А4
А5

А6
B1
B2

B3
B4
B5
B6

Цепь выключателя двери переднего
пассажира (A1)
Не используется
"+" освещения
Не используется
Электродвигатель стеклоподъемника
двери водителя (опускание)
Не используется
Не используется
Цепь выключателя двери переднего
пассажира (В2)
Не используется
"Масса"
Не используется
Электродвигатель стеклоподъемника
двери водителя (подъем)

A5/B5

B6/A4

B6/B4

A5/B4

Нерабочее положение

0Ω

Ω

Ω

Ω

0Ω

Ω

Ω

Ω

∝

∝

∝

∝

∝

∝

∝

∝

Положение опускания
стекла

∝

∝

∝

∝

0Ω

Ω

Ω

Ω

∝

∝

∝

∝

0Ω

Ω

Ω

Ω

Положение подъема
стекла

0Ω

Ω

Ω

Ω

0Ω

Ω

Ω

Ω

∝

∝

∝

∝

∝

∝

∝

∝

A1/B3

B2/A2

B2/B4

A1/B4

Нерабочее положение

0Ω

Ω

Ω

Ω

0Ω

Ω

Ω

Ω

∝

∝

∝

∝

∝

∝

∝

∝

Положение опускания
стекла

∝

∝

∝

∝

0Ω

Ω

Ω

Ω

∝

∝

∝

∝

0Ω

Ω

Ω

Ω

Положение подъема
стекла

0Ω

Ω

Ω

Ω

∝

∝

∝

∝

0Ω

Ω

Ω

Ω

∝

∝

∝

∝

Контакт

Назначение

А1

А2
А3

B1

B2

B3

Соединение с выключателем двери
водителя (контакт A1)
"Масса"
Электродвигатель стеклоподъемника
двери переднего пассажира
Электродвигатель стеклоподъемника
двери переднего пассажира (подъем)
Соединение с выключателем двери
водителя (контакт В3)
"+" освещения

A1/A3

B2/B1

A2/A3

A2/B1

Нерабочее
положение

0Ω

Ω

Ω

Ω

0Ω

Ω

Ω

Ω

∝

∝

∝

∝

∝

∝

∝

∝

Положение
опускания стекла

∝

∝

∝

∝

0Ω

Ω

Ω

Ω

0Ω

Ω

Ω

Ω

∝

∝

∝

∝

Положение
подъема стекла

0Ω

Ω

Ω

Ω

∝

∝

∝

∝

∝

∝

∝

∝

0Ω

Ω

Ω

Ω
