84

84-4

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

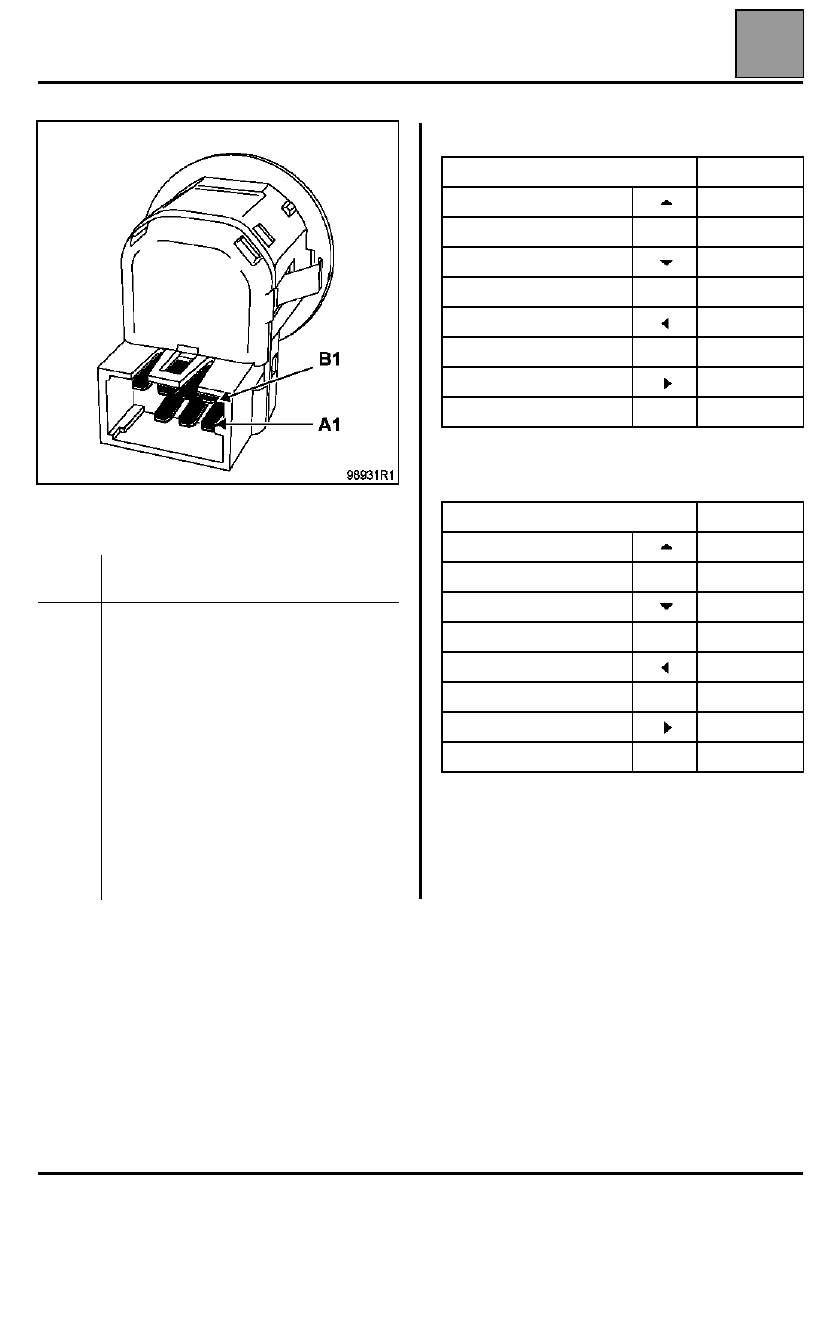

Выключатели электропривода наружных зеркал заднего вида

ПОДКЛЮЧЕНИЕ

Левое наружное зеркало заднего вида

Правое наружное зеркало заднего вида

Кон-

такт

Назначение

А1

А2
А3

B1

B2

B3
B4

Электродвигатель регулировки в
горизонтальной плоскости левого
наружного зеркала заднего вида
"Масса"
Электродвигатель регулировки в
вертикальной плоскости левого
наружного зеркала заднего вида
Электродвигатель регулировки в
горизонтальной плоскости правого
наружного зеркала заднего вида
Электродвигатель регулировки в
вертикальной плоскости правого
наружного зеркала заднего вида
"+" до замка зажигания
Общий вывод для электродвигателей
привода наружных зеркал

Функции

Контакты

Подъем

A3/B3

B4/A2

Опускание

A3/A2

B4/B3

Влево

B4/A2

A1/B3

Вправо

B4/B3

A1/A2

Функции

Контакты

Подъем

B2/B3

B4/A2

Опускание

B2/A2

B4/B3

Влево

B1/B3

B4/A2

Вправо

B4/B3

B1/A2

84

84-5

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

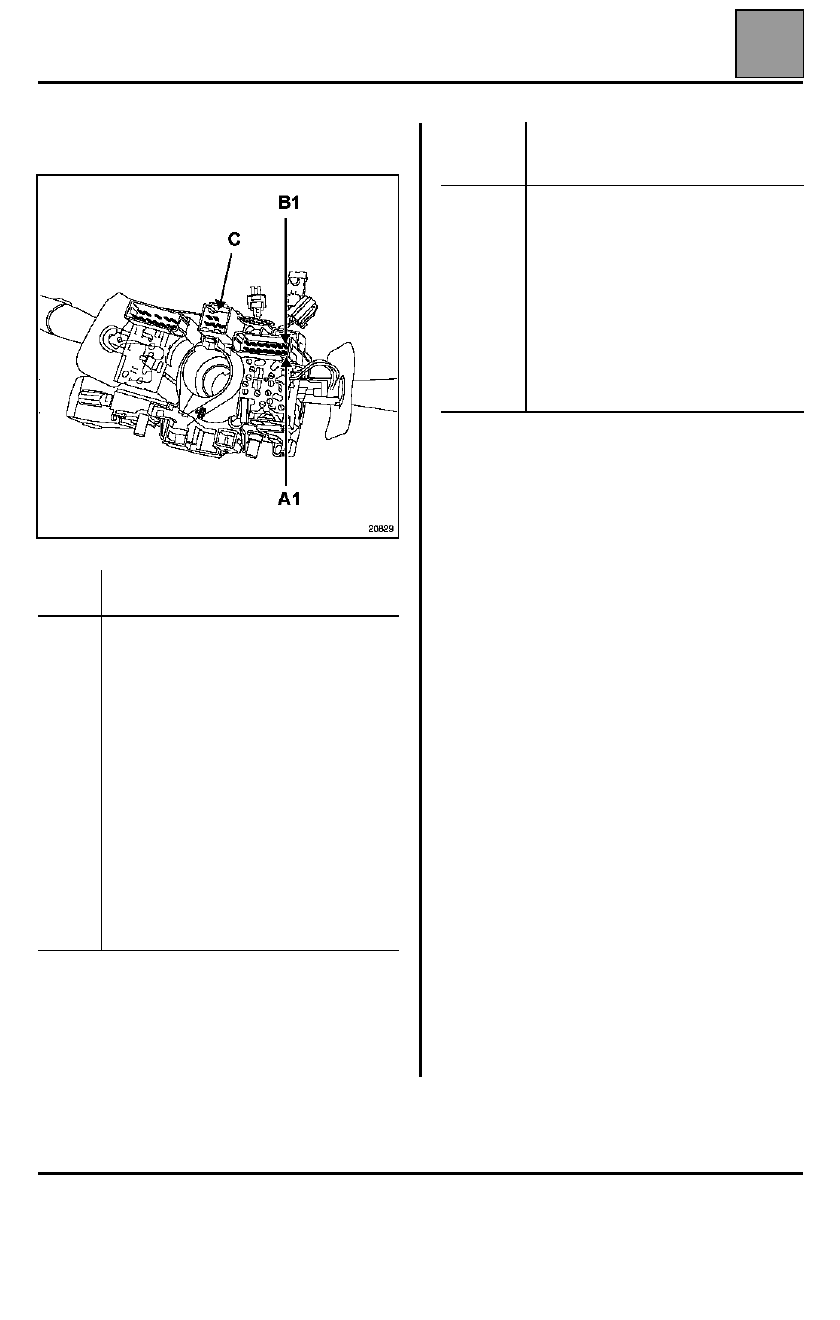

Переключатель наружного освещения, указателей поворота и противотуманного света

ПОДКЛЮЧЕНИЕ (для моделей в максимальной
комплектации)

ПРИМЕЧАНИЕ:

органы управления приборами
освещения можно проверить с
помощью омметра.
Сигнал включения звукового
сигнала подается к разъему (C)
через контактный диск.

Кон-
такт

Назначение

А1
А2
А3
А4
А5
А6
А7
B1
B2

B3

B4

B5
B6

B7

Противотуманные фары
Не используется
Задний противотуманный свет
Звуковой сигнал
Указатель правого поворота
Электропитание указателя поворота
Указатель левого поворота
Габаритные огни
Электропитание габаритных огней
(через предохранитель)
Электропитание ближнего света фар
(через предохранитель)
Ближний свет фар (сдвоенная блок-
фара)
Ближний свет фар (простая блок-фара)
Электропитание дальнего света фар
(через предохранитель)
Дальний свет фар

Контакт

(цепь

замкнута)

Назначение

A6/A7
A6/A5
B1/B2
B3/B4

B3/B5

B6/B7

A3/B1
A1/B1

Указатель левого поворота
Указатель правого поворота
Габаритные огни
Ближний свет фар (сдвоенная блок-
фара)
Ближний свет фар (простая блок-
фара)
Дальний свет фар (постоянный свет
или сигнализация дальним светом
фар)
Задний противотуманный свет
Противотуманные фары

84

84-6

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

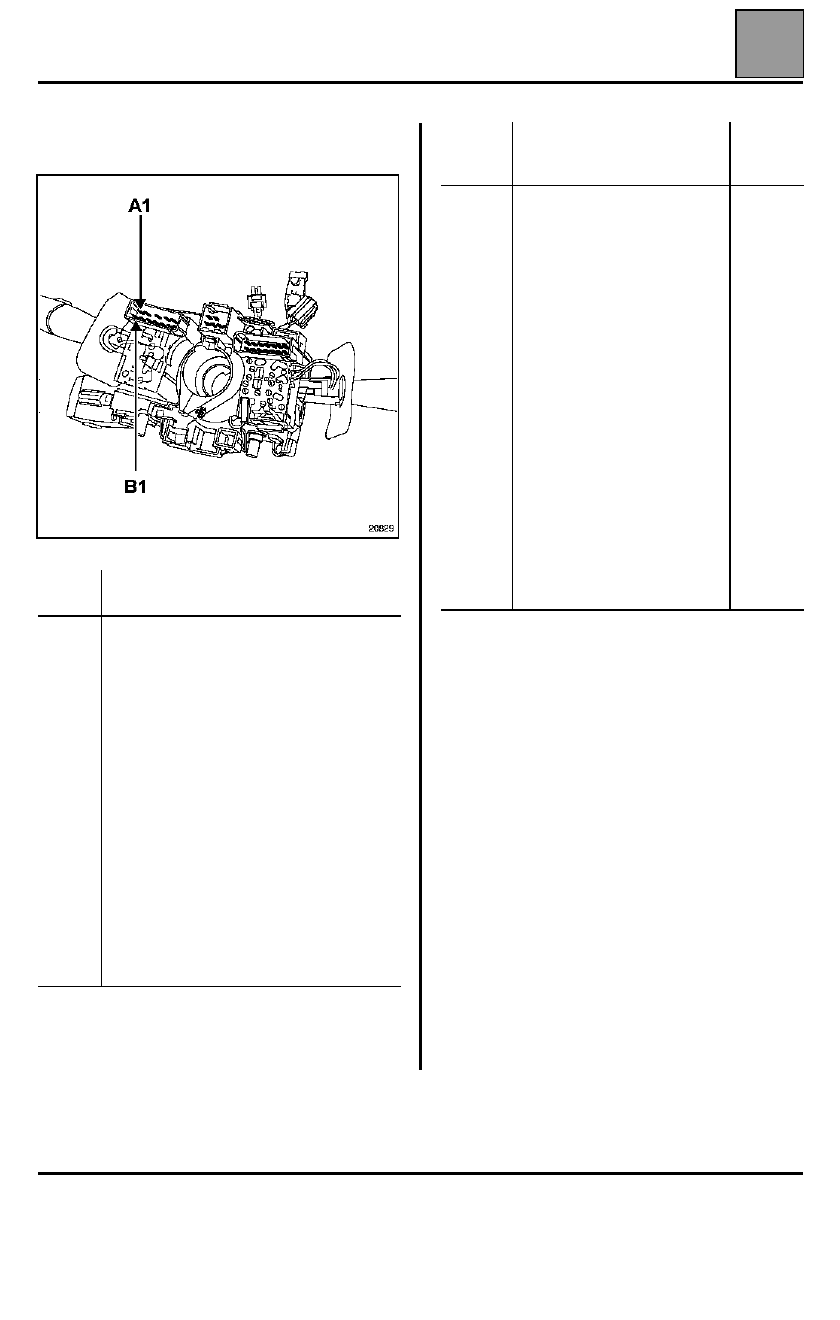

Переключатель стеклоочистителя

ПОДКЛЮЧЕНИЕ (для моделей в максимальной
комплектации)

ПРИМЕЧАНИЕ:

органы управления очистителями

и омывателями ветрового и заднего стекол можно
проверить омметром.

Кон-
такт

Назначение

А1

А2

А3
А4

А5
А6

А7
B1

B2
B3

B4
B5
B6
B7

Большая скорость работы очистителя
ветрового стекла
Малая скорость работы очистителя
ветрового стекла
Не используется
Электродвигатель омывателя
ветрового стекла
Не используется
Реле-прерывателя очистителя
ветрового стекла
"+" после замка зажигания
Электродвигатель омывателя заднего
стекла
Очиститель заднего стекла
Электромагнитный реверс торможения
электродвигателя
"+" после замка зажигания
"Масса"
Бортовой компьютер
Бортовой компьютер

Кон-

такты

Назначение

Значе-

ния,

Ом

A4/B4

A2/A7

A1/A7

A6/A7

B1/B4

B2/B4

B5/

(B7 B6)

Электродвигатель
омывателя ветрового
стекла
Малая скорость работы
очистителя ветрового
стекла
Большая скорость работы
очистителя ветрового
стекла
Включение прерывистого
режима работы очистителя:

Положение 1
Положение 2
Положение 3
Положение 4
Положение 5

Электродвигатель
омывателя заднего стекла
Прерывистый режим
работы очистителя заднего
стекла
Вывод данных на дисплей
бортового компьютера

0

0

0

8500
6500
4500
2000

0

0

0

0

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

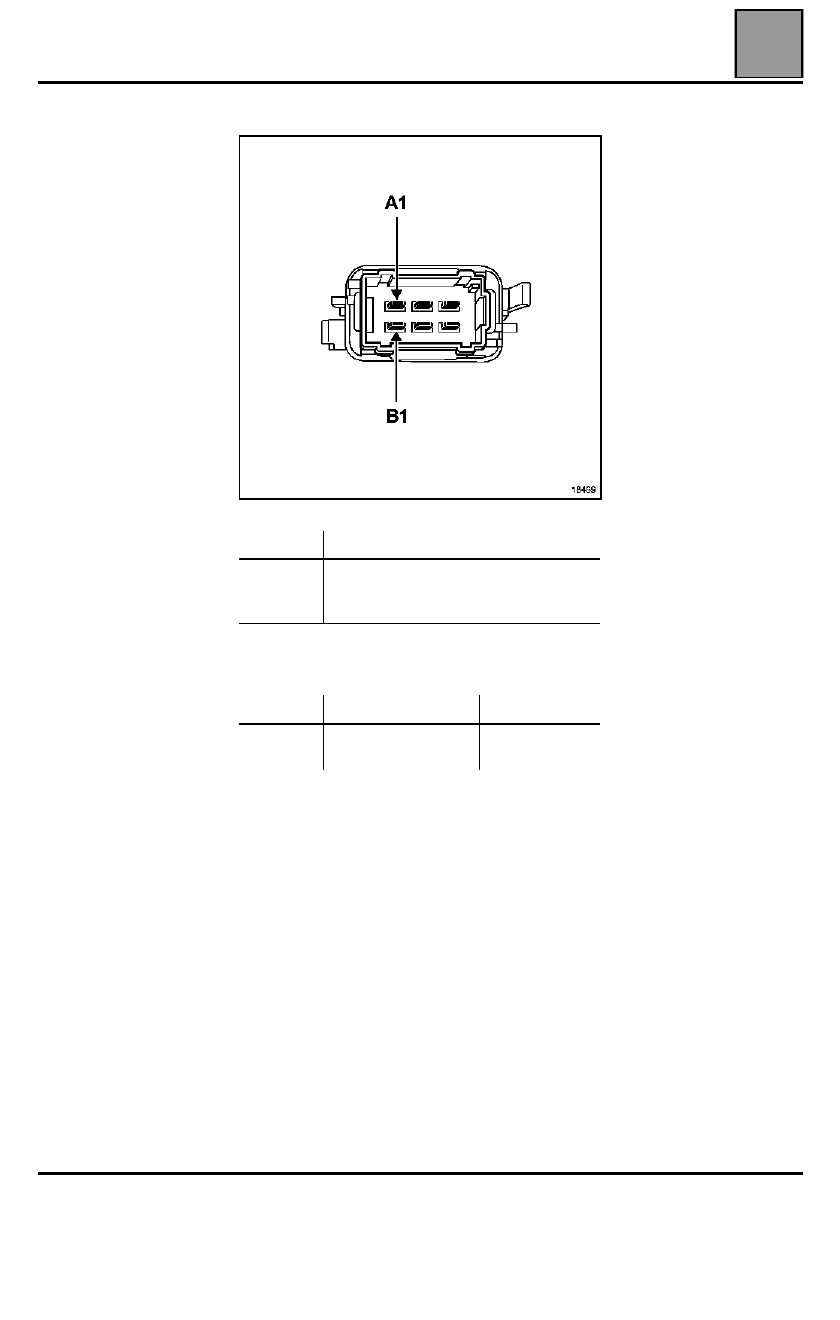

Выключатель подогрева сидения

84

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Выключатель подогрева сидения

ПРИНЦИП ДЕЙСТВИЯ

Контакт

Назначение

А1
B1
А2

"+" после замка зажигания
"Масса"
Выход

Контакт

Назначение

Значения, Ом

B1 и A2
B1 и A2

Включено
Выключено

0 ОмΩ

Ω

Ω

Ω

∝

∝

∝

∝

84-7
