СИСТЕМА ОХЛАЖДЕНИЯ

Термостат

19-4

19

СНЯТИЕ

Установите автомобиль на двухстоечный
подъемник.

Отсоедините аккумуляторную батарею.

Снимите защиту поддона двигателя.

Слейте жидкость из системы охлаждения,
отсоединив отводящий шланг от радиатора.

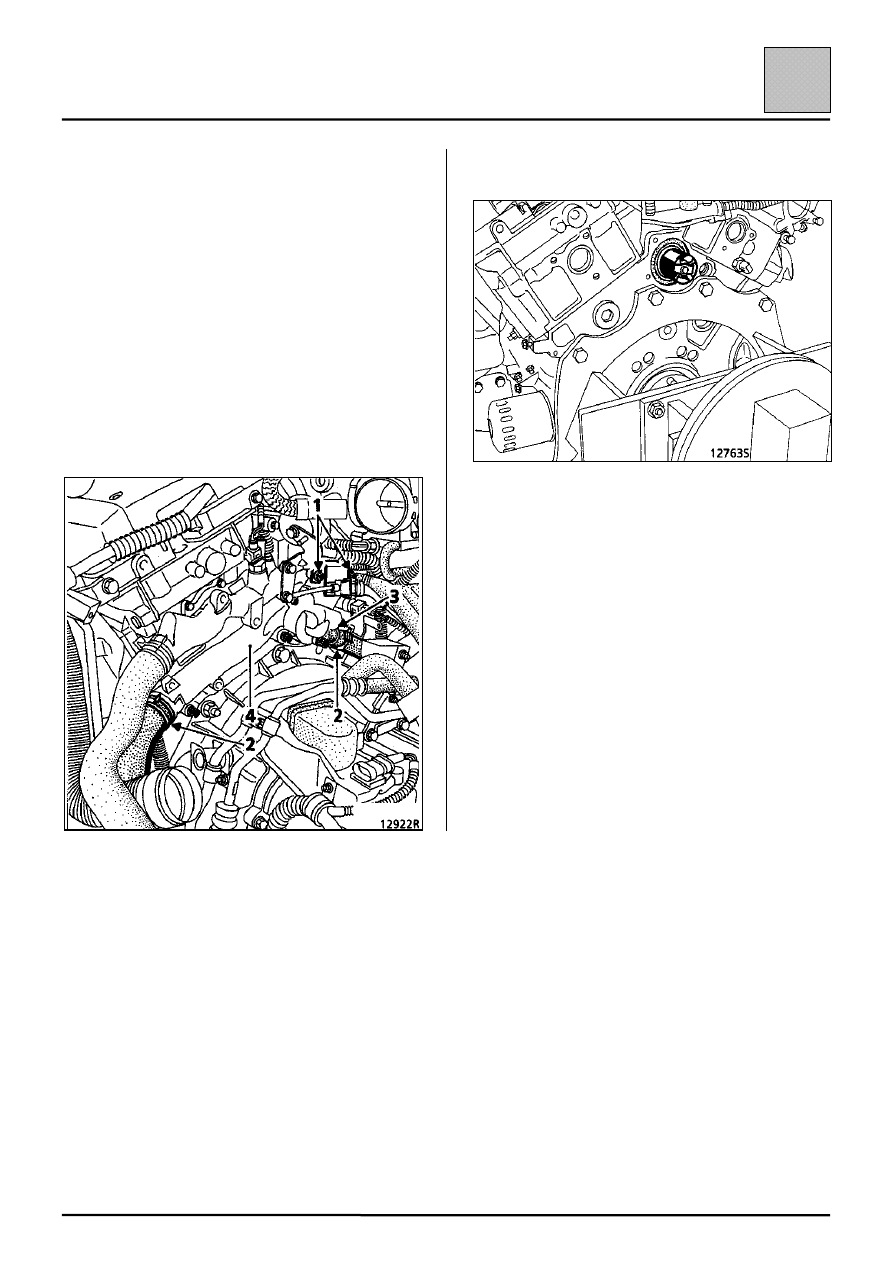

Снимите:
– воздушный фильтр в сборе и его кронштейн;
– кронштейн (1);
– шланги (2);
– трубки (3) и (4).

Снимите термостат.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

СИСТЕМА ОХЛАЖДЕНИЯ

Водяной насос

19-5

19

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И СПЕЦИНСТРУМЕНТ

Mot. 1273

Прибор для проверки натяжения
приводного ремня

Mot. 1289-02

Вилка для центрирования ограничителя хода
маятниковой подвески двигателя

Mot. 1428

Фиксатор ступиц распределительных валов

Mot. 1429

Шаблон для регулировки динамического
натяжителя

Mot. 1430

Штифт для установки зубчатых шкивов
распределительных и коленчатого валов

Mot. 1430-01

Штифт для проверки установки зубчатых шкивов
распределительных и коленчатого валов

Mot. 1436

Приспособление для фиксации ремня привода
газораспределительного механизма

НЕОБХОДИМОЕ ОБОРУДОВАНИЕ

Приспособление для поддержания двигателя

МОМЕНТЫ ЗАТЯЖКИ, даН

"м

Болт крепления динамического
натяжителя ремня привода
газораспределительного механизма

2,5

Болт крепления кожуха опоры
маятниковой подвески двигателя

5,5

Болт крепления обводного ролика

8

Болты крепления колеса

10

СНЯТИЕ

Установите автомобиль на двухстоечный
подъемник.

Отсоедините аккумуляторную батарею.

Слейте жидкость из системы охлаждения,
отсоединив отводящий шланг от радиатора.

Снимите:
– ремень привода газораспределительного

механизмов (см. Раздел 11 – «Ремень
привода газораспределительного
механизма»);

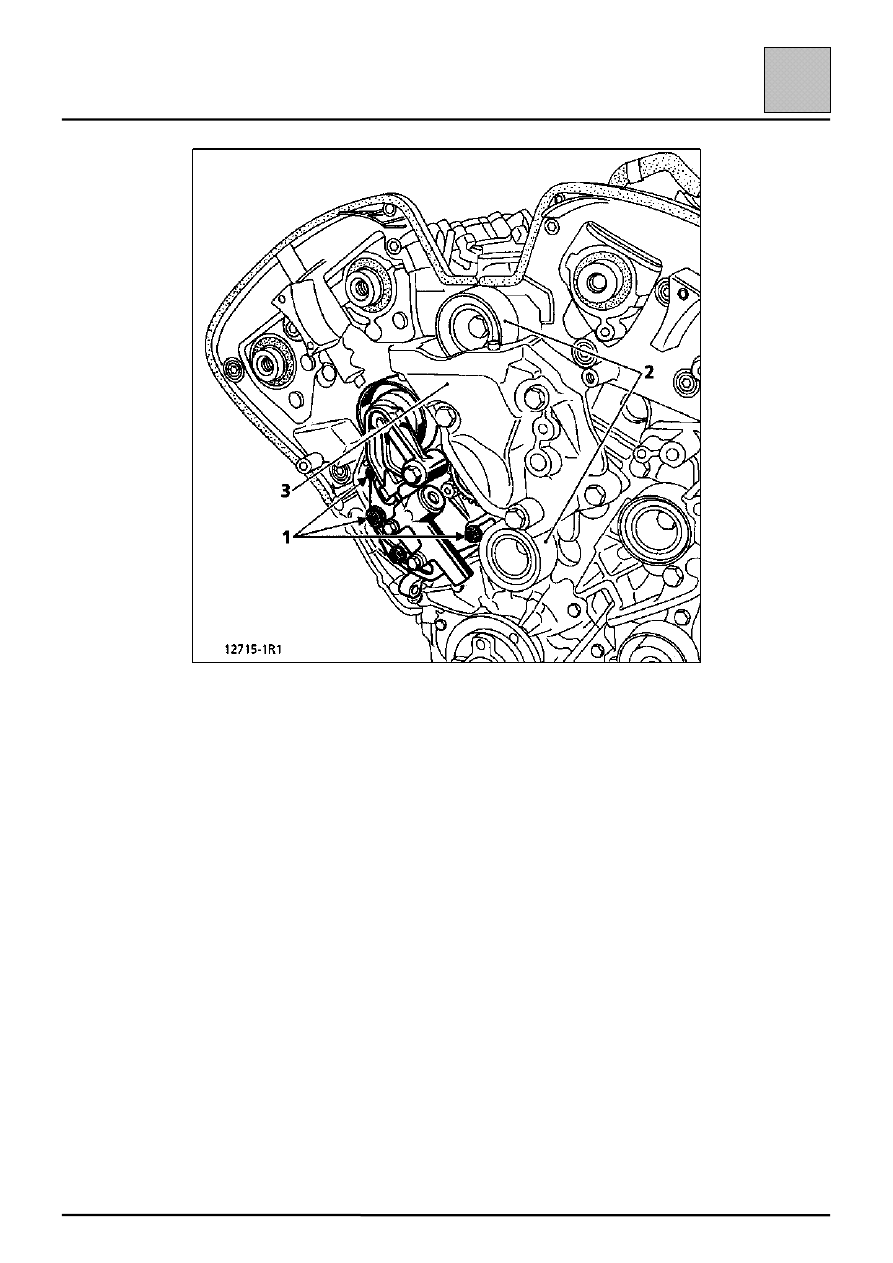

– динамический натяжитель ремня привода

газораспределительного механизма (1);

– обводные ролики (2);
– кронштейн (3) и снимите его через верх (при

необходимости приподнимите двигатель при
помощи приспособления для поддержания).

СИСТЕМА ОХЛАЖДЕНИЯ

Водяной насос

19-6

19

СИСТЕМА ОХЛАЖДЕНИЯ

Водяной насос

19-7

19

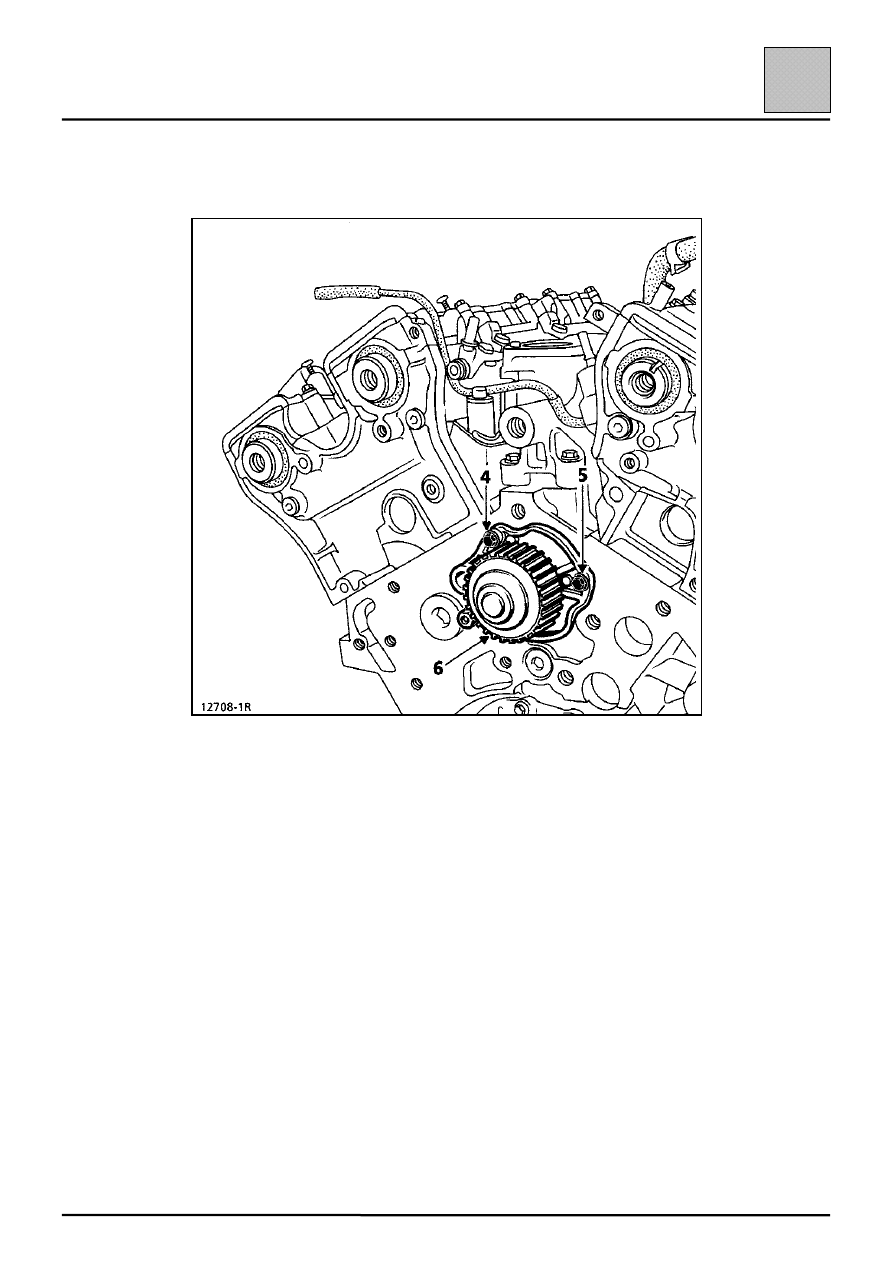

Снимайте насос, отвернув болты крепления в следующем порядке:
болты (4) и (5), затем болт (6).

УСТАНОВКА

Установите водяной насос, заменив прокладку на новую.

Соблюдая порядок затяжки (4), (5), (6), затяните болты моментом
0,8 даН

""""м.

Установите ремень привода газораспределительного механизма
(см. Раздел 11 – «Ремень привода газораспределительного
механизма»).

Заправьте и удалите воздух из системы охлаждения (см. раздел 19 –
«Заправка системы охлаждения и удаление воздуха»).
