ЭЛЕКТРОПРОВОДКА

Сиденье водителя с запоминанием положения

88-7

88


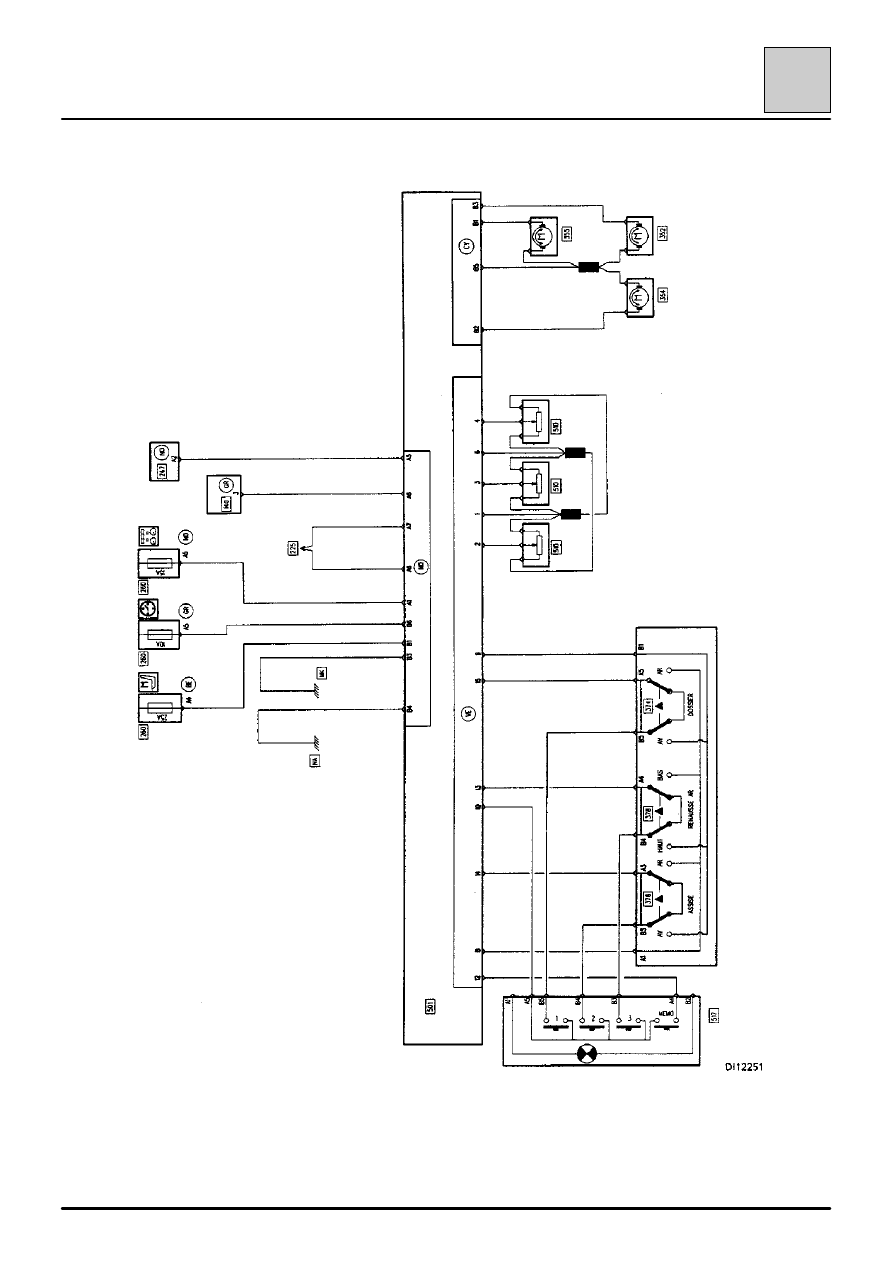

 СХЕМА


ЭЛЕКТРОПРОВОДКА

Сиденье водителя с запоминанием положения

88-8

88


 ОБОЗНАЧЕНИЯ


140

Замок двери водителя (концевой
выключатель, промежуточное закрытие)

225

Диагностический разъем

247

Панель приборов (сигнальная лампа
обогревателя сидения)

260

Блок плавких предохранителей

352

Электродвигатель спинки сиденья
водителя

354

Электродвигатель подушки сиденья
водителя

352

Электродвигатель салазок сиденья
водителя

374

Управление положением спинки сиденья
водителя

376

Управление положением салазок сиденья
водителя

378

Управление положением подушки сиденья
водителя

501

Модуль запоминания положения сиденья

510

Датчик хранящегося положения сиденья

517

Панель управления и запоминания





 НАХОЖДЕНИЕ НЕИСПРАВНОСТЕЙ

 При появлении неисправности в запоминающем
устройстве положения сиденья водителя
используйте прибор XR25.

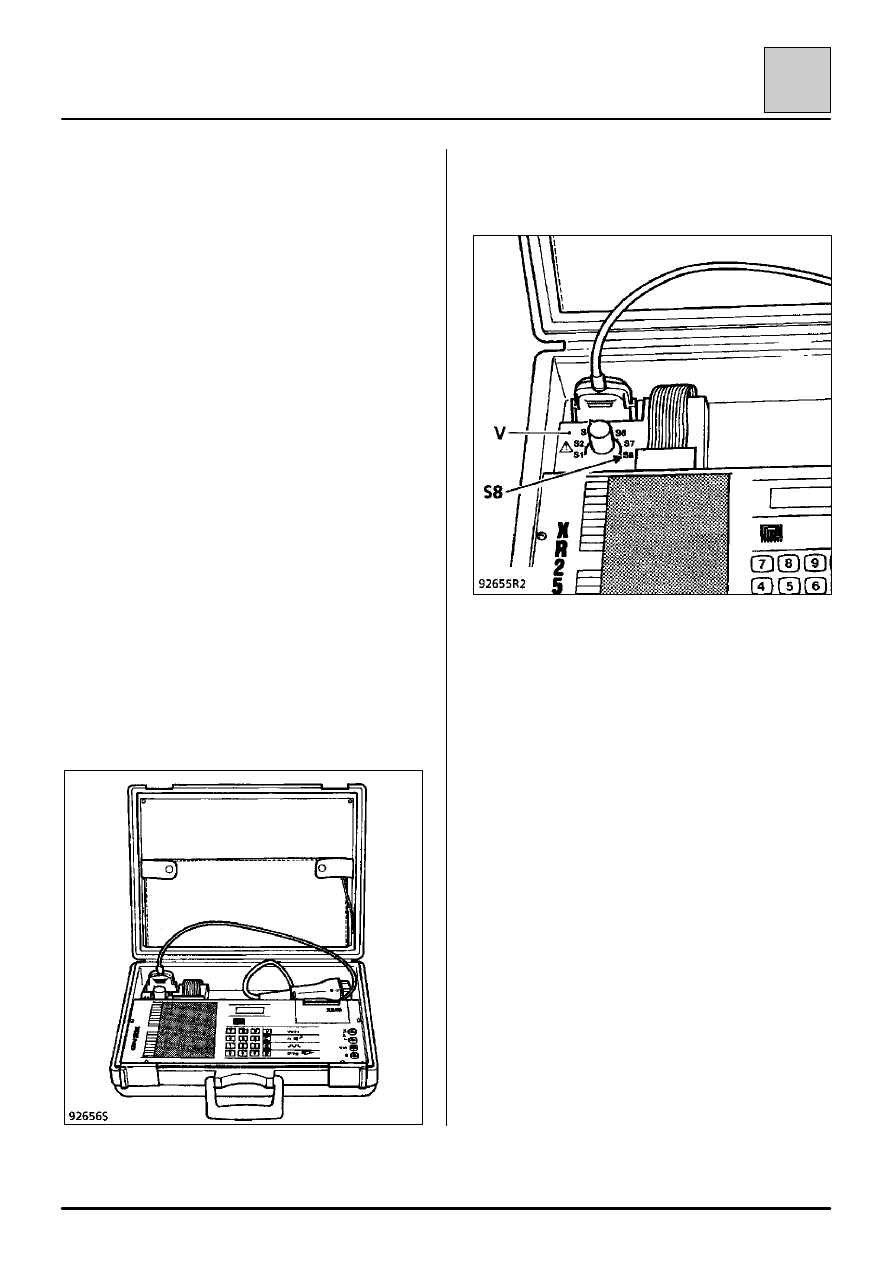

 ПОДСОЕДИНЕНИЕ ПРИБОРА XR25

 Подсоедините прибор XR25 к диагностическому
разъему автомобиля и установите селекторный
переключатель на S8.

 ПРИМЕЧАНИЕ: сигнальная лампа «V» не должна
высвечиваться. Если она высвечивается,
отсоедините и вновь присоедините прибор к
диагностическому разъему. Если она продолжает
высвечиваться, проверьте электропроводку
прибора XR25 и напряжение аккумуляторной
батареи.



ЭЛЕКТРОПРОВОДКА

Сиденье водителя с запоминанием положения

K56021.0

88-9

88


 НАХОЖДЕНИЕ НЕИСПРАВНОСТЕЙ – ВВЕДЕНИЕ

 ПРЕДУПРЕЖДЕНИЕ:


 При проведении проверок с использованием мультиметра не вводите в разъемы измерительный щуп
большого размера, который может повредить зажимы и привести к ухудшению контакта. Для всех
проверок или измерений, проводимых на зеленом 15-ти контактном разъеме следует использовать
контактную плату Elé. 1302.

 Контактная плата Elé. 1302 дает возможность:

– проверять проводимость. Для этого просто подсоедините эту контактную плату к зеленому 15-ти

контактному разъему модуля управления или к разъему со стороны электропроводки автомобиля.

– измерять напряжение, частоту и т. д. Для этого подсоедините эту контактную плату последовательно

между модулем управления и разъемом со стороны электропроводки автомобиля.

ЭЛЕКТРОПРОВОДКА

Сиденье водителя с запоминанием положения

88-10

88

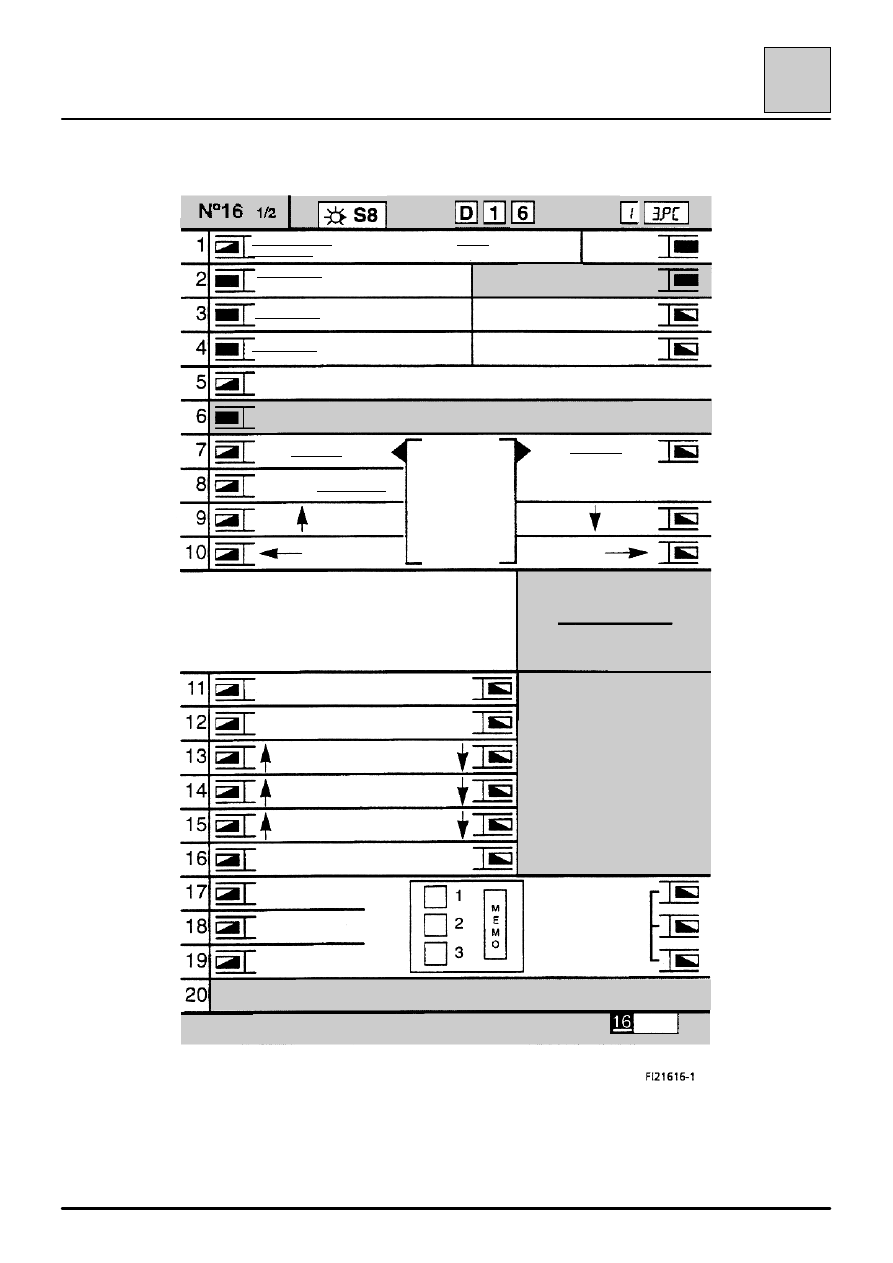

НАХОЖДЕНИЕ НЕИСПРАВНОСТЕЙ – КАРТОЧКА ПРИБОРА XR25

Барграфы на цветном фоне означают неисправность.
Барграфы на белом фоне означают состояние.

индикация

код

КОД ПРИНЯТ

Не высвечивается: (ПРОВЕРКА 1) выполняется

/Мигает: Переверните карту

Не изменяется: (ПРОВЕРКА 1) выполняется

/следует провести (ПРОВЕРКА 2)

Высвечивается: + после замка зажигания
присутствует

НАРУШЕНИЕ ПИТАНИЯ

Высвечивается: ВЫКЛЮЧАТЕЛЬ В ПОЛОЖ. «ВКЛ» Высвечивается: ПРИ ДВИЖЕНИИ НАЗАД

Высвечивается: + ВСПОМ. ОБОРУДОВАНИЯ

Высвечивается при ОТКРЫТОЙ
ДВЕРИ

Высвечивается, если присутствует сигнал ПДУ на открытие

Неисправность органов управления зеркалами (если автомобиль оснащен ими)

Выберите зеркало

заднего вида, затем
отрегулируйте его в

4-х направлениях.

Убедитесь в том, что

соответствующие

барграфы

высвечиваются.

ВОДИТЕЛЬ

ПОЛОЖЕНИЕ НЕЙТРАЛЬНОЕ

ВВЕРХ

ВЛЕВО

ПАССАЖИР

При этой проверке правый
барграф 3 не должен
высвечиваться

ВНИЗ

ВПРАВО

СИДЕНЬЕ ВОДИТЕЛЯ (ПРОВЕРКА 1)

Для проверки 2 введите: G 02*

Удалите код неисправности: G 0**

Конец проверки: G 13*

(не на х54 фаза 2)
Включите для проверки
(левый барграф 3 высвечивается)

От 11 до 19: Нажимайте на каждый рычаг

и следите, чтобы соответствующий

барграф высвечивался

ВПЕРЕД

ПРОДОЛЬНОЕ

ПЕРЕМЕЩЕНИЕ (СИДЕНЬЯ)

НАЗАД

ВПЕРЕД

СПИНКА

СИДЕНЬЯ

НАЗАД

ВВЕРХ

ЗАДНЯЯ ЧАСТЬ

ПОДУШКИ

ВНИЗ

Помощь: V 9

Возврат к режиму диагностики: D

Каталожный номер детали: G 70*

ВВЕРХ

ПЕРЕДНЯЯ ЧАСТЬ

ПОДУШКИ

ВНИЗ

ВВЕРХ

ПОДГОЛОВНИК

(СИДЕНЬЯ)

ВНИЗ

ВПЕРЕД

РУЛЕВОЕ

КОЛЕСО

НАЗАД

КНОПКА 1 НАЖАТА

КНОПКА 2 НАЖАТА

КНОПКА 3 НАЖАТА

НАЖАТА КНОПКА «MEMO»

РУС.

1РС если X 54 P1/P2

3

РС если X 56 P1/P2
