ЭЛЕКТРОПРОВОДКА

Сиденье водителя с запоминанием положения

88-3

88

•••• Сиденье

Сиденье содержит:

–

три электродвигателя (для осуществления
трех перемещений):

– продольного (салазки),

– задней части подушки,

– наклон спинки,


 каждый электродвигатель подсоединен к
гибкому тросу и редуктору для передачи
движения,


– три датчика положения (по одному на каждое

движение), встроенные в электродвигатели,


– панель управления для режима

автоматической регулировки положения,

– панель управления для режима ручной

регулировки положения.


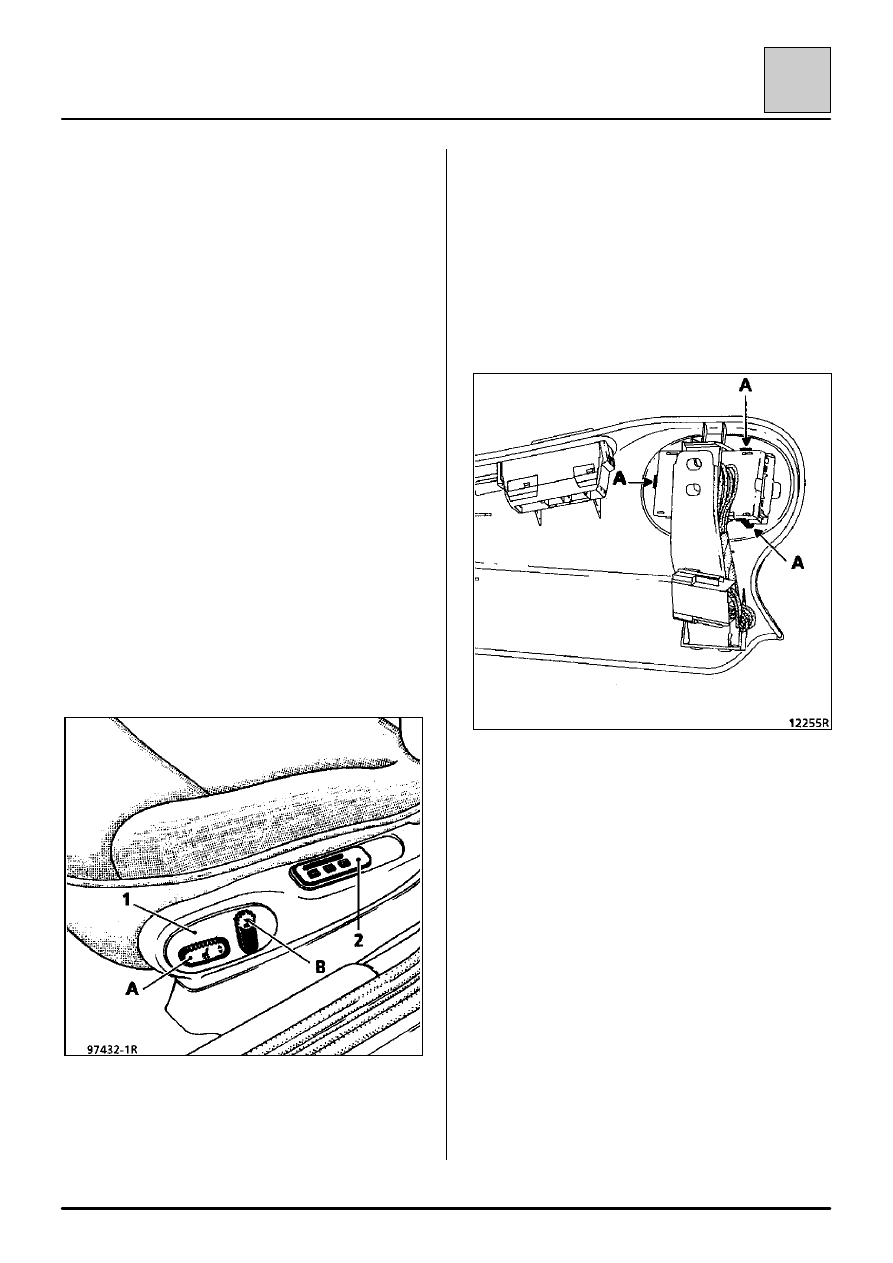

• ПАНЕЛЬ управления для режима ручной

регулировки положения (1)


 Панель расположена на внешней стороне
сиденья водителя в его передней части.

 Панель управления содержит:
– регулятор (А) «подушки сиденья»,

обеспечивающий продольное и вертикальное
перемещение подушки сиденья,

– регулятор (В) «спинки сиденья»,
обеспечивающий ее наклонное перемещение.

СНЯТИЕ

Панель управления прикреплен к крышке салазок
тремя металлическими фиксаторами (А).
Для ее снятия необходимо последовательно
нажать на фиксаторы пальцами, располагая их
между сиденьем и крышкой салазок.

Отсоедините и освободите разъем панели.

ЭЛЕКТРОПРОВОДКА

Сиденье водителя с запоминанием положения

88-4

88

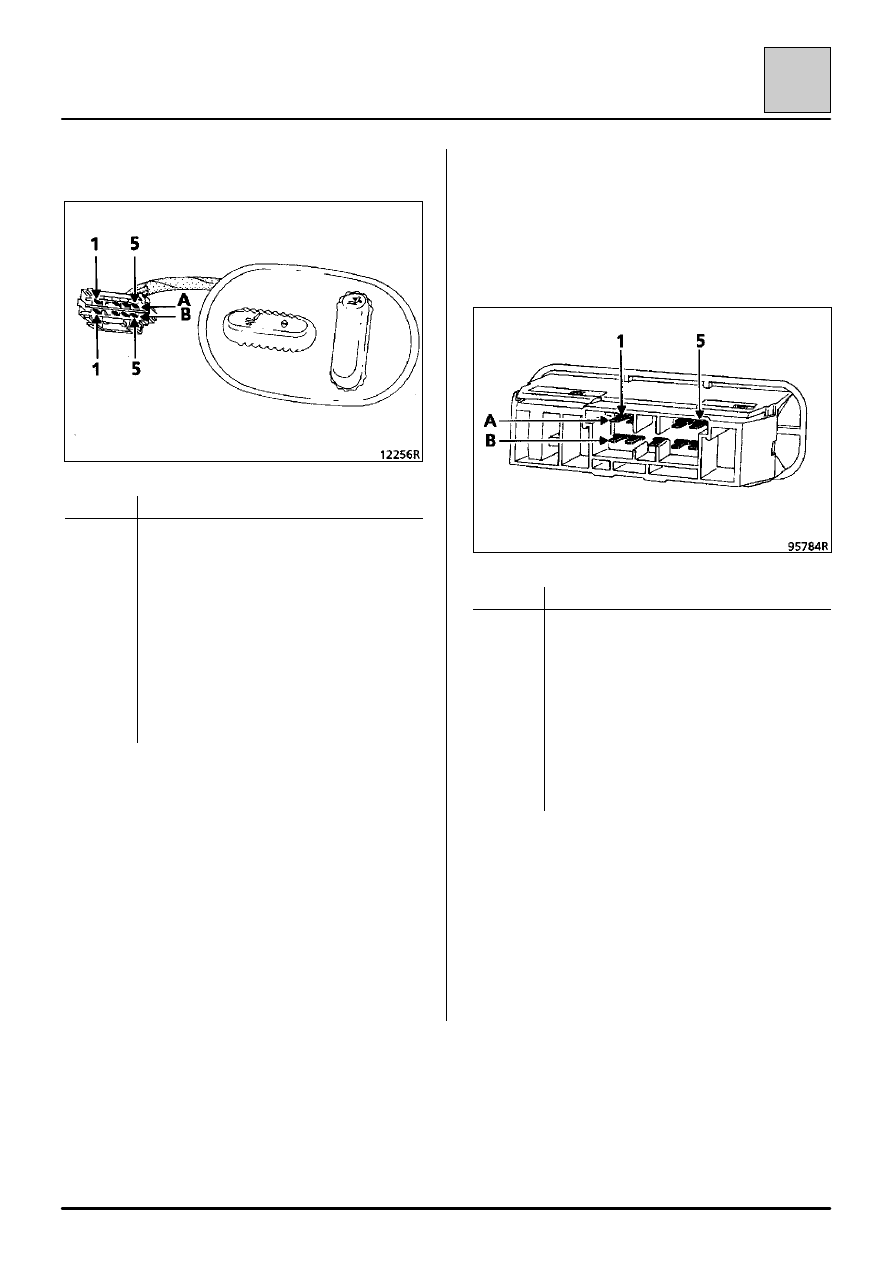

СОЕДИНЕНИЕ

Контакт

Назначение

А1

Заземление

А2

Не используется

А3

Продольное перемещение назад

А4

Опускание задней части подушки

А5

Наклон спинки сиденья назад

В1

Заземление

В2

Не используется

В3

Продольное перемещение вперед

В4

Подъем задней части подушки

В5

Наклон спинки сиденья вперед

•••• ПАНЕЛЬ управления для режима

автоматической регулировки положения (2).

На панели управления находятся:

– кнопка «MEMO», которая позволяет сохранить

все заданные положения,

– три кнопки 1, 2 и 3, которые позволяют вы-

брать три вида установки сиденья водителя:

– либо в режиме запоминания,

– либо в режиме вызова.

СНЯТИЕ

При помощи небольшой отвертки снимите
панель управления с крышки салазок.
Отсоедините разъем.

Соединение

Контакт

Назначение

А1

Не используется

А2

Не используется

А4

Кнопка управления «MEMO»

А5

Общий контакт управления памятью

В1

Не используется

В2

Не используется

В3

Кнопка 3

В4

Кнопка 2

В5

Кнопка 1

•••• Датчики положения

На каждом электродвигателе установлен один
датчик. Датчики установлены на выступающих
концах каждого электродвигателя.

Они постоянно передают в модуль управления
информацию о точном положении сиденья по
каждому параметру (продольное перемещение
подъем задней части подушки, наклон спинки).

ЭЛЕКТРОПРОВОДКА

Сиденье водителя с запоминанием положения

88-5

88

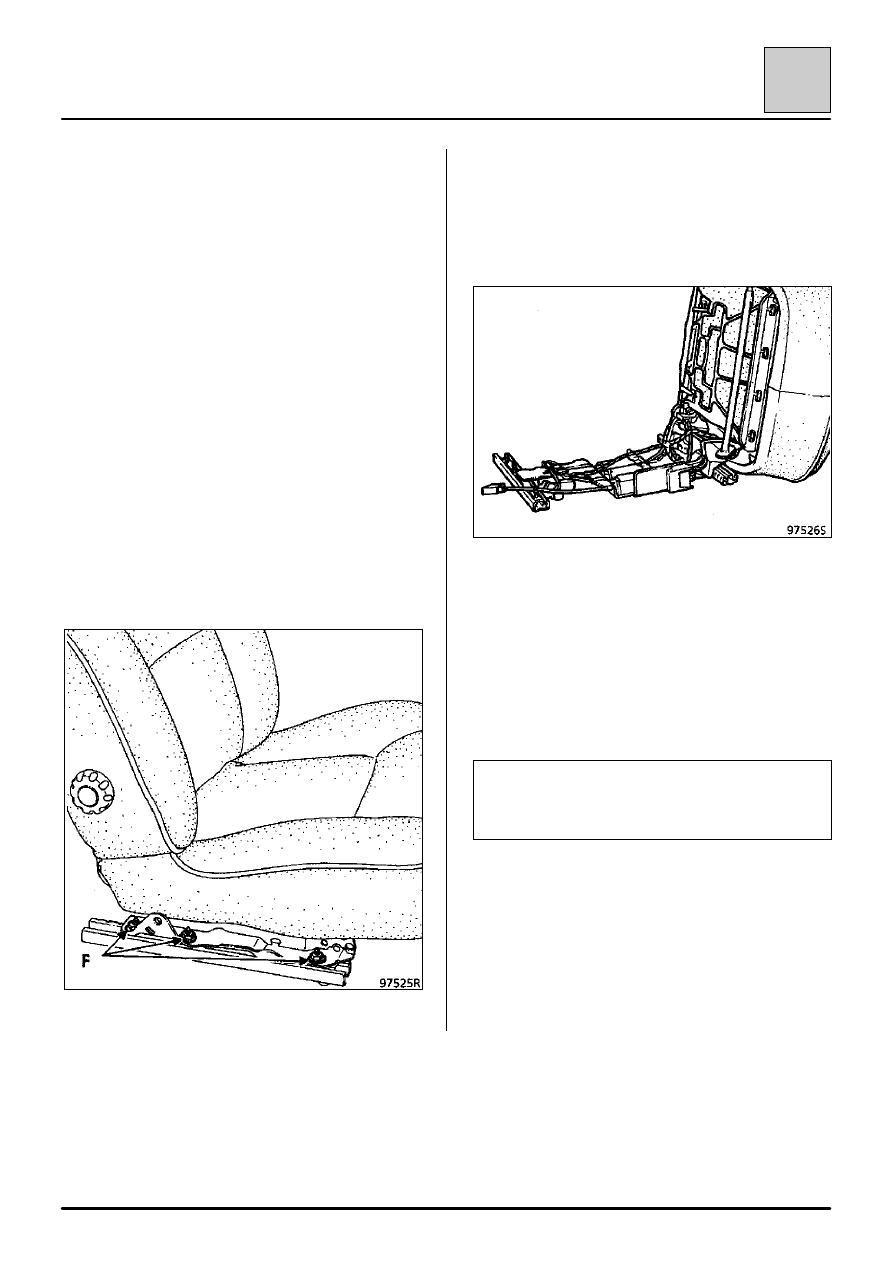

ЗАМЕНА ЭЛЕКТРОДВИГАТЕЛЕЙ

Снятие

Установите сиденье в вертикальное положение.

Отсоедините:
–

аккумуляторную батарею,

–

модуль управления (под сиденьем),

–

разъем устройства предварительного
натяжения,

–

разъем датчика устройства предупреждения о
незастегнутом ремне безопасности.


 Снимите:
– две панели управления,
– крышку салазок (три болта),
– нижний болт крепления ремня безопасности

(со стороны сиденья),

– четыре болта крепления сиденья в нижней

части кузова и снимите его с автомобиля,

– вторую крышку салазок сиденья после

удаления болта крепления устройства
предварительного натяжения,

– пять гаек крепления рамы сиденья к

салазкам (F).

Опрокиньте сидение так, чтобы не растянуть
гибкие тросы, при этом салазки останутся в
горизонтальном положении.

 Отсоедините гибкие тросы, чтобы полностью
освободить салазки.

 Отсоедините гибкий трос или тросы заменяемого
электродвигателя.

 Снимите:

– два болта крепления электродвигателя,

– электродвигатель и вровень отрежьте его

провода (с учетом последующего соединения).

ВАЖНО: в интересах стандартизации поставляе-
мый в качестве запасного электродвигатель
может иметь немного более высокую частоту
вращения.



 ПРИМЕЧАНИЕ: запрещается отсоединять датчик
от электродвигателя.

 Установка

 Запасной электродвигатель поставляется с прово-
дами длиной примерно 20 сантиметров (два про-
вода для питания электродвигателя и три провода
для датчика).

ЭЛЕКТРОПРОВОДКА

Сиденье водителя с запоминанием положения

88-6

88


 Электропроводка сиденья должна соединяться с
помощью термоусадочных муфт с металлическим
сердечником (см. P.R. 830 и метод в N.T. 8075),
при условии обеспечения правильного
совмещения цвета проводов.

 Чтобы произвести соединение, необходимо
обрезать пять проводов от электродвигателя и
датчика в сборе, а также соответствующие
провода сиденья (со стороны сиденья, после
удаления части оплетки), расположив их в
шахматном порядке.

 Установите новый электродвигатель, обеспечив
правильное расположение электропроводки, и
убедитесь в том, что каждый провод хорошо
изолирован (изолируйте электропроводку
изоляционной лентой).

 Установите сиденье в последовательности,
обратной последовательности снятия.


 ЗАМЕНА ЭЛЕКТРОПРОВОДКИ

 Электропроводку нельзя заменить, пока не снято
сиденье и салазки не отделены от рамы. См.
метод снятия электродвигателей.

 Снятие

 Обрежьте пять проводов трех электродвигателей
как можно ближе к электропроводке, оставив
большую длину кабеля со стороны
электродвигателя.

 Освободите электропроводку.

 Установите термоусадочные муфты с металли-
ческим сердечником (см. P.R. 830 и N.T. 8075) на
кабели электродвигателя, расположив места
соединения с некоторым интервалом.

 Установка

 Установите новую электропроводку.

 Соедините электродвигатели с электропроводкой
в соответствии с цветом проводов, по возможнос-
ти разместив муфты в шахматном порядке.

 Проверьте расположение отремонтированной
проводки, чтобы обеспечить подвижность сиденья
и салазок.

 Установите сиденье в последовательности,
обратной последовательности снятия.

 ВАЖНОЕ ПРИМЕЧАНИЕ

 Работы с электродвигателями или с
электропроводкой не влияют на работу сиденья.
После этих операций не требуется никакой
регулировки.

 С другой стороны, операции по снятию и
установке оси или салазок могут вызвать
отклонения от первоначальной установки.

 В этом случае, чтобы для пользователя не стали
неожиданностью установки, отличные от его
собственных, рекомендуется после выполнения
работ провести процедуру повторной инициали-
зации модуля управления (см. параграф
«Процедура повторной инициализации модуля
управления»).

 ПРОЦЕДУРА ПОВТОРНОЙ ИНИЦИАЛИЗАЦИИ
МОДУЛЯ УПРАВЛЕНИЯ

 Эта процедура дает возможность удалить все
хранящиеся в памяти модуля управления
положения (см. примечание вверху).

– Подсоедините прибор XR25 к диагностичес-

кому разъему автомобиля и установите
переключатель IS0 на S8.

– Введите код

– На дисплее появится следующее:

затем

– Введите код

Зуммер прибора XR25 подтвердит, что хранящие-
ся в модуле управления положения сиденья
удалены.
