ПНЕВМОСИСТЕМА С ЭЛЕКТРОННЫМ УПРАВЛЕНИЕМ

Система поддержания высоты кузова

38

38-13

ДАТЧИК ВЫСОТЫ

Снятие

Отсоедините аккумуляторную батарею.

Снимите:
−  соединительную тягу датчика высоты

(шаровой шарнир),

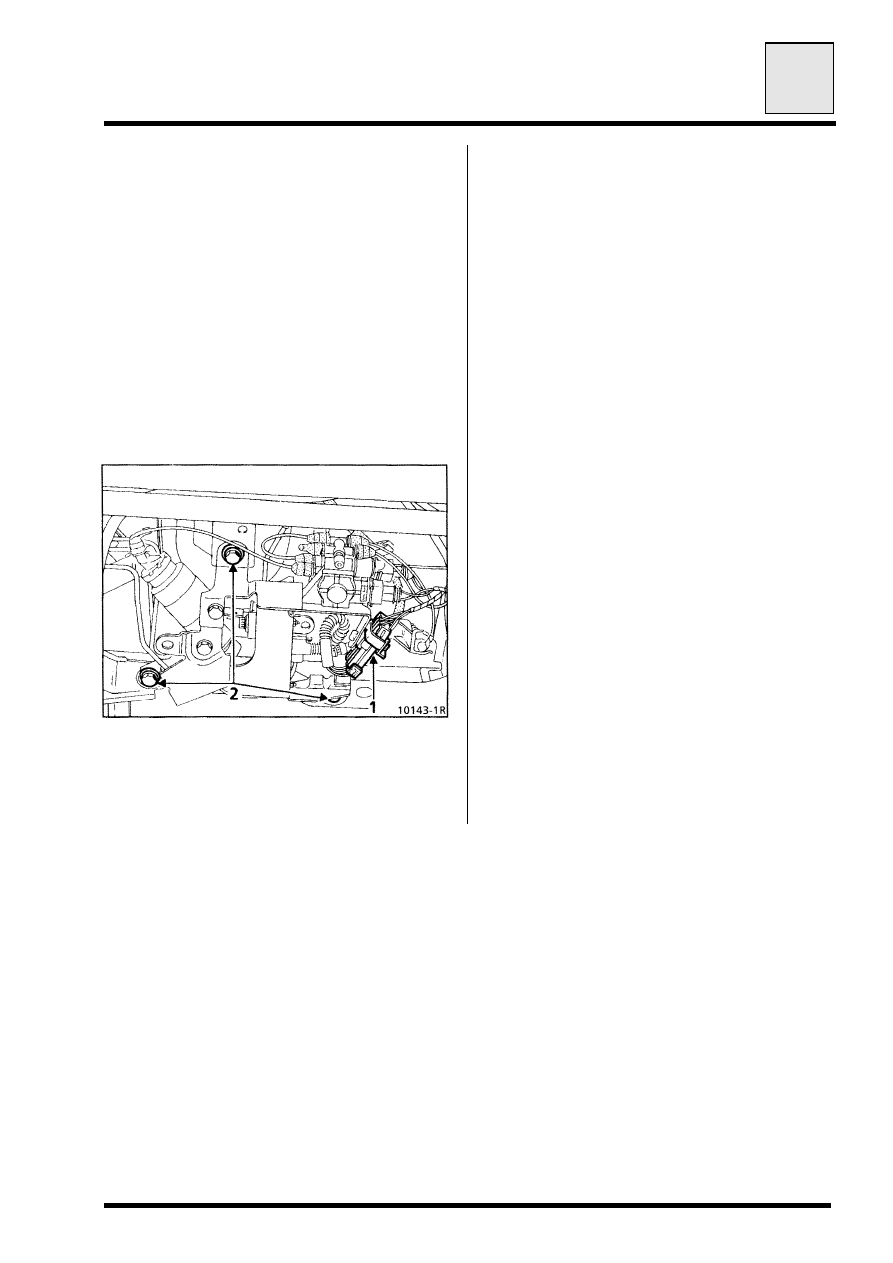

−  электрический разъем (1),

−  болт крепления датчика высоты на

кронштейне,

−  три болта крепления (2) кронштейна,

чтобы снять датчик высоты,

−  датчик высоты.






 Установка

 Установка выполняется в
последовательности, обратной снятию.

КРОНШТЕЙН ДАТЧИКА ВЫСОТЫ

 Снятие

 Снимите:
−  соединительную тягу датчика высоты

(шаровой шарнир),

−  электромагнитный клапан с реле

давления,

−  электрический разъем датчика высоты,

−  болты крепления регулятора тормозных

сил,

−  болты крепления кронштейна датчика

высоты,

−  соединение правого заднего тормозного

гидравлического трубопровода.


 Снимите:
−  монтажный пластиковый желобок

гидравлического шланга,

−  кронштейн.


 Снимите кронштейн датчика высоты.

 Установка

 Установка выполняется в
последовательности, обратной снятию.

 Удалите воздух из тормозного
гидроконтура.


ПНЕВМОСИСТЕМА С ЭЛЕКТРОННЫМ УПРАВЛЕНИЕМ

Система поддержания высоты кузова

38

38-14

ПРОВЕРКИ

 После завершения работ с пневмосистемой или
задним мостом.

 Установите ненагруженный автомобиль на
ровной поверхности:
−  с полным топливным баком,

−  с правильным давлением в шинах.


 Проверьте давление воздуха в пневмоконтуре.

 Для этого подсоедините воздушный манометр к
4-канальному пневмораспределителю и снимите
показания манометра по истечении 2,5 минут.

−  Высота кузова автомобиля слишком

большая (в ненагруженном состоянии)

Если манометр покажет давление в
пневмоконтуре 0,7 ± 0,3 бар, проверьте
правильность положения соединительной
тяги.

Если манометр покажет давление более
2,5 бар, то обратитесь к соответствующему
алгоритму поиска неисправностей.


−  Высота кузова автомобиля слишком

маленькая

См. соответствующий алгоритм поиска
неисправностей.

ПНЕВМОСИСТЕМА С ЭЛЕКТРОННЫМ УПРАВЛЕНИЕМ

Система поддержания высоты кузова

38

38-15

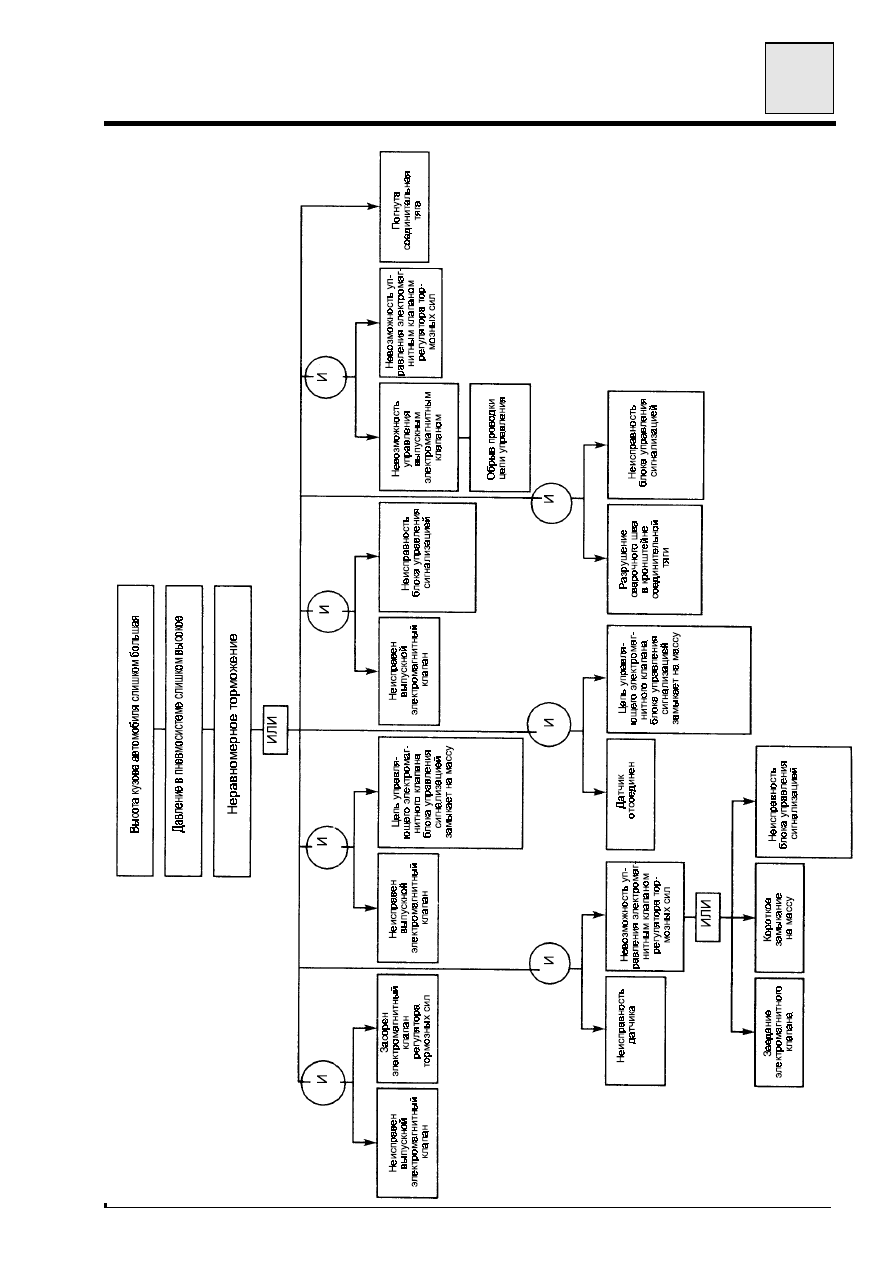

АЛГОРИТМ ПОИСКА НЕИСПРАВНОСТЕЙ ПРИ СЛИШКОМ БОЛЬШОЙ ВЫСОТЕ КУЗОВА АВТОМОБИЛЯ

ПНЕВМОСИСТЕМА С ЭЛЕКТРОННЫМ УПРАВЛЕНИЕМ

Система поддержания высоты кузова

38

38-16

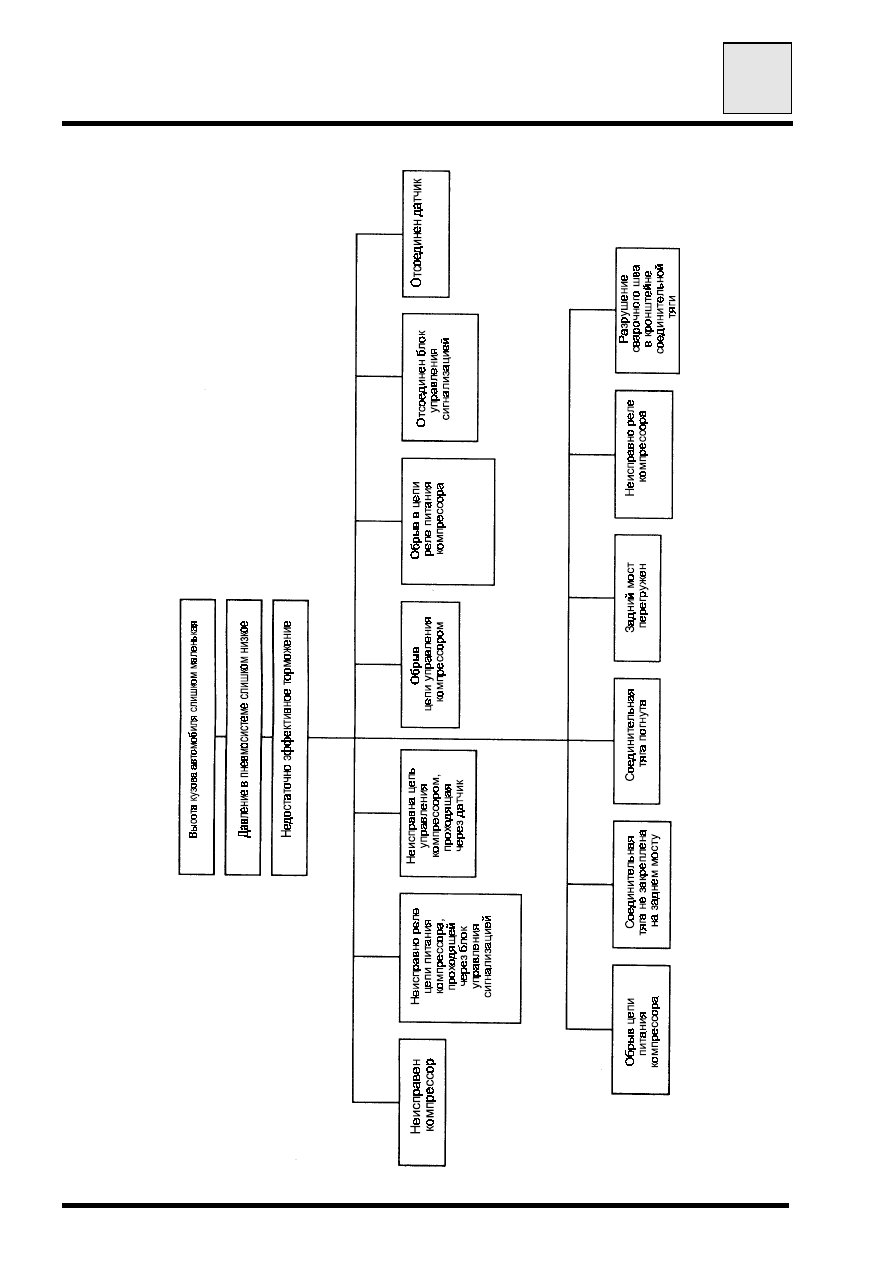

 АЛГОРИТМ ПОИСКА НЕИСПРАВНОСТЕЙ ПРИ СЛИШКОМ НИЗКОЙ ВЫСОТЕ КУЗОВА АВТОМОБИЛЯ
