Renault Laguna I. Руководство - часть 404





ПНЕВМОСИСТЕМА С ЭЛЕКТРОННЫМ УПРАВЛЕНИЕМ

Система поддержания высоты кузова

38

38-9

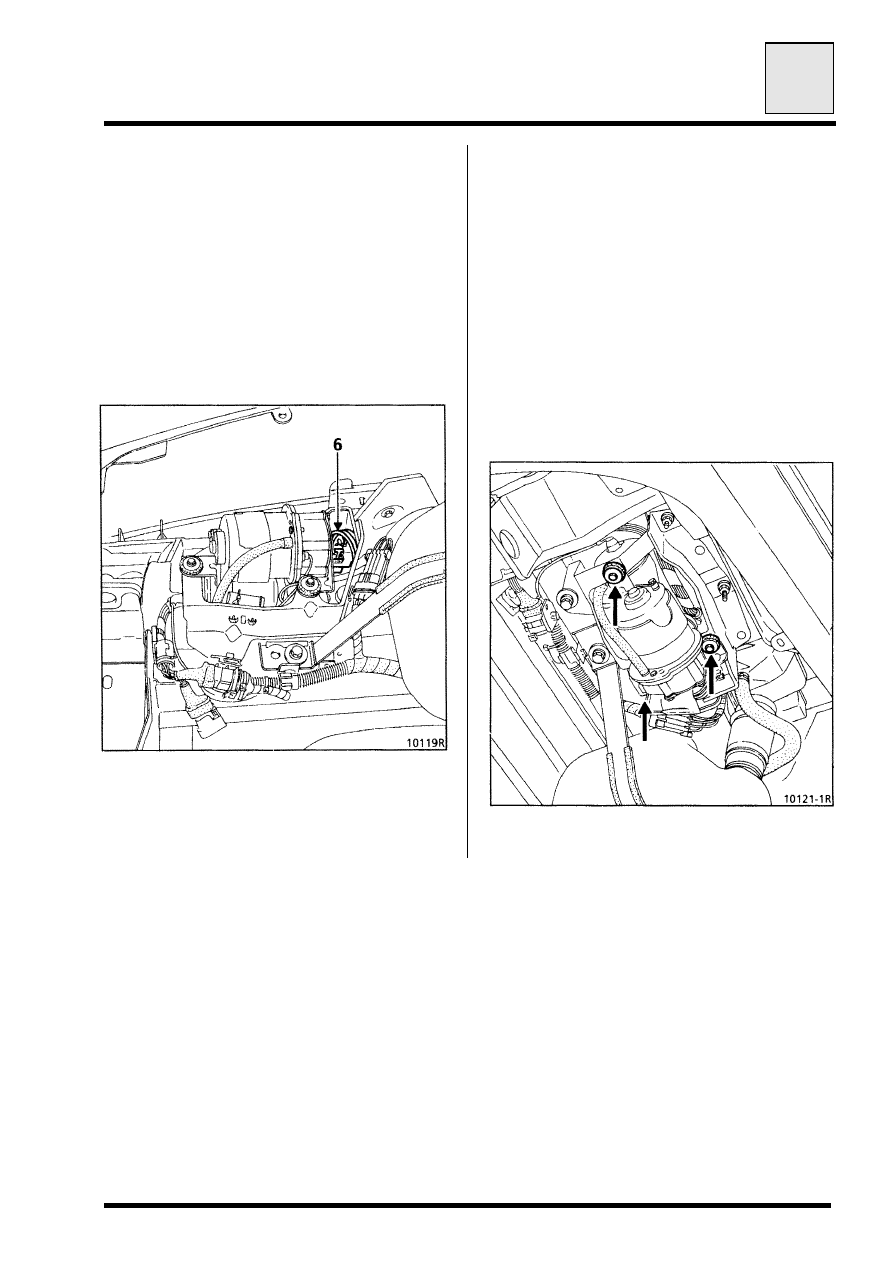

СИЛОВОЕ РЕЛЕ

 Эта операция должна выполняться после
снятия узла компрессора.

 Снятие

 Снимите:
−

−

−

−  электрический разъем,

−

−

−

−  болт крепления реле (металлического

монтажного кронштейна),

−

−

−

−  реле (6).






 Установка

 Установка выполняется в
последовательности, обратной снятию.

РЕЗИНОМЕТАЛЛИЧЕСКИЕ ОПОРЫ

 Снятие

 Отверните 3 болта крепления узла
компрессора на кронштейне.

 Снимите резинометаллические опоры.

 Установка

 Установите на место новые
резинометаллические опоры.

 Заверните 3 болта крепления.






ПНЕВМОСИСТЕМА С ЭЛЕКТРОННЫМ УПРАВЛЕНИЕМ

Система поддержания высоты кузова

38

38-10

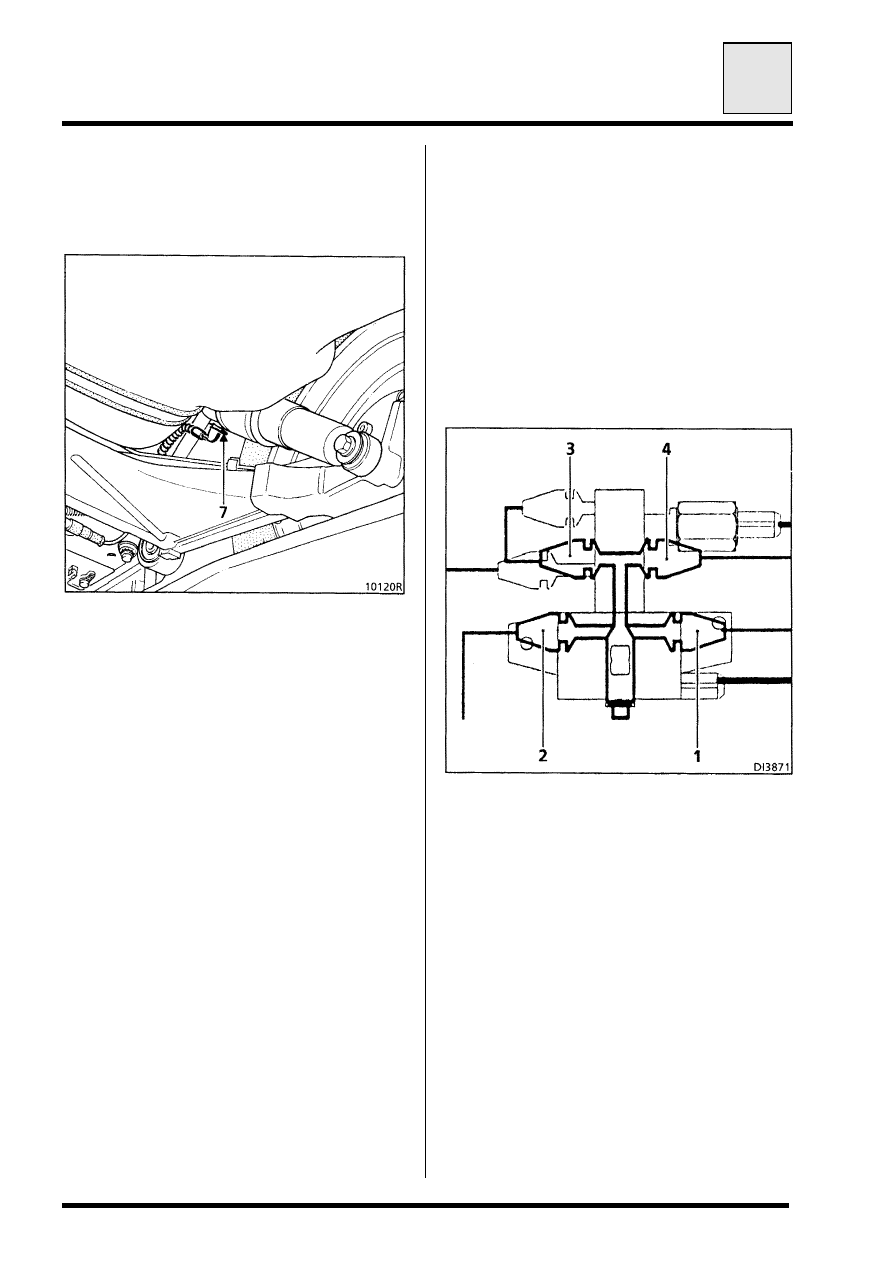

АМОРТИЗАТОР



 Снятие



 Отсоедините воздуховод от амортизатора,
освободив зажим (7).



 Установите автомобиль на двухстоечный

подъемник и снимите:

−

−

−

−  колесо,

−

−

−

−  верхний болт крепления,

−

−

−

−  нижний болт крепления.



 Установка



 Установите:

−

−

−

−  амортизатор,

−

−

−

−  два болта крепления (предварительно

смазанные смазкой MOLYKOTE BR2),

−

−

−

−  колесо.



 На автомобиле, стоящем на земле,
затяните болты крепления с указанными
ниже моментами:
−  верхний болт крепления:

 120 Н·м

−  нижний болт крепления:

 100 Н·м



 ВНИМАНИЕ:

 Все амортизаторы, проработавшие на

автомобиле в течение пробега в 1000 км

при нормальных условиях вождения без

пневматического давления в камерах,

должны быть заменены в обязательном

порядке (например, при отсоединенных

воздуховодах). Эта рекомендация должна

соблюдаться независимо от величины

нагрузки при эксплуатации автомобиля.

Поскольку камеры двух амортизаторов

соединены между собой пневматически,

амортизаторы следует заменять парами.

4-КАНАЛЬНЫЙ
ПНЕВМОРАСПРЕДЕЛИТЕЛЬ

 Снятие

 Отсоедините 4 воздуховода:
−

−

−

−  впускной воздуховод (1) компрессора,

−

−

−

−  выпускной воздуховод к левому

амортизатору (2),

−

−

−

−  выпускной воздуховод к

электромагнитному клапану (3),

−

−

−

−  выпускной воздуховод к правому

амортизатору (4).






 Отсоедините 4-канальный
пневмораспределитель от
электромагнитного клапана и снимите его.

 Установка

 Установка выполняется в
последовательности, обратной снятию.

ПНЕВМОСИСТЕМА С ЭЛЕКТРОННЫМ УПРАВЛЕНИЕМ

Система поддержания высоты кузова

38

38-11

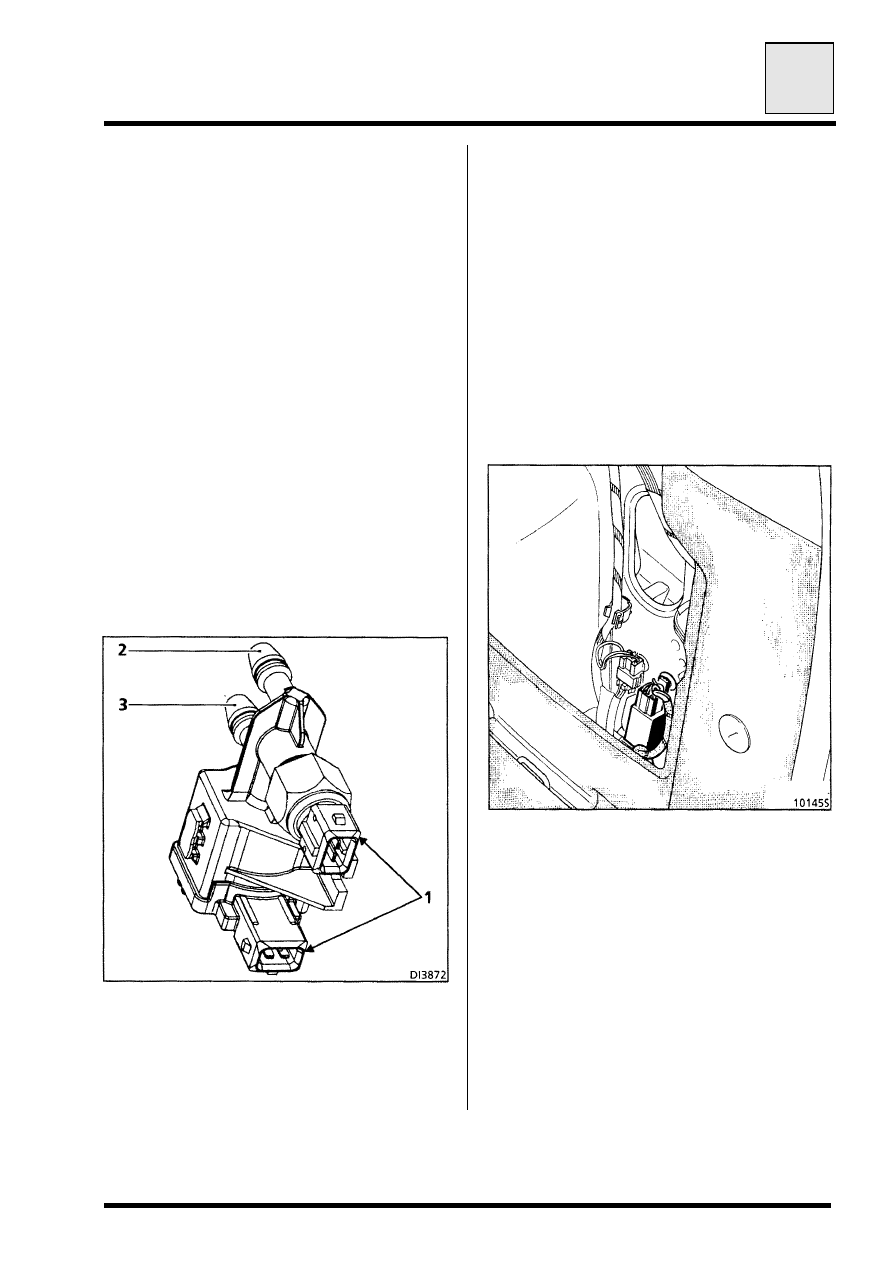

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН С РЕЛЕ
ДАВЛЕНИЯ

 Снятие

 Отсоедините аккумуляторную батарею.

 Отсоедините 2 электрических разъема (1).

 Отсоедините 4-канальный
пневмораспределитель и освободите его.

 Отсоедините 2 воздуховода:
−  впускной воздуховод 4-канального

пневмораспределителя (2),

−  выпускной воздуховод к регулятору

тормозных сил (3).


 Снимите:
−  два болта крепления электромагнитного

клапана с реле давления на кронштейне
датчика высоты кузова,

−  электромагнитный клапан с реле

давления.






 Установка

 Установка выполняется в
последовательности, обратной снятию.


БЛОК УПРАВЛЕНИЯ СИГНАЛИЗАЦИЕЙ

 Снятие

 Отсоедините аккумуляторную батарею.

 В багажном отсеке:
−  снимите крышку с правой стороны,

−  снимите облицовку, чтобы получить

доступ к блоку управления
сигнализацией.


 Снимите:
−  электрический разъем,

−  блок управления сигнализацией.






 Установка

 Установка выполняется в
последовательности, обратной снятию.

ПНЕВМОСИСТЕМА С ЭЛЕКТРОННЫМ УПРАВЛЕНИЕМ

Система поддержания высоты кузова

38

38-12

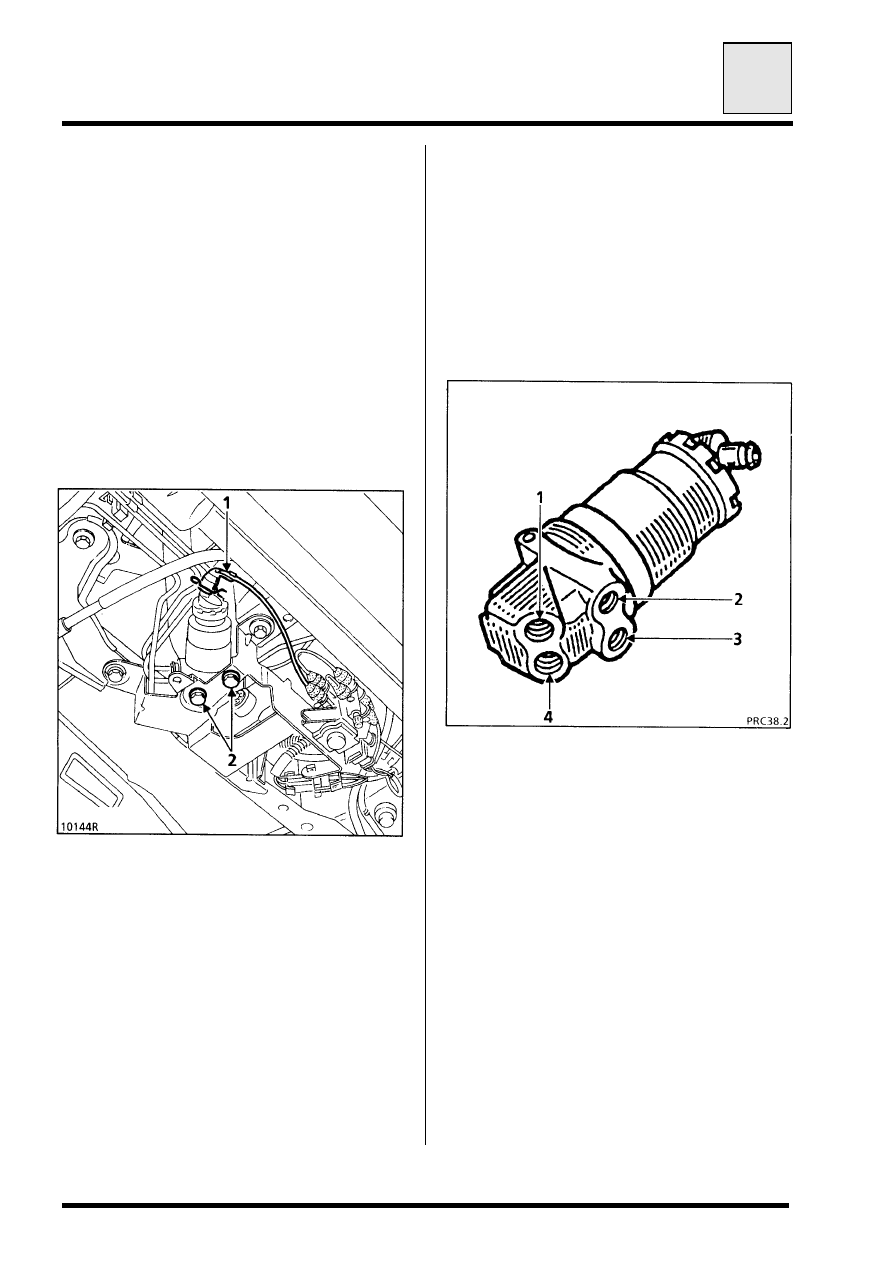

РЕГУЛЯТОР ТОРМОЗНЫХ СИЛ

 Это устройство не регулируется.

 Оно включается под давлением сжатого
воздуха в пневмоконтуре.

 Снятие

 Снимите:
−  впускной трубопровод сжатого воздуха

(1),

−  4 тормозных гидравлических

трубопровода,

−  2 болта (2) крепления регулятора

тормозных сил на кронштейне датчика
высоты.

Установка

Установка выполняется в
последовательности, обратной снятию.
Обращайте внимание на правильное
подсоединение тормозных гидравлических
трубопроводов:
1.  Заднего левого трубопровода.
2.  Переднего правого трубопровода.
3.  Переднего левого трубопровода.
4.  Заднего правого трубопровода.

Удалите воздух из тормозной системы.

СОЕДИНИТЕЛЬНАЯ ТЯГА ДАТЧИКА
УРОВНЯ

Снятие

Отсоедините соединительную тягу от
заднего моста.

Вскройте пластмассовый шаровой шарнир
соединительной тяги на стороне рычага
датчика уровня и снимите шаровой
шарнир.

Снимите соединительную тягу.

Установка

Установка выполняется в
последовательности, обратной снятию.
