55-8

ВНЕШНИЕ ЭЛЕМЕНТЫ ЗАЩИТЫ

Декоративная накладка нижней части

двери задка модели К56

55

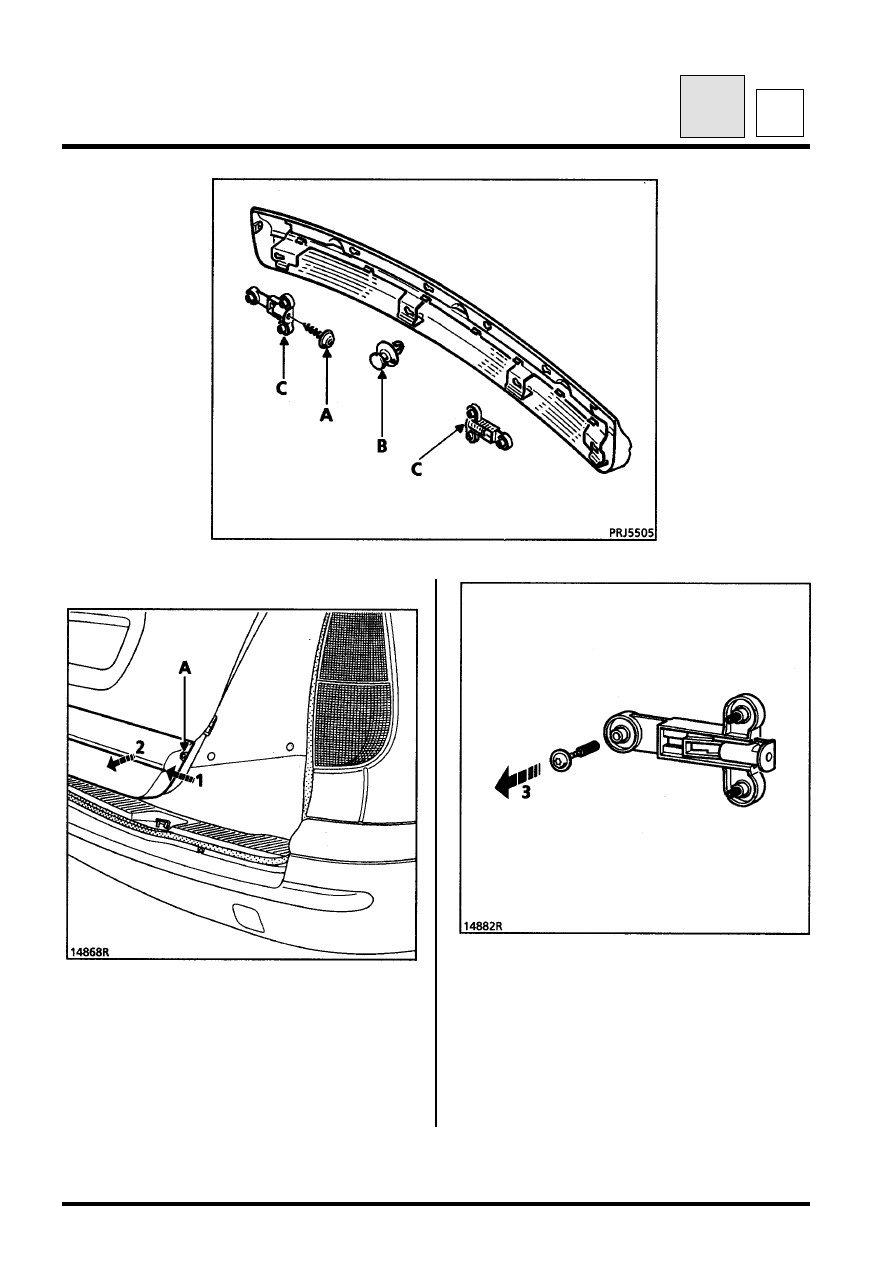

СНЯТИЕ

Отверните крепежные винты (A).

Переместите (1) влево накладку
приблизительно на 10 мм.

Извлеките пистон (2) из накладки (B),
потянув его назад.

ПРИМЕЧАНИЕ. Разборка подвижного
держателя (C).

Удалите с помощью фасонного винта-
самореза пластмассовые оси (3) из трех
отверстий держателя.

Снимите держатель с двери.

С

ВНЕШНИЕ ЭЛЕМЕНТЫ ЗАЩИТЫ

Декоративная накладка нижней части

двери задка модели К56

55

55-9

С

УСТАНОВКА

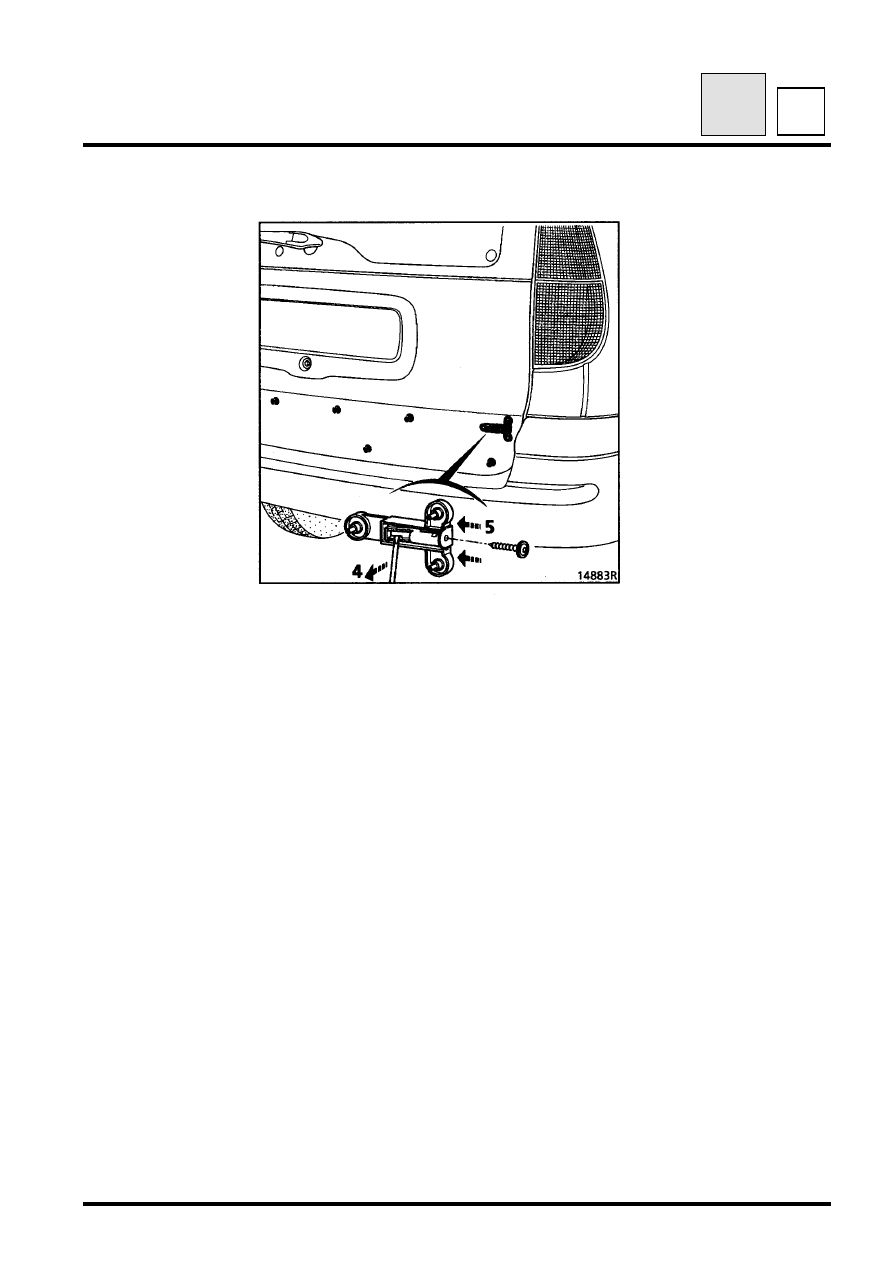

При установке подвижного держателя (C) только с
правой стороны убедитесь, что он достаточно
выдвинут для закрепления накладки.

Если это не так, поднимите язычок (4) и толкните
влево (5) до упора подвижную часть держателя.

Установите декоративную накладку.

57-1

ДЕТАЛИ ИНТЕРЬЕРА

Передняя панель

57

ОСОБЕННОСТИ

Надувная подушка безопасности снабжена

новой надувной оболочкой (модуль с

маркировкой SRP).

Модуль надувной подушки безопасности для

пассажира "AIRBAG-SRP" закреплен на

передней панели напротив переднего

пассажира.

Перед снятием передней панели

необходимо снять модуль надувной подушки

безопасности.

ВНИМАНИЕ.
Перед любой работой с модулем надувной

подушки безопасности AIRBAG необходимо

ознакомиться с техническим описанием

AIRBAG LAGUNA Phase II, глава 88 "

Описание электрических схем".
После срабатывания подушки безопасности

необходимо заменить переднюю панель в

связи с деформированием и разрушением

элементов крепления.
ВНИМАНИЕ.
Запрещается:

-  помещать пиротехническую систему

(источник давления или надувную

подушку) вблизи источника тепла или

открытого огня из-за риска срабатывания

системы,

-  замерять сопротивление электрических

цепей омметром или другим

измерительным прибором из-за риска

срабатывания системы под действием

электрического тока приборов.

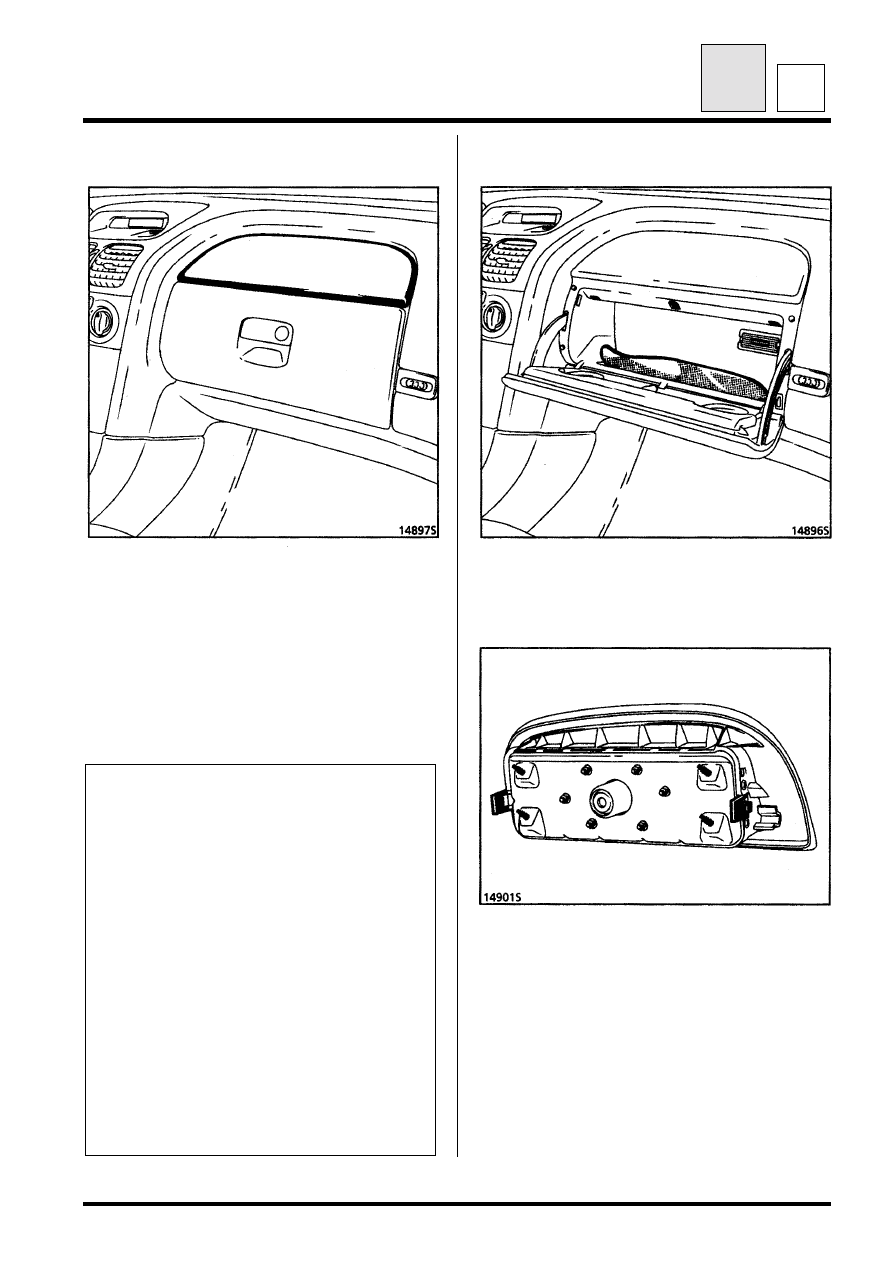

СНЯТИЕ МОДУЛЯ НАДУВНОЙ ПОДУШКИ
БЕЗОПАСНОСТИ

Снимите перчаточный ящик (6 винтов).

Отсоедините электрический разъем.

Отверните четыре крепежные гайки.

Нажмите на лапки для освобождения
модуля надувной подушки безопасности.

А
