Renault Laguna I. Руководство - часть 388

55-1

ВНЕШНИЕ ЭЛЕМЕНТЫ ЗАЩИТЫ

Передний бампер

55

СНЯТИЕ

ПРИМЕЧАНИЕ. Для снятия переднего
бампера нет необходимости снимать
номерной знак.

На бампере Фазы II центральный крепежный
винт не устанавливают.

Снимите защитные пластмассовые кожухи с
нижней части кузова.

A

ВНЕШНИЕ ЭЛЕМЕНТЫ ЗАЩИТЫ

Передний бампер

55

55-2

A

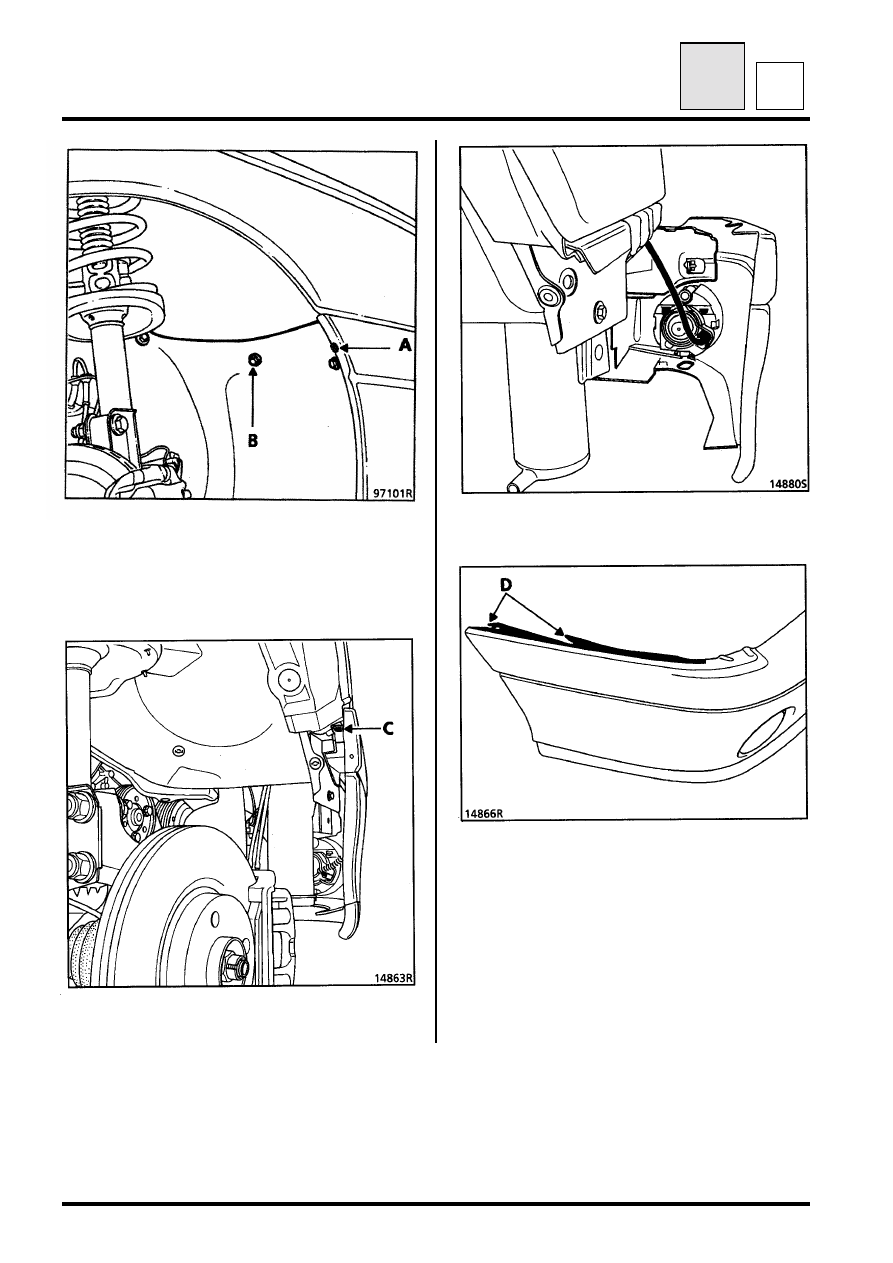

Снимите:

-  винты (A),(B) бокового крепления

подкрылков,







-  винты (C) бокового крепления,





-  разъем противотуманных фар.

Освободите пазы (D) от центрирующих
фиксаторов (E) бокового опорного
кронштейна, закрепленного на переднем
крыле (см. рисунок ниже).

Для этого потяните вперед бампер и
снимите его.

ВНЕШНИЕ ЭЛЕМЕНТЫ ЗАЩИТЫ

Передний бампер

55

55-3

A

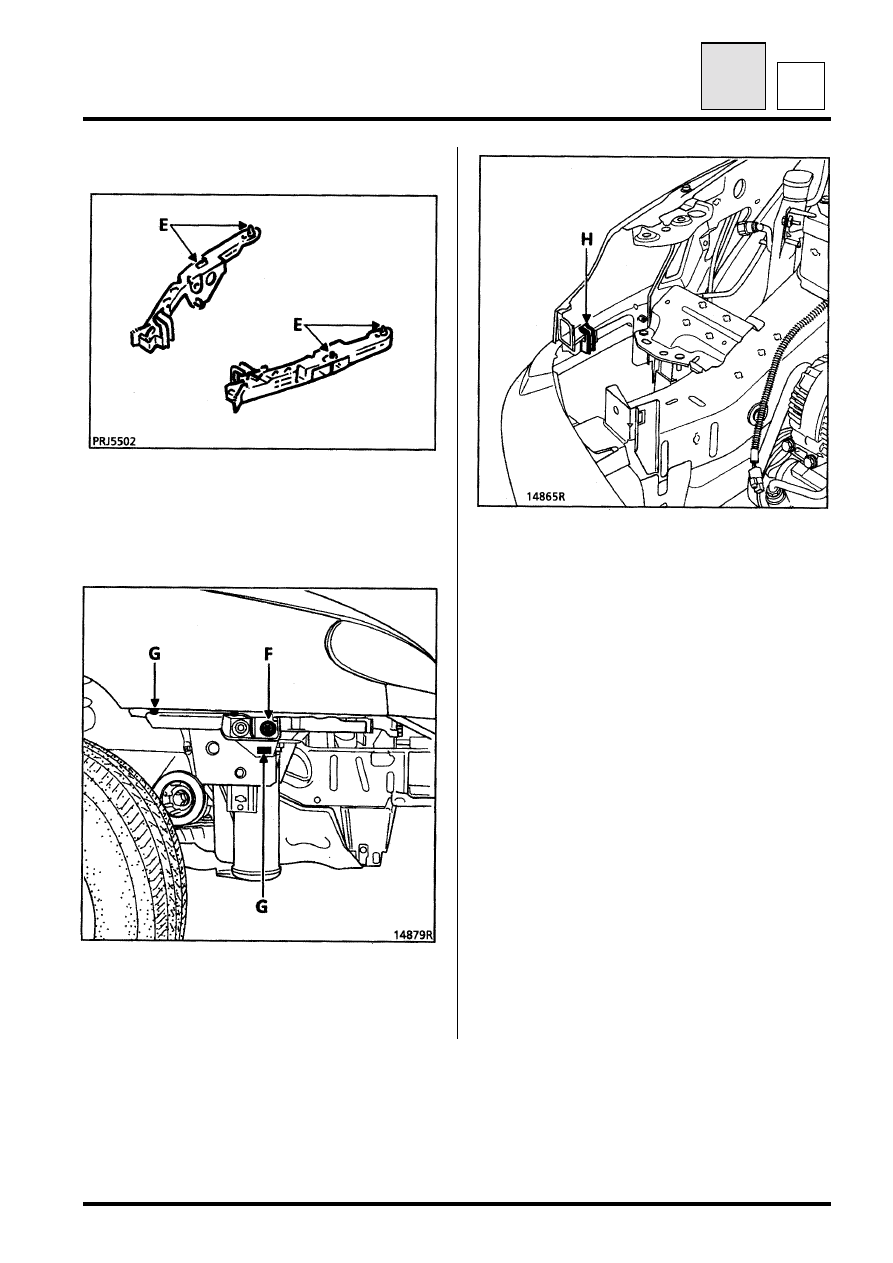

СНЯТИЕ БОКОВГО ОПОРНОГО
КРОНШТЕЙНА

Кронштейн обеспечивает фиксацию
бампера на крыле и равномерный зазор
между кузовом и бампером при закреплении
его на кузове.

Отвинтить винт (F).

Отсоединить пластмассовую лапку (G).

Для снятия опорного кронштейна наклоните
его вперед для освобождения скобы (H) из
зацепления с внутренней кромкой крыла.
