СТЕКЛА

Опускное стекло передней и задней дверей

54

ВВЕДЕНИЕ

Нижняя металлическая окантовка стекла
отсутствует.

Приводная кулиса стеклоподъемника
закреплена на стекле новыми зажимами,
установленными непосредственно на
стекле.

Ниже приведено описание метода установки
нового крепления.

УСТАНОВКА

Скобы зажимов типа пластиковых штифтов
закреплены в двух отверстиях в стекле. Эти
отверстия расположены в тех же местах, что
и точки крепления прежней металлической
обоймы.

Для установки скобы зажима на стекле
необходимо:

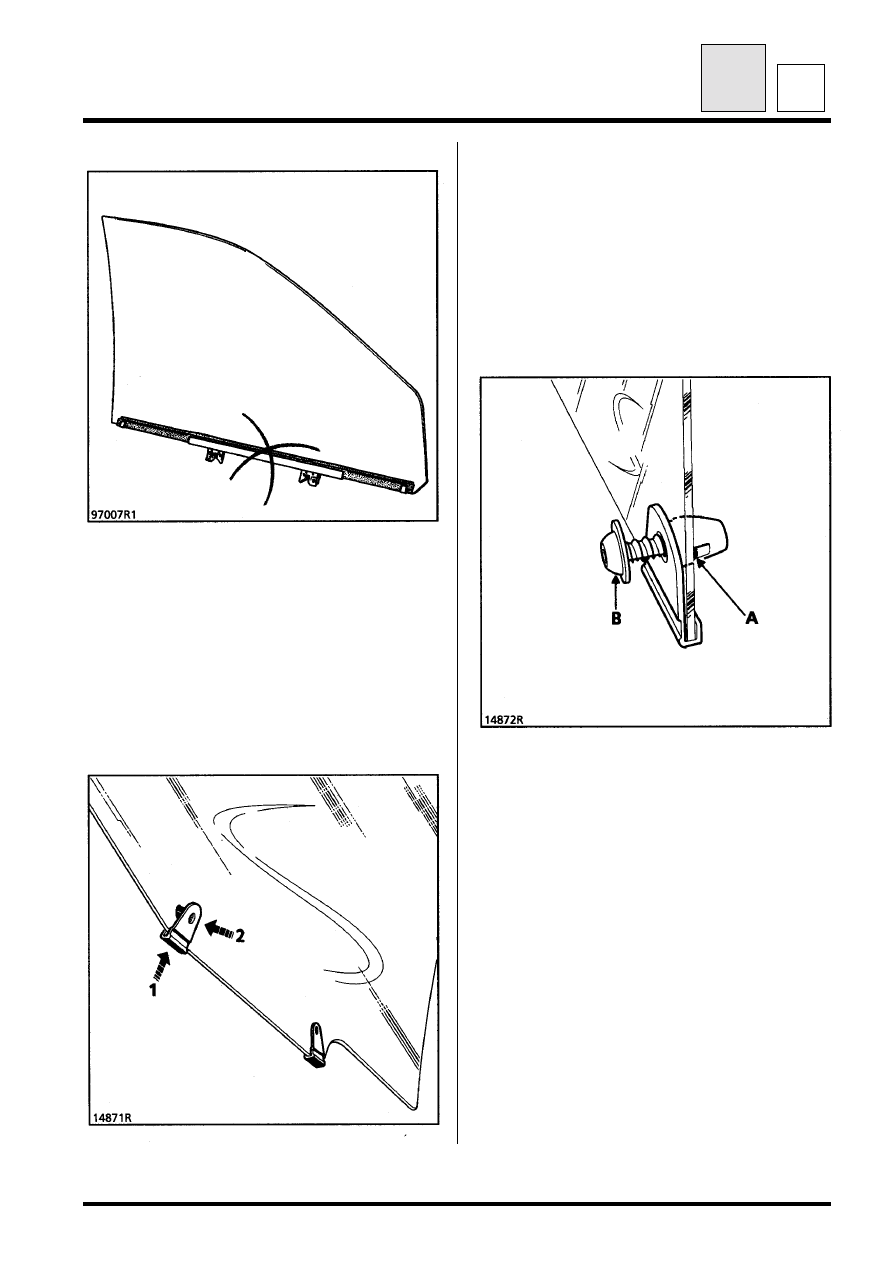

-  установить часть (1) скобы на кромку

стекла,

-  вставить штифт (2) в отверстие стекла.

ВНИМАНИЕ. Проверьте правильность
расположения упора (A) со стороны
наружной поверхности стекла и убедитесь,
что упор не зажат внутри крепежного
отверстия.

Упор прижимается к стеклу под действием
затяжки крепежного винта (B) (в точках
крепления стеклоподъемника).

A

СТЕКЛА

Опускное стекло передней и задней дверей

54

54-2

A

Подвижную кулису стеклоподъемника (С)
закрепить на стекле с помощью
специальных крепежных винтов (B).

Для этого необходимо:
-  закрепить зажимы на стекле,
-  установить стекло в проем двери в

закрытом положении и закрепить его с
помощью полосок липкой ленты.

Убедитесь, что стекло находится в верхнем
положении.

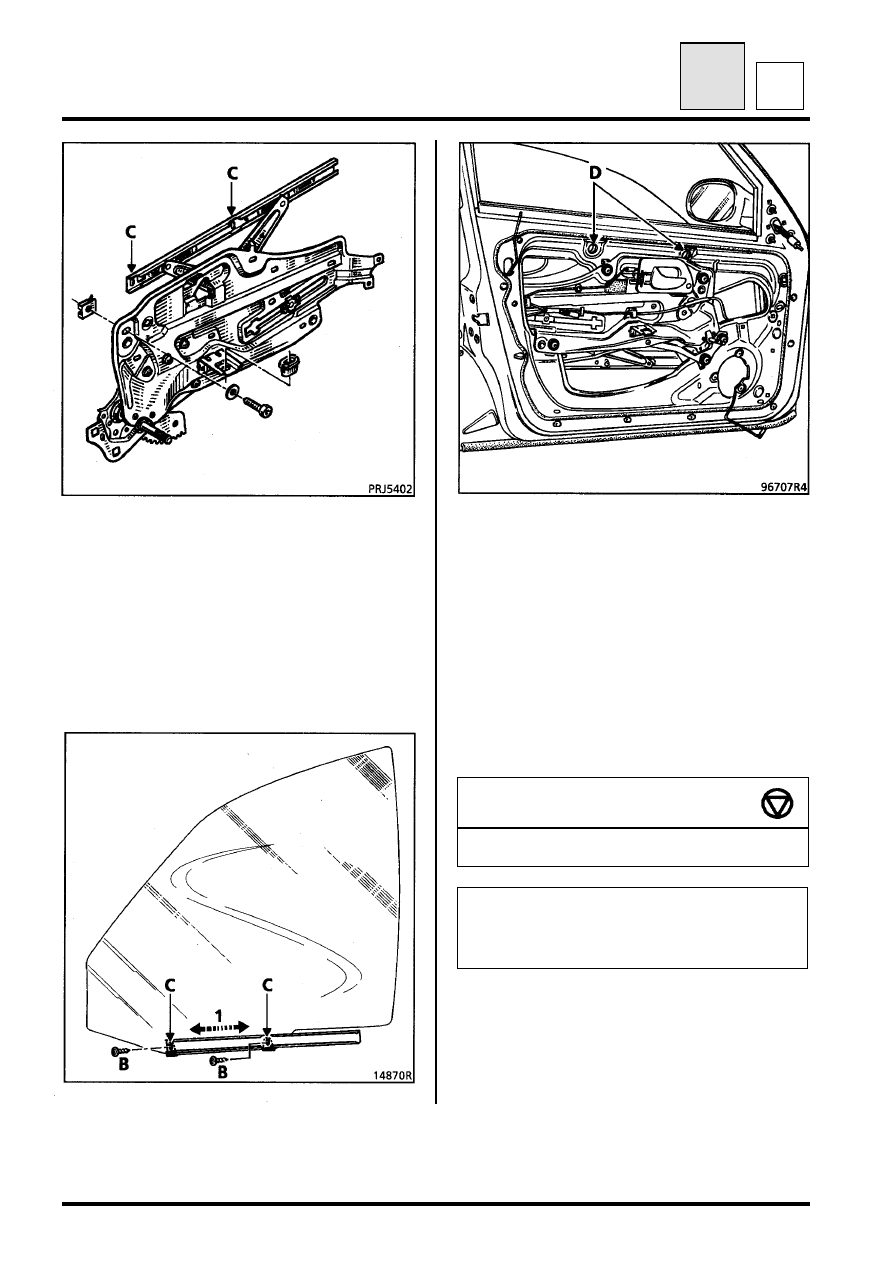

Перемещая в направлении (1) подвижную
кулису стеклоподъемника совместить
крепежные отверстия (C) с точками
крепления стекла.

Установите крепежные винты (B) и затяните
их через сквозные отверстия (D) каркаса
двери, соблюдая указанные ниже моменты
затяжки.

МОМЕНТ ЗАТЯЖКИ

Винт крепления стеклоподъемника

4 Нм

ВНИМАНИЕ. Для крепления стекла на
кулисе стеклоподъемника следует
использовать только крепежные винты,
имеющие каталожный номер 77 03 017 087.

СТЕКЛА

Опускное стекло передней и задней дверей

54

54-3

A

ПРЕДМОНТАЖНАЯ ПОДГОТОВКА
НАПРАВЛЯЮЩЕЙ СТЕКЛОПОДЪЕМНИКА
ПРЕЖНЕЙ МОДИФИКАЦИИ

Для установки стекла Фазы II на механизм Фазы I
необходимо предварительно подготовить
приводную кулису.

Разберите стеклоподъемник и снимите
приводную кулису.

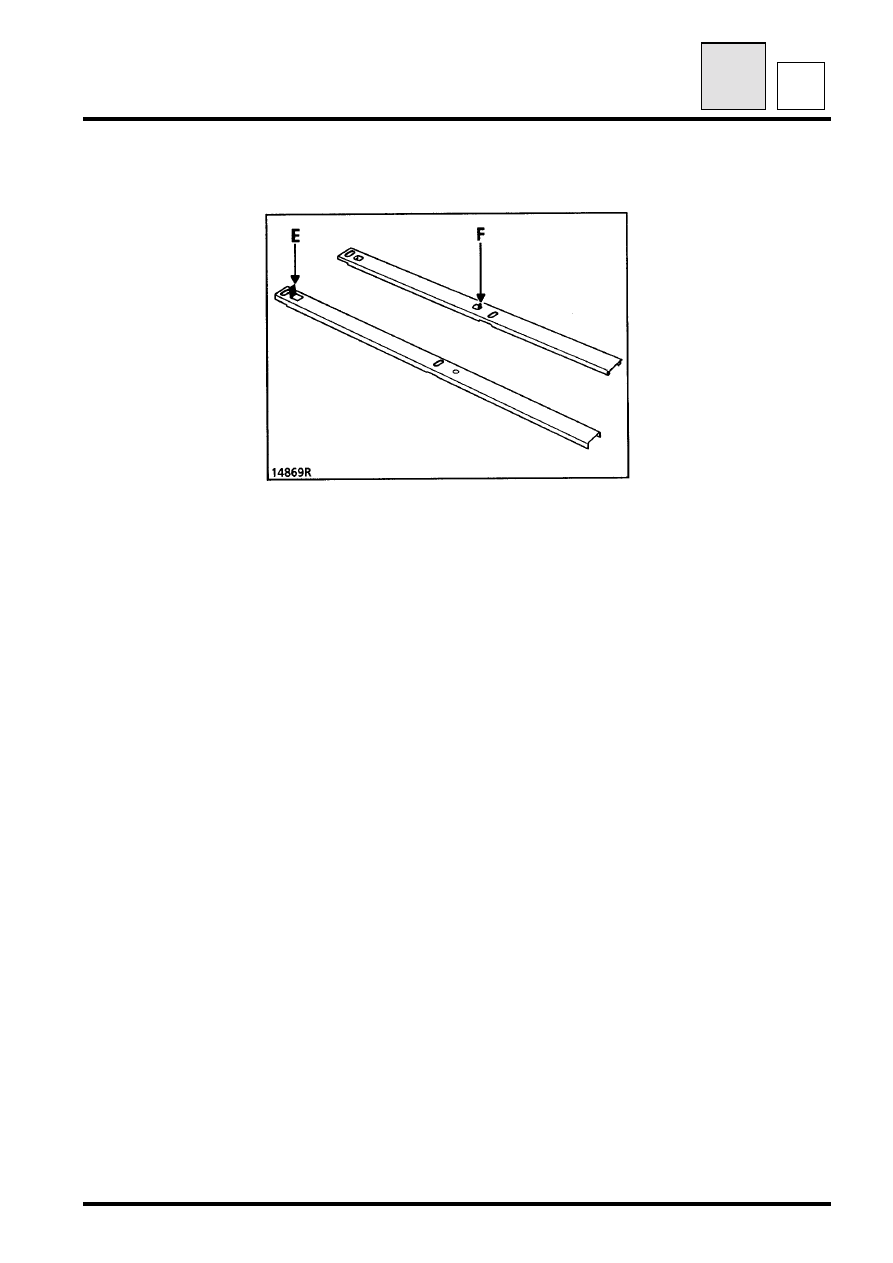

Удалите установочные лапки (E) на приводной
кулисе передней двери и лапки (F) на кулисе
задней двери.

Установите стеклоподъемник, вышеописанным
способом.
