СНЯТИЕ И УСТАНОВКА ДЕТАЛЕЙ

ОБЛИЦОВКИ САЛОНА

Обивка крыши

71-4

71

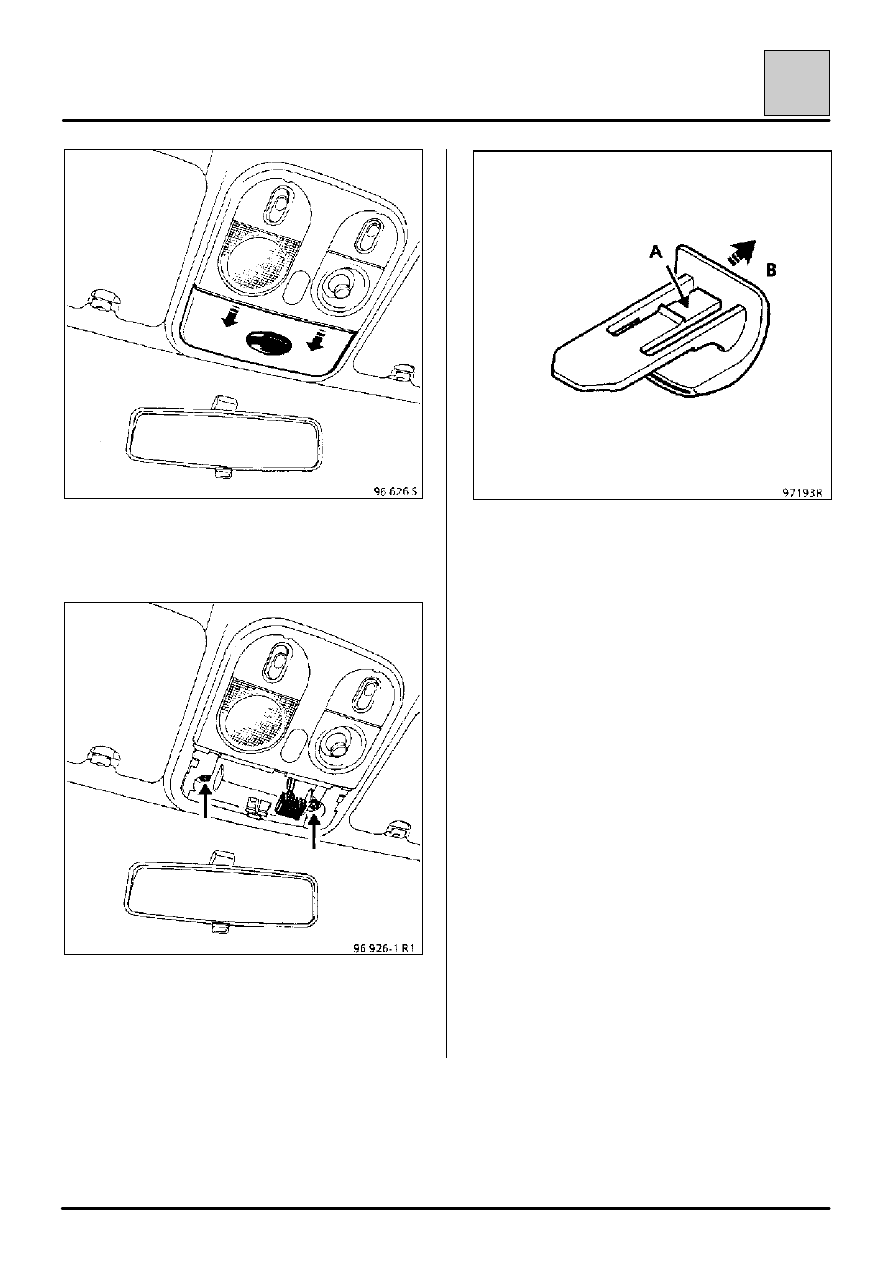

Снимите облицовку с консоли потолка, как
показано на рисунке.

Снимите консоль потолка, отвернув два винта
«торкс» на 20.

Разъедините разъемы проводов.

Снимите верхние крепления солнцезащитных
козырьков.

Извлеките зажим (В), нажав на него в месте (А).

Срежьте клеевой валик с помощью инструмента
типа ножа для снятия мастик.

СНЯТИЕ И УСТАНОВКА ДЕТАЛЕЙ

ОБЛИЦОВКИ САЛОНА

Обивка крыши

71-5

71

УСТАНОВКА

(Штриховкой показаны усилители крыши.)

Накройте сиденья защитными чехлами и
нанесите на потолок 8 валиков клея, как показано
на рисунке.

Занесите обивку потолка в салон через проем
двери задка.

Отцентрируйте обивку относительно отверстия
под основание радиоантенны и консоли потолка.

Данная операция должна выполняться
силами не менее трех человек.

ПРИМЕЧАНИЕ:
Для наклейки обивки потолка используйте
однокомпонентный клей P.U. (типа клея для
наклейки ветровых стекол).

СНЯТИЕ И УСТАНОВКА ДЕТАЛЕЙ

ОБЛИЦОВКИ САЛОНА

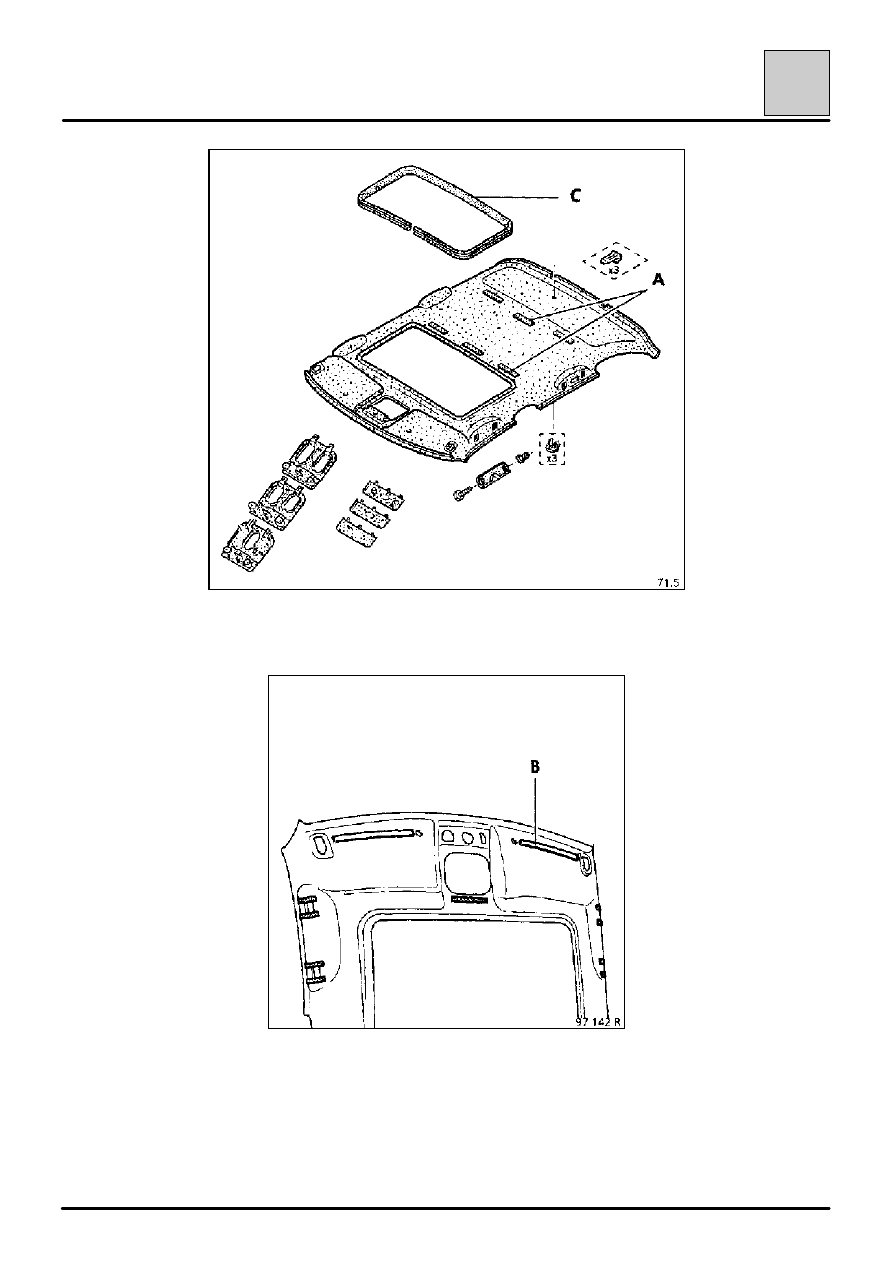

Обивка крыши с люком

71-6

71

(А) Липучки
(В) Двухсторонняя липкая лента
(С) Уплотнитель люка

Снимите:
– детали отделки и оборудования, указанные

для операции снятия и установки обивки
крыши без люка,

– уплотнитель люка,
– обивку крыши, соблюдая меры

предосторожности.

СНЯТИЕ И УСТАНОВКА ДЕТАЛЕЙ

ОБЛИЦОВКИ САЛОНА

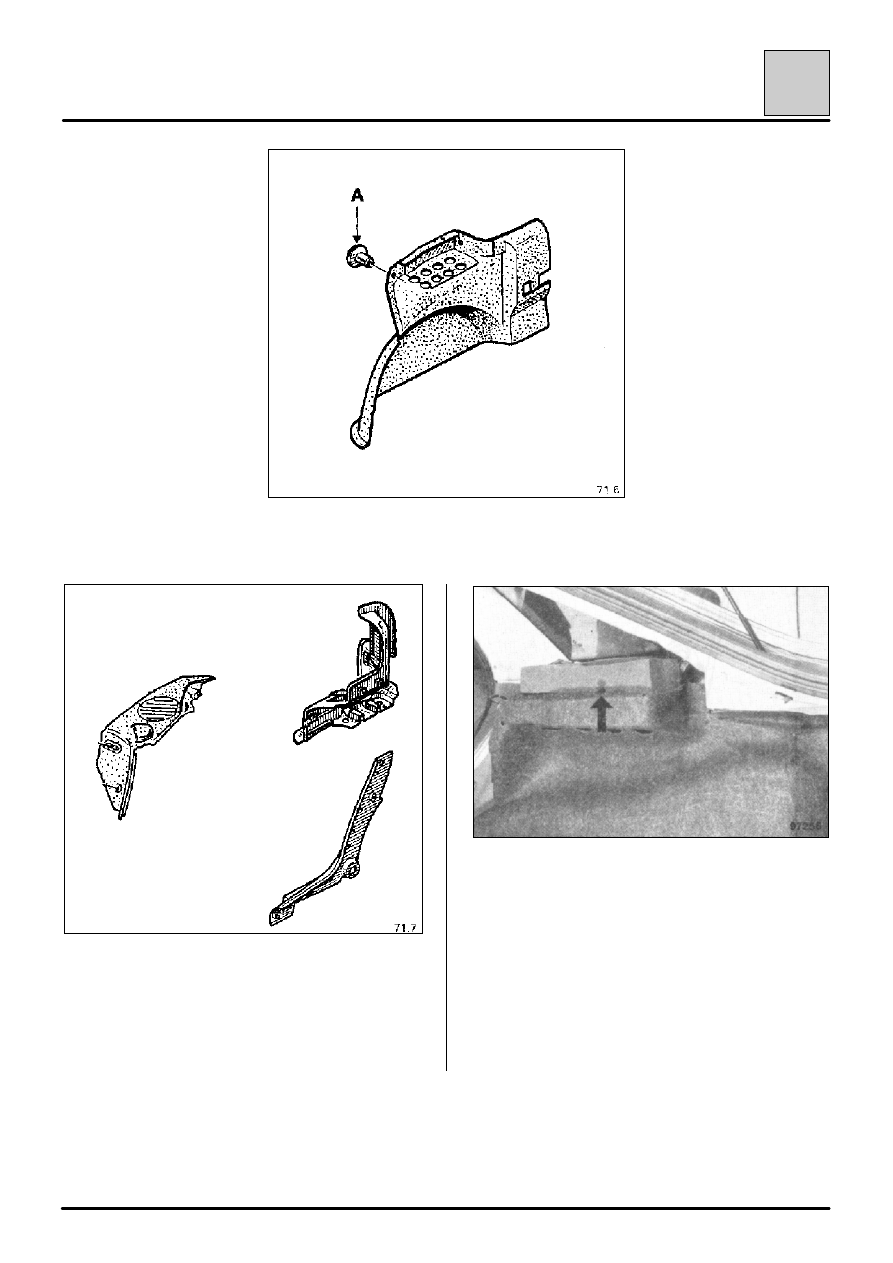

Облицовка задней колесной арки

71-7

71

СНЯТИЕ

Снимите:
– нижнее крепление заднего ремня

безопасности,

– облицовку задней стойки кузова,
– облицовку крыла,
– боковую заднюю полку с нужной стороны.

Извлеките фиксатор типа «елочка» и снимите
облицовку колесной арки.
