Renault Laguna I. Руководство - часть 328

ОБЩИЕ СВЕДЕНИЯ

Применяемый инструмент и приспособления

70-1

70

Car. 1253 — приспособление для снятия и
установки механизмов регулировки передних
сидений по высоте.

СНЯТИЕ И УСТАНОВКА ДЕТАЛЕЙ

ОБЛИЦОВКИ САЛОНА

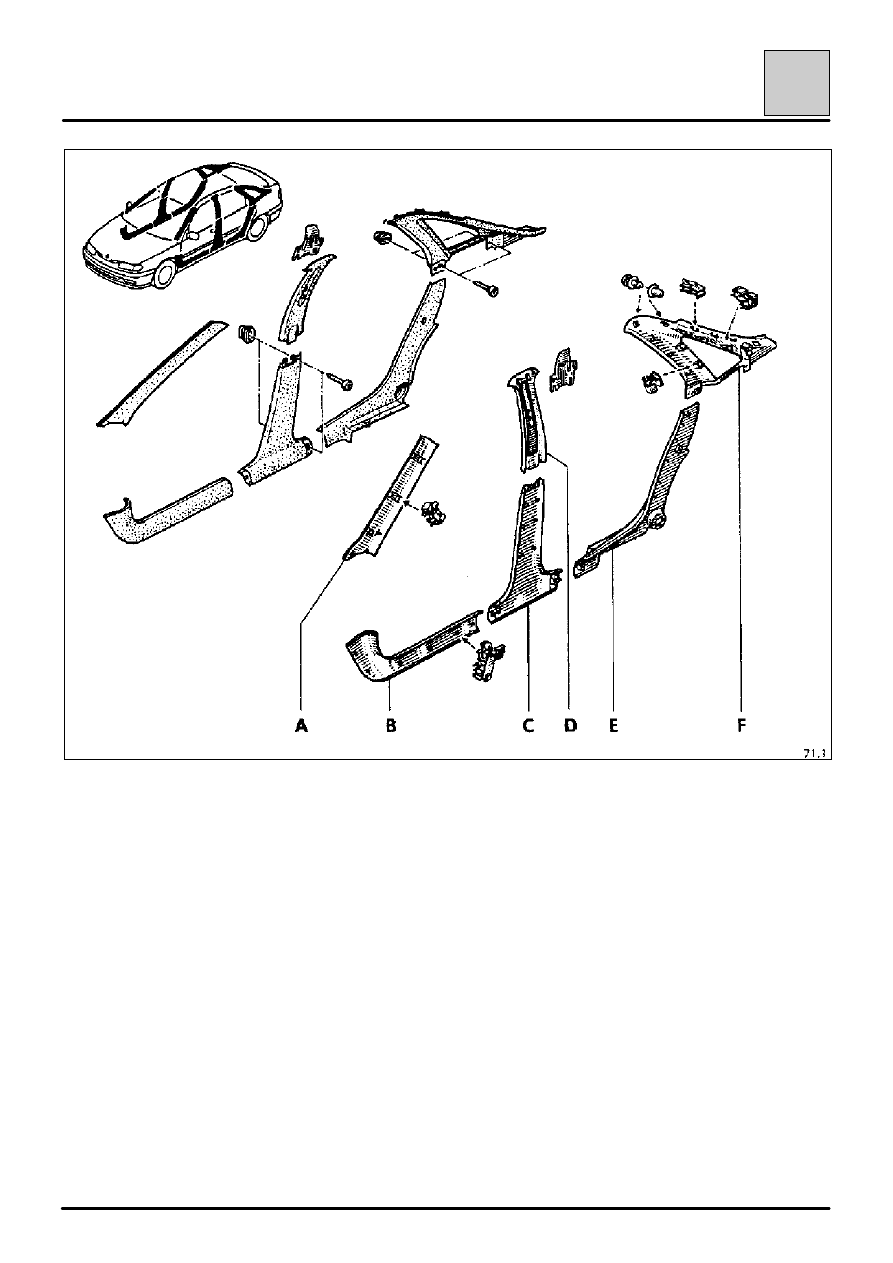

Подетальный вид облицовок салона

71-1

71

Внутренние облицовки:

А – Облицовка стойки рамы ветрового стекла.
В – Нижняя облицовка передней стойки кузова (порога кузова).
С – Нижняя облицовка средней стойки кузова.
D – Верхняя облицовка средней стойки кузова.
E – Облицовка задней стойки кузова.
F – Облицовка панели по окну боковины.

СНЯТИЕ И УСТАНОВКА ДЕТАЛЕЙ

ОБЛИЦОВКИ САЛОНА

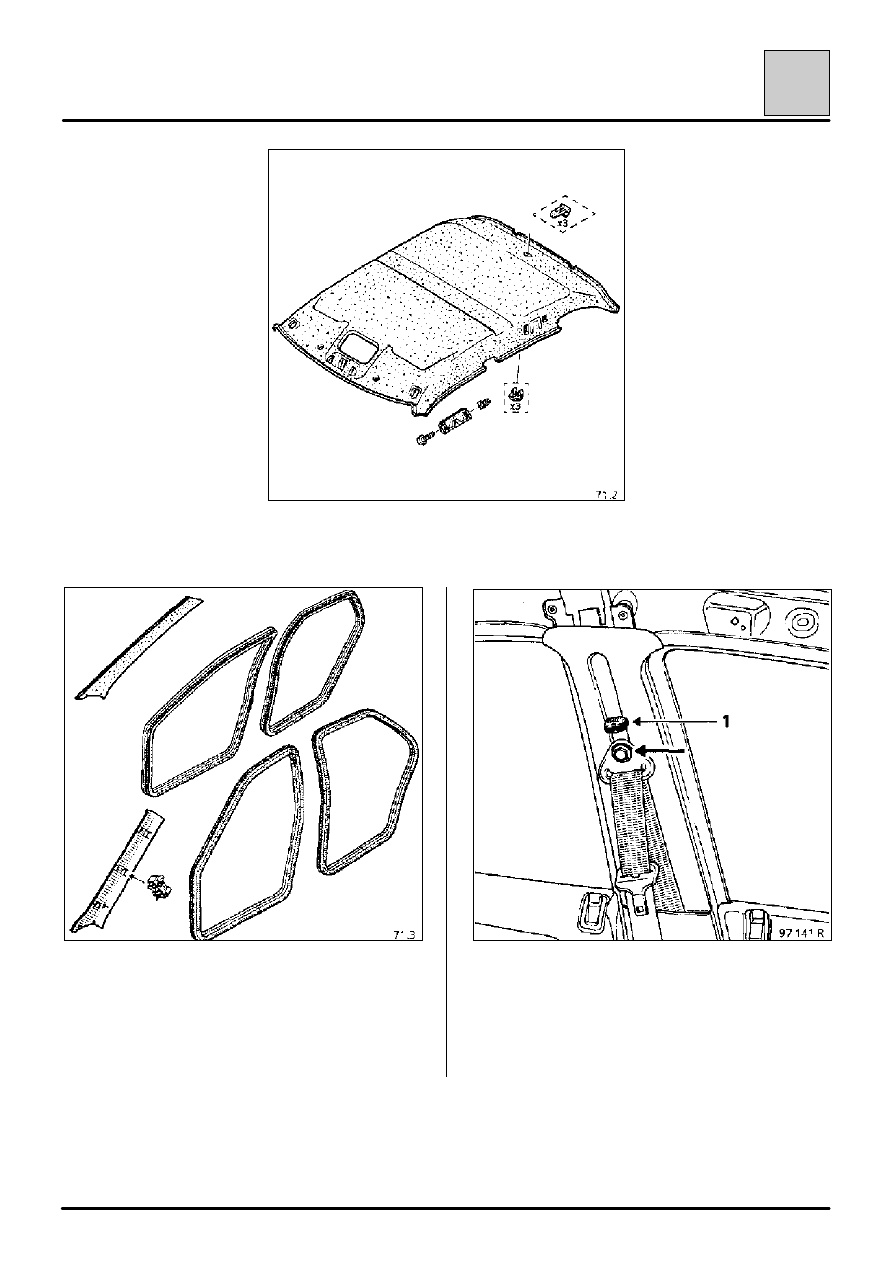

Обивка крыши

71-2

71

СНЯТИЕ

Снимите:
– четыре уплотнителя проемов дверей,
– облицовки стоек проема ветрового стекла.

Отверните болты верхнего крепления ремней
безопасности и снимите рычажок регулировки
верхних креплений ремней по высоте (1).

Отсоедините от фиксаторов верхнюю облицовку
средних стоек кузова.

СНЯТИЕ И УСТАНОВКА ДЕТАЛЕЙ

ОБЛИЦОВКИ САЛОНА

Обивка крыши

71-3

71

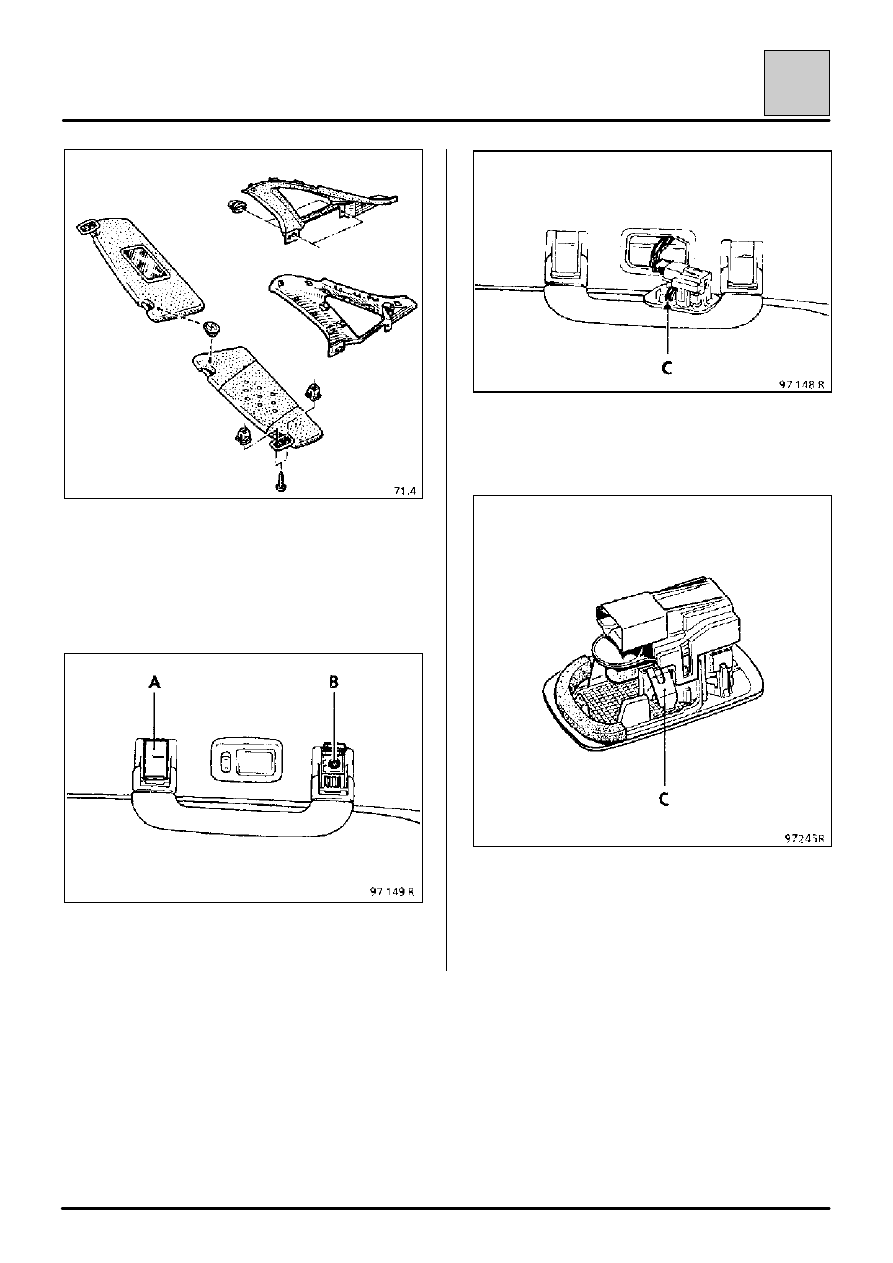

Снимите:
– левую и правую облицовки панелей по окнам

боковины,

– солнцезащитные козырьки и фиксаторы их

крепления.

Снимите боковые поручни, открыв заглушки (А) и
отвернув винты «торкс» на 20 (В).

Снимите плафоны освещения салона, отсоединив
металлические зажимы С.
