Renault Laguna I. Руководство - часть 325

УПЛОТНИТЕЛИ КУЗОВА

Слив воды с люка крыши

64-1

64

Причиной проникновения воды в салон через люк крыши является засорение дренажных каналов. Поэтому
при протечке воды в салон через люк необходимо, в первую очередь, проверить все четыре канала на
отсутствие в них посторонних предметов, например, листьев.

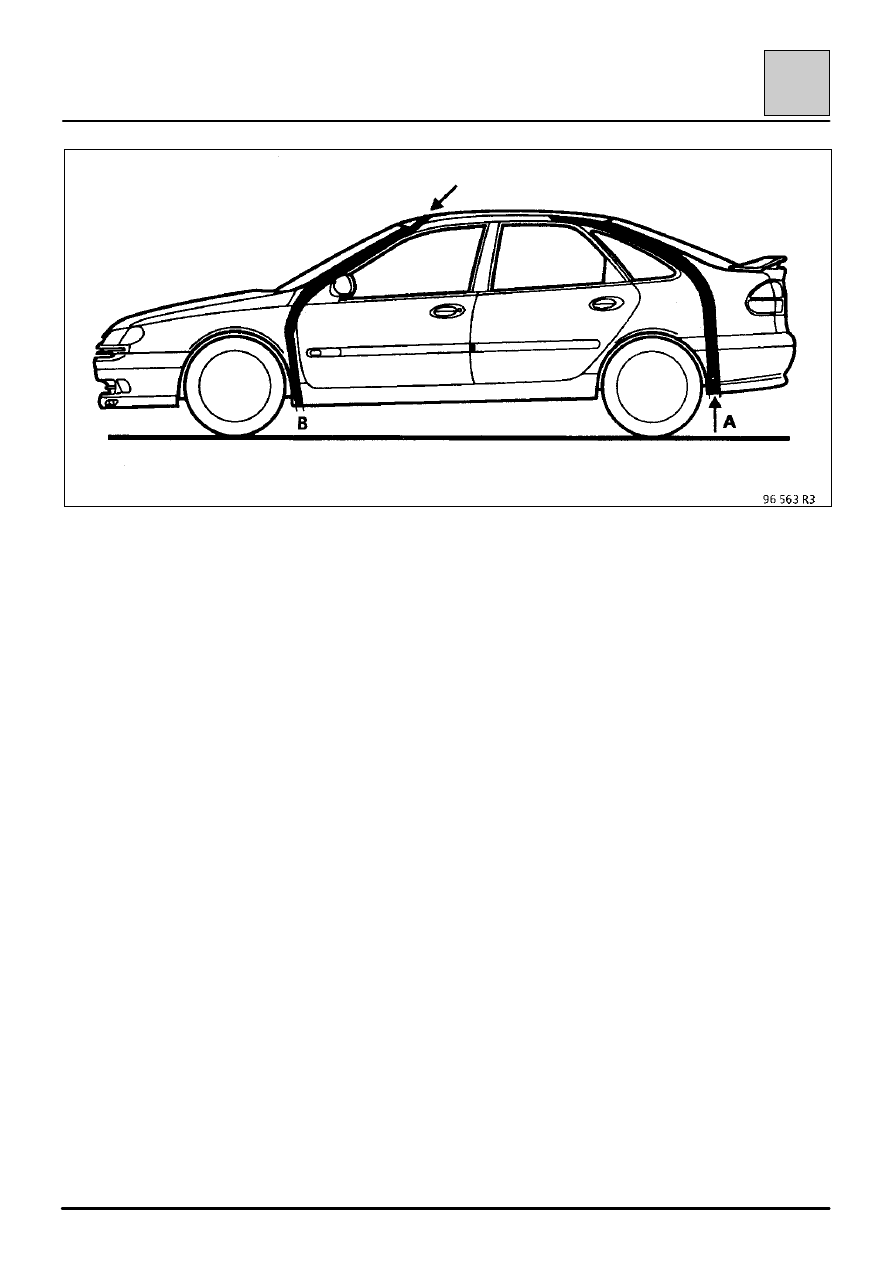

Выходы двух задних дренажных каналов расположены снизу задних крыльев автомобиля (А).
Выходы двух передних — снизу передних крыльев (B). Для доступа к ним необходимо немного сместить
подкрылок колеса.
Для прочистки дренажных каналов используйте насос или другое подобное устройство. Продувку передних
дренажных каналов осуществляйте через верхний выход (со стороны люка).
Задние каналы продуваются снизу (со стороны крыла). Перед продувкой протрите выход канала куском
ткани, чтобы не занести грязь в канал при продувке.

 УПЛОТНИТЕЛИ КУЗОВА

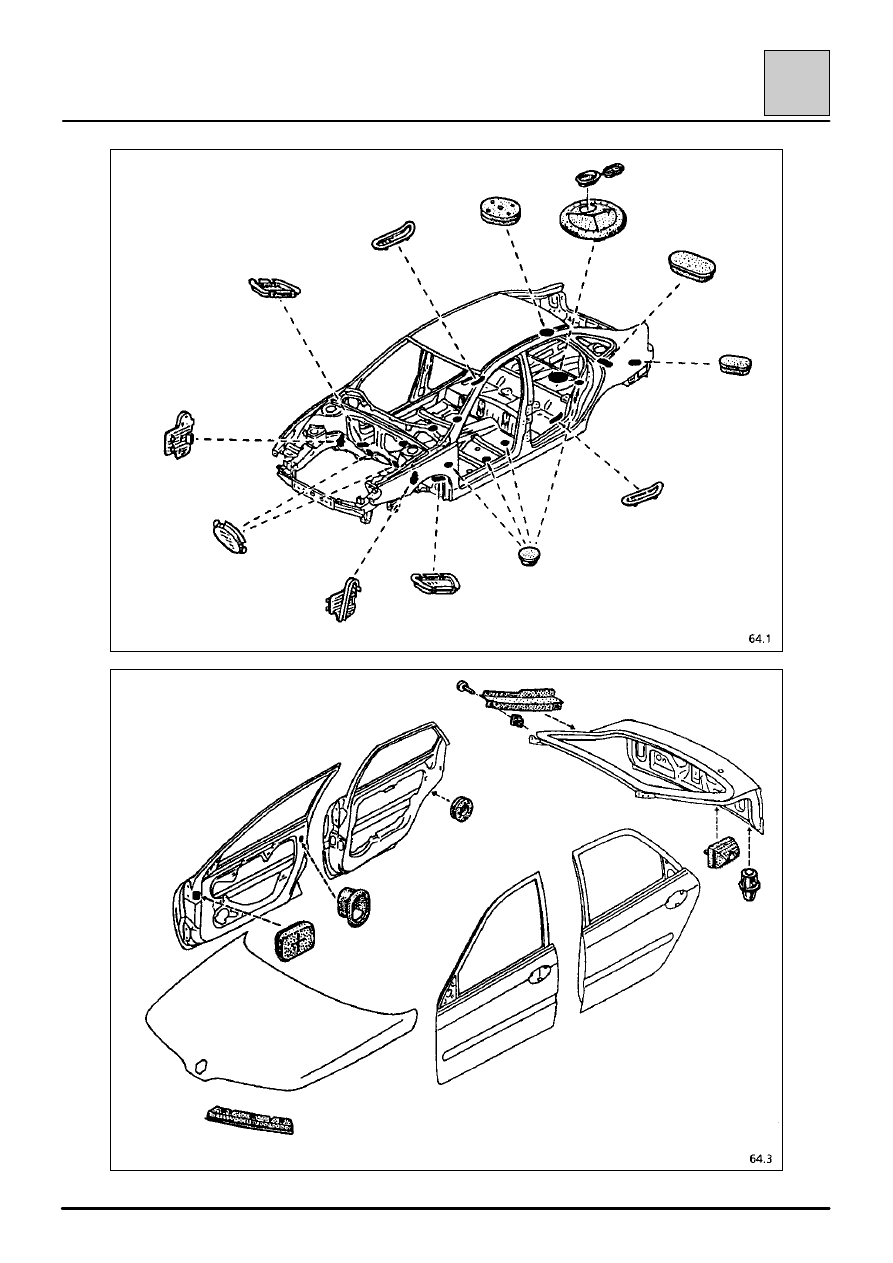

Прокладки и уплотнители

64-2

64

 УПЛОТНИТЕЛИ КУЗОВА

Герметичные резиновые уплотнители соединений и стыков

64-3

64

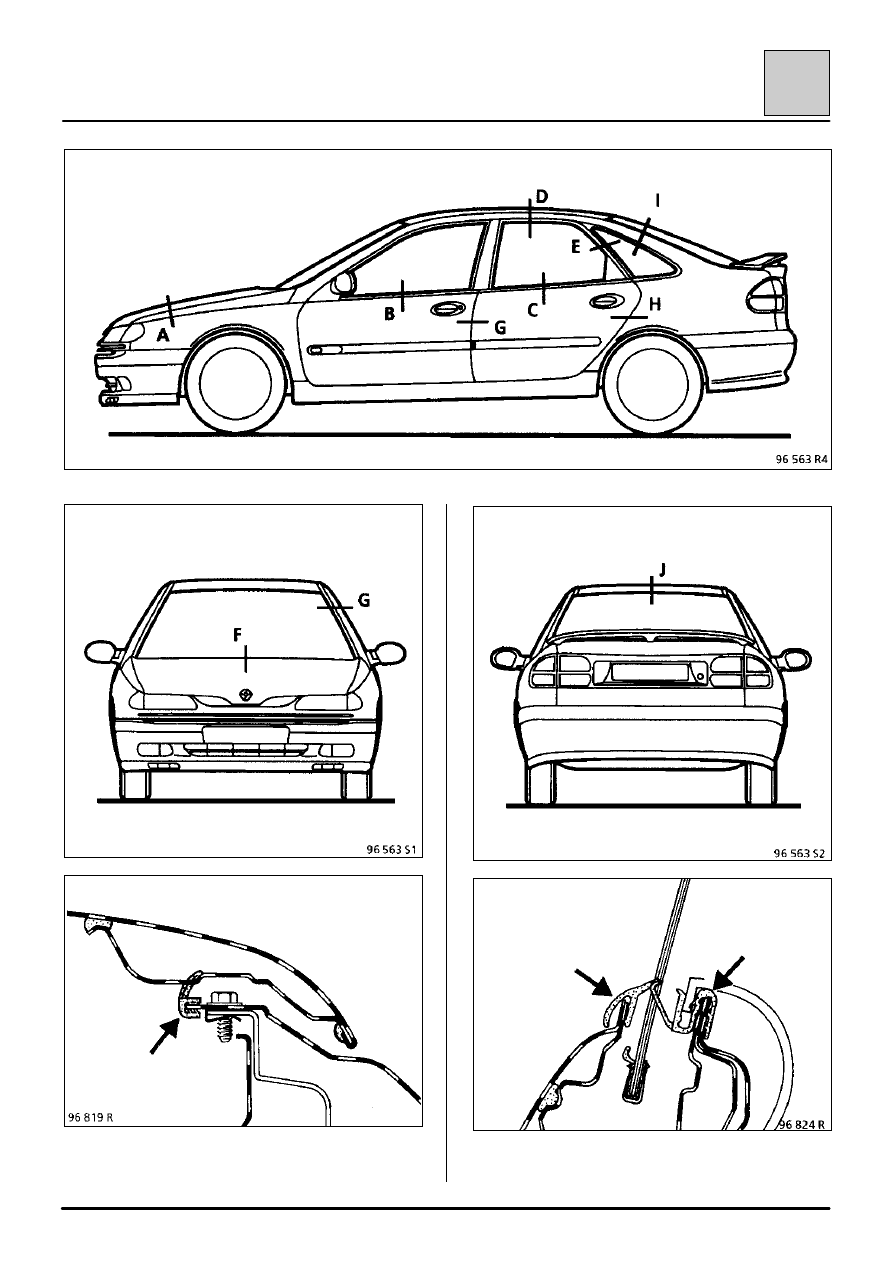

(А)

Уплотнитель стыка капота и переднего
крыла.

(B)

Внешний и внутренний уплотнители
передней двери.

 УПЛОТНИТЕЛИ КУЗОВА

Герметичные резиновые уплотнители соединений и стыков

64-4

64

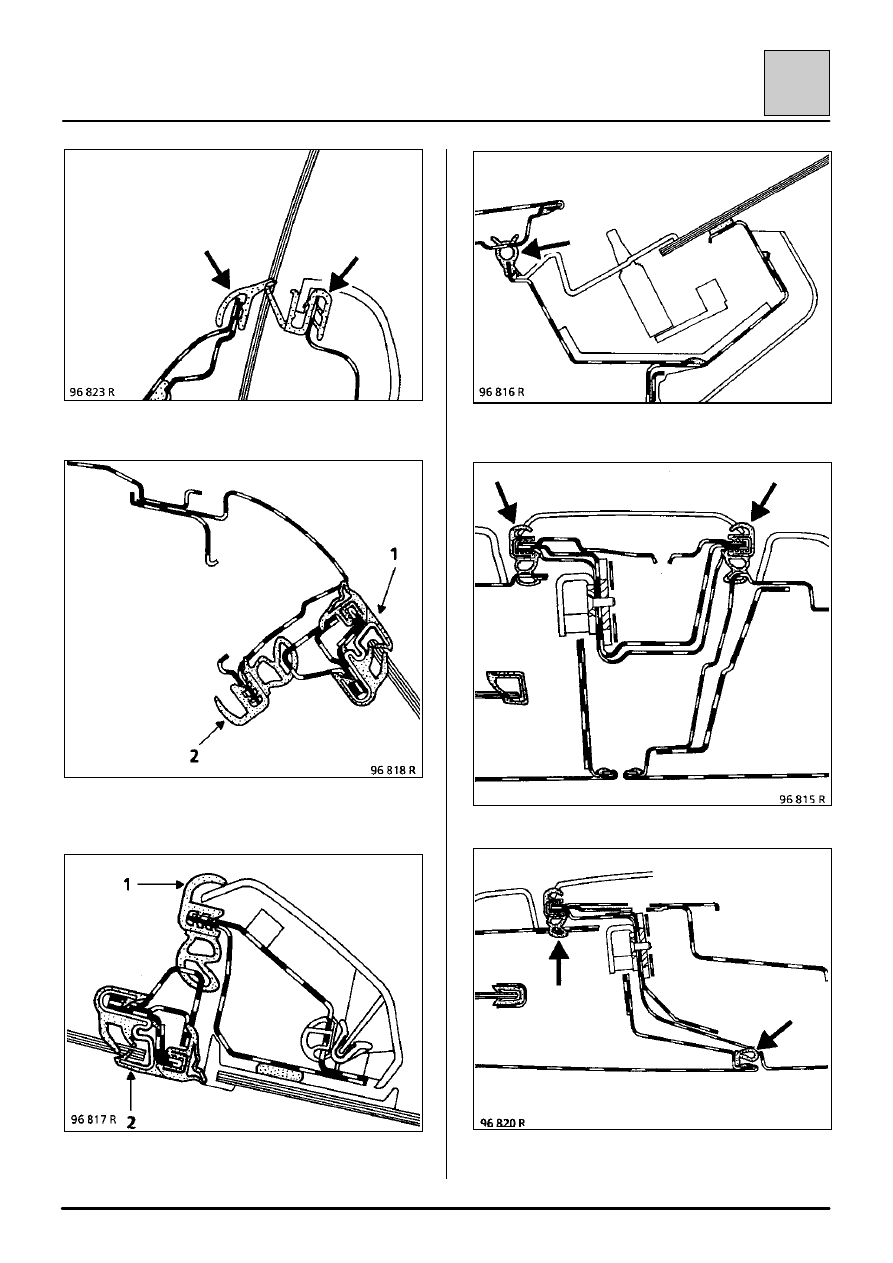

(С)

Внешний и внутренний уплотнители задней
двери.

(D)

Уплотнитель паза между стеклом и стенкой
двери (1).
Уплотнитель двери (2).

(Е)

Уплотнитель задней двери (1).
Уплотнитель стекла задней двери (2).

(F)

Уплотнитель стыка крышки капота и
ветрового стекла.

(G)

Уплотнитель двери (средняя стойка).

(Н)

Уплотнители задней двери.
