НАРУЖНЫЕ КУЗОВНЫЕ АКСЕССУАРЫ

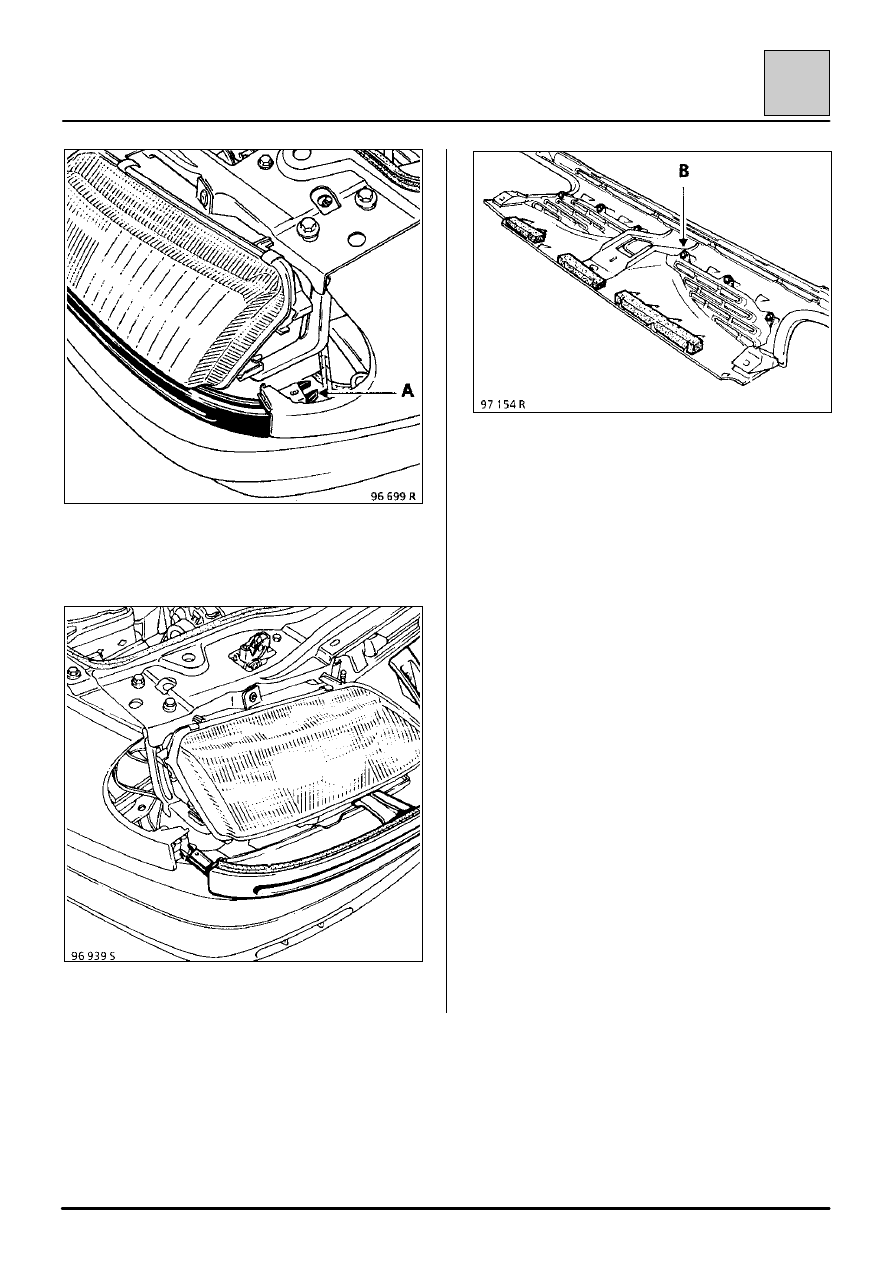

Облицовка радиатора

56-4

56

Освободите боковые части решетки радиатора,
нажав на лапки (А).

Осторожно снимите облицовку радиатора.

Снятая облицовка радиатора.

Особенности: Облицовка радиатора состоит из
двух частей.
Чтобы разъединить эти части, выверните винты
«торкс» на 20 (В).

Обратите внимание на расположение деталей из
резины и пенопласта.

НАРУЖНЫЕ КУЗОВНЫЕ АКСЕССУАРЫ

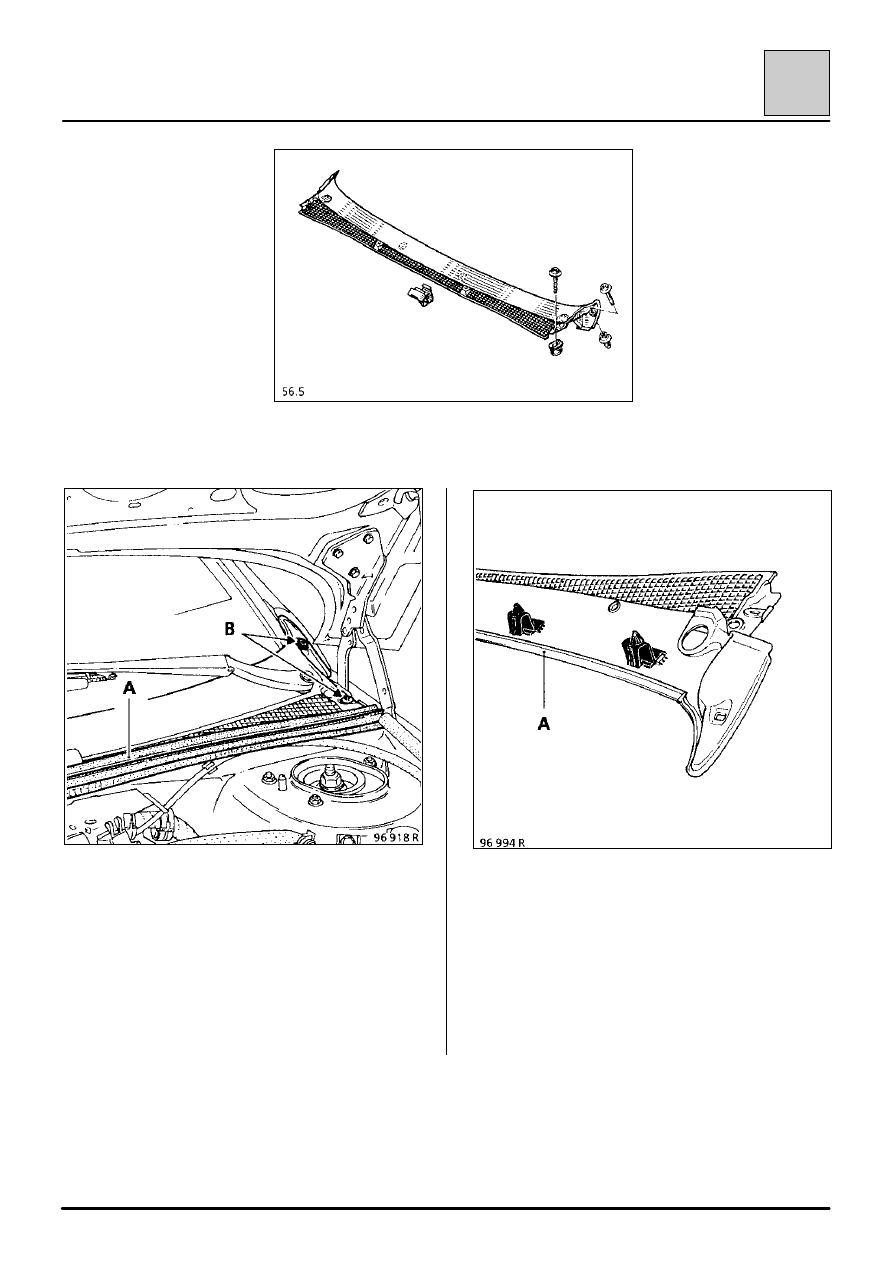

Вентиляционная решетка

56-5

56

СНЯТИЕ

Снимите:
– рычаги стеклоочистителя (с помощью

съемника Elé. 1294),

– уплотнитель (А) и винты крепления «торкс» на

20 (В).

Вид внутренних скоб крепления.
Осторожно открепите решетку.

УСТАНОВКА
Не забудьте подсоединить разъем
стеклоомывателя; обратите внимание на
правильное расположение уплотнителя (А).
Затяните гайки крепления рычагов
стеклоочистителя с указанным моментом затяжки
(см. страницу 54-1).

НАРУЖНЫЕ КУЗОВНЫЕ АКСЕССУАРЫ

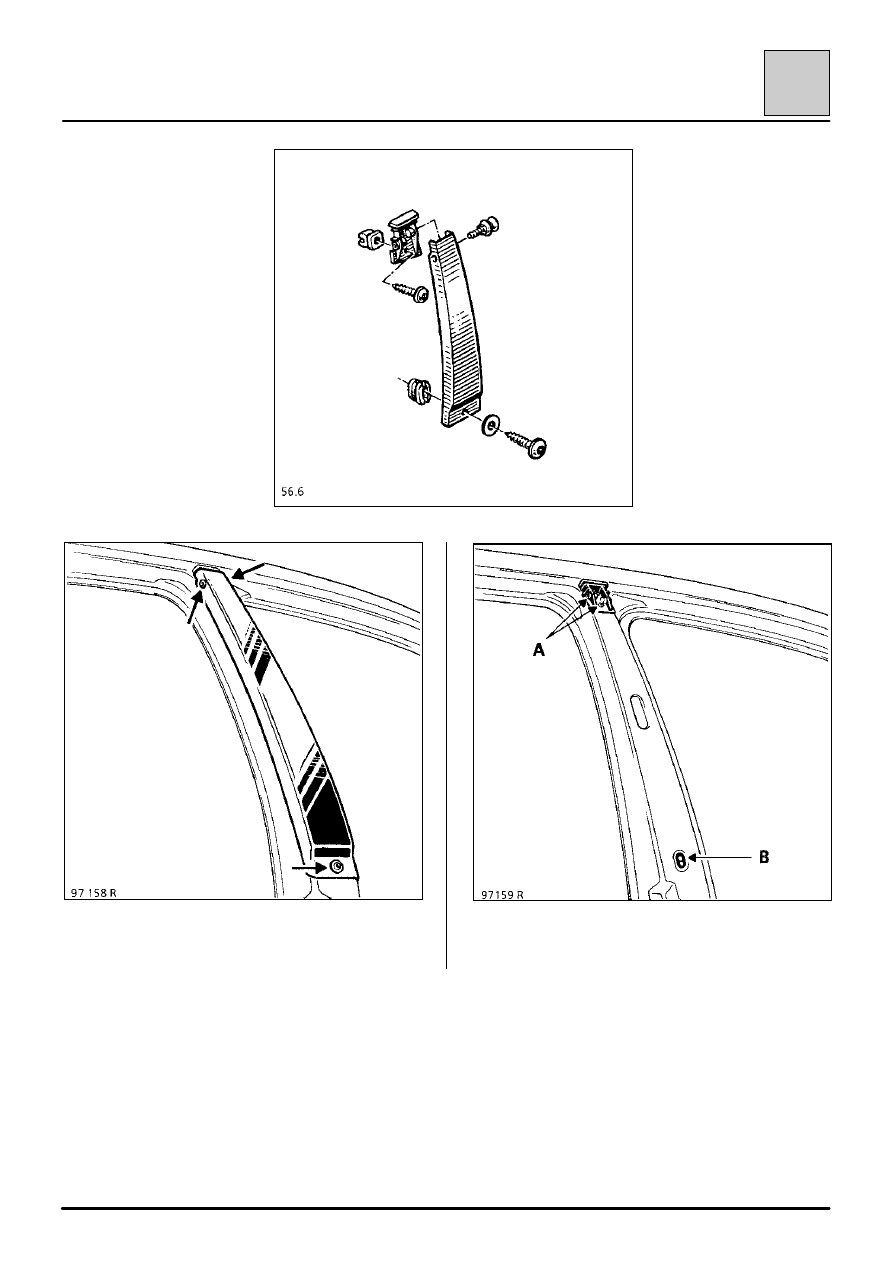

Наружная декоративная накладка средней стойки

56-6

56

Снимите три винта крепления (винты «торкс» на
20).

Снимите винты крепления кронштейна (А) (винты
«торкс» на 20) и фиксатор (В).

НАРУЖНЫЕ КУЗОВНЫЕ АКСЕССУАРЫ

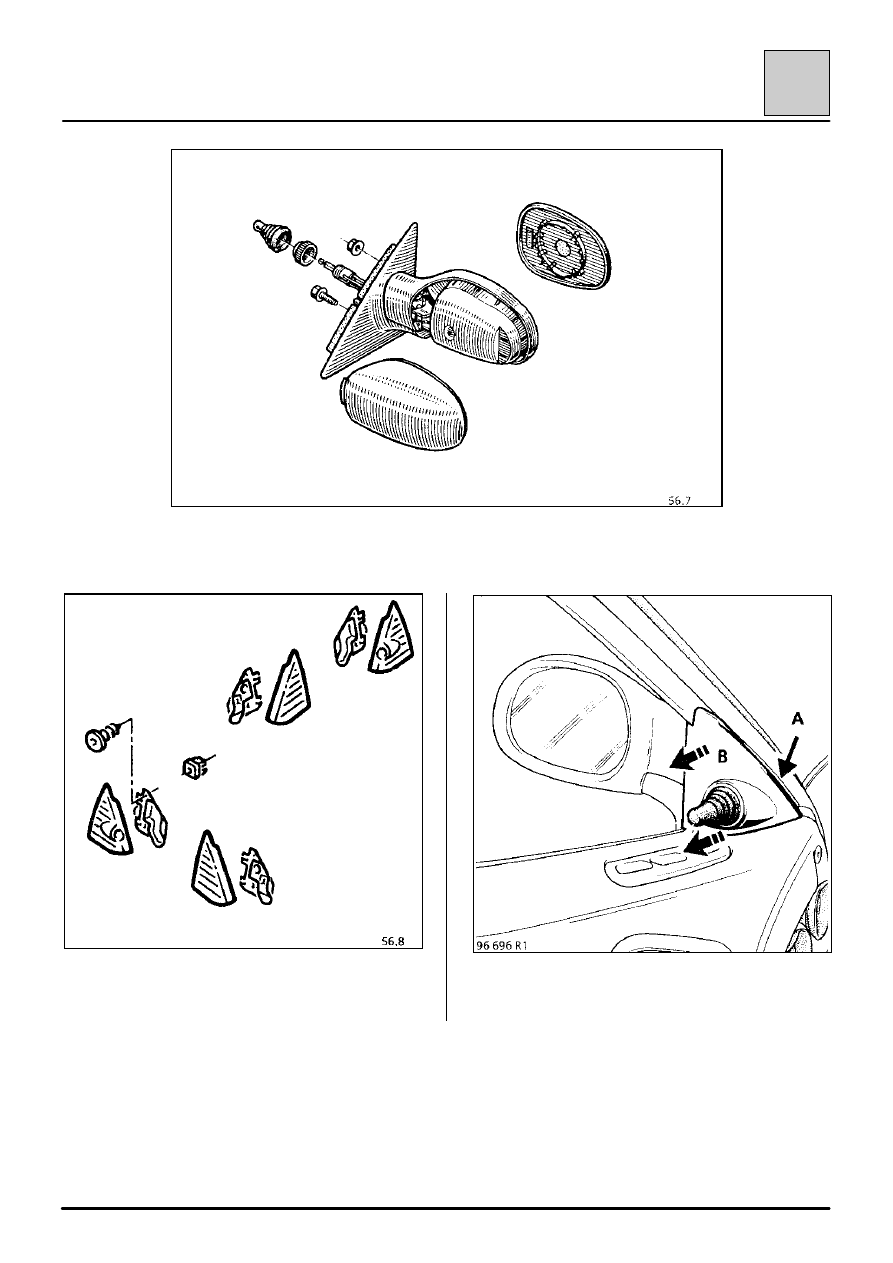

Наружное зеркало заднего вида с ручной регулировкой

56-7

56

СНЯТИЕ

Снимите корпус зеркала заднего вида.

Отделите от рамки внутренний кожух (А) зеркала.
Снимите его, потянув назад (В).
