МЕХАНИЗМЫ НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

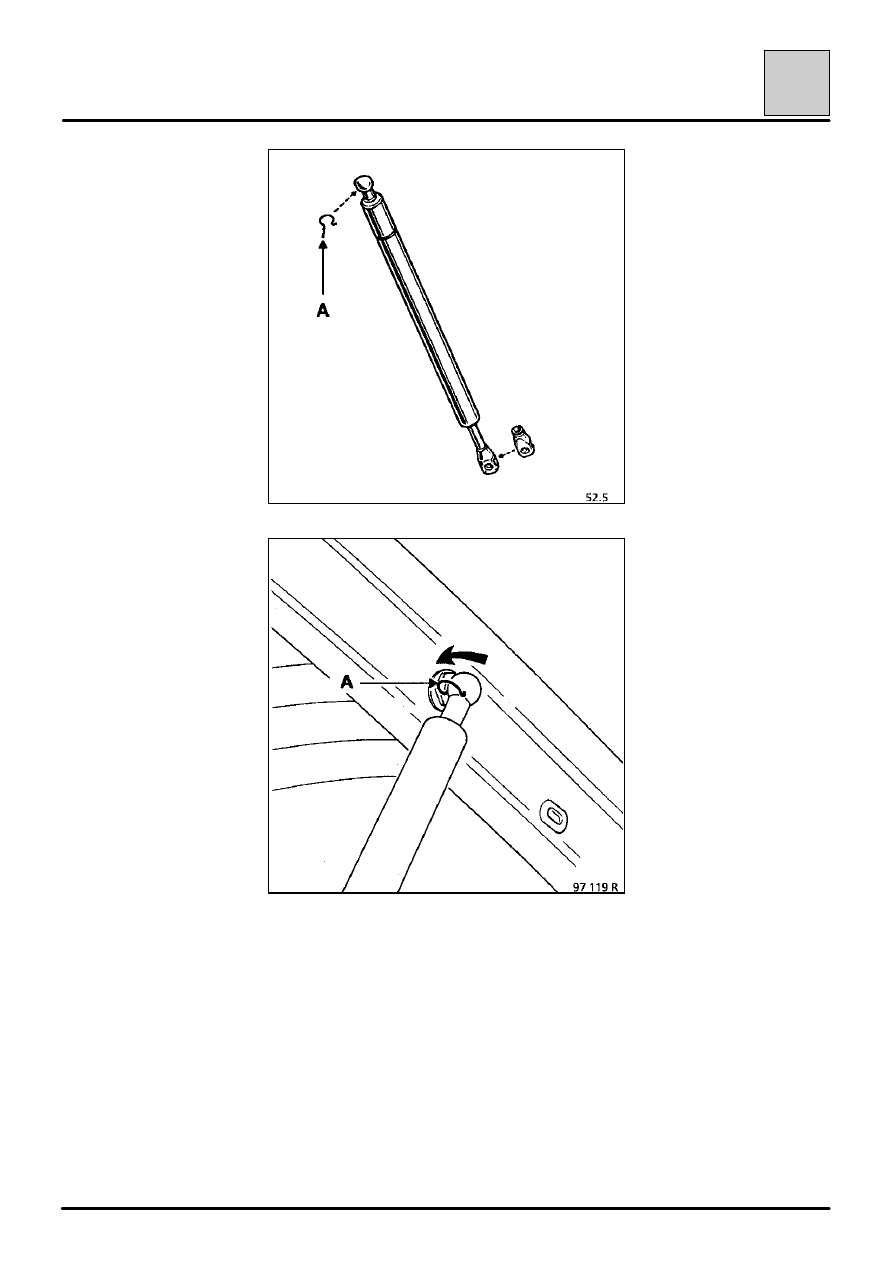

Газонаполненные упоры двери задка

52-7

52

Снимите фиксаторы (А), повернув их, как указано
выше.

ВНИМАНИЕ: В автомобилях, оборудованных
задним спойлером, используется специальный
упор двери задка.

МЕХАНИЗМЫ НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

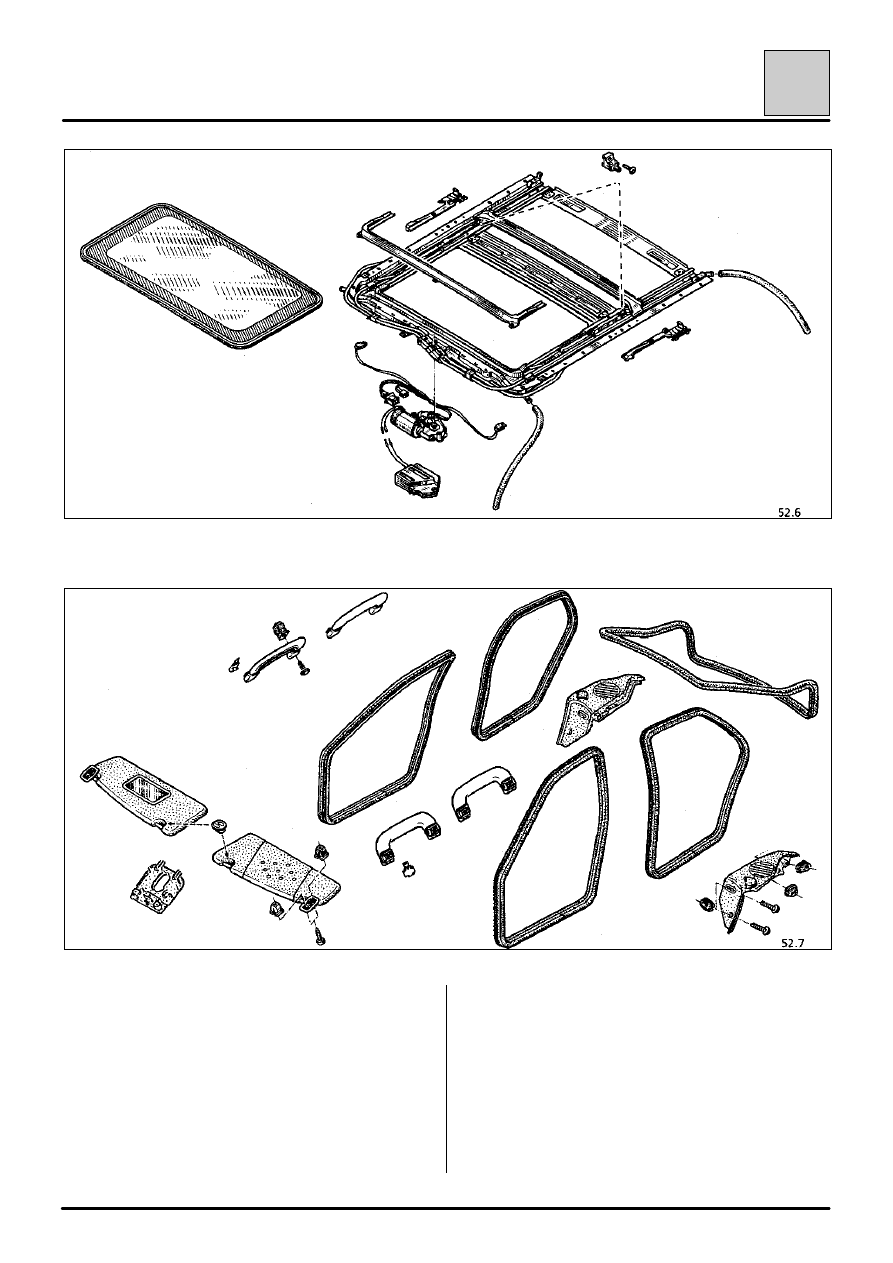

Люк крыши

52-8

52

СНЯТИЕ

Отсоедините аккумуляторную батарею.

Снимите:
– уплотнители проемов боковых дверей и двери

задка кузова,

– накладка обивки крыши,
– плафоны,
– поручни,
– накладки стоек ветрового стекла,
– верхние накладки средних стоек боковины

кузова,

– накладки задних боковых частей кузова

(частично),

– держатели противосолнечных козырьков.

ВАЖНОЕ ЗАМЕЧАНИЕ: В случае
неисправности электропривода люка крыши
его можно приводить в действие вручную.
Снимите накладку обивки крыши и закройте
люк крыши с помощью ключа BTR 4 (см.
страницу 52-11).

МЕХАНИЗМЫ НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

Люк крыши

52-9

52

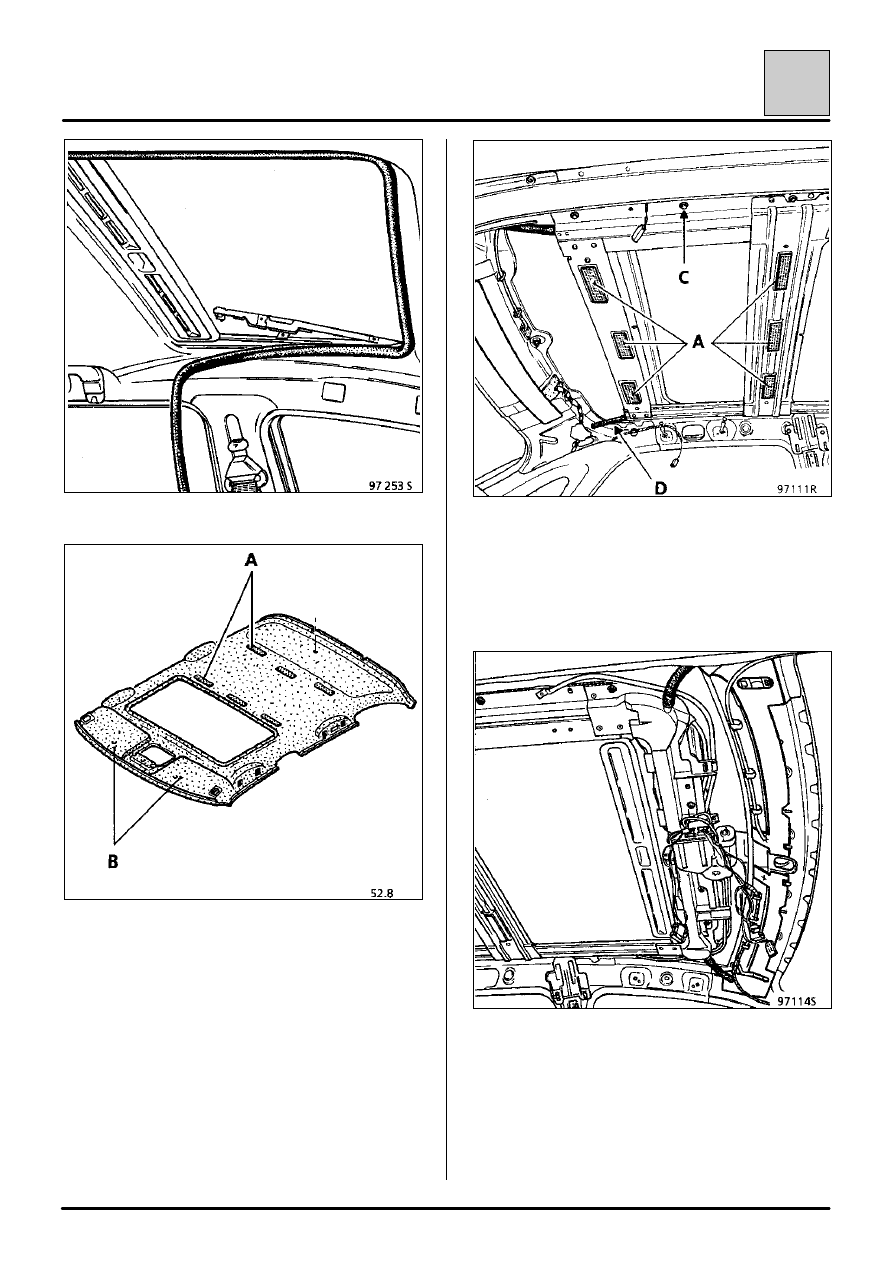

Снимите внутренний уплотнитель.

Снимите обивку крыши.

Обивка крепится элементами крепления из
материала «Velcro» (А) и двухсторонней клейкой
лентой (В).

Осторожно снимите обивку.

Открепите клейкую ленту и элементы крепления
из материала «Velcro» от крыши.

Сначала продвиньте обивку к ветровому стеклу
таким образом, чтобы отсоединить ее от накладок
стоек, затем извлеките ее через проем задней
части автомобиля.

Вид снизу на крышу с люком:
– элементы крепления из материала

«Velcro» (A),

– двухсторонняя клеящая лента (В),
– болт крепления механизма открывания люка

крыши (С),

– задняя дренажная трубка (D).

Отсоедините переднюю и заднюю дренажные
трубки.

Отсоедините жгут проводов электродвигателя.

Действуя вдвоем, снимите четырнадцать болтов
крепления механизма открывания люка крыши и
извлеките его через проем задней части
автомобиля.

МЕХАНИЗМЫ НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

Люк крыши

52-10

52

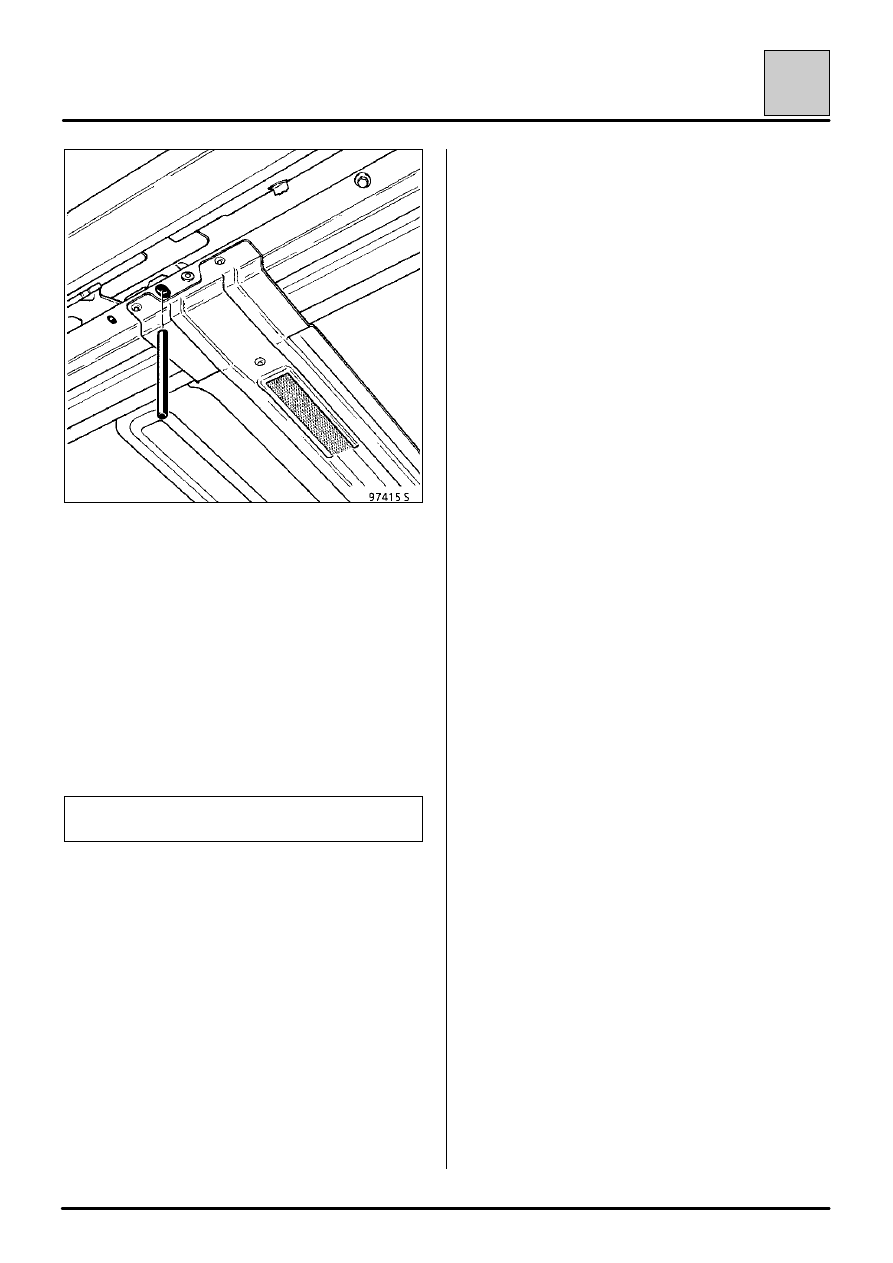

УСТАНОВКА

Перед установкой механизма открывания люка
крыши ослабьте затяжку болтов крепления
подвижной панели.

Действуя вдвоем, уставите этот механизм и
выполните его центровку на крыше с помощью
двух штифтов

∅10 мм.

Установите на место болты крепления.

Затяните четырнадцать болтов крепления,
действуя в крестообразной последовательности
(болты М 15 с шестигранной головкой).

ВАЖНОЕ ЗАМЕЧАНИЕ: Не забудьте
подсоединить дренажные трубки.

ПРИМЕЧАНИЕ: Если какой-либо из болтов
крепления не входит в свое гнездо и не
затягивается в нем, у вас есть возможность
поменять гнездо.
Воспользуйтесь гнездом, расположенным рядом,
оно предусмотрено для этой цели.

После установки выполняется:
– проверка регулировки нулевого положения в

соответствии с методикой на странице 52-20,

– регулировка подвижной панели, см. страницу

52-13,

– функциональное испытание уплотнения

крыши,

– установка обивки крыши.

ПРИМЕЧАНИЕ: После регулировки люк крыши
функционирует в любых положениях без какого-

либо дополнительного ручного воздействия на
подвижную панель.
