Renault Laguna I. Руководство - часть 302

МЕХАНИЗМЫ БОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

Механизм открывания крышки люка наливной горловины

топливного бака

51-21

51

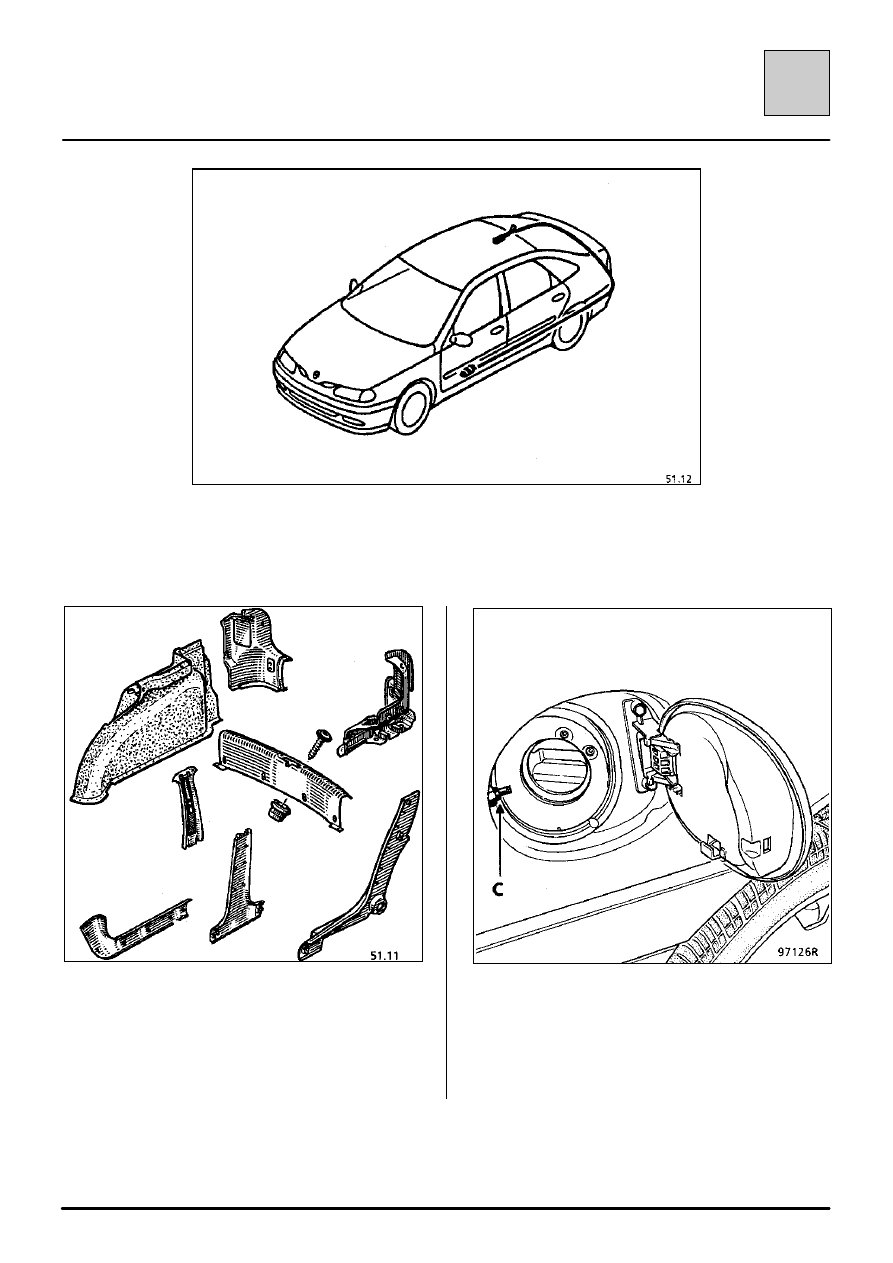

Расположение троса в автомобиле

Снимите:
– накладку нижней задней части левого порога,
– заднюю накладку багажника,
– угловую обивку задних левого и правого

крыльев,

– облицовку правой колесной арки.

Откройте крышку.

Отверните гайку (С) крепления троса.

МЕХАНИЗМЫ БОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

Трос механизма открывания крышки люка наливной горловины

топливного бака

51-22

51

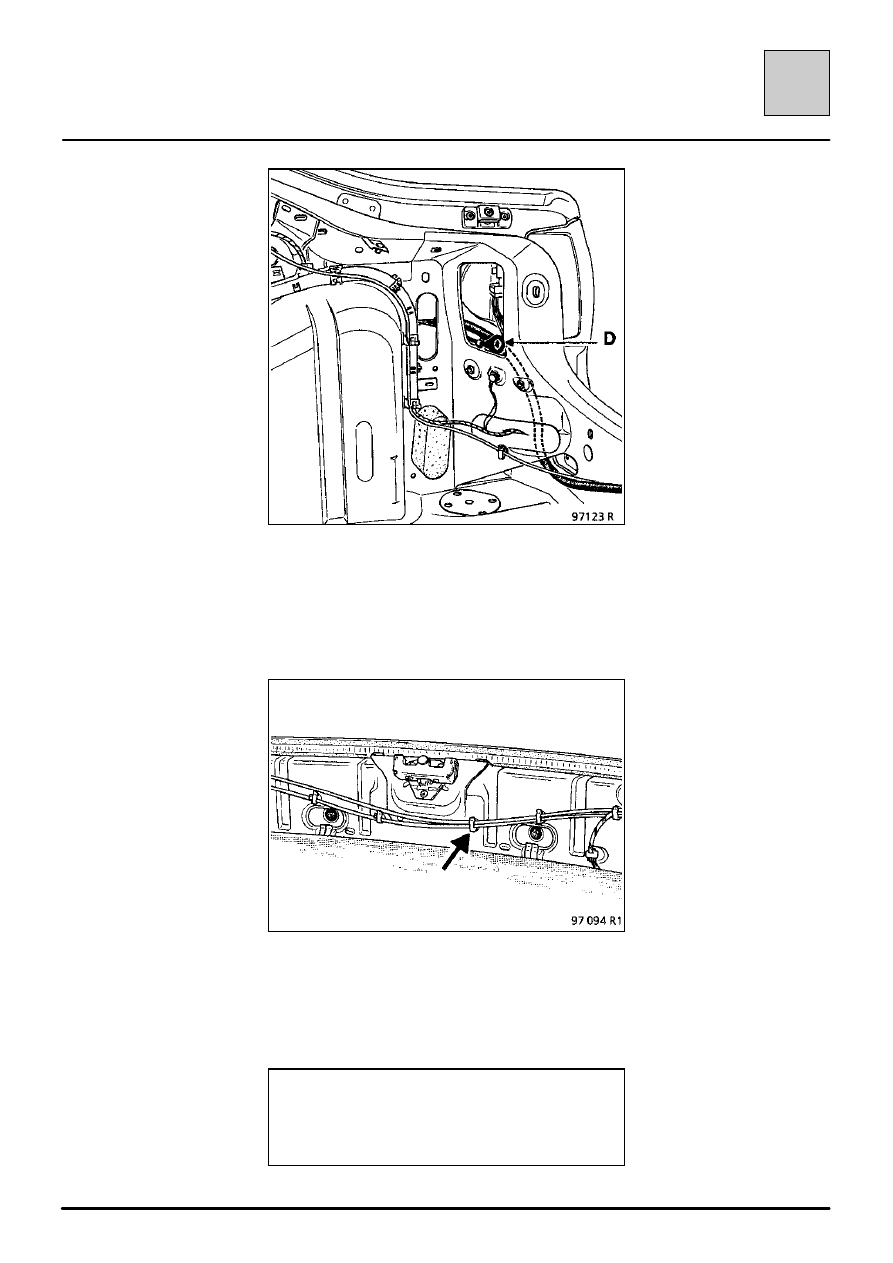

Извлеките трос из внутренней полости правого
заднего крыла.

(D) Отверстие аварийного доступа к крышке люка
в случае ее блокирования.

Освободите трос от фиксаторов по всей длине и
извлеките его.

Отсоедините трос от ручки.

ПРИМЕЧАНИЕ: Для снятия крышки люка
наливной горловины топливного бака достаточно
убрать верхнюю часть защитной накладки крыла,
чтобы обеспечить доступ к двум гайкам
крепления.

МЕХАНИЗМЫ НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

Привод замка капота

52-1

52

СНЯТИЕ

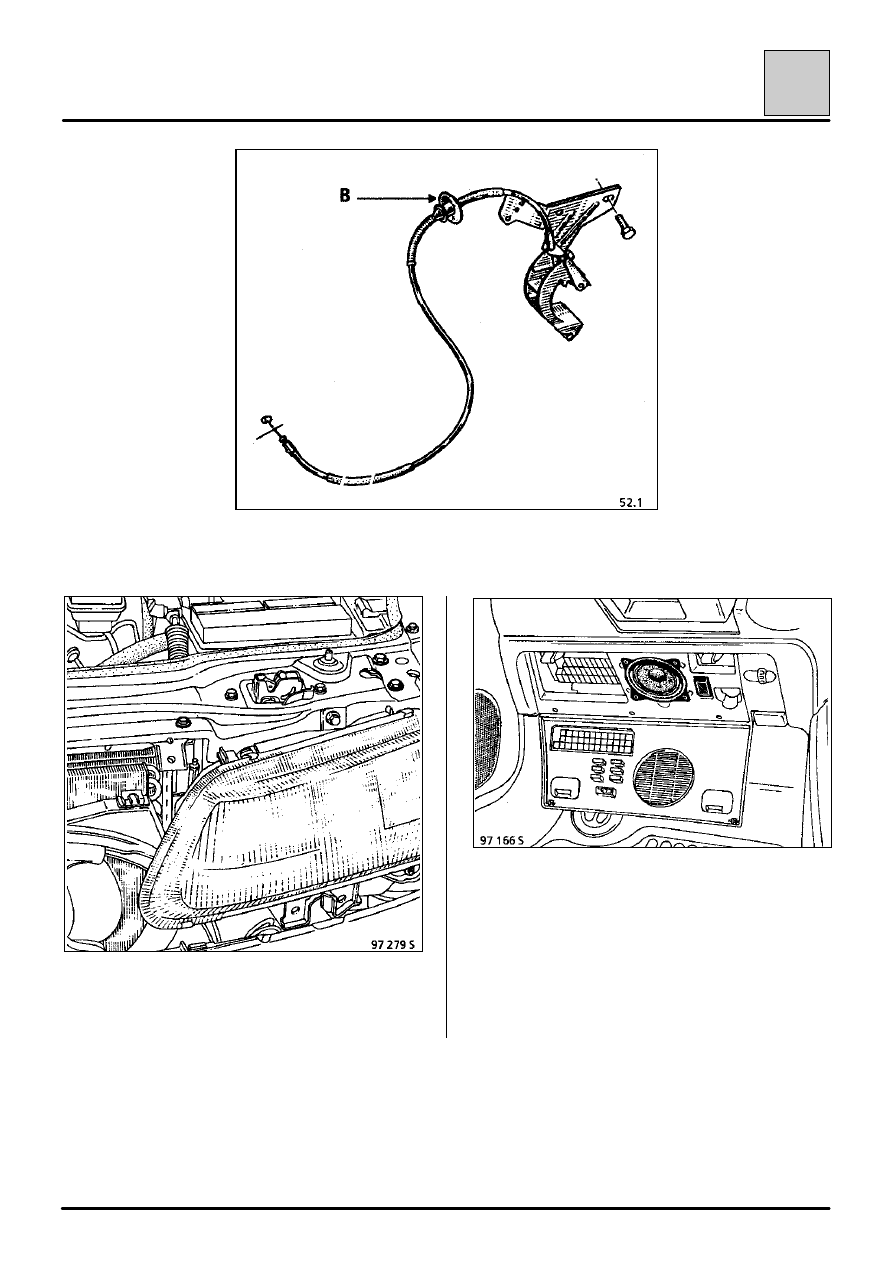

Снимите замок.

Отсоедините от него трос.

Снимите крышку, закрывающую предохранители.

МЕХАНИЗМЫ НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

Привод замка капота

52-2

52

СНЯТИЕ (продолжение)

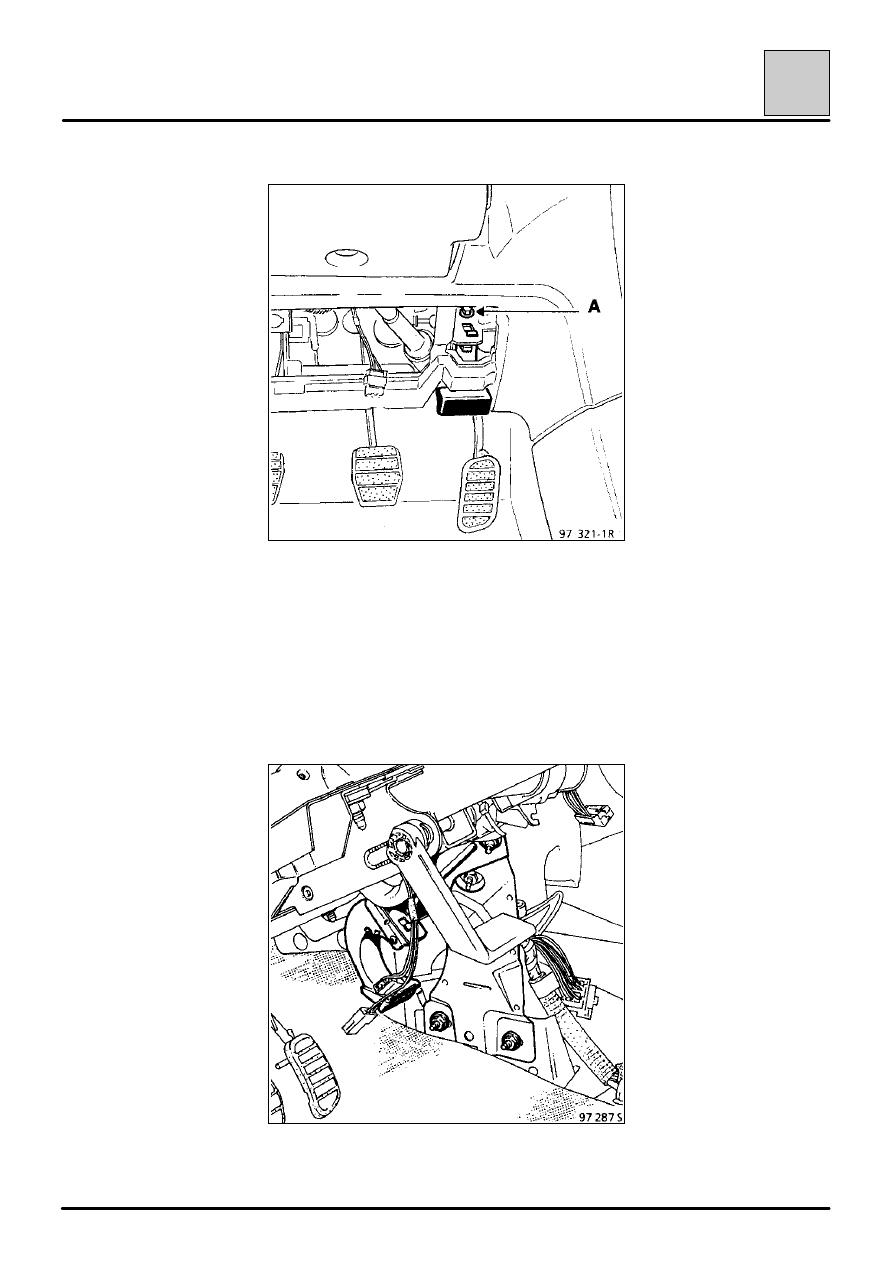

Выверните болт (А) крепления ручки.

Извлеките трос, протянув его внутрь салона
автомобиля через щит, отделяющий салон от
моторного отсека.

ПРИМЕЧАНИЕ: При установке слегка смажьте
втулку (В), чтобы она легче установилась на
своем месте.

Вид при снятой панели приборов.
