МЕХАНИЗМЫ БОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

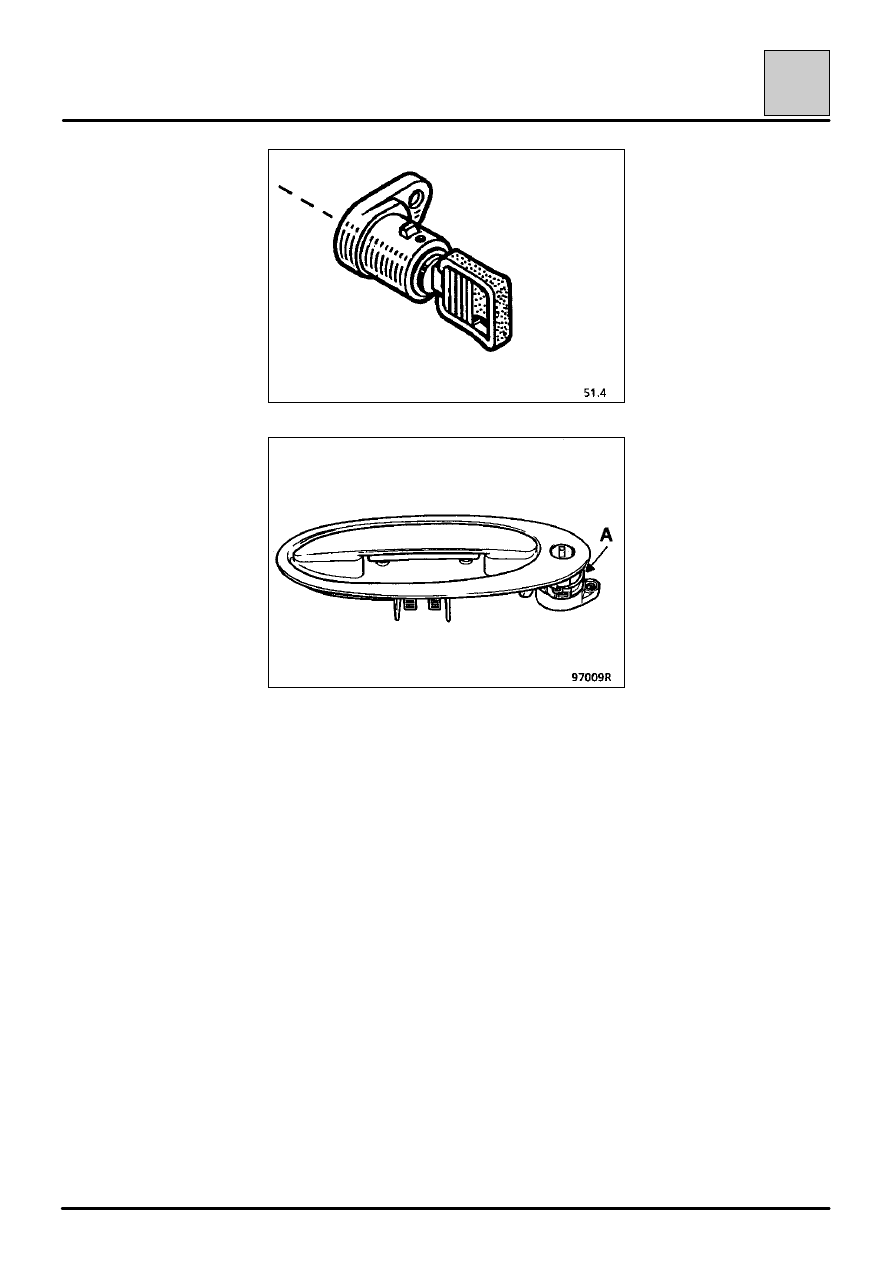

Цилиндр замка передней двери

51-5

51

Снимите ручку.

Освободите цилиндр замка, сняв металлическое
стопорное кольцо (А).

МЕХАНИЗМЫ БОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

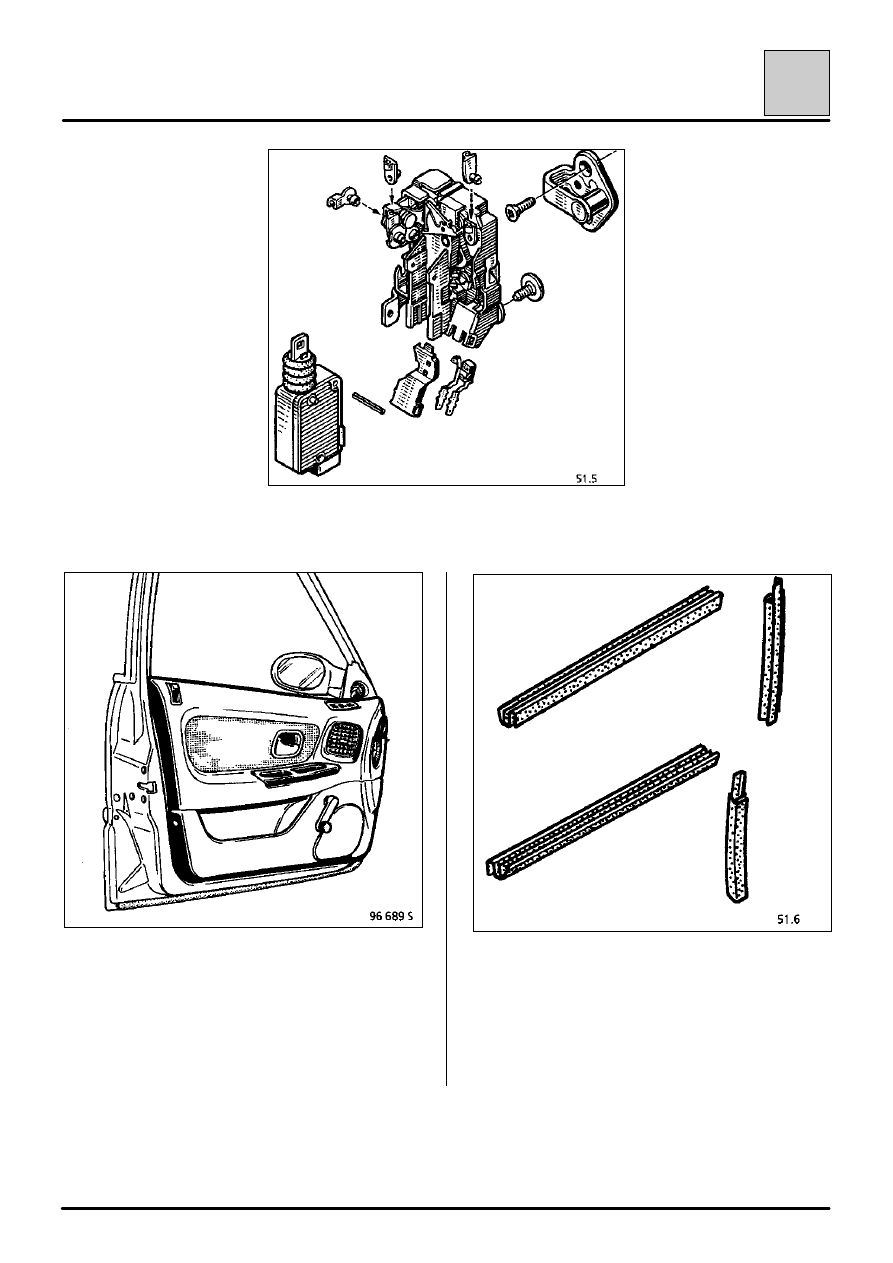

Замок передней двери

51-6

51

СНЯТИЕ

Снимите обивку двери (см. главу 7).

Снимите внутренний подоконный уплотнитель
стекла.

Поднимите стекло в верхнее положение и
отсоедините от кулисы.

Снимите стекло (см. главу 54).

МЕХАНИЗМЫ БОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

Замок передней двери

51-7

51

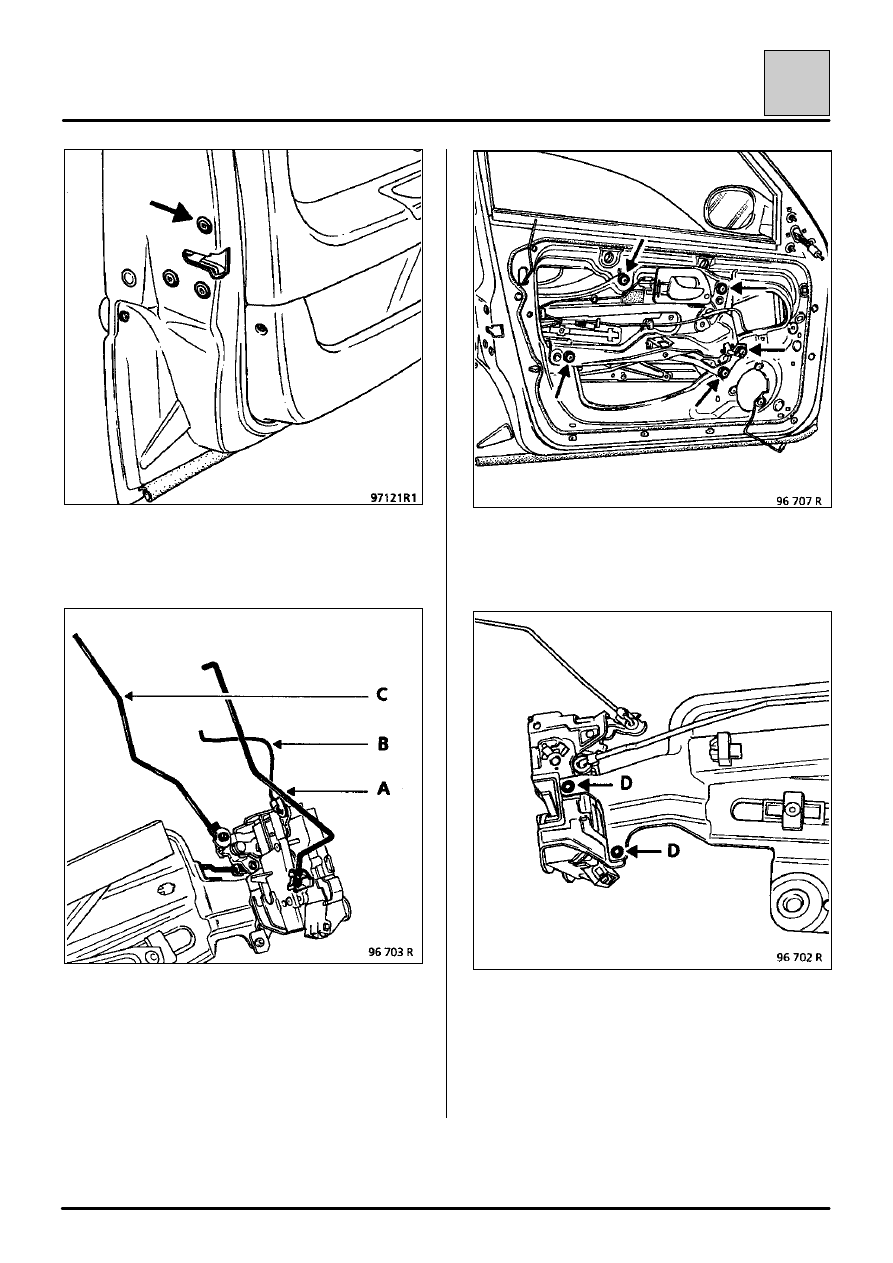

Снимите наружные винты крепления замка (3
винта).

Отсоедините следующие тяги:
– тягу (А) наружного привода замка,
– тягу (В) цилиндра замка,
– тягу (С) блокировки замка.

Отсоедините жгут электрических проводов с
учетом комплектации автомобиля.

Снимите винты крепления несущей панели
дверных механизмов и извлеките его.

Остоедините замок от панели, удалив две
заклепки (D).

(При установке замка следует использовать
заклепки того же типа).

МЕХАНИЗМЫ БОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

Замок передней двери

51-8

51

УСТАНОВКА

При установке несущей панели дверных
механизмов рекомендуется затягивать сначала
наружные винты (Е) крепления замка, а затем
винты (F) крепления панели.

ВАЖНОЕ ЗАМЕЧАНИЕ
Для обеспечения надежного уплотнения
рекомендуется заменять виниловый
уплотнитель (G) двери после каждого его
снятия, выполнять проверку уплотнения и
устанавливать на место все пенопластовые
шумопоглощающие детали (если они
используются).
