МЕХАНИЗМЫ БОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

Рукоятки стеклоподъемников передних и задних дверей

51-1

51

СНЯТИЕ

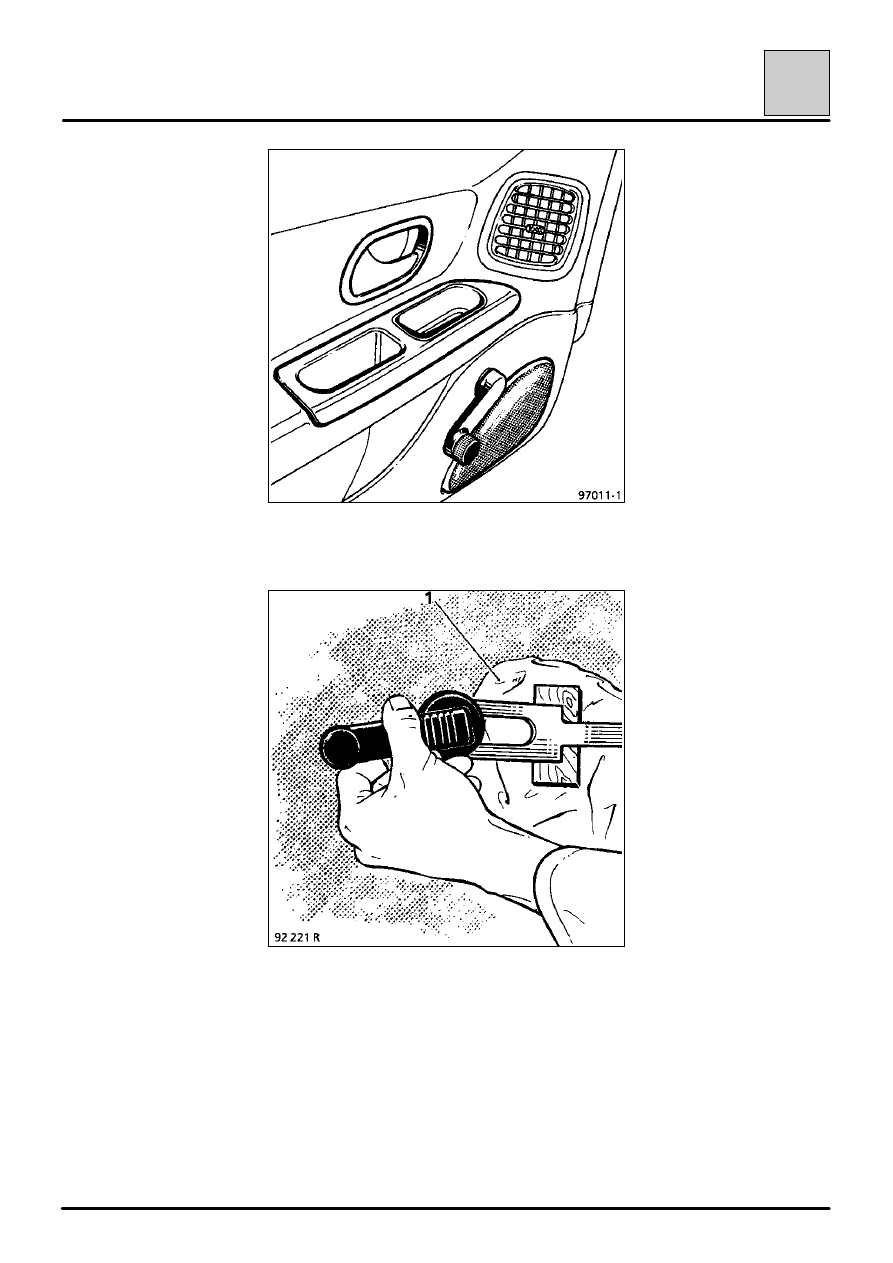

Используя самодельный инструмент в виде вилки
или инструмент FACOM D115 в качестве рычага,
снимите рукоятку, подложив кусок ткани (1) для
защиты обивки двери и поместив брусок между
куском ткани и инструментом.

МЕХАНИЗМЫ БОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

Внутренняя ручка двери

51-2

51

СНЯТИЕ

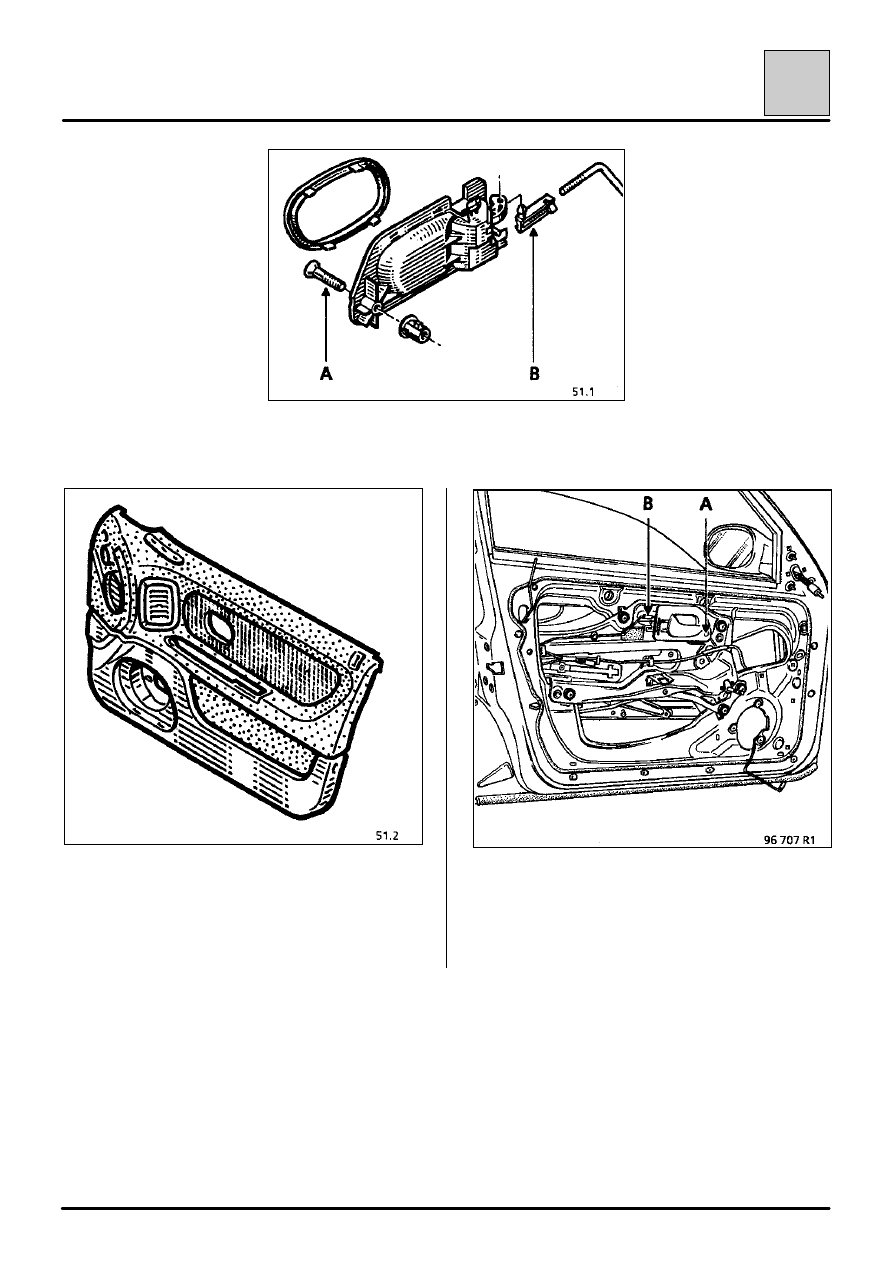

Снимите обивку двери, как описано в главе 7.

Выверните винт (А) крепления с внутренней ручки
двери.

Отсоедините от ручки наконечник тяги (В)
внутреннего привода замка и извлеките ее.

МЕХАНИЗМЫ БОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

Наружная ручка двери

51-3

51

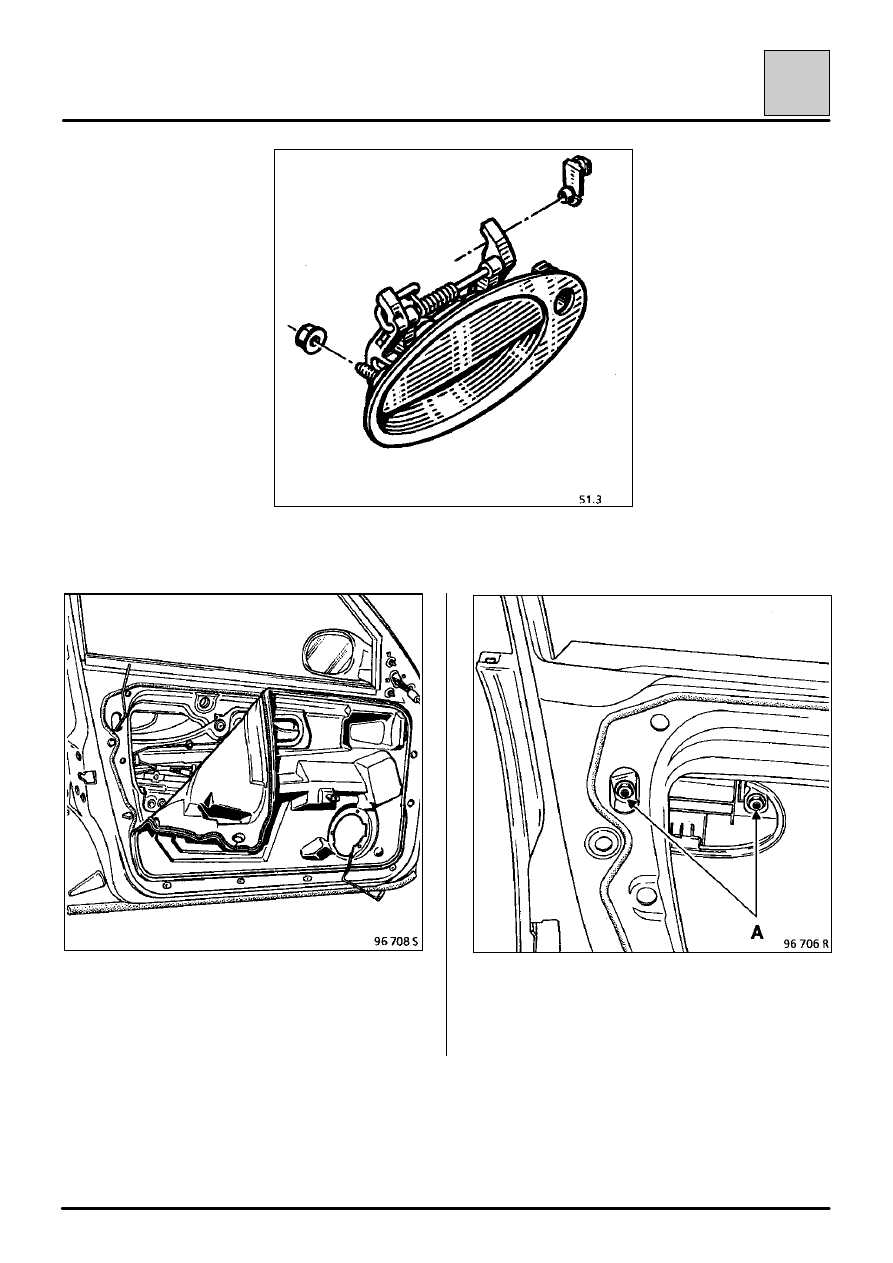

СНЯТИЕ

Снимите обивку двери.

Снимите формованный виниловый уплотнитель.

Отверните две гайки (А).

Отсоедините тягу цилиндра замка и тягу
наружного привода замка.

МЕХАНИЗМЫ БОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

Наружная ручка двери

51-4

51

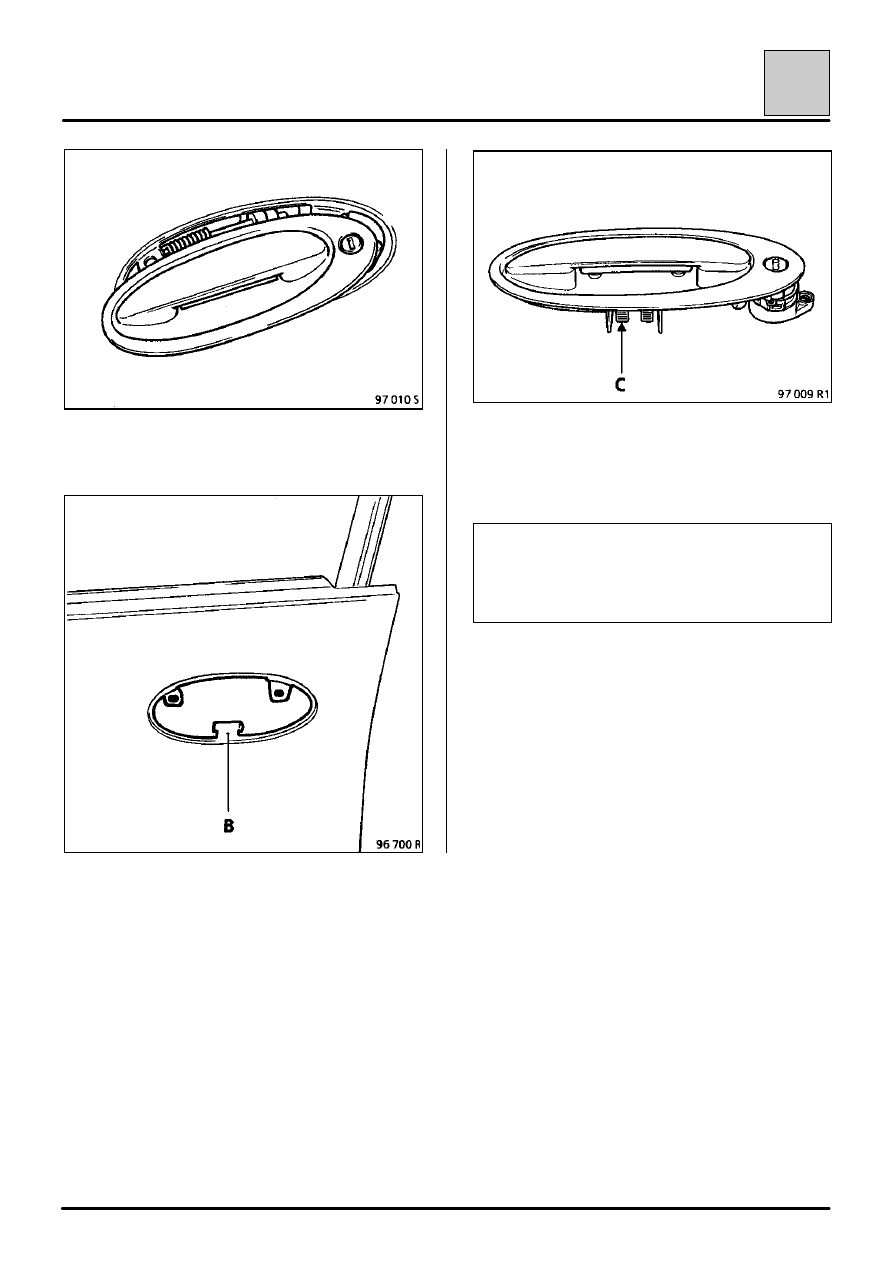

Извлеките ручку, как показано выше.

При установке ручки обратите внимание на то,
чтобы дверной язычок (В) точно расположился
относительно двух пластинок (С) ручки.

ВАЖНОЕ ЗАМЕЧАНИЕ
Для обеспечения надежного уплотнения
необходимо после каждого снятия менять
виниловый формованный уплотнитель и
валик мастики.
