ЭЛЕКТРОПРОВОДКА

Система запоминания положения сиденья водителя

88-53

88

РЕЖИМ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ

АЛГОРИТМ ПОИСКА НЕИСПРАВНОСТЕЙ 11:

Регулировка положения сиденья не вызывается из памяти при

кратковременном нажатии на кнопку.

Владелец автомобиля выполняет все операции

правильно?

нет

Проинструктируйте владельца

автомобиля. См. Руководство по

эксплуатации автомобиля.

да

Подсоедините переносной диагностический

прибор XR25, введите код D16, установите

переключатель в положение S8.

Определите состояние левого барграфа 5,

который должен зажигаться на 2-3 секунды после

поступления сигнала с ПДУ (Тест 1).

Указанный барграф высвечивается?

нет

да

Установите новый компьютер.

ПРИМЕЧАНИЕ: Кратковременное нажатие на кнопку регулировки положения сиденья водителя
срабатывает только, если разблокирование центрального замка произведено с ПДУ.

Если после закрытия двери водителя компьютер не переводится в режим ожидания, то проверьте
состояние концевого выключателя дверного замка.

Проверьте исправность и прохождение

сигнала на декодер (контакт А6).

ЭЛЕКТРОПРОВОДКА

Система запоминания положения сиденья водителя

88-54

88

РЕЖИМ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ

АЛГОРИТМ ПОИСКА НЕИСПРАВНОСТЕЙ 12:

Из памяти вызывается неверная регулировка сиденья (в

одном или нескольких направлениях).

Подсоедините переносной диагностический

прибор XR25, введите код D16, установите

переключатель в положение S8.

Определите состояние барграфов 12, 13 в правой

части карточки и барграфа 12 в левой части

карточки. (Тест 2).

Хотя бы один барграф высвечивается?

да

нет

На приборе XR25 определите состояние

барграфов 3-5 (левых) (блокировка, Тест 2).

Если один или несколько из указанных барграфов

высвечиваются, проверьте, не мешает ли какой-

либо предмет перемещению сиденья в требуемых

направлениях.

См. алгоритмы поиска неисправностей 6,

7 и 8.

ЭЛЕКТРОПРОВОДКА

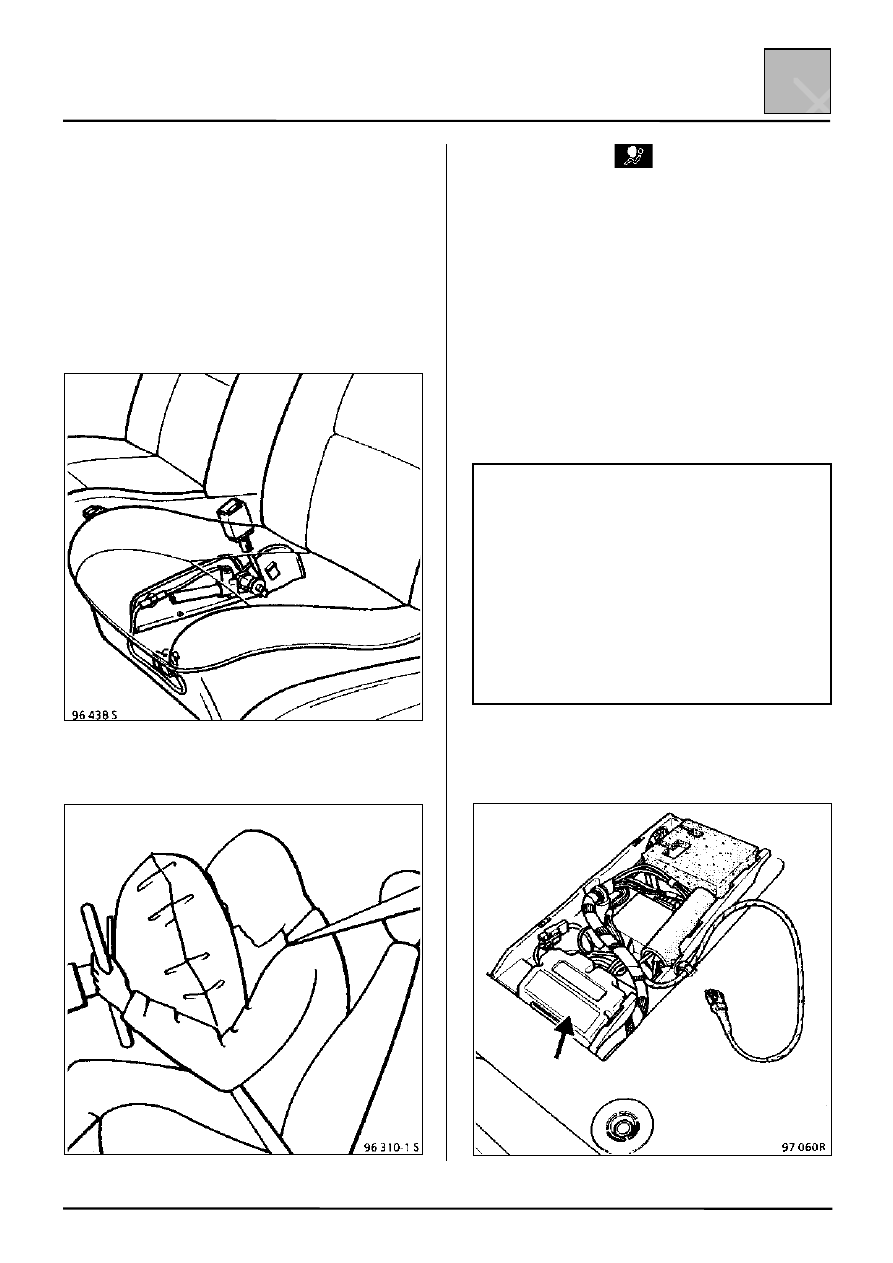

Подушка безопасности и преднатяжители ремней безопасности

88-55

88

ОБЩИЕ СВЕДЕНИЯ

Данные системы являются дополнением к ремням

безопасности.

При лобовом ударе достаточной силы блок,

управляющий этими системами, приводит в

действие:

• Преднатяжители ремней безопасности,

подтягивающие ремни безопасности передних

сидений для обеспечения плотного прилегания

ремней к телу пассажира и водителя.

• Подушка безопасности, расположенная в

рулевом колесе срабатывает, защищая голову

водителя.

Контрольная лампа

 исправности подушки

безопасности на приборном щитке.

ПРИМЕЧАНИЕ: Данные системы готовы к

срабатыванию только при включенном зажигании.

В нижнем углу ветрового стекла автомобиля, обо-

рудованного подушкой безопасности, со стороны

водителя имеется специальная наклейка, а также

надпись «air bag» в центре рулевого колеса.

ОПИСАНИЕ

ЭЛЕКТРОННЫЙ БЛОК

Электронный блок расположен под сиденьем

пассажира и закреплен тремя гайками и

фиксатором.

ВНИМАНИЕ: Перед снятием электронного блока:
– Выключите зажигание,
– Снимите предохранитель в цепи подушки

безопасности/преднатяжителя.

– Подождите 5 минут для того, чтобы успел

разрядиться резервный источник питания

(конденсатор, встроенный в электронный

модуль).

– Во избежание самопроизвольного

срабатывания устройства, отсоедините от него

все разъемы.

– При выполнении каких-либо работ с

электронным блоком проследите, чтобы в

салоне автомобиля никого не было.

Для того, чтобы получить доступ к электронному

модулю, следует сдвинуть сиденье до отказа

вперед и, отвернув два винта, снять пластиковую

крышку.

ЭЛЕКТРОПРОВОДКА

Подушка безопасности и преднатяжители ремней безопасности

88-56

88

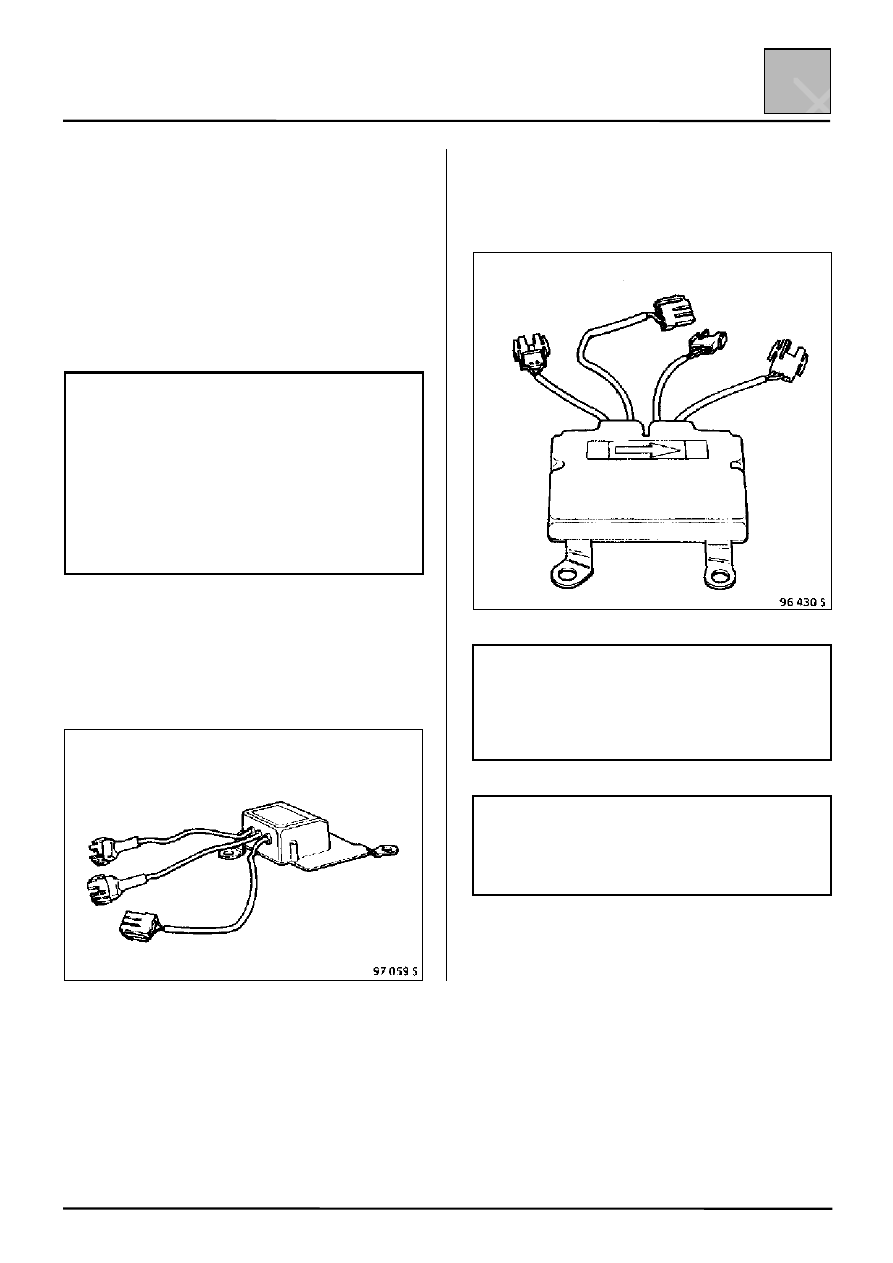

Электронный блок включает в себя:
– Электромеханический датчик подушки

безопасности.

– Электромеханический датчик преднатяжителей

ремней безопасности.

– Систему обеспечения срабатывания

воспламенителя преднатяжителей ремней
безопасности и устройства надувания подушки
безопасности.

– Схему контроля состояния линии

воспламенения подушки безопасности.

ПРЕДУПРЕЖДЕНИЕ: Ни в коем случае не
следует пользоваться омметром или другим
электроизмерительным прибором для проверки
состояния цепей системы, предварительно не
отключив подушку безопасности и преднатяжи-
тели ремней безопасности. Прохождение по
указанным цепям измерительного тока омметра
может вызвать срабатывание системы. Для
проверки состояния электронного блока
СЛЕДУЕТ пользоваться устройством XR Bag
(Ele. 1288).

Существует два типа электронных блоков:
– Электронный блок, предназначенный для

автомобилей, оборудованных преднатяжите-
лями ремней безопасности (без подушки
безопасности).

– Электронный блок, предназначенный для

автомобилей, оборудованных преднатяжи-
телями ремней безопасности и подушкой
безопасности.

ПРЕДУПРЕЖДЕНИЕ: Если произошло срабаты-
вание подушки безопасности или преднатяжите-
лей ремней безопасности, электронный блок
необходимо заменить на новый, т. к. некоторые
его компоненты при срабатывании могли
изменить свои технические характеристики.

ВНИМАНИЕ: При замене электронного блока, его
СЛЕДУЕТ сначала закрепить на автомобиле, а
затем подключить к нему разъемы. Стрелка,
изображенная на блоке, должна быть направлена
в сторону передней части автомобиля.
