ПРОТИВОУГОННАЯ СИСТЕМА

Охранная сигнализация

82-14

82

НАРУШЕНИЯ РАБОТЫ СИСТЕМЫ ОХРАННОЙ СИГНАЛИЗАЦИИ

АЛГОРИТМ ПОИСКА НЕИСПРАВНОСТЕЙ 6: При постановке на охрану не включаются

указатели поворота в режиме аварийной сигнализации

Нажатием на кнопку выключателя аварийной

сигнализации убедитесь в нормальной работе

указателей поворота в режиме аварийной

сигнализации.

Указатели поворота в режиме аварийной

сигнализации работают нормально?

нет

да

Проверьте, не перегорел ли предохранитель,

через который подается напряжение на контакт 5

(5-контактного разъема электронного модуля

сигнализации).

При необходимости замените предохранитель.

Неисправность сохраняется?

нет

да

Проверьте положение замка (в салоне).

Положение правильное?

нет

да

Убедитесь в том, что открывающиеся элементы

кузова (двери, капот, багажник) плотно

закрываются. При необходимости произведите

регулировку. Неисправность сохраняется?

нет

да

На 15-контактном разъеме электронного модуля

сигнализации проверьте сопротивление

проводов, идущих к открывающимся элементам

кузова (должно быть равно бесконечности):

контакты 4-9.

Сопротивление соответствует норме?

нет

нет

да

да

Сядьте в автомобиль, закройте все боковые

двери, капот и багажник, установите

сигнализацию в режим охраны и проверьте

наличие напряжения +12 В (2 импульса) на

контакте 1 электронного модуля сигнализации,

снова установите сигнализацию на охрану и

повторите операцию для контакта 2 (черный

5-контактный разъем).

Напряжение в норме?

нет

да

Проверьте исправность проводки между

контактами 1 и 2 (5-контактного разъема

электронного модуля сигнализации) и

соединительным разъемом приборной панели (*).

Произведите ремонт.

Проверьте исправность системы

аварийной сигнализации.

Норма.

Норма.

Снова установите ключ в замке в

положение «ON»

Определите неисправный

открывающийся элемент и

проверьте проводку

соответствующего концевого

выключателя. После ремонта

неисправность сохраняется?

Норма.

Замените неисправный замок.

Замените электронный модуль

сигнализации.

(*) См. схему электрооборудования автомобиля.

ПРОТИВОУГОННАЯ СИСТЕМА

Охранная сигнализация

82-15

82

НАРУШЕНИЕ РАБОТЫ СИСТЕМЫ ОХРАННОЙ СИГНАЛИЗАЦИИ

АЛГОРИТМ ПОИСКА НЕИСПРАВНОСТЕЙ 7

: При срабатывании

сигнализации не включается ближний свет фар.

Проверьте включение ближнего света фар.

Ближний свет фар включается?

нет

Восстановите работоспособность

ближнего света фар.

да

Вызовите срабатывание сигнализации и

проверьте наличие импульсного напряжения

+12 В на контакте 3 5-контактного разъема

электронного модуля сигнализации.

нет

да

Проверьте исправность проводки между

контактом 3 (5-контактного разъема электронного

модуля сигнализации) и соединительным

разъемом приборной панели (*).

Произведите ремонт.

(*) см. схему электрооборудования автомобиля.

Установите новый электронный модуль

сигнализации.

ПРОТИВОУГОННАЯ СИСТЕМА

Охранная сигнализация

82-16

82

НАРУШЕНИЕ РАБОТЫ СИСТЕМЫ ОХРАННОЙ СИГНАЛИЗАЦИИ

АЛГОРИТМ ПОИСКА НЕИСПРАВНОСТЕЙ 8:

 При срабатывании

сигнализации не включается сирена

Проверьте положение замка сирены.

Положение замка правильное?

нет

Установите замок в правильное

положение.

да

Отсоедините аккумуляторную батарею.

Cирена работает?

нет

Установите новую сирену.

да

Проверьте исправность провода между контактом

В1 черного разъема сирены и контактом 15

15-контактного разъема электронного модуля

сигнализации.

нет

да

Установите новую сирену.

Отремонтируйте проводку.

ПРОТИВОУГОННАЯ СИСТЕМА

Система электронной противоугонной

блокировки запуска двигателя

82-17

82

ОПИСАНИЕ
Система электронной противоугонной блокировки
запуска двигателя управляется блоком
инфракрасного дистанционного управления.
При открывании дверей с помощью пульта
дистанционного управления декодер разрешает
пуск двигателя.
Если двери автомобиля заперты с помощью
пульта дистанционного управления, декодер
запрещает пуск двигателя.

Система электронной противоугонной блокировки
запуска двигателя включает:
– специальный компьютер впрыска,
– считывающее устройство, подключаемое к

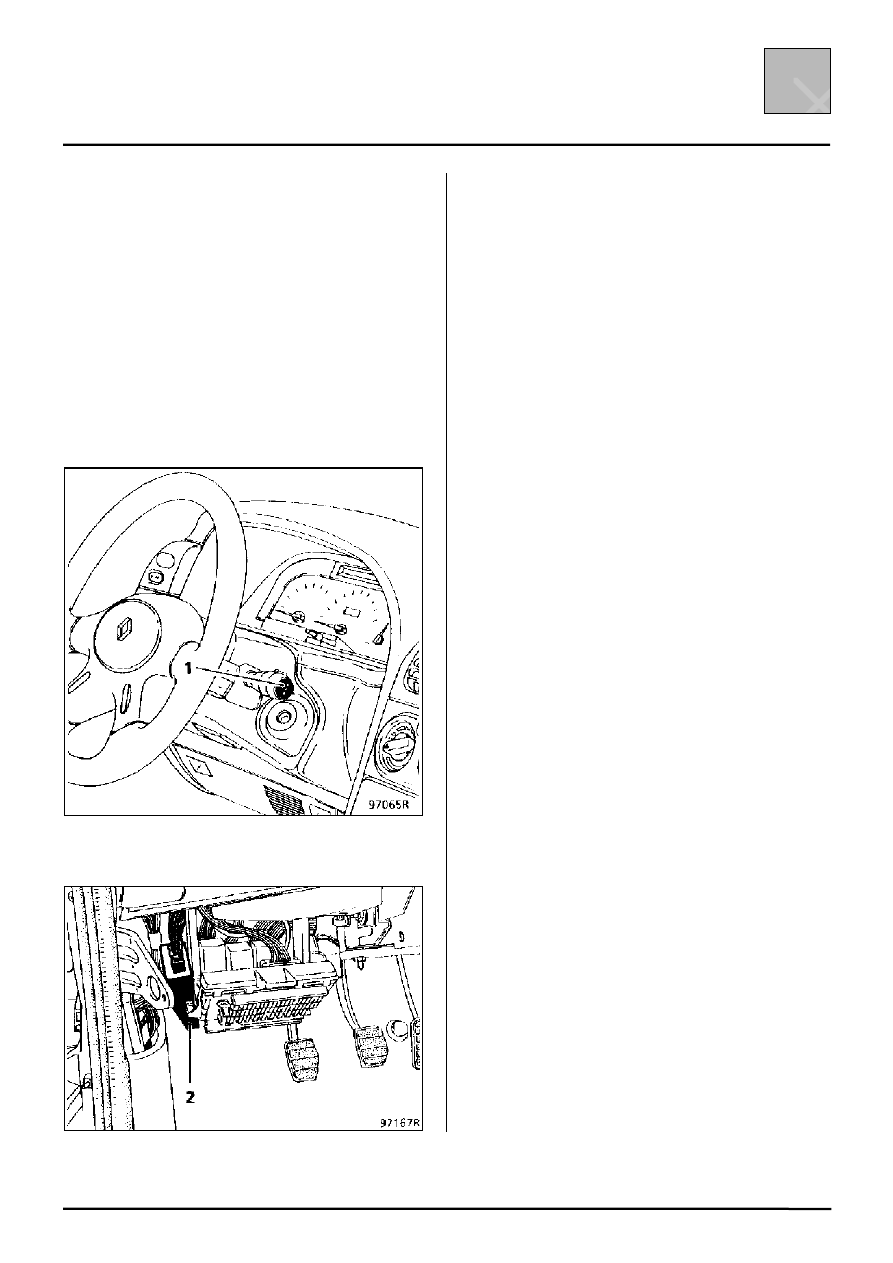

бортовому компьютеру (1).

– декодер (2), установленный слева от

коммутационного блока салона.

Система электронной противоугонной блокировки
запуска двигателя выполняет следующие
функции:

! Декодирует инфракрасный сигнал,

поступающий с пульта дистанционного
управления.

! Обеспечивает функционирование

электронного замка зажигания с
противоугонным устройством:
при наличии «+» после замка зажигания
генерирует кодовый сигнал в цепи
кодирования компьютера системы впрыска,
разрешающий запуск двигателя.

! Запирает/отпирает открывающиеся элементы

кузова (двери, капот и т. д).

! Устанавливает сигнализацию в режим охраны

и отключает ее (если автомобиль оборудован
охранной сигнализацией).

! Направляет сигнал об открытии двери на

запоминающее устройство положения сиденья
водителя (если оно есть).

! Управляет работой плафона освещения

салона (полная комплектация), а именно:

– включение плафона освещения салона при

открытии одной из дверей (независимо от
положения ключа в замке зажигания),

– включение плафона освещения салона

примерно на 15 секунд после команды на
разблокирование замков дверей,
посылаемой с пульта дистанционного
управления и обновляемой при каждом
воздействии на пульт (для разблокировки
или блокировки замков),

– выключение освещения салона при

наличии «+» после замка зажигания и
закрытых дверях до окончания временной
задержки.

! Управляет блокировкой и автоматическим

подъемом стекол дверей (в зависимости от
комплектации).
