СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Диагностика

62-24

62

АВТОМАТИЧЕСКА

ПОЛОЖЕНИЕ ВОЗДУХОСМЕСИТЕЛЬНОЙ ЗАСЛОНКИ В РЕЖИМЕ РАБОТЫ С ЧАСТИЧНЫМ
ВЫПОЛНЕНИЕМ ФУНКЦИЙ

ВЫСВЕЧИВАЕМЫЕ

УСТАНОВКИ

ПОЛОЖЕНИЕ

ВОЗДУХОСМЕСИТЕЛЬНОЙ

ЗАСЛОНКИ (%)

МИНИМУМ

0

16

8,3

17

16,6

18

24,9

19

32,2

20

41,5

21

49,8

22

58,1

23

66,4

24

74,7

25

83

26

91,3

МАКСИМУМ

100

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Диагностика

62-25

62

АВТОМАТИЧЕСКА

КОНТРОЛЬ С ПОМОЩЬЮ ПЕРЕНОСНОГО
ДИАГНОСТИЧЕСКОГО ПРИБОРА ХR25

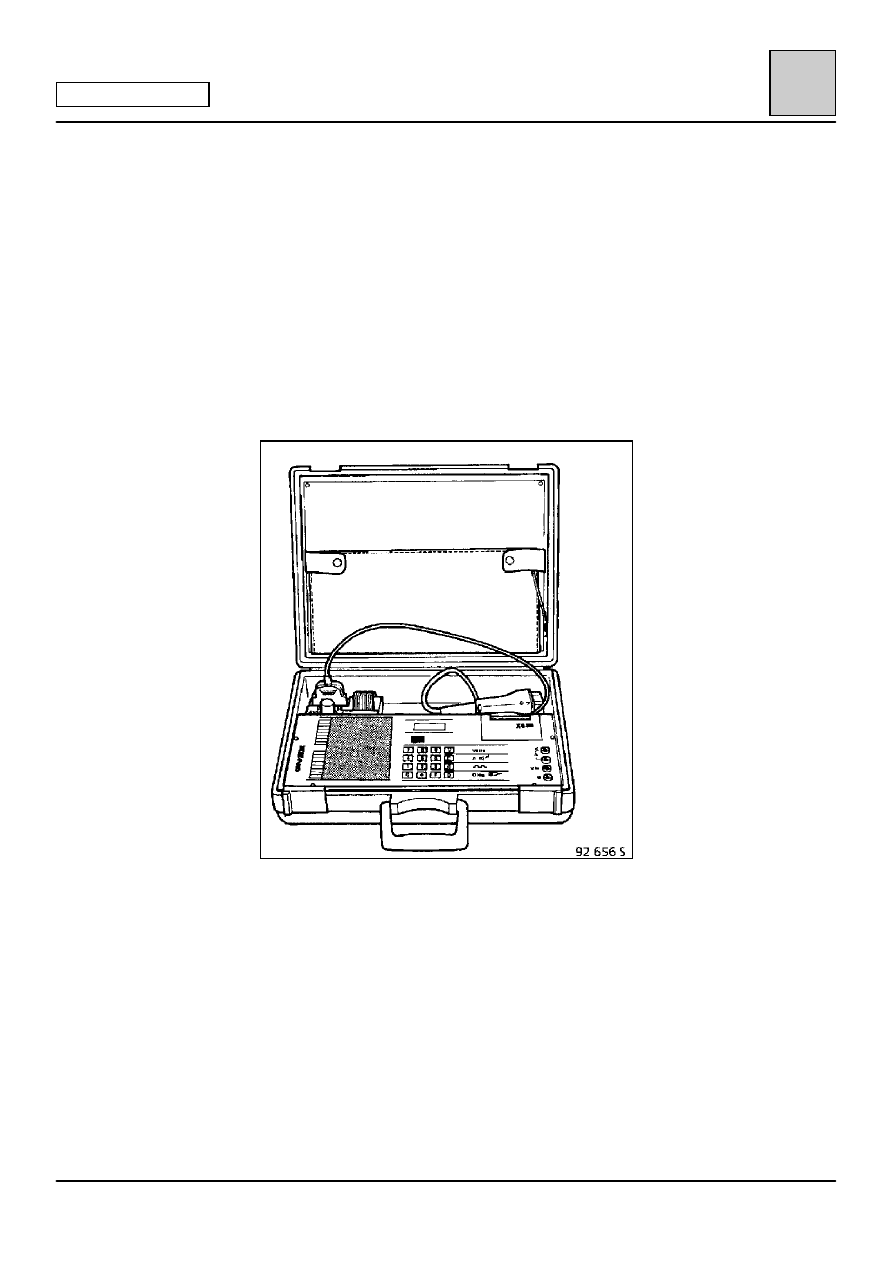

Переносной диагностический прибор ХR25
необходим при ремонте кондиционера
независимо от причины неисправностей.

Он оснащен микропроцессором и обеспечивает
доступ к данным от различных датчиков и
считывает диагностическую информацию с
компьютера панели управления.

Он также позволяет удалять информацию из
памяти компьютера после выполнения ремонта
системы кондиционирования воздуха.

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Диагностика

62-26

62

АВТОМАТИЧЕСКА

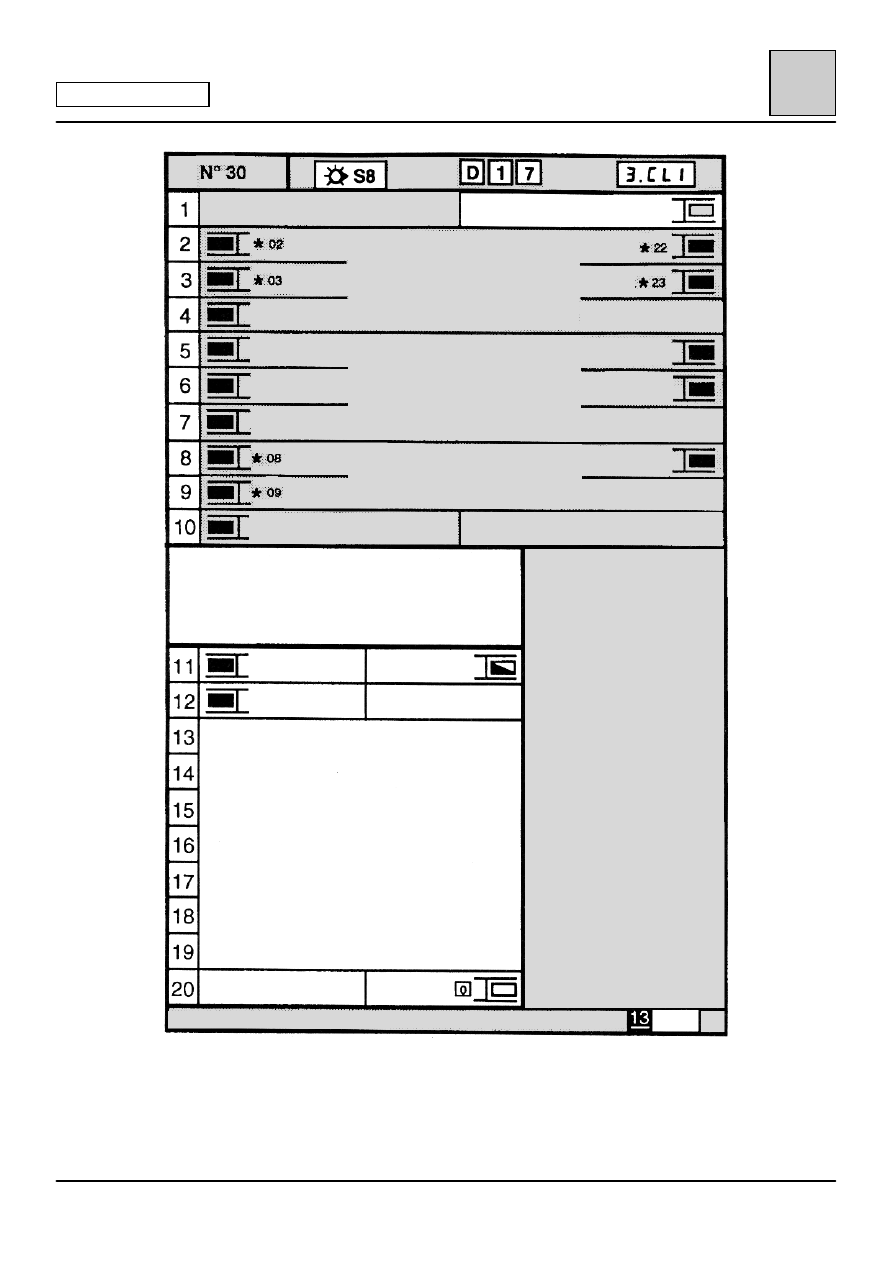

код:

индик:

РУС

КОД ПРИНЯТ

ЦЕПИ ДАТЧИКОВ

ТЕМПЕРАТУРЫ

ИСПАРИТЕЛЯ

ДАТЧИК ТЕМПЕРАТУРЫ
ВНУТРИ САЛОНА

ДАТЧИК ТЕМПЕРАТУРЫ

ОХЛ. ЖИДКОСТИ

ДАТЧИК ТЕМПЕРАТУРЫ
НАРУЖНОГО ВОЗДУХА

ИСПАРИТЕЛЬ

ДАТЧИК ТЕМПЕР. ПОВЕРХНОСТИ

ЦЕПИ

ДВИГАТЕЛЕЙ

ЭЛЕКТРО-

ВЕНТИЛЯТОРОВ

ПРИВОД ВОЗДУХОСМЕ-
СИТЕЛЬНОЙ ЗАСЛОНКИ

ПРИВОД ВОЗДУХОРАСПРЕ-

ДЕЛИТЕЛЬНОЙ ЗАСЛОНКИ

ПРИВОД ЗАСЛОНКИ
РЕЦИРКУЛЯЦИИ ВОЗДУХА

МИКРОЭЛЕКТРОВЕНТИЛЯТОР

ГРУППА

ЭЛЕКТРОВЕНТИЛЯТОРОВ

ГРУППА

ЭЛЕКТРОВЕНТИЛЯТОРОВ

ЦЕПИ

УПРАВЛЕНИЯ

РЕЛЕ ЭЛЕКТРО-

ВЕНТИЛЯТОРОВ

ОБОГРЕВ ЗАДНЕГО
СТЕКЛА

ЭЛЕКТРООБОГРЕВ
ВЕТРОВОГО СТЕКЛА

ЦЕПЬ УПРАВЛЕНИЯ КОМПРЕССОРОМ
КОНДИЦИОНЕРА

КОНДИЦИОНИРОВАНИЕ ВОЗДУХА

Удаление из памяти информации о неисправностях :G 0**

Конец диагностики: G 13*

+12 ФОНАРЬ

+12 АСС

+12 АРС

ПАМЯТЬ

XR25

ДОПОЛНИТЕЛЬНЫЕ ПРОВЕРКИ: #

01 Температура воздуха внутри салона

qqqqС

02 Температура наружного воздуха

qqqqС

03 Температура испарителя

qqqqС

04 Температура охлаждающей жидкости

qqqqС

08 Скорость вентилятора

об/мин

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Диагностика

62-27

62

АВТОМАТИЧЕСКА

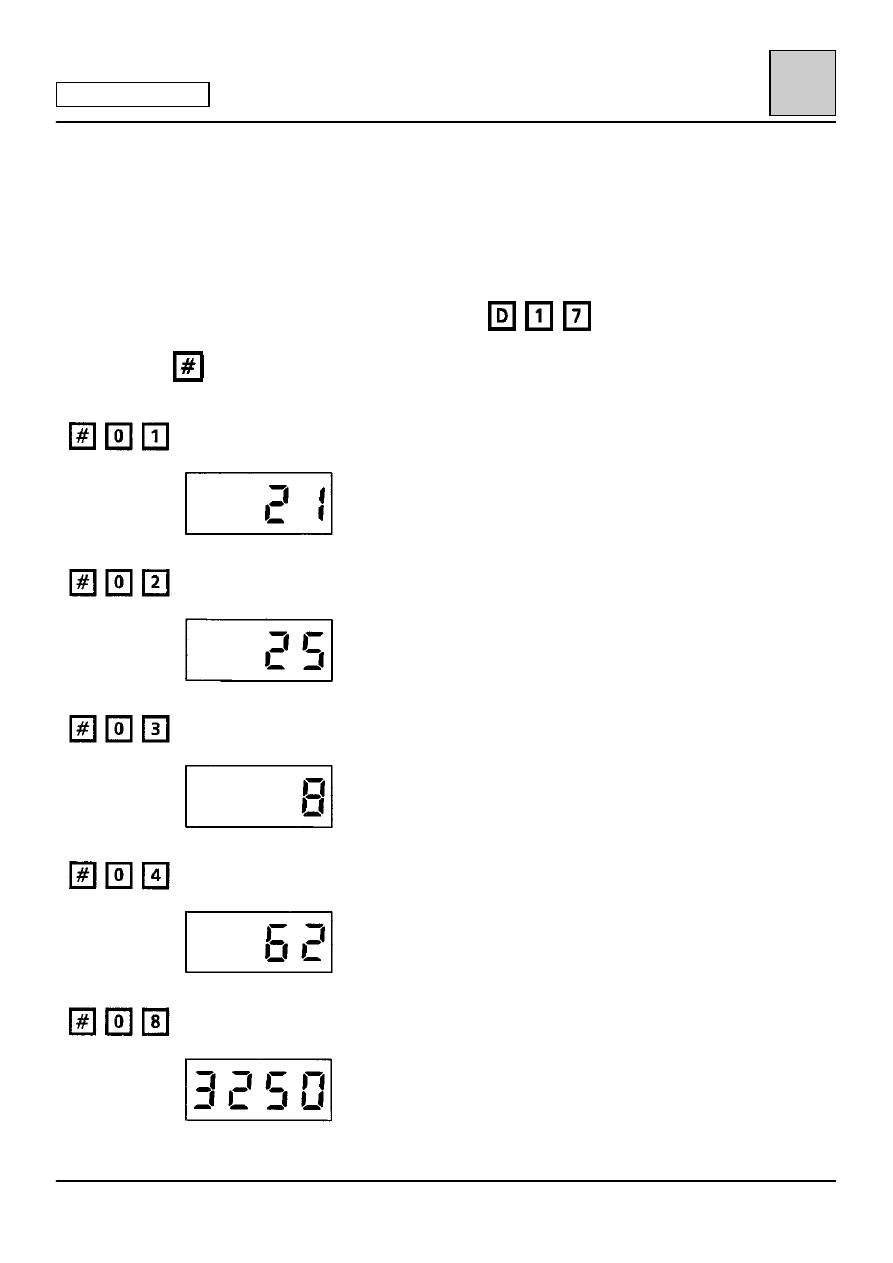

КОНТРОЛЬ С ПОМОЩЬЮ ПЕРЕНОСНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА ХR25 И КАССЕТЫ № 13

Подключите переносной диагностический прибор к диагностическому разъему автомобиля.

Установите переключатель в положение S8.

Включите зажигание.

Введите специальный код для регулирования температуры

Затем введите

 и еще 2 цифры, чтобы получить доступ к информации, поступающей от электронного

блока управления

Температура воздуха внутри салона: величина в градусах Цельсия

Температура наружного воздуха: величина в градусах Цельсия

Температура испарителя: величина в градусах Цельсия

Температура охлаждающей жидкости: величина в градусах Цельсия

Скорость электровентилятора: величина в об/мин

Напр.:

Напр.:

Напр.:

Напр.:

Напр.:

3250 Положение STOP = 0
Макс. положение = прибл. 4000 об/мин.
