Renault Laguna I. Руководство - часть 165
ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ С ЭЛЕКТРОННЫМ
УПРАВЛЕНИЕМ
Рулевое управления с адаптивным усилителем
38-98
38
Правый барграф 12 высвечивается
Электромагнит рулевого управления с
переменным усилением
Короткое замыкание на +12 В на контактах А5 и А6 разъема компьютера
Короткое замыкание электромагнита рулевого управления с адаптивным усилителем
При выключенном зажигании и разъединенном двухконтактном разъеме
электромагнита рулевого управления с переменным усилением
проверьте сопротивление между контактами А5 и А6 электромагнита.
Получено ли значение ~ 6-7 Ом при температуре 20
(С?
нет
да
Зажигание выключено.
Проверьте электропроводность и изоляцию электропроводки от
заземления между контактами:
Разъем компьютера
рулевого управления
с переменным
усилением
А5
D2
А6
D3
Белый разъем R34 (*),
голубой модуль
Белый разъем R34 (*),
голубой модуль
D2
A
D3
B
2-контактный разъем
электромагнита рулевого
управления с адаптивным
усилителем (со стороны
проводки автомобиля)
нет
При необходимости отремонтируйте.
Введите код G0** для удаления информации о неисправности из
памяти, а затем код G13* для выхода из диагностического режима.
Дорожное испытание покажет, устранена ли неисправность.
Сохранилась ли неисправность?
да
Замените компьютер.
Введите код G74** для программирования установок, а затем код
G13*для выхода из диагностического режима.
(*) ПРИМЕЧАНИЕ: Разъем R34 расположен в коммутационном блоке отсека.
+
,
-
+
,
-
#
$
%
#
$
%
В норме.
Замените рулевой
механизм.
Введите код G0** для
удаления информации о
неисправности из
памяти.

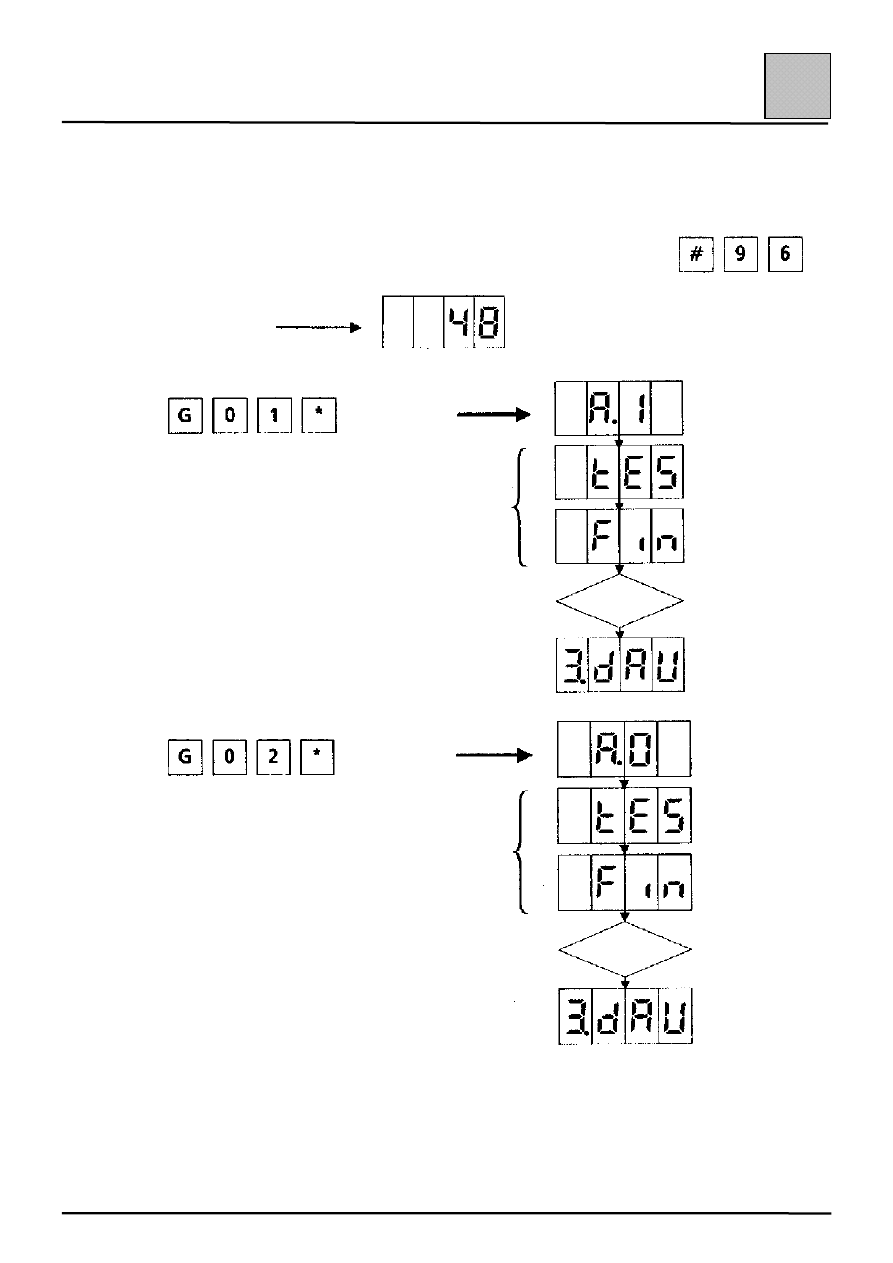

Используйте командные
режимы для проверки
работы рулевого
управления с
адаптивным
усилителем G01* для
максимального
усиления
G02* для минимального
усиления
