ОБЩИЕ СВЕДЕНИЯ
Размеры основных компонентов тормозной системы
30-2
30
B56B
B56C
B56E

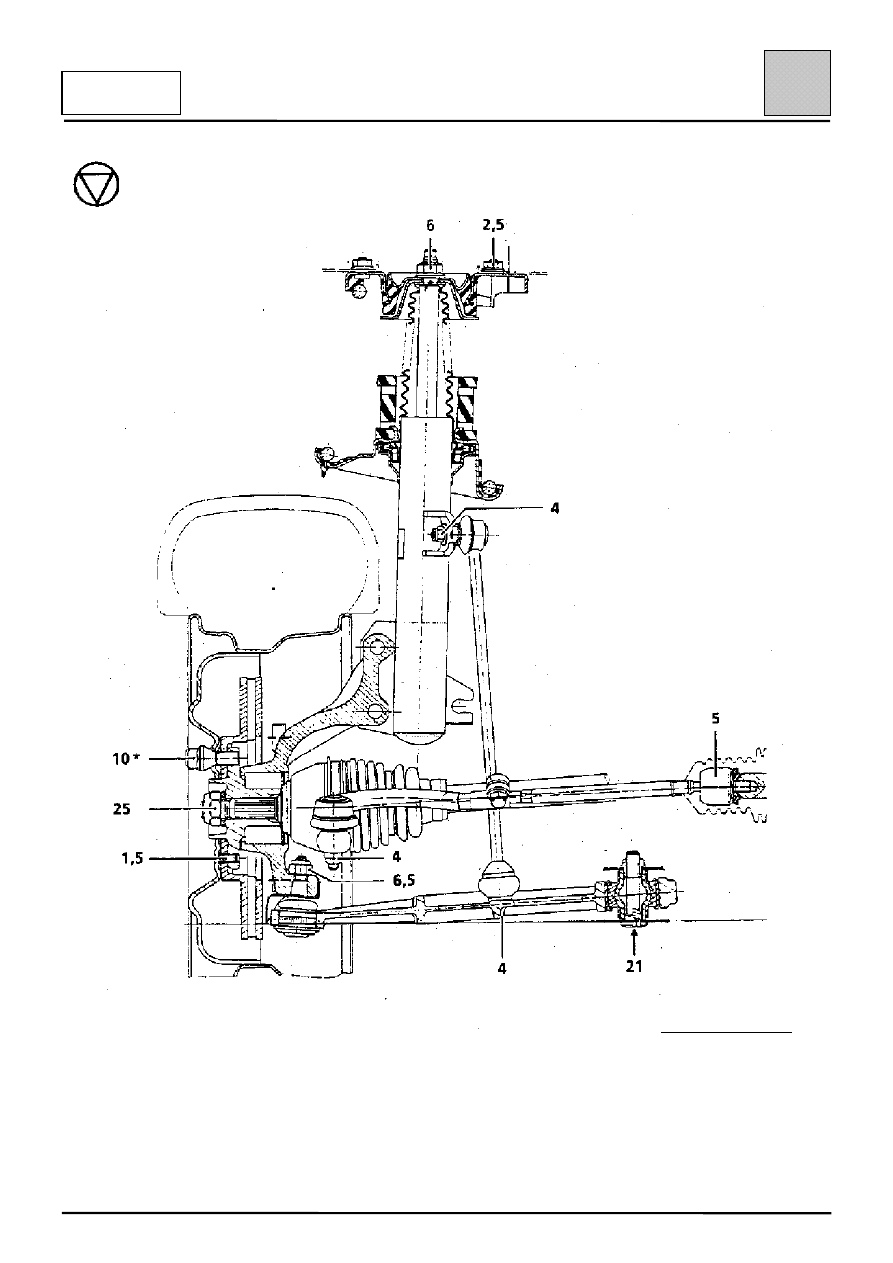

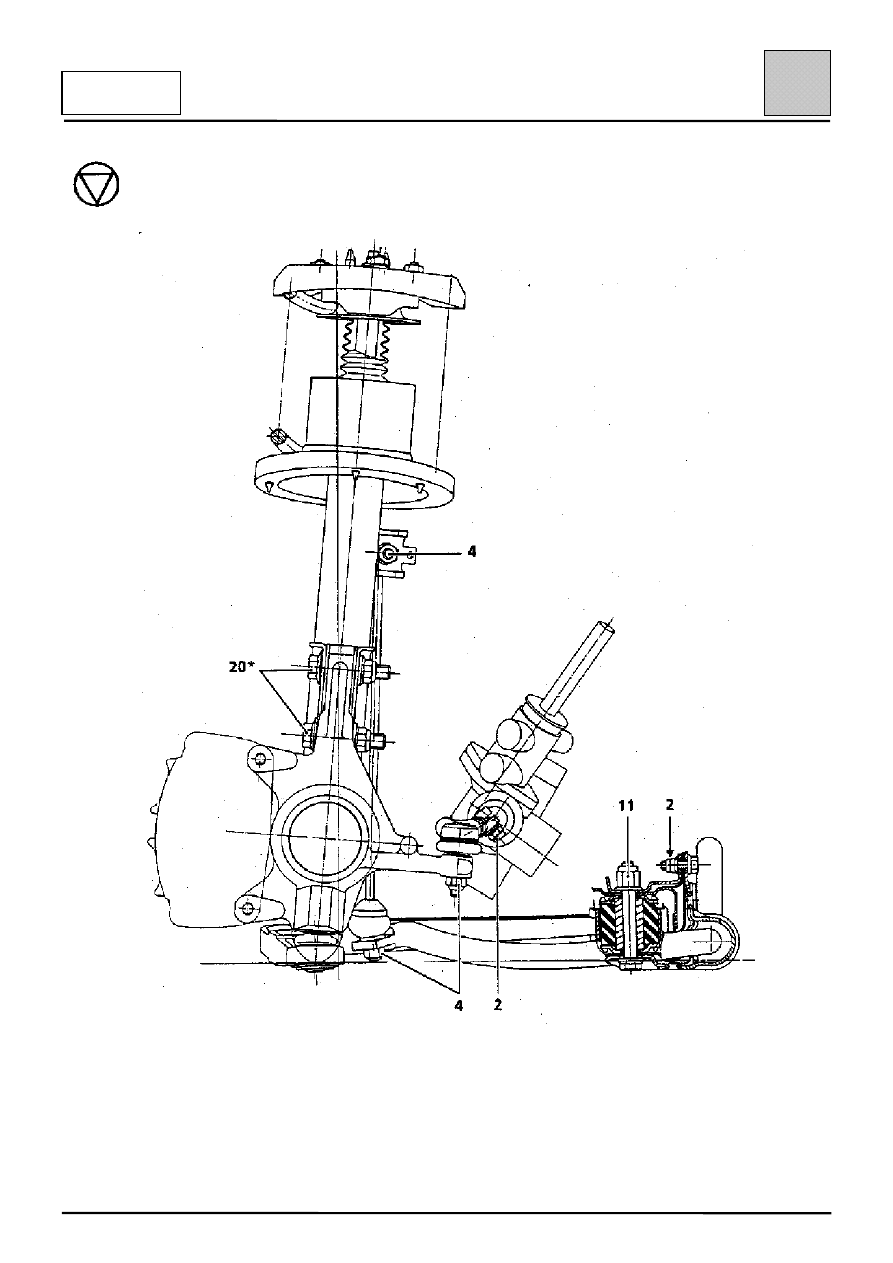

ТОРМОЗНЫЕ МЕХАНИЗМЫ ПЕРЕДНИХ КОЛЕС (размеры в миллиметрах)
**
Диаметр рабочего цилиндра
48 (1)
54 (2)
48 (1)
54 (2)
Наружный Диаметр диска
262
262
280
Толщина диска
22
22
24
Минимально допустимая толщина диска*
19,8
19,8
21,8
Толщина тормозных колодок (с учетом подложки)
18
18
18
Минимальная толщина тормозных колодок (при износе с учетом подложки)
6
6
6
Максимальное осевое биение рабочей поверхности диска
0,07
0,07
0,07

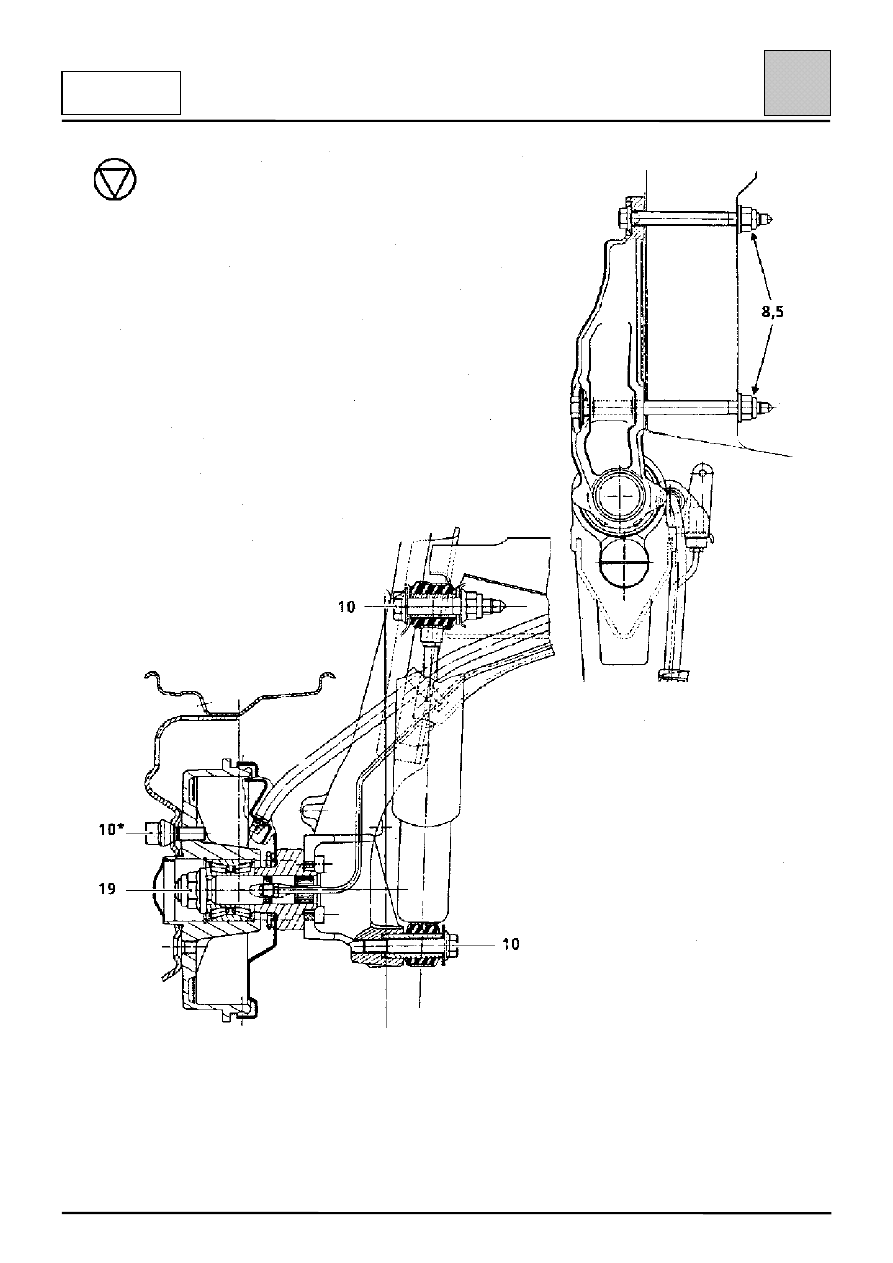

ТОРМОЗНЫЕ МЕХАНИЗМЫ ЗАДНИХ КОЛЕС (размеры в миллиметрах)
Диаметр рабочего цилиндра
19
36
36
Номинальный внутренний диаметр тормозного барабана
203,4
—
—
Предельно допустимый внутренний диаметр тормозного барабана
(после расточки)
204,4
—
—
Наружный диаметр диска
—
265
265
Толщина диска
—
10,5
10,5
Минимально допустимая толщина диска*
—
9,5
9,5
Толщина тормозных колодок (с учетом подложки)
7
15
15
Минимальная толщина тормозных колодок (при износе с учетом подложки)
2,5
6
6
ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР (размеры в миллиметрах)
Диаметр
22
23,8
23,8
(*)
Перешлифовка тормозных дисков не допускается. Если на рабочей поверхности дисков имеются
задиры, глубокие риски или следы чрезмерного износа, они подлежат замене.
(**)
Антиблокировочная система устанавливается по заказу.
(1)
В56В
(2)
В56С
