Renault Laguna I. Руководство - часть 5

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Специальные инструменты и приспособления

06-1

КОД

ОПИСАНИЕ

Mot. 1289-01

Вилка установки положения натяжителя цепи для двигателя G

Mot. 1289-02

Вилка установки положения натяжителя цепи для двигателей F и Z

Mot. 1290

Опора двигателя для снятия головки блока цилиндров на двигателях F3P, F3R и Z7X

Mot. 1301

Т-образная опора для двигателя G, дополнение к приспособлению Mot. 792-01

Опора для установки двигателя на подставке DESVIL

Mot. 1311

Набор шлангов и штуцеров для контроля давления в топливопроводе и инжекторах

Ele. 1302

Устройство сопряжения 30-контактного разъема

Ele. 1310

37-контактный разъем АБС TEVES

Emb. 1307

Съемник для выжимного подшипника сцепления

T.Av. 1233-01

Набор приспособлений для снятия картера рулевого механизма

T.Av. 1261-01

Дополнительная втулка к приспособлению T.Av. 1261 для установки пальца шаровой
опоры рычага подвески

Т.Av. 1274

Дополнительная втулка к приспособлению T. Av. 1274 (X54) для установки
сайлент-блоков рычага подвески

Dir. 1303

Приспособление для регулировки положения картера рулевого механизма

Dir. 1305

Приспособление для снятия/установки подшипника приводного вала

Dir. 1306

Приспособление для фиксации рулевой рейки

Dir. 1308

Съемник шкива насоса гидроусилителя руля

T.Ar. 1304

Приспособление для снятия торсиона задней подвески (без снятия заднего моста)

Sus. 1232-1

Чашки для снятия/установки амортизаторов (дополнение к приспособлению Sus. 1232)

Fre. 1309

Удлинитель для сброса давления в контуре задних тормозов

Car. 1055-02

Съемник осей дверных петель

Car. 1296

Защитный экран панели приборов

Двигатель и внешние
устройства

СИЛОВОЙ АГРЕГАТ И НИЖНЯЯ ЧАСТЬ
ДВИГАТЕЛЯ

ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ
ДВИГАТЕЛЯ

СИСТЕМА СМЕСЕОБРАЗОВАНИЯ

СИСТЕМА ПИТАНИЯ — НАСОСЫ —
ПРЕДВАРИТЕЛЬНЫЙ ПОДОГРЕВ

СИСТЕМА СНИЖЕНИЯ ТОКСИЧНОСТИ

ПУСК И ЗАРЯДКА

ЗАЖИГАНИЕ — ВПРЫСК

СИСТЕМА ОХЛАЖДЕНИЯ — ПОДВЕСКА
ДВИГАТЕЛЯ — ВЫХЛОПНАЯ
СИСТЕМА — ТОПЛИВНЫЙ БАК

B56B – B56C – B56E

77 11 204 271

Русское издание

«Методы ремонта, рекомендуемые изготовителем в настоящем документе, соот-

ветствуют техническим условиям, действительным на момент составления руко-

водства.

В случае внесения конструктивных изменений в изготовление деталей, узлов,

агрегатов автомобиля данной модели, методы ремонта могут быть также соот-

ветственно иэменены.»

Все авторские права принадлежат Renault.

Воспроизведение или перевод, в том числе частичные, настоящего документа,

равно как и использование системы нумерации запасных частей, запрещены без

предварительного письменного разрешения Renault.

Renault 1993

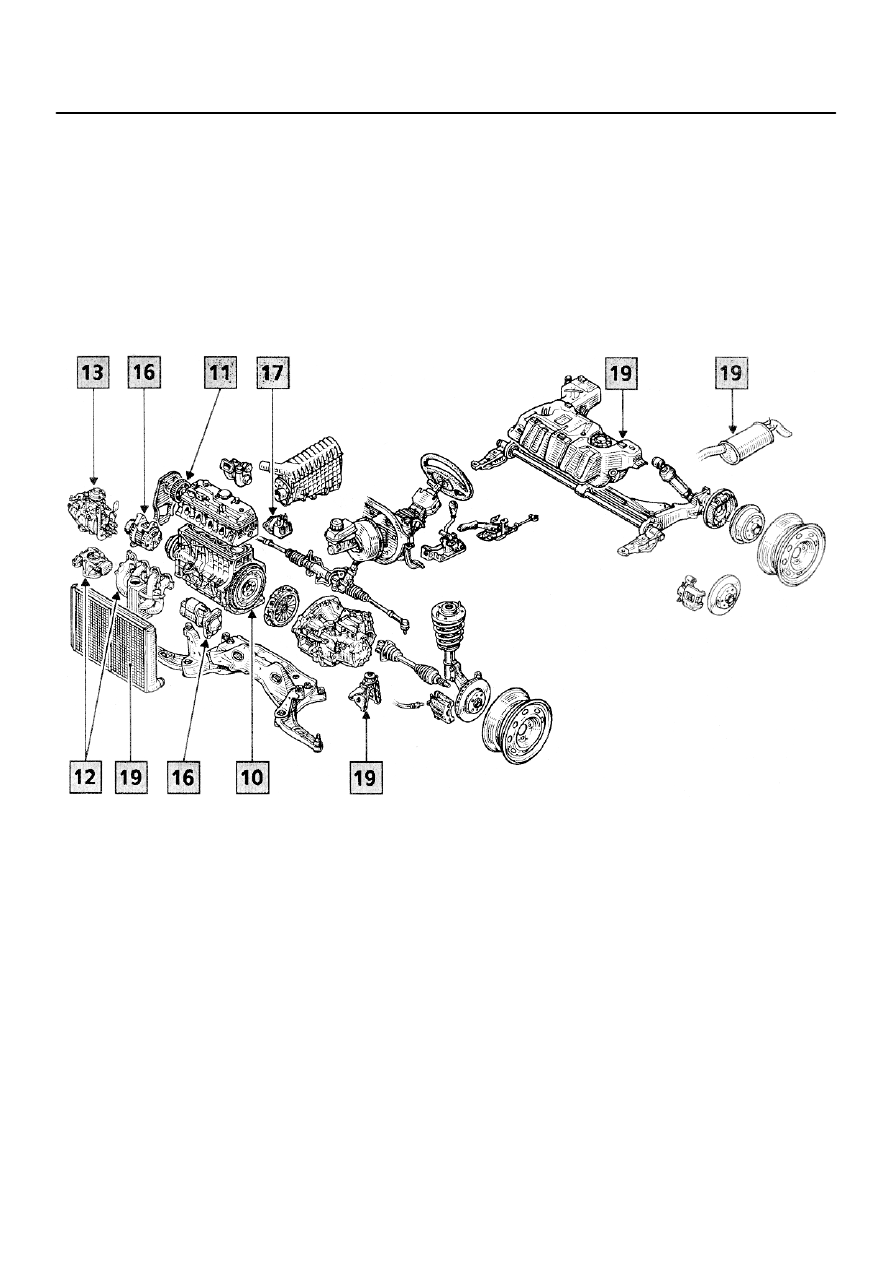

ПОКОМПОНЕНТНОЕ ИЗОБРАЖЕНИЕ

Двигатель и

его системы

Содержание

Страницы

СИЛОВОЙ АГРЕГАТ И НИЖНЯЯ

ЧАСТЬ ДВИГАТЕЛЯ

Используемые материалы

10-1

Идентификация

10-2

Расход масла

10-3

Давление масла

10-4

Диагностика утечки масла

10-5

Двигатель с коробкой передач

10-6

Поддон картера

10-24

ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ

ДВИГАТЕЛЯ

Ремни

11-1

Ремень ГРМ

11-3

Ремни привода вспомогательного

оборудования

11-6

Прокладка головки

блока цилиндров

11-9

Прокладка передней

головки блока цилиндров

11-16

Прокладка задней

головки блока цилиндров

11-28

СИСТЕМА СМЕСЕОБРАЗОВАНИЯ

Общие сведения

12-1

Блок дроссельной заслонки

12-7

Коллекторы

12-15

Впускной коллектор

12-18

Выпускные коллекторы

12-21

СИСТЕМА ПИТАНИЯ – НАСОСЫ —

ПРЕДВАРИТЕЛЬНЫЙ ПОДОГРЕВ

Система подачи топлива

Забор воздуха

13-1

Воздушный фильтр

13-3

Подогрев поступающего

наружного воздуха

13-4

Инжекторы

13-7

Топливораспределительная рампа

13-8

Топливный насос

13-10

Топливный фильтр

13-12

Давление подачи топлива

13-13

Система предотвращения

перегрева двигателя

13-17

Страницы

Насосы

Насос усилителя

рулевого управления

13-20

СИСТЕМА СНИЖЕНИЯ

ТОКСИЧНОСТИ

Рекуперация паров масла

14-1

Рекуперация паров топлива

14-4

Катализатор и кислородный датчик

14-13

Проверка на присутствие свинца

14-14

ПУСК И ЗАРЯДКА

Генератор переменного тока

16-1

Стартер

16-12

ЗАЖИГАНИЕ — ВПРЫСК

Зажигание

Силовой модуль

17-1

Статическое зажигание

17-2

Свечи

17-5

Впрыск

Общие сведения

17-6

Диагностика

17-16

Диагностика с помощью

переносного диагностического

прибора X25

17-28

Алгоритм поиска неисправностей

17-71

Датчик температуры

охлаждающей жидкости

17-119

Датчики детонации

17-120

Потенциометр

дроссельной заслонки

17-121

Клапан регулирования режима

холостого хода

17-122

Кислородный датчик

17-124

Реле давления

усилителя рулевого управления

17-125

Реле блокирования впрыска

17-126

Датчик верхней мертвой точки

17-127
