ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладка головки блока цилиндров

11

11-7

Регулировка зазоров в приводе клапанов

Допустимые значения зазоров в приводе клапанов, мм:

– впускной клапан

от 0,05 до 0,12

– выпускной клапан

от 0,15 до 0,22

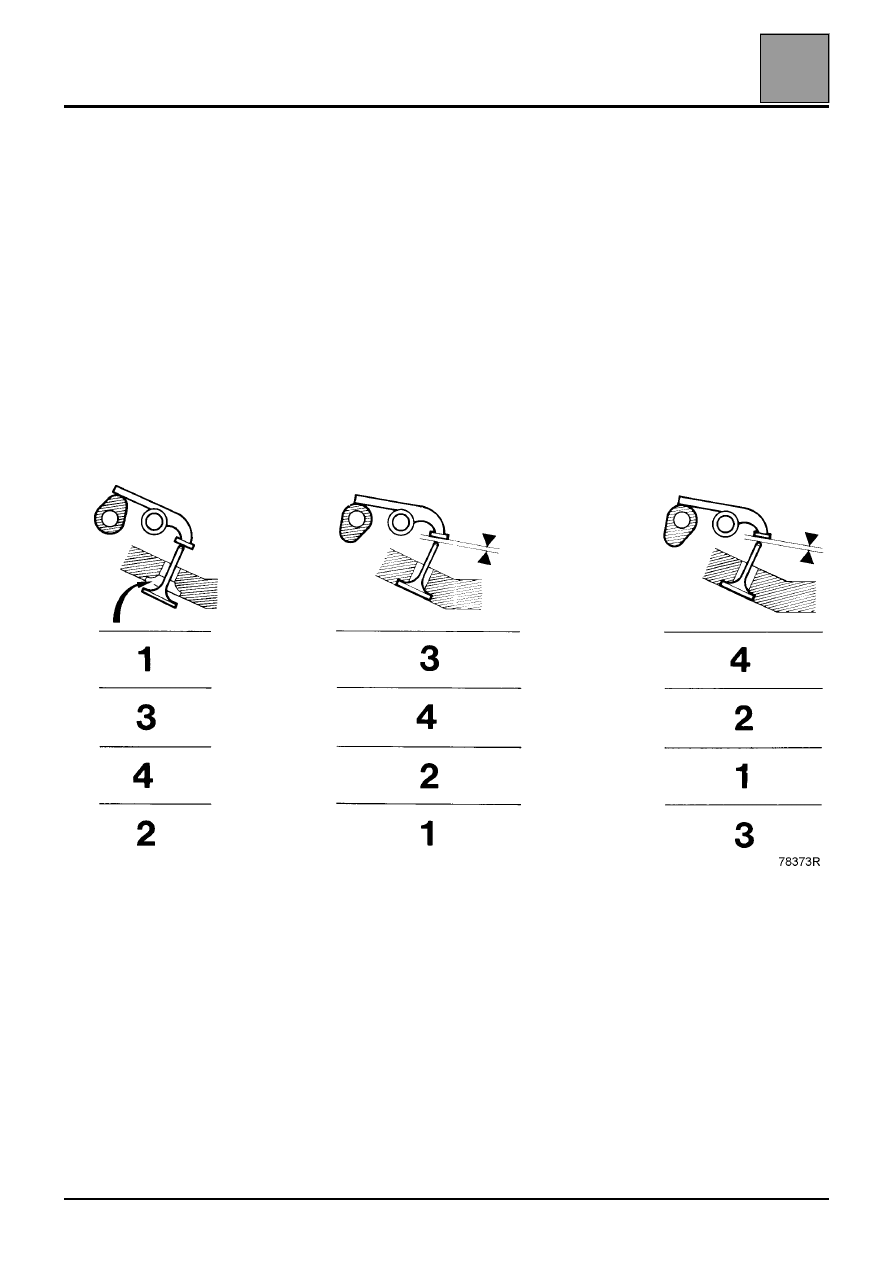

Метод "полного открытия выпускного клапана"

Установите выпускной клапан цилиндра № 1 в положение полного открытия и отрегулируйте зазоры в
приводе впускного клапана цилиндра № 3 и выпускного клапана цилиндра № 4.

Выполните аналогичную процедуру с другими цилиндрами так, как это описано ниже в таблице.

Установить выпускной клапан в

положение полного открытия

Регулировать впускной клапан

Регулировать выпускной клапан

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладка головки блока цилиндров

11

11-8

УСТАНОВКА

Установите поршни в положения, соответствующие
половине их хода от "мертвой" точки.

Установите прокладку головки блока цилиндров,
используя центрирующие втулки блока цилиндров.

Выполните затяжку соединений головки блока
цилиндров с помощью гаечного ключа с
повернутым относительно рукоятки зевом (см.
раздел 07 "Затяжка соединений головки блока
цилиндров"
).

Замените прокладку крышки клапанного
механизма.

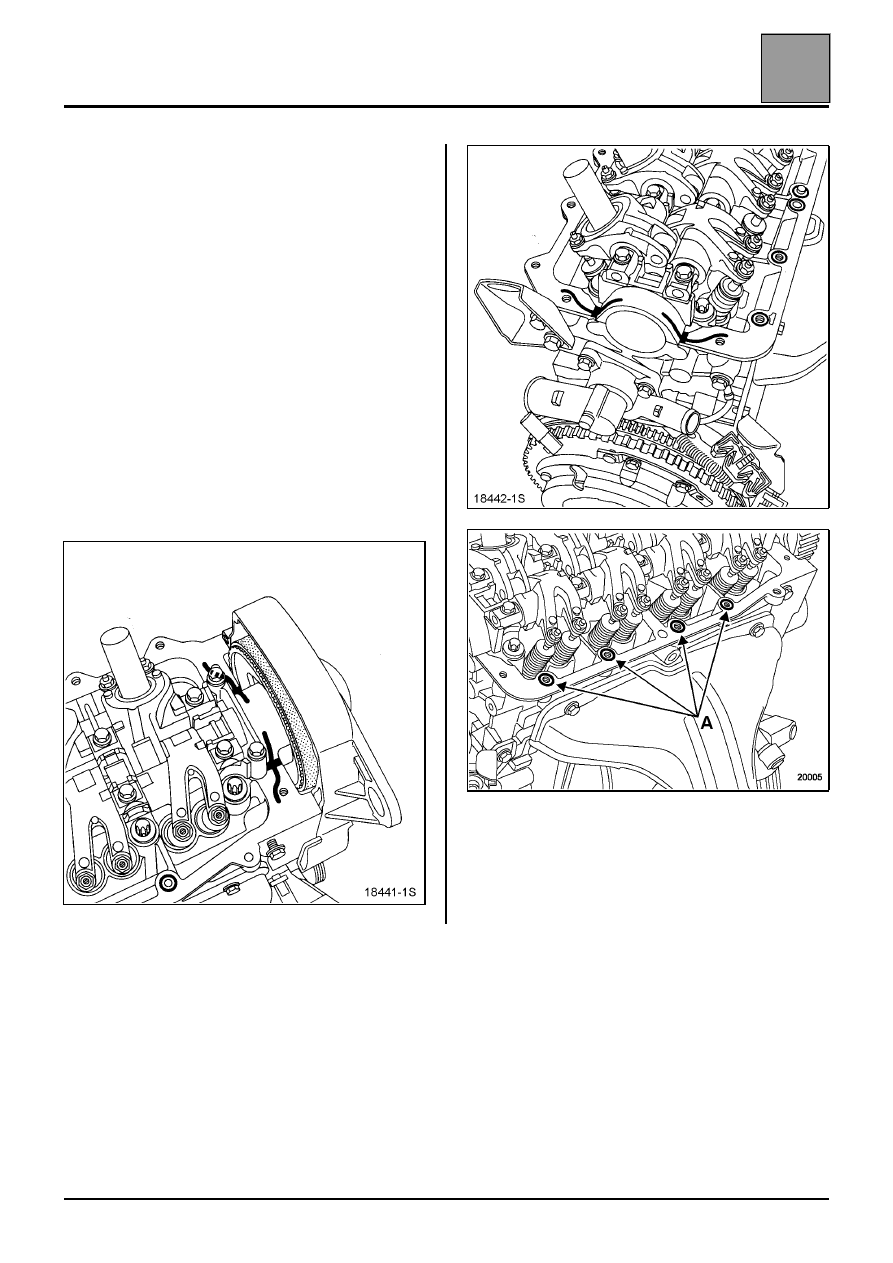

Нанесите герметик RHODORSEAL 5661 на опоры 1
и 5 распределительного вала, а также в четыре
крепежные отверстия (A) крышки головки блока
цилиндров.

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладка головки блока цилиндров

11

11-9

Установите четыре болта крышки головки блока и
затяните их от руки.

Установите крышку головки блока цилиндров.
Затяните болты моментом 1 даН.м в указанном
порядке.

Установите новые уплотнительные кольца
стаканов под свечи зажигания при помощи втулки
диаметром 41 мм (втулка на 32, например).

Перед установкой впускного коллектора убедитесь
в правильном расположении жгута проводов в
точках (1) и (2).

Замените прокладки впускного коллектора и
прокладку трубопровода системы рекуперации
масляных паров.

Установите впускной коллектор, подсоединив
разъемы инжекторов, датчика температуры
воздуха и блока дроссельной заслонки с приводом.

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладка головки блока цилиндров

11

11-10

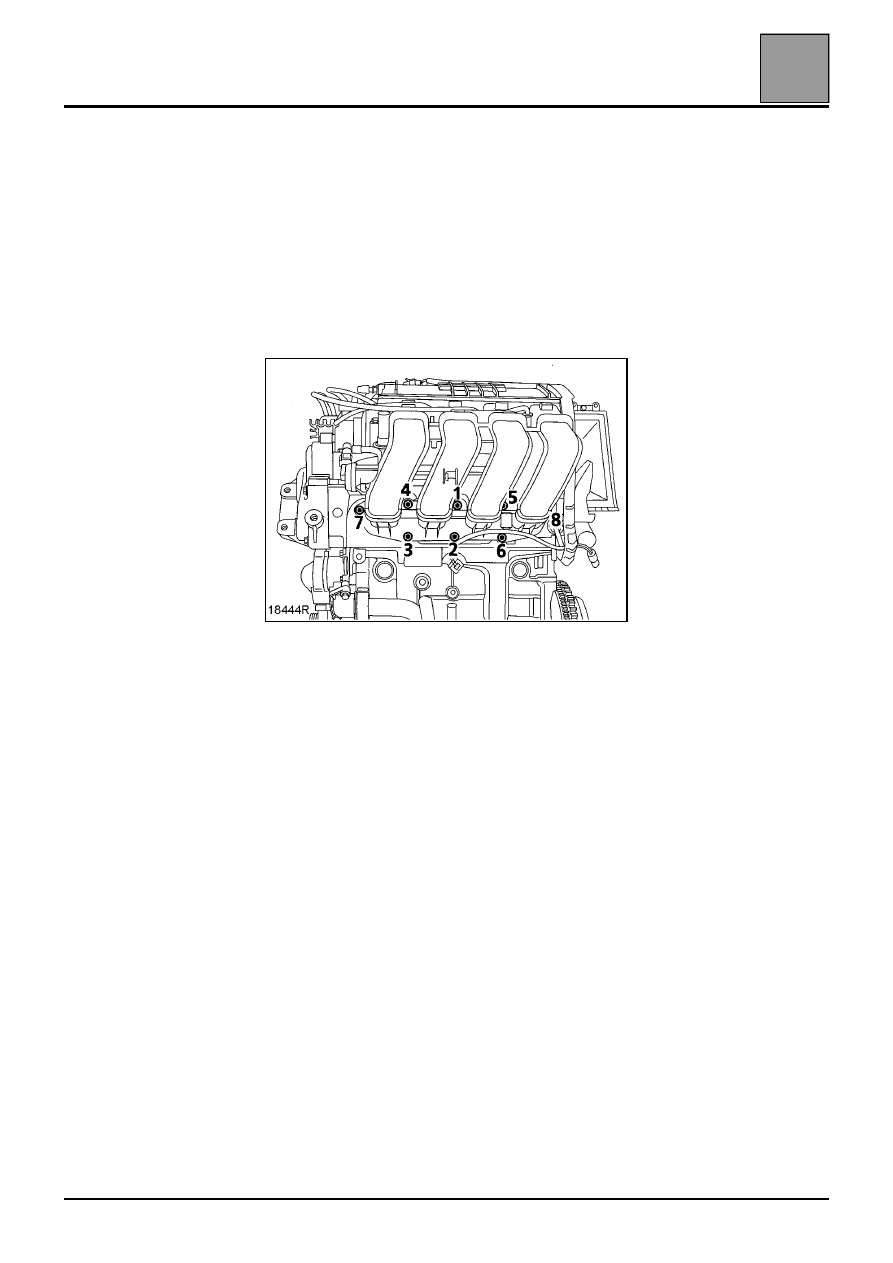

Нанесите по одной капле Loctite FRENETANCH на
болты впускного коллектора.

Заверните рукой восемь болтов, а затем
выполните предварительную затяжку болтов (4) и
(5) моментом 0,6 даН.м.

Полностью выверните болты (4) и (5).

Окончательно затяните восемь болтов моментом
1 даН.м
в указанном порядке.

Затяните перекрестным способом четыре верхних
болта впускного коллектора моментом 1 даН.м.

Установите ремень привода ГРМ (см. раздел 11
"Ремень привода газораспределительного
механизма"
).

Выполняйте установку в порядке, обратном
снятию.

Заполните жидкостью систему охлаждения и
удалите из нее воздух (см. раздел 19 "Заправка
охлаждающей жидкости и удаление воздуха"
).
