СИСТЕМА БЛОКИРОВКИ ЗАПУСКА ДВИГАТЕЛЯ

Единый декодер

82

82-17

После ввода 4-й цифры аварийного кода:

•  Если код правилен, можно завести

двигатель.

Красная сигнальная лампа блокировки

запуска двигателя будет гореть непрерывно

около 3 секунд, затем погаснет примерно на

3 секунды, а затем включится снова

примерно на 30 секунд.

Такая последовательность включения

сигнальной лампы повторяется при каждом

включении зажигания, пока автомобиль

является незащищенным от угона (в течение

примерно 10 минут после выключения

зажигания). Это напоминает владельцу

автомобиля, что его автомобиль больше не

защищен.

Автомобиль будет снова защищен:

- либо примерно через 10 минут после

выключения зажигания (автоматическая

активация);

- либо после отсоединения аккумуляторной

батареи;

•  Если код неверен, завести двигатель будет

невозможно.

Красная сигнальная лампа блокировки

запуска двигателя и сигнальная лампа

впрыска и(или) сервисная сигнальная лампа

будут мигать.

Выключите зажигание, после чего повторите

операцию ввода аварийного кода.

ВНИМАНИЕ: На ввод кода дается три попытки.

Если после третьей попытки код оказывается

неверным, вам придется подождать примерно

5 минут, прежде чем предпринять следующую

попытку.

По истечении этого срока выключите и снова

включите зажигание, после чего можно сделать

еще три попытки.

ПРИМЕЧАНИЕ: Данная операция не приводит к

раскодированию компьютера или кодового

электроклапана (в зависимости от типа

двигателя), она просто разрешает запуск

двигателя.

НАПОМИНАНИЕ: Между двумя проверками кода

необходимо выключить и снова включить

зажигание.

СИСТЕМА БЛОКИРОВКИ ЗАПУСКА ДВИГАТЕЛЯ

Единый декодер

82

82-18

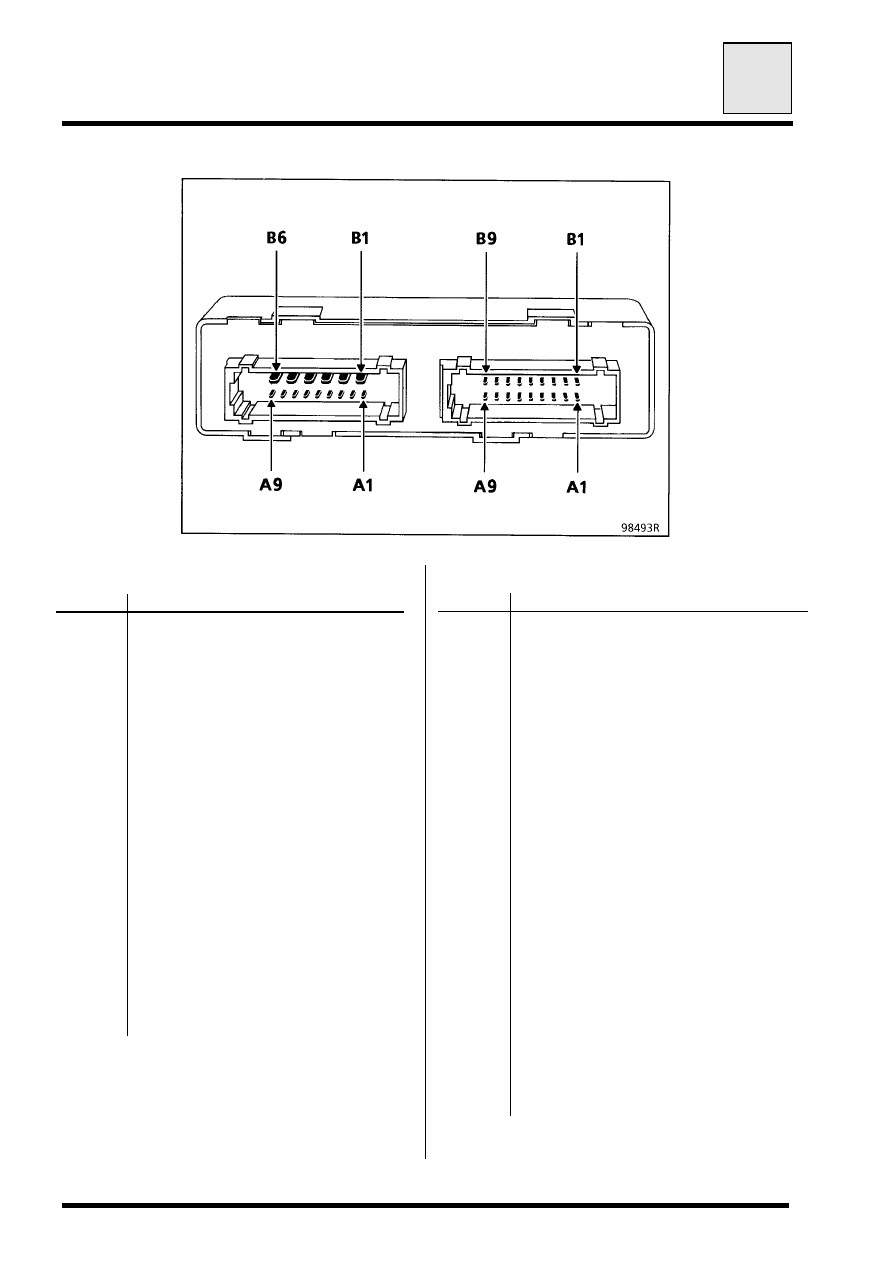

ПОДКЛЮЧЕНИЕ ДЕКОДЕРА

15-контактный соединитель

Контакт

Назначение

А1

"

+ после замка зажигания

"

А2

Информация об открывании дверей

А3

Информация о закрывании дверей

А4

Красная сигнальная лампа
блокировки запуска двигателя

А5

Информация с диагностического
соединителя (линия L)

А6

Кодовая линия между антенным
кольцом и декодером

А7

Опрос антенного кольца

А8

Масса антенного кольца

А9

Питание антенного кольца

В1

Дверь закрыта

В2

Закодированная информация в
компьютер впрыска или
электронный блок кодового
электроклапана

В3

Дверь открыта

В4

Информация с диагностического
соединителя (линия К)

В5

"

+ до замка зажигания

"

В6

Масса

18-контактный соединитель

Контакт

Назначение

А1

Не используется

А2

"

+ на вспомогательное оборудование

"

А3

Инфракрасный или радиочастотный
входной сигнал

А4

Питание инфракрасного или
радиочастотного приемника

А5

Электрические стеклоподъемники*

А6

Дополнительное питание
электрических стеклоподъемников*

А7

Выключатель правой задней двери*

А8

Красная сигнальная лампа блокировки
запуска двигателя ("Лагуна" Фаза 2)

А9

Не используется

В1

Выключатели задних дверей или только
левой задней двери*

В2

Выключатель левой передней двери

В3

Выключатель правой передней двери

В4

Информация об открывании двери в
охранную сигнализацию + указатели
поворота*

В5

Информация о открывании двери в
охранную сигнализацию*

В6

Не используется

В7

Таймер / Плафон, включающийся при
открывании дверей

В8

Выключатель багажника

В9

Не используется

*  В зависимости от комплектации или

электропроводки.

СИСТЕМА БЛОКИРОВКИ ЗАПУСКА ДВИГАТЕЛЯ

Единый декодер

82

82-19

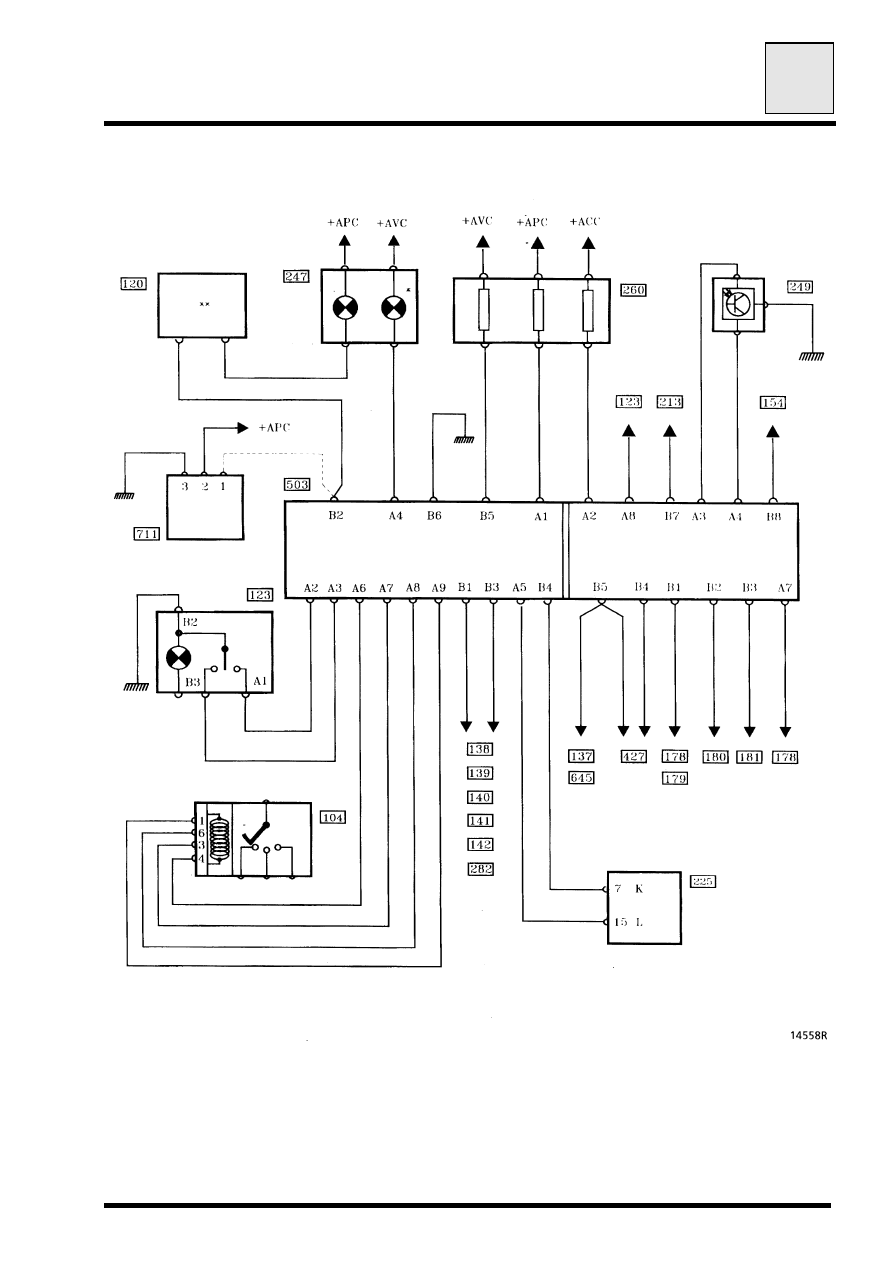

СХЕМА

* Красная сигнальная лампа блокировки запуска двигателя располагается на приборном

щитке или на кнопке центрального замка дверей (в зависимости от модели).

** Адресация контактов компьютера впрыска приведена в соответствующей Технической

ноте со схемой соединений.

СИСТЕМА БЛОКИРОВКИ ЗАПУСКА ДВИГАТЕЛЯ

Единый декодер

82

82-20

ОБОЗНАЧЕНИЯ

104

Замок зажигания

120

Компьютер впрыска

123

Кнопка центрального замка дверей

137

Блок указателей поворота
("Сафран" в зависимости от
электропроводки)

138

Электродвигатель запирания задней
правой двери

139

Электродвигатель запирания задней
левой двери

140

Электродвигатель запирания двери
водителя

141

Электродвигатель запирания двери
пассажира

142

Электродвигатель запирания задней
двери

154

Выключатель багажника (в
зависимости от электропроводки)

178

Выключатель задней правой двери
(см. примечания)

179

Выключатель задней левой двери
(см. примечания)

180

Выключатель двери водителя

181

Выключатель двери пассажира

213

Плафон салона

225

Диагностический соединитель

247

Сигнальная лампа впрыска и(или)
сервисная сигнальная лампа на
приборном щитке

249

Инфракрасный или радиочастотный
приемник

260

Блок предохранителей салона
автомобиля

282

Электродвигатель запирания лючка
заправочной горловины топливного
бака

427

Блок охранной сигнализации (в
зависимости от комплектации)

503

Декодер

645

Коммутационный блок салона
автомобиля ("Лагуна" Фаза 2)

711

Кодовый электроклапан (дизельные
двигатели, кроме двигателей с
непосредственным впрыском)

ПРИМЕЧАНИЯ:

- В автомобилях с концевыми

выключателями дверей, информация от
левой и правой задних дверей поступает
на один и тот же контакт декодера
(контакт В1).

- В автомобилях без концевых

выключателей дверей информация от
левой и правой задних дверей поступает
на разные контакты (от левой на контакт
В1, от правой на контакт А7).

ДИАГНОСТИКА

При наличии неисправности в системе
блокировки запуска двигателя найти эту
неисправность можно с помощью
диагностического прибора XR25.

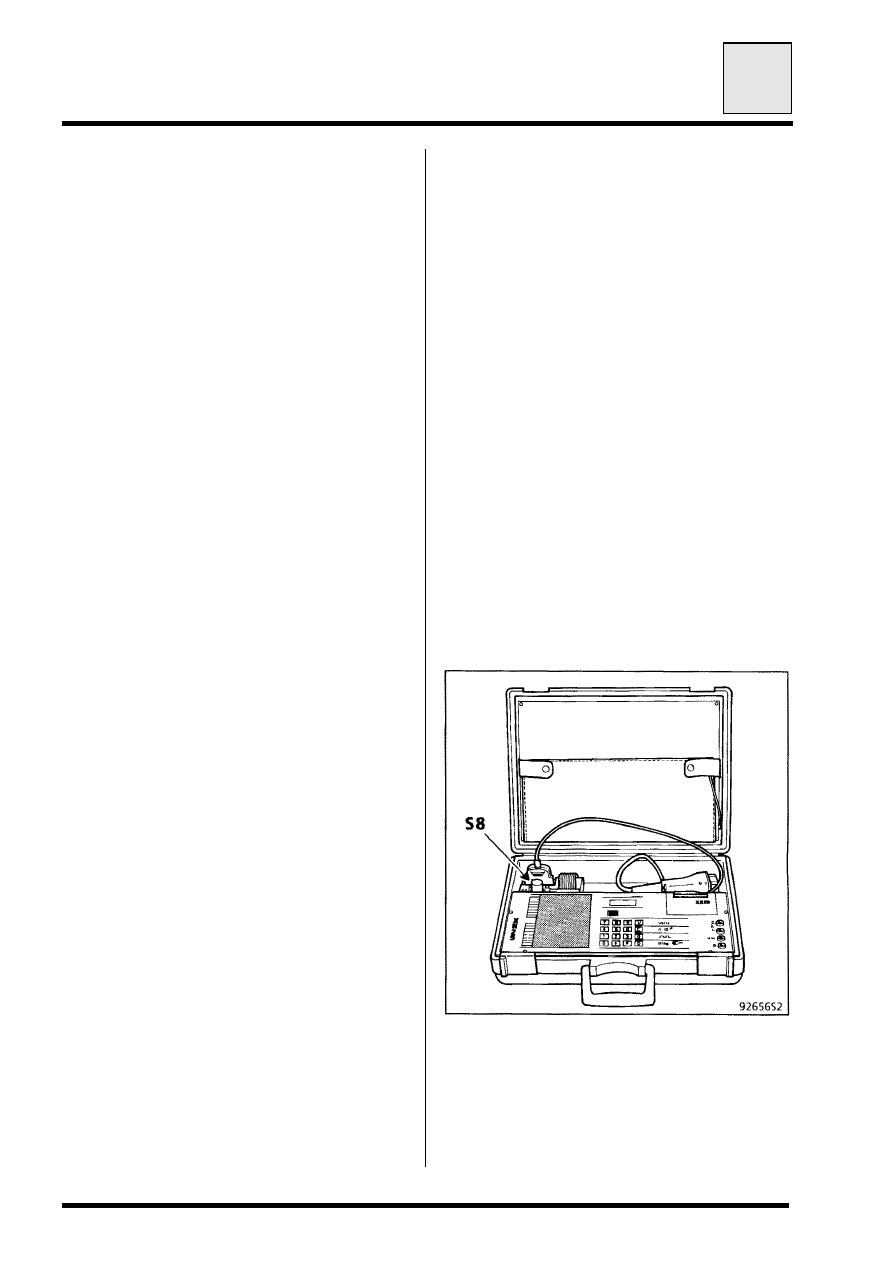

ПОДКЛЮЧЕНИЕ

Используйте кассету № 17 (и выше) и
соответствующую диагностическую
карточку № 56.

Подключите прибор XR25 к
диагностическому соединителю.

Переведите переключатель ISO в
положение S8.

Введите код, относящийся к системе D56.
