СИСТЕМА ОХЛАЖДЕНИЯ

Заправка системы охлаждения и удаление воздуха

19-3

19

Через радиатор отопителя постоянно
циркулирует охлаждающая жидкость,
обеспечивая дополнительное охлаждение
двигателя.

ЗАПРАВКА

Обязательно открыть следующие вентили
для выпуска воздуха:

– в верхней части радиатора;
– на шланге отопителя.

Заправьте систему через отверстие
расширительного бачка.

Заверните вентили для выпуска воздуха, как
только жидкость начнет вытекать непрерывной
струей.

Запустите двигатель и доведите частоту
вращения коленчатого вала до 2500 об/мин.

В течение приблизительно 4 минут доливайте
охлаждающую жидкость в расширительный
бачок, поддерживая ее уровень у верхней кромки
горловины бачка.

Закройте бачок.

УДАЛЕНИЕ ВОЗДУХА

Дайте двигателю поработать в течение 20 минут
при 2500 об/мин, пока не включится группа
электровентиляторов (время необходимо для
автоматического удаления газов).

Убедитесь, что уровень жидкости в
расширительном бачке близок к отметке «Maxi».

НЕ ОТКРЫВАЙТЕ ВЕНТИЛИ ДЛЯ ВЫПУСКА
ВОЗДУХА ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ.

ПОДТЯНИТЕ ПРОБКУ РАСШИРИТЕЛЬНОГО
БАЧКА, ПОКА ДВИГАТЕЛЬ ГОРЯЧИЙ.

СИСТЕМА ОХЛАЖДЕНИЯ

Термостат

19-4

19

СНЯТИЕ

Установите автомобиль на двухстоечный
подъемник.

Отсоедините аккумуляторную батарею.

Снимите защиту поддона двигателя.

Слейте жидкость из системы охлаждения,
отсоединив отводящий шланг от радиатора.

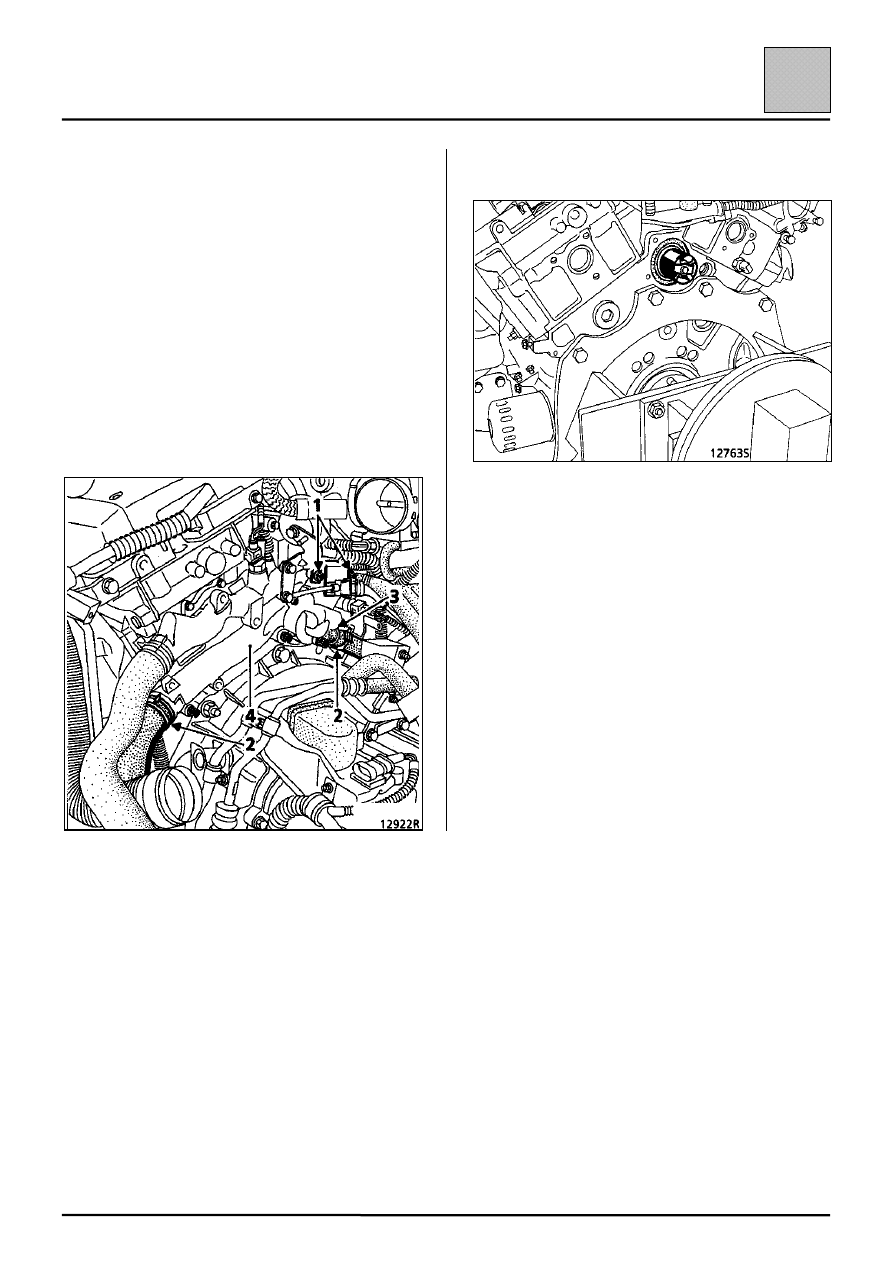

Снимите:
– воздушный фильтр в сборе и его кронштейн;
– кронштейн (1);
– шланги (2);
– трубки (3) и (4).

Снимите термостат.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

СИСТЕМА ОХЛАЖДЕНИЯ

Водяной насос

19-5

19

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И СПЕЦИНСТРУМЕНТ

Mot. 1273

Прибор для проверки натяжения
приводного ремня

Mot. 1289-02

Вилка для центрирования ограничителя хода
маятниковой подвески двигателя

Mot. 1428

Фиксатор ступиц распределительных валов

Mot. 1429

Шаблон для регулировки динамического
натяжителя

Mot. 1430

Штифт для установки зубчатых шкивов
распределительных и коленчатого валов

Mot. 1430-01

Штифт для проверки установки зубчатых шкивов
распределительных и коленчатого валов

Mot. 1436

Приспособление для фиксации ремня привода
газораспределительного механизма

НЕОБХОДИМОЕ ОБОРУДОВАНИЕ

Приспособление для поддержания двигателя

МОМЕНТЫ ЗАТЯЖКИ, даН

"м

Болт крепления динамического
натяжителя ремня привода
газораспределительного механизма

2,5

Болт крепления кожуха опоры
маятниковой подвески двигателя

5,5

Болт крепления обводного ролика

8

Болты крепления колеса

10

СНЯТИЕ

Установите автомобиль на двухстоечный
подъемник.

Отсоедините аккумуляторную батарею.

Слейте жидкость из системы охлаждения,
отсоединив отводящий шланг от радиатора.

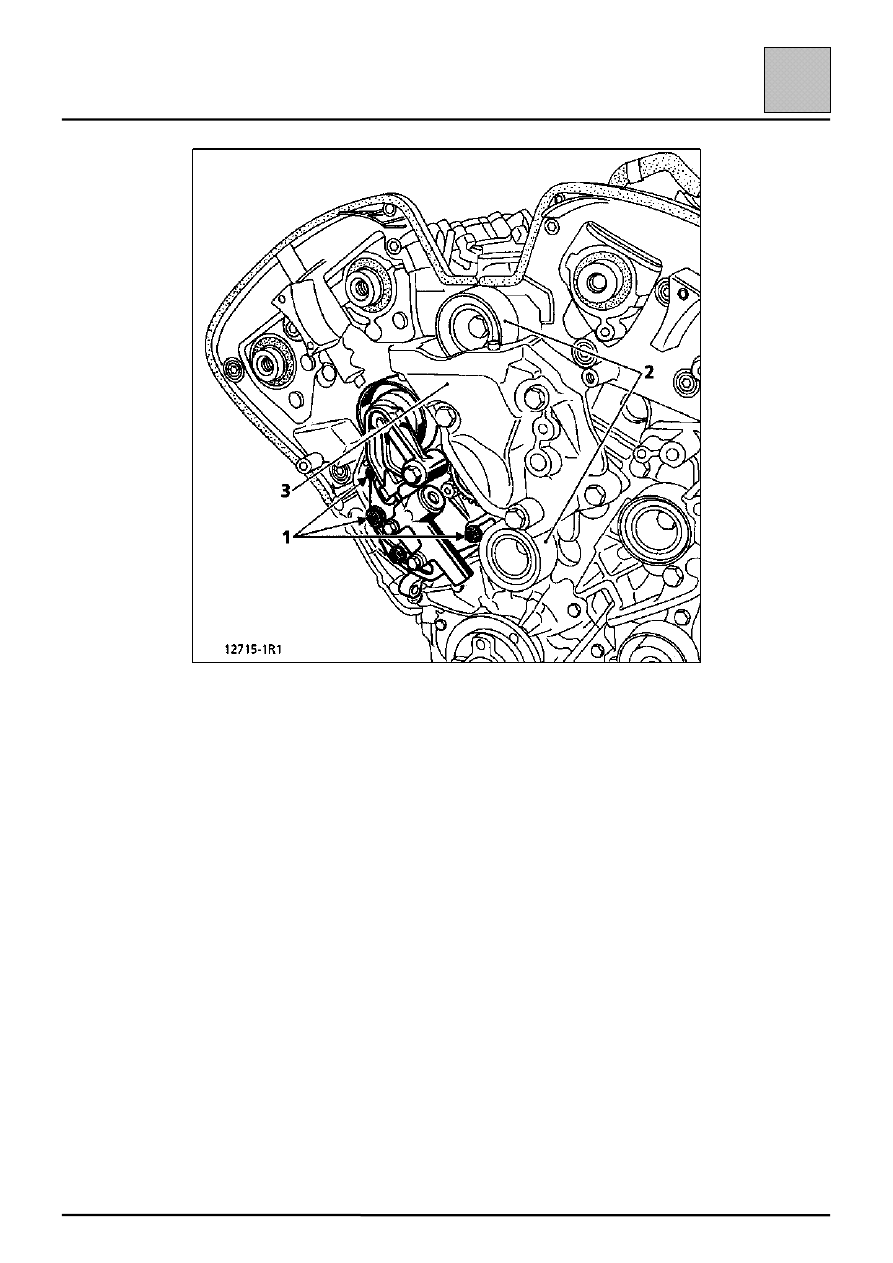

Снимите:
– ремень привода газораспределительного

механизмов (см. Раздел 11 – «Ремень
привода газораспределительного
механизма»);

– динамический натяжитель ремня привода

газораспределительного механизма (1);

– обводные ролики (2);
– кронштейн (3) и снимите его через верх (при

необходимости приподнимите двигатель при
помощи приспособления для поддержания).

СИСТЕМА ОХЛАЖДЕНИЯ

Водяной насос

19-6

19
