СИСТЕМА СМЕСЕОБРАЗОВАНИЯ

Впускной коллектор

12-6

12

МОМЕНТЫ ЗАТЯЖКИ, даН

"м

Болт крепления впускного коллектора

2

Болт крепления распределителя
воздуха

2,5

СНЯТИЕ ВПУСКНОГО КОЛЛЕКТОРА

Отсоедините аккумуляторную батарею.

Снимите верхнюю крышку двигателя.

Установите кусок картона перед радиатором,
чтобы не повредить его.

Отсоедините:
– высоковольтные провода от катушек

зажигания;

– 3 массовых провода (2);
– трубку (3) системы рекуперации паров масла

(при помощи приспособления Mot. 1311-06);

– электрические разъемы инжекторов;
– трубку, соединенную с регулятором давления

топлива;

– трубопровод (5) подвода и трубопровод (6)

возврата топлива.

Снимите:
– болты крепления кронштейна электропроводки

(7) и наклоните его вперед;

– два болта (8), крепящих корпус воздушного

фильтра;

– от воздушного рукава трубку системы

рекуперации паров масла (9);

– трубку (10), соединенную с корпусом

термостата;

– трубку (11), соединенную с электромагнитным

клапаном регулирования холостого хода;

– вакуумную трубку (12).

Отсоедините датчик температуры воздуха (21).

Распустите хомут (13) крепления воздухопровода
к блоку дроссельной заслонки.

Снимите воздушный рукав (22).

background image

СИСТЕМА СМЕСЕОБРАЗОВАНИЯ

Впускной коллектор

12-7

12

Отсоедините:
– разъем (14) потенциометра дроссельной

заслонки;

– трос привода дроссельной заслонки (15);
– шаровой шарнир (16) тяги системы круиз-

контроля;

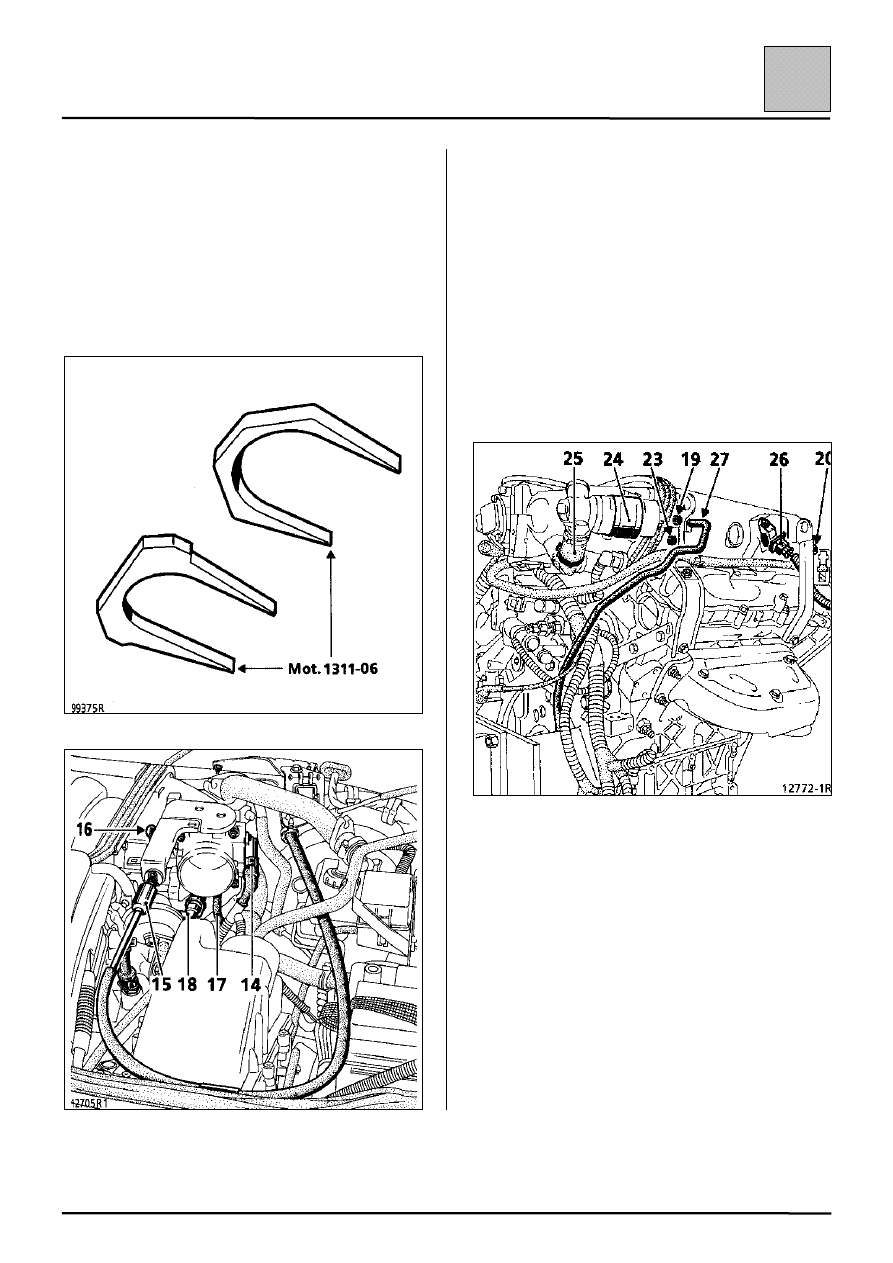

– трубку (17) системы рекуперации паров

топлива;

– трубку (18) системы рекуперации паров масла

(при помощи приспособления Mot. 1311-06).

Снимите:
– болты крепления кронштейна гибкой

изолирующей трубки для высоковольтных
проводов зажигания (23);

– скобу (24), крепящую электромагнитный

клапан регулирования холостого хода, затем
отсоедините трубку (25), соединенную с
впускным коллектором.

Отсоедините датчик давления (26).

Снимите болты (19) и (20), крепящие впускной
коллектор к подъемным скобам.

Отсоедините вакуумную трубку (27).

background image

СИСТЕМА СМЕСЕОБРАЗОВАНИЯ

Впускной коллектор

12-8

12

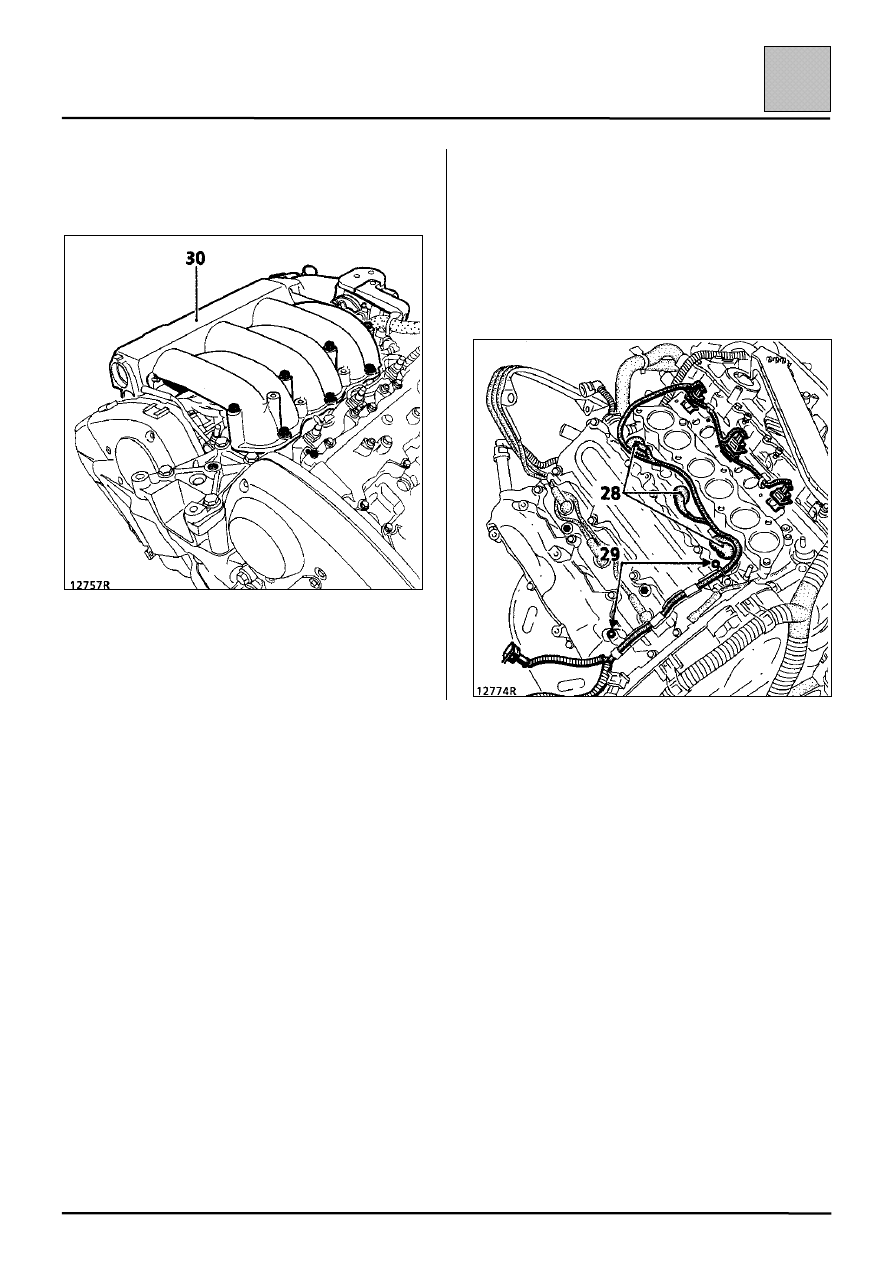

Отверните семь болтов переднего крепления
впускного коллектора (30), затем снимите
коллектор.

СНЯТИЕ РАСПРЕДЕЛИТЕЛЯ ПОДАВАЕМОГО
ВОЗДУХА

Отсоедините электрические разъемы (28) от
задних инжекторов.

Снимите на крышке задней головки блока
цилиндров два болта (29), крепящие жгут
проводов.

background image

СИСТЕМА СМЕСЕОБРАЗОВАНИЯ

Впускной коллектор

12-9

12

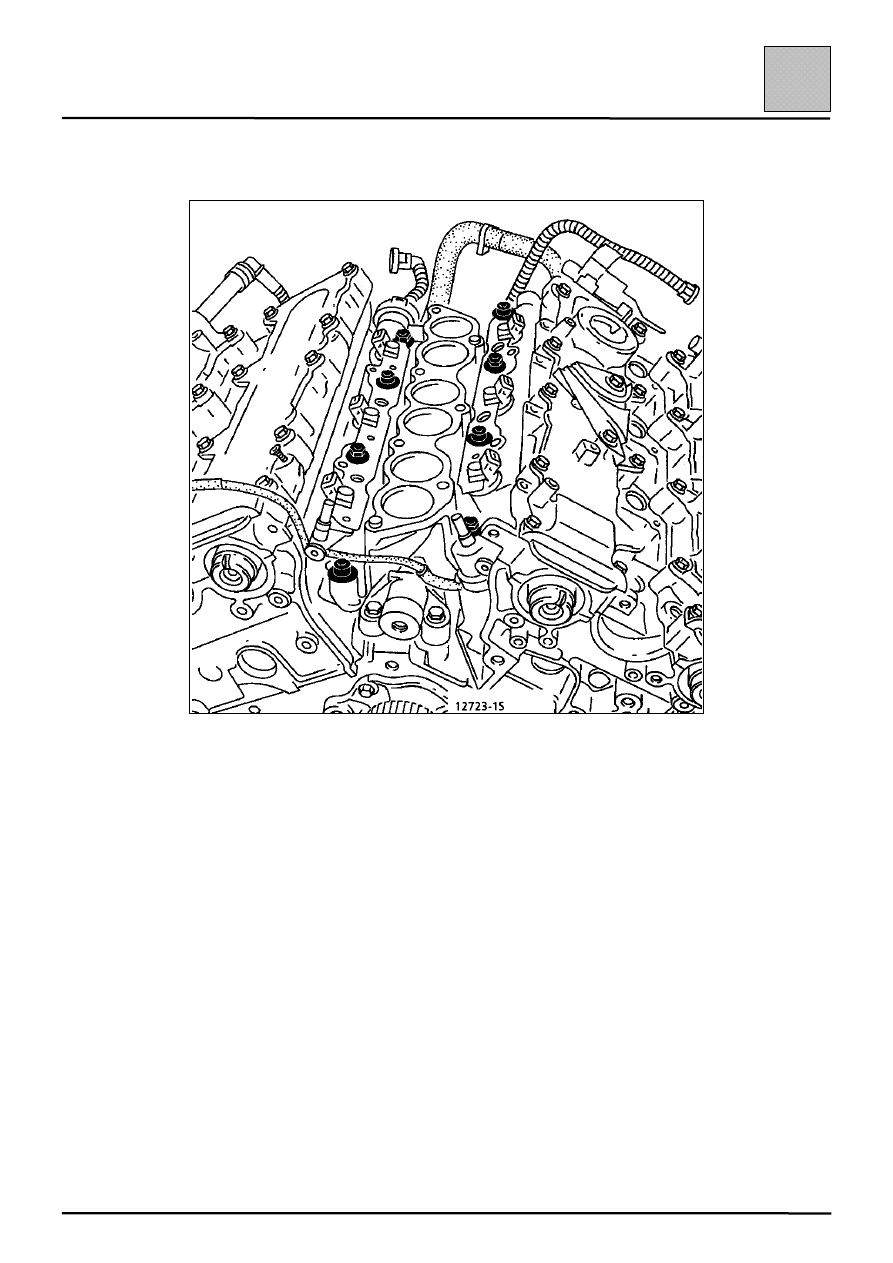

Отверните болты крепления распределителя подаваемого воздуха.
