КОНДИЦИОНЕР

Компрессор

10-10

62

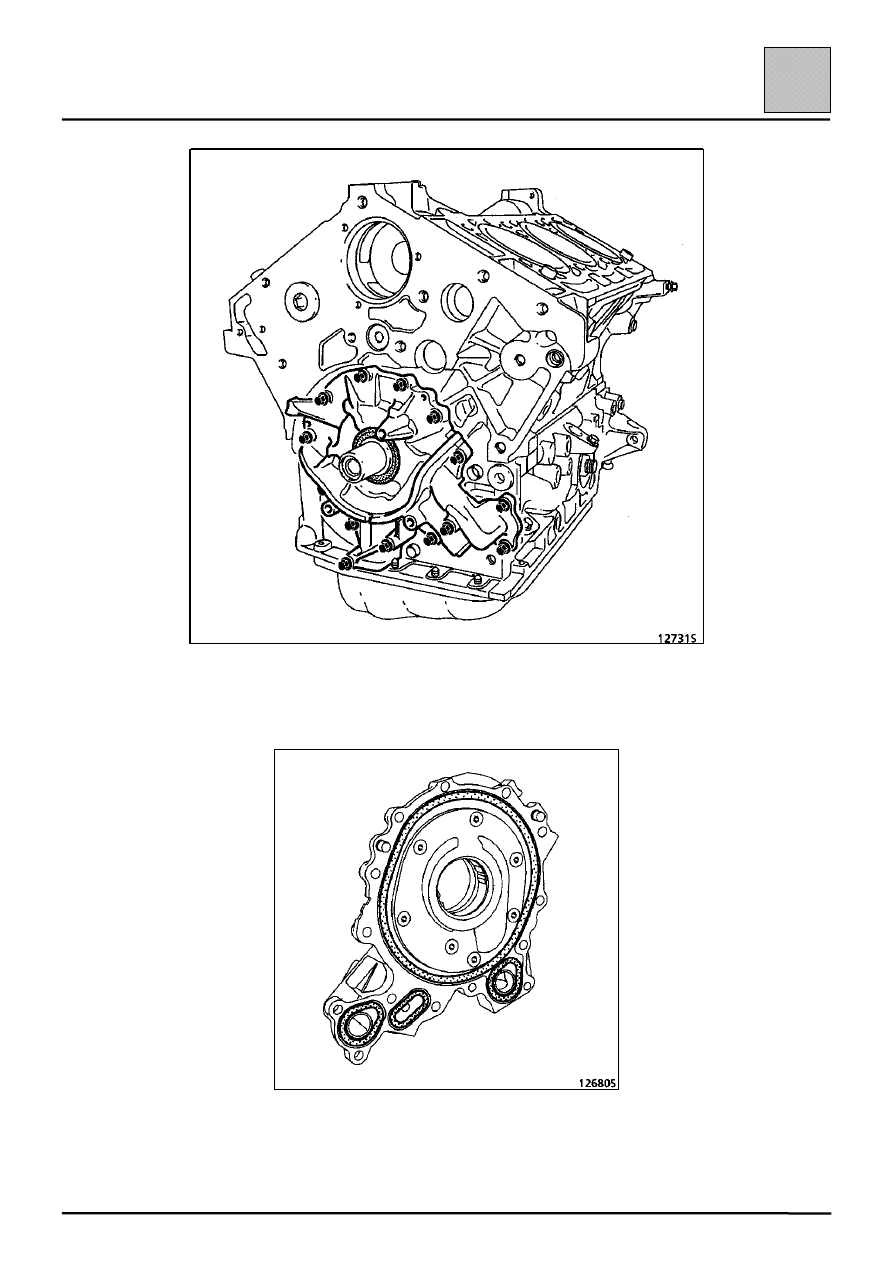

ПРИМЕЧАНИЕ: уплотнение масляного насоса обеспечивается
композитной прокладкой, которая может повторно устанавливаться
несколько раз. Если прокладка повреждена, она может быть частично
восстановлена с помощью уплотняющего состава AUTOJOINT OR.

КОНДИЦИОНЕР

Компрессор

10-11

62

УСТАНОВКА

Установите масляный насос.

Заверните болты вручную, затем затяните их моментом 0,8 даН

""""м в

следующем порядке:

Установите на место ремень привода газораспределительного
механизма (см. Раздел 11 – «Ремень привода
газораспределительного механизма»).

ПРИМЕЧАНИЕ: при замене масляного насоса необходимо заполнить
маслом корпус насоса.

ДВИГАТЕЛЬ В СБОРЕ И ЕГО НИЖНЯЯ ЧАСТЬ

Масляный насос

10-12

10

УСТАНОВКА

Установите масляный насос.

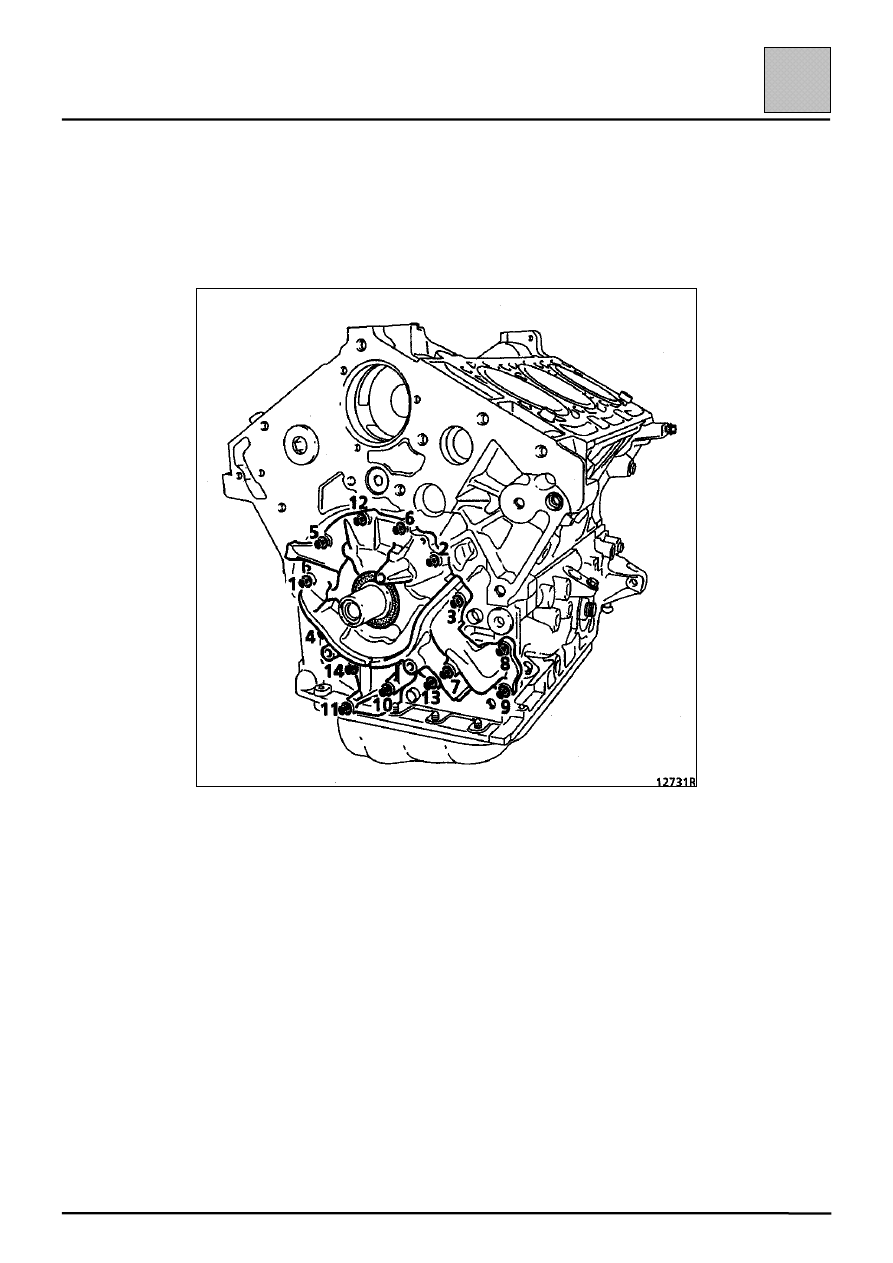

Заверните болты вручную, затем затяните их моментом 0,8 даН

""""м в

следующем порядке:

Установите на место ремень привода газораспределительного
механизма (см. Раздел 11 – «Ремень привода
газораспределительного механизма»).

ПРИМЕЧАНИЕ: при замене масляного насоса необходимо заполнить
маслом корпус насоса.

ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Ремень привода газораспределительного механизма

11-1

11

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И СПЕЦИНСТРУМЕНТ

Mot. 1273

Приспособление для проверки натяжения
приводного ремня

Mot. 1289-02

Вилка для центрирования ограничителя хода
маятниковой подвески двигателя

Mot. 1428

Фиксатор ступиц распределительных валов

Mot. 1429

Шаблон для регулировки динамического
натяжителя

Mot. 1430

Штифт для установки зубчатых шкивов
распределительных и коленчатого валов

Mot. 1430-01

Штифт для проверки установки зубчатых шкивов
распределительных и коленчатого валов

Mot. 1436

Приспособление для фиксации ремня привода
газораспределительного механизма

НЕОБХОДИМОЕ ОБОРУДОВАНИЕ

Приспособление для поддержания двигателя

МОМЕНТЫ ЗАТЯЖКИ, даН

"м

Болт крепления динамического
натяжителя ремня привода
газораспределительного механизма

2,5

Болт крепления зубчатых шкивов
распределительных вала

1

Болт крепления кожуха опоры
маятниковой подвески двигателя

5,5

Болт крепления шкива коленчатого
вала

2,5

Болты крепления колеса

10

СНЯТИЕ

Установите автомобиль на двухстоечный
подъемник.

Отсоедините аккумуляторную батарею.

Снимите:
– правое переднее колесо;
– правые грязезащитные щитки;
– ремень привода вспомогательного

оборудования (см. Раздел 07 – «Натяжение
ремня привода вспомогательного
оборудования»),

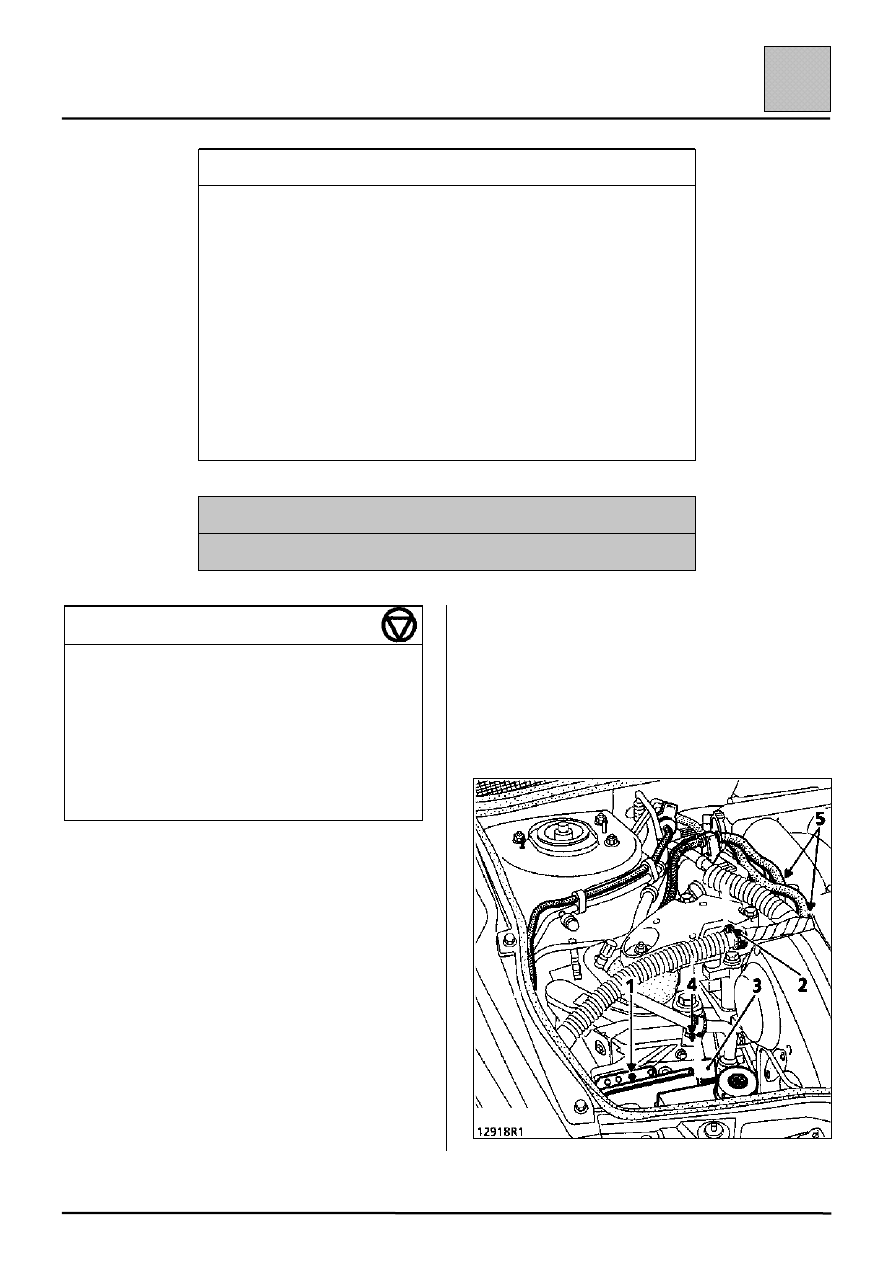

– болт крепления (1) компьютера впрыска, а

также фланец (2), и положите компьютер на
двигатель,

– защитый кожух компьютера (3), отодвинув в

сторону бачок гидроусилителя рулевого
управления;

– крепление (4) трубки кондиционера воздуха;
– трубопроводы подвода и отвода топлива (5) от

топливораспределительных рамп с помощью
отвертки, затем отсоедините топливопроводы
от крышки привода распределительного
механизма.
