ЭЛЕКТРОПРОВОДКА

Сиденье водителя с запоминанием положения

88-2

88

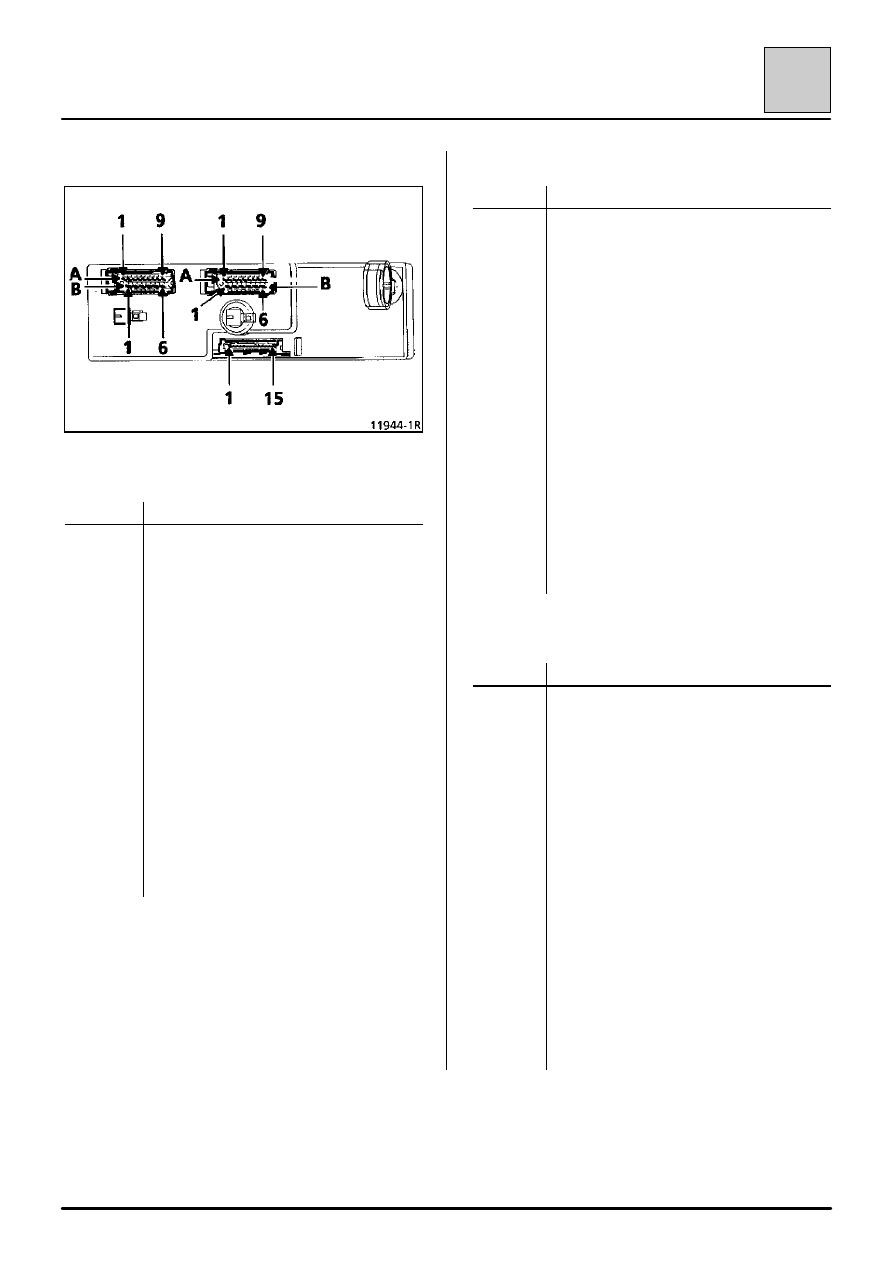

Соединения

Белый разъем (15 контактов)

Контакт

Назначение

А1

Не используется

А2

Не используется

А3

Выключатель обогревателя сиденья (в
зависимости от оборудования)

А4

Не используется

А5

Не используется

А6

Не используется

А7

Не используется

А8

Не используется

А9

Не используется

В1

Электродвигатель салазок

В2

Электродвигатель задней части
подушки

В3

Электродвигатель спинки

В4

Не используется

В5

Общий контакт электродвигателей

В6

Не используется

Черный разъем (15 контактов)

Контакт

Назначение

А1

Питание + после замка зажигания

А2

Не используется

А3

Не используется

А4

Не используется

А5

Сигнальная лампа обогревателя
сиденья (в зависимости от
оборудования)

А6

Диагностическая линия L

А7

Диагностическая линия K

А8

Дверь (концевой выключатель,
промежуточное закрытие)

А9

Не используется

В1

Питание + до замка зажигания

В2

Не используется

В3

Заземление

В4

Заземление

В5

Не используется

В6

Питание + до замка зажигания

Зеленый разъем (15 контактов)

Контакт

Назначение

1

Заземление

2

Датчик салазок

3

Датчик спинки

4

Датчик задней части подушки

5

Не используется

6

+ датчиков

7

Не используется

8

Заземление

9

Заземление

10

Заземление

11

Не используется

12

Управление кнопкой «MEMO»

13

Управление кнопкой 3 и задней части
подушки сиденья водителя

14

Управление кнопкой 2 и продольным
перемещением сиденья водителя

15

Управление обратного движения
кнопкой 1 и спинкой сиденья водителя

ЭЛЕКТРОПРОВОДКА

Сиденье водителя с запоминанием положения

88-3

88

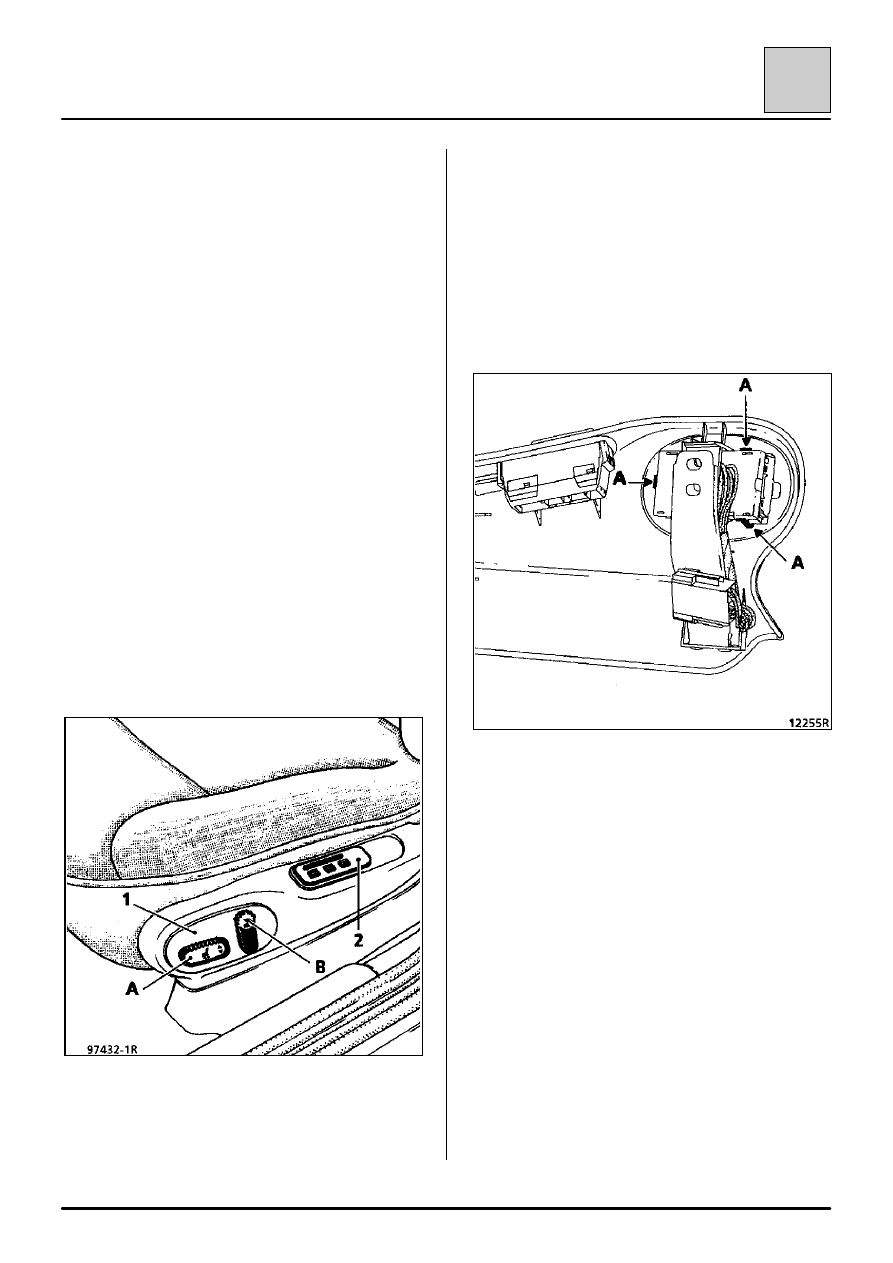

•••• Сиденье

Сиденье содержит:

–

три электродвигателя (для осуществления
трех перемещений):

– продольного (салазки),

– задней части подушки,

– наклон спинки,


 каждый электродвигатель подсоединен к
гибкому тросу и редуктору для передачи
движения,


– три датчика положения (по одному на каждое

движение), встроенные в электродвигатели,


– панель управления для режима

автоматической регулировки положения,

– панель управления для режима ручной

регулировки положения.


• ПАНЕЛЬ управления для режима ручной

регулировки положения (1)


 Панель расположена на внешней стороне
сиденья водителя в его передней части.

 Панель управления содержит:
– регулятор (А) «подушки сиденья»,

обеспечивающий продольное и вертикальное
перемещение подушки сиденья,

– регулятор (В) «спинки сиденья»,
обеспечивающий ее наклонное перемещение.

СНЯТИЕ

Панель управления прикреплен к крышке салазок
тремя металлическими фиксаторами (А).
Для ее снятия необходимо последовательно
нажать на фиксаторы пальцами, располагая их
между сиденьем и крышкой салазок.

Отсоедините и освободите разъем панели.

ЭЛЕКТРОПРОВОДКА

Сиденье водителя с запоминанием положения

88-4

88

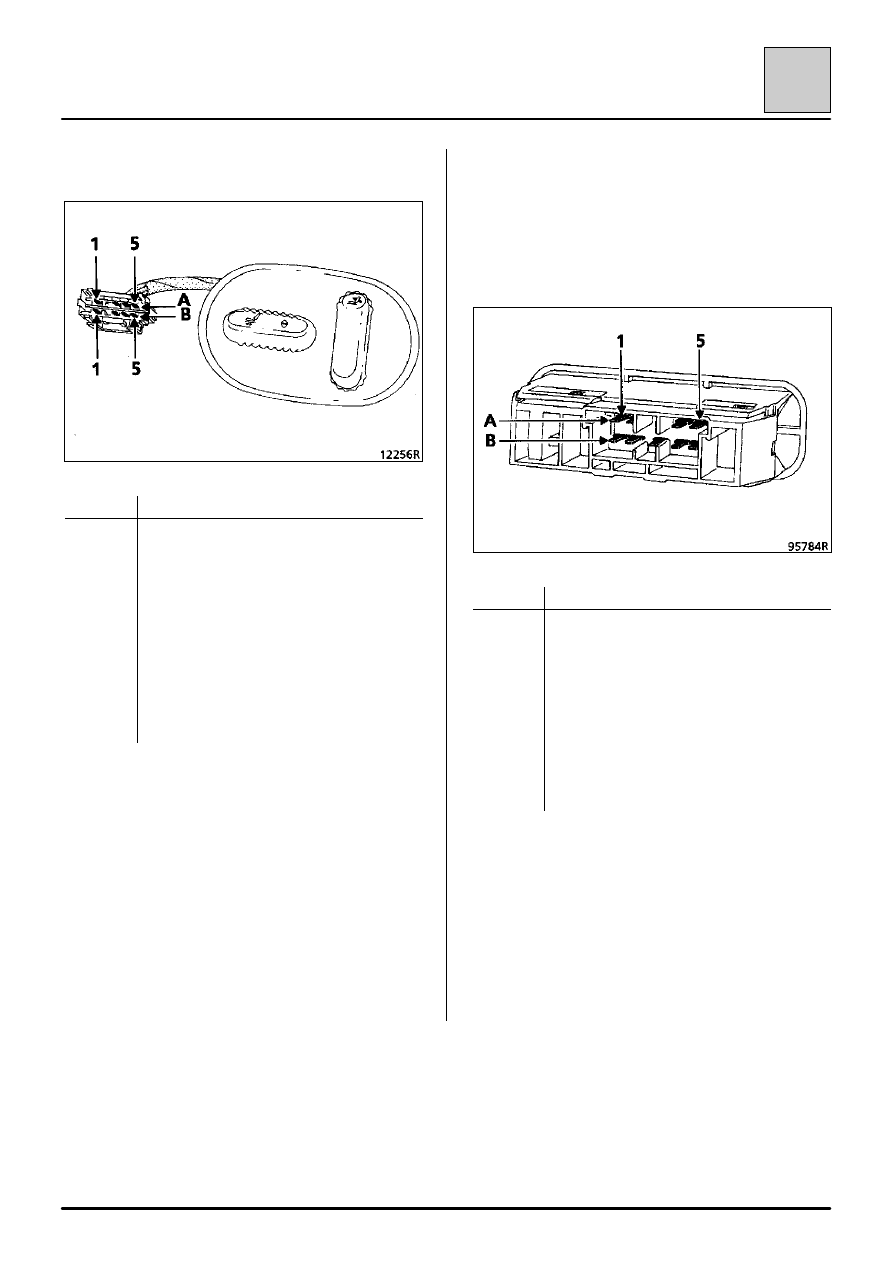

СОЕДИНЕНИЕ

Контакт

Назначение

А1

Заземление

А2

Не используется

А3

Продольное перемещение назад

А4

Опускание задней части подушки

А5

Наклон спинки сиденья назад

В1

Заземление

В2

Не используется

В3

Продольное перемещение вперед

В4

Подъем задней части подушки

В5

Наклон спинки сиденья вперед

•••• ПАНЕЛЬ управления для режима

автоматической регулировки положения (2).

На панели управления находятся:

– кнопка «MEMO», которая позволяет сохранить

все заданные положения,

– три кнопки 1, 2 и 3, которые позволяют вы-

брать три вида установки сиденья водителя:

– либо в режиме запоминания,

– либо в режиме вызова.

СНЯТИЕ

При помощи небольшой отвертки снимите
панель управления с крышки салазок.
Отсоедините разъем.

Соединение

Контакт

Назначение

А1

Не используется

А2

Не используется

А4

Кнопка управления «MEMO»

А5

Общий контакт управления памятью

В1

Не используется

В2

Не используется

В3

Кнопка 3

В4

Кнопка 2

В5

Кнопка 1

•••• Датчики положения

На каждом электродвигателе установлен один
датчик. Датчики установлены на выступающих
концах каждого электродвигателя.

Они постоянно передают в модуль управления
информацию о точном положении сиденья по
каждому параметру (продольное перемещение
подъем задней части подушки, наклон спинки).

ЭЛЕКТРОПРОВОДКА

Сиденье водителя с запоминанием положения

88-5

88

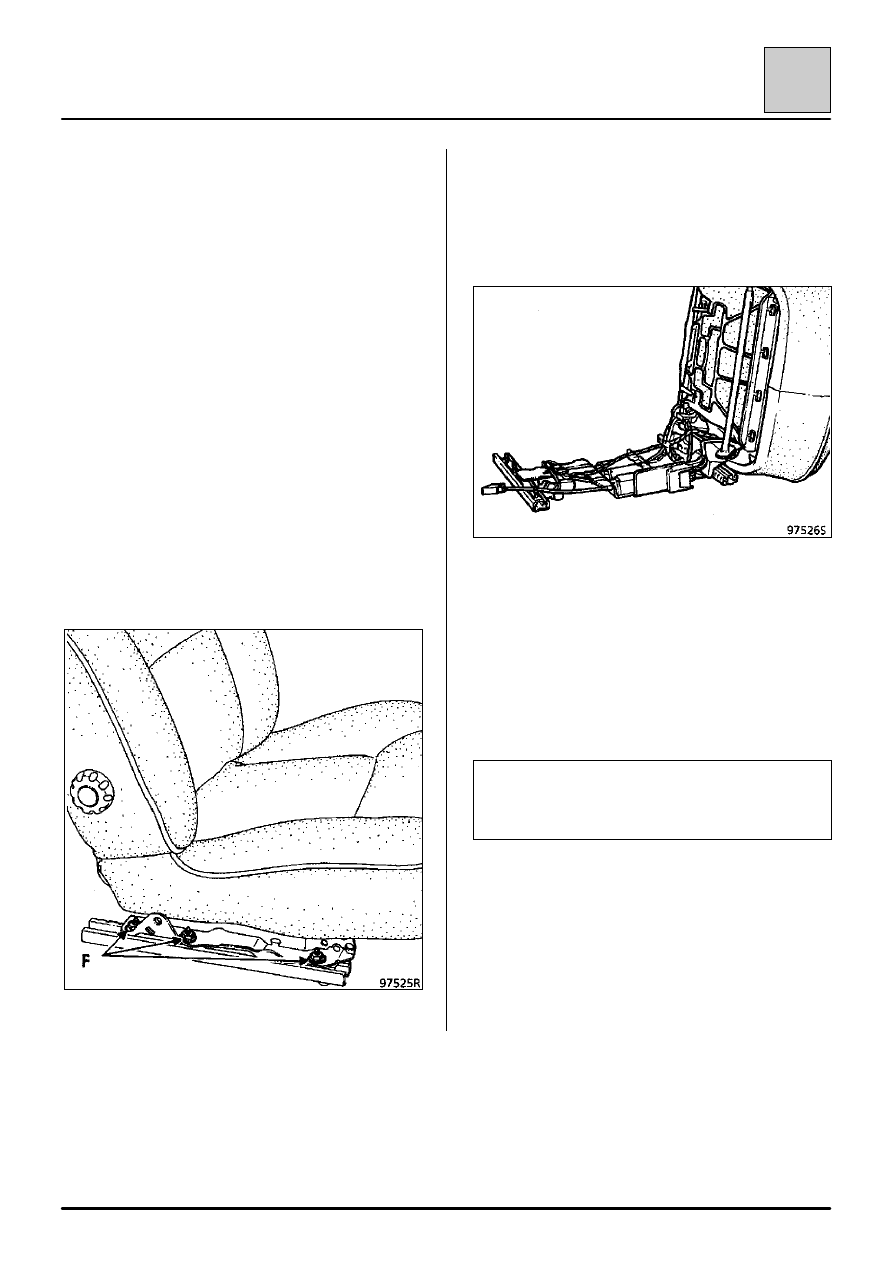

ЗАМЕНА ЭЛЕКТРОДВИГАТЕЛЕЙ

Снятие

Установите сиденье в вертикальное положение.

Отсоедините:
–

аккумуляторную батарею,

–

модуль управления (под сиденьем),

–

разъем устройства предварительного
натяжения,

–

разъем датчика устройства предупреждения о
незастегнутом ремне безопасности.


 Снимите:
– две панели управления,
– крышку салазок (три болта),
– нижний болт крепления ремня безопасности

(со стороны сиденья),

– четыре болта крепления сиденья в нижней

части кузова и снимите его с автомобиля,

– вторую крышку салазок сиденья после

удаления болта крепления устройства
предварительного натяжения,

– пять гаек крепления рамы сиденья к

салазкам (F).

Опрокиньте сидение так, чтобы не растянуть
гибкие тросы, при этом салазки останутся в
горизонтальном положении.

 Отсоедините гибкие тросы, чтобы полностью
освободить салазки.

 Отсоедините гибкий трос или тросы заменяемого
электродвигателя.

 Снимите:

– два болта крепления электродвигателя,

– электродвигатель и вровень отрежьте его

провода (с учетом последующего соединения).

ВАЖНО: в интересах стандартизации поставляе-
мый в качестве запасного электродвигатель
может иметь немного более высокую частоту
вращения.



 ПРИМЕЧАНИЕ: запрещается отсоединять датчик
от электродвигателя.

 Установка

 Запасной электродвигатель поставляется с прово-
дами длиной примерно 20 сантиметров (два про-
вода для питания электродвигателя и три провода
для датчика).
