СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Диагностика - Подготовка



62



 УСТАНОВЛЕНИЕ ДИАЛОГА МЕЖДУ ПРИБОРОМ XR25 И ПАНЕЛЬЮ УПРАВЛЕНИЯ

 -

 Подсоедините прибор XR25 к диагностическому разъему.



 -

 Используйте кассету XR25 последнего выпуска и карточку № 30.



 -

 Установите переключатель на S8



 -

 Наберите D17

 3.CLI



 МЕРЫ ПРЕДОСТОРОЖНОСТИ:

 При проверках с помощью мультиметра старайтесь не вставлять в разъемы слишком
большие щупы, способные повредить зажимы и нарушить контакт. При всех проверках и
измерениях на 30-контактном коричневом разъеме и 15-контактном зеленом разъеме
обязательно используйте контактную плату Elé. 1302.

 Контактная плата Elé. 1302 позволяет:

-

проверять неразрывность цепи. Для этого необходимо просто подсоединить эту плату
к 30-контактному разъему панели управления или к разъему со стороны
электропроводки автомобиля,

-

измерять электрические параметры (напряжение, частоту и т. д.). Для этого
необходимо подсоединить контактную плату последовательно между
соответствующим электронным блоком и разъемом со стороны электропроводки
автомобиля.

 f56562.0

62-10



СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

 Диагностика - Карточка XR25



62



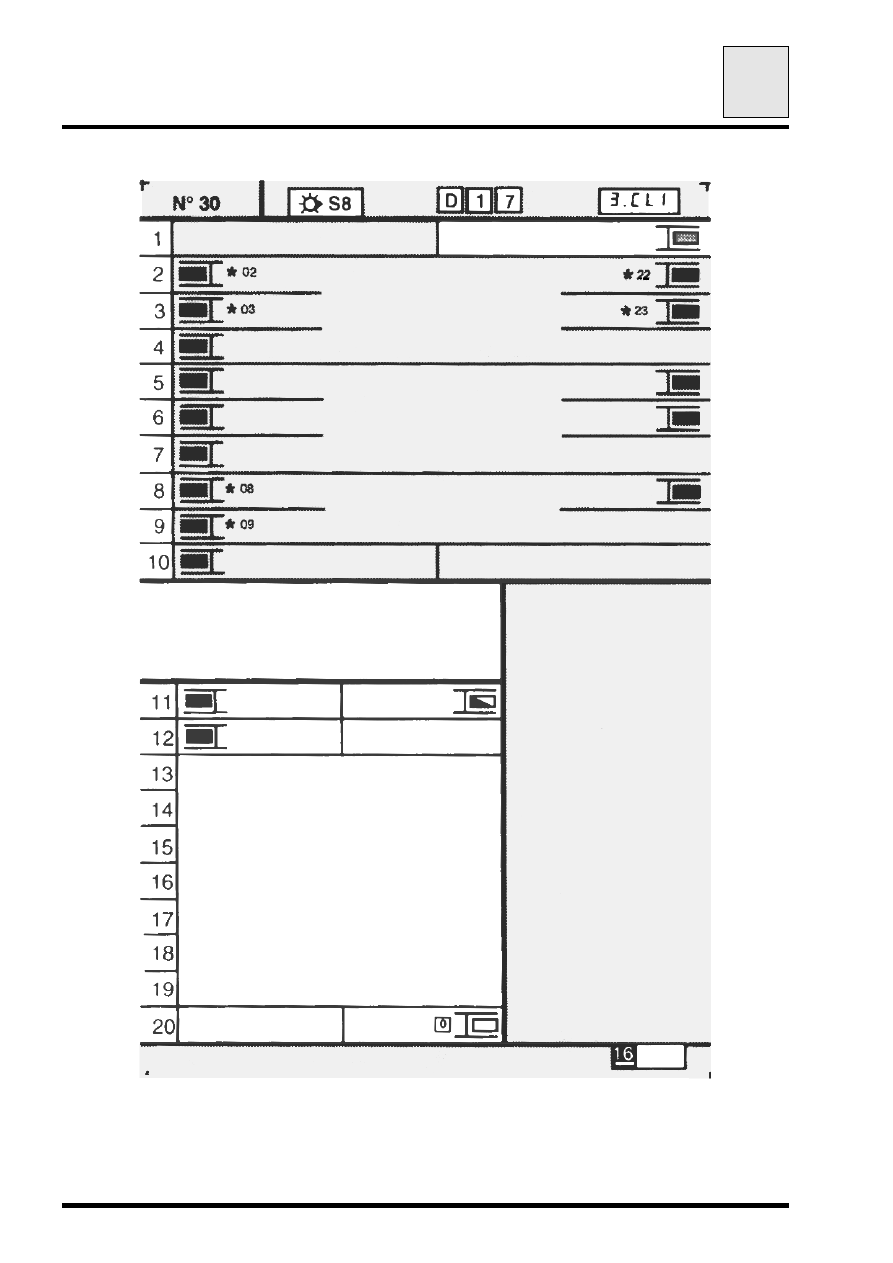

КАРТОЧКА XR25

FI11630

код:

Индикац.:

 КОД ПРИСУТСТВУЕТ







 В САЛОНЕ

 ЦЕПИ

 ОХЛАЖДАЮЩЕЙ

ЖИДКОСТИ

 СНАРУЖИ

 ДАТЧИКОВ

ТЕМПЕРАТУРЫ

 ИСПАРИТЕЛЯ

 НА ПОВЕРХНОСТИ





 СМЕШИВАНИЯ



 РАСПРЕДЕЛЕНИЯ





 РЕЦИРКУЛЯЦИИ

 ЦЕПИ

ДВИГАТЕЛЕЙ

 ЭЛЕКТРОВЕНТИЛЯТОРОВ

 МИКРОТУРБИНЫ







 ОБОГРЕВ ЗАДНЕГО

СТЕКЛА

 ЦЕПИ

ЭЛЕКТРОВЕНТИЛЯТОРОВ

 ЭЛЕКТРООБОГРЕВ

ПЕРЕДНЕГО

СТЕКЛА

 УПРАВЛЕНИЯ

РЕЛЕ



 ЦЕПЬ УПРАВЛЕНИЯ КОМП-
РЕССОРОМ КОНДИЦИОНЕРА

 СИСТЕМА КОНДИЦИОНИРОВАНИЯ

ВОЗДУХА

 Стирание из памяти информации о неисправностях: G0**

Конец диагностики: G13*

 + 12 В НА ВСПОМО-

ГАТЕЛЬНЫЕ

УСТРОЙСТВА

 + 12 В НА

СВЕТИЛЬНИК

 + 12 В “ПОСЛЕ

ЗАМКА

ЗАЖИГАНИЯ ”

ПАМЯТЬ

XR25

 ДОПОЛНИТЕЛЬНЫЙ КОНТРОЛЬ #..

 01  Температура в салоне



°С

 02  Температура снаружи



°С

 03  Температура испарителя



°С

 08  Частота вращения

электровентилятора

 об/мин

РУС

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

 Диагностика - Карточка XR25



62



 f56562.0

62-11







 УСЛОВНЫЕ ОБОЗНАЧЕНИЯ БАРГРАФОВ

 БАРГРАФЫ НЕИСПРАВНОСТЕЙ (всегда на цветном фоне)



 Если барграф высвечен, значит в проверяемом узле имеется
неисправность; соответствующий текст описывает неисправность.



 БАРГРАФЫ СОСТОЯНИЙ (всегда на белом фоне)



 Барграф высвечивается при установлении диалога с компьютером
данного узла; если он остается погашенным, значит:
-

такой код не существует,

-

имеется неисправность измерительного прибора, компьютера или
линии.

 Двигатель не работает, зажигание включено, никаких воздействий на автомобиль не
производится.

 Барграфы состояний представлены на карточке в том виде, в котором они должны
находитЬся при остановленном двигателе, включенном зажигании, без всяких воздействий
на автомобиль.

-

Если на карточке барграф представлен
как



 то прибор должен
давать информацию



-

Если на карточке барграф представлен
как



 то прибор должен
давать информацию



-

Если на карточке барграф представлен
как



 то прибор должен давать
информацию

 или



 или











 Двигатель работает



 Погашен, если функция или состояние, описанные на карточке, больше не
выполняются.



 Высвечен, если функция или состояние, описанные на карточке,
выполняются.





 ПОСЛЕ

РЕМОНТА

 Вы можете приступать к диагностике.

 f56562.0

62-12

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Диагностика - Интерпретация барграфов прибора XR25



62



1



 Карточка № 30

 Барграф 1 правый погашен
 СВЯЗЬ МЕЖДУ ПРИБОРОМ XR25 И ПАНЕЛЬЮ УПРАВЛЕНИЯ






 УКАЗАНИЯ

 Отсутствуют



 Прежде чем устанавливать диалог между прибором XR25 и панелью управления,
проверьте, чтобы было включено зажигание.

 Проверьте состояние предохранителя “Часы” на 10 А.

 При необходимости замените предохранитель.

 Проверьте, исправен ли прибор XR25, попытавшись установить диалог с компьютером на
другом автомобиле.

 Убедитесь, что переключатель ISO находится в положении S8, проверьте, что вы
используете последнюю версию кассеты XR25 и что введен правильный код доступа
(D17).

 Проверьте напряжение аккумуляторной батареи (U

> 10,5 вольт). При необходимости

зарядите аккумуляторную батарею.

 Проверьте, чтобы разъемы панели управления были надежно зафиксированы.

 Проверьте, чтобы на панель управления подавалось нужное питание:

-

масса на контакт A7 черного 14-контактного разъема панели управления,

-

“+ до замка зажигания” на контакт A1 черного 14-контактного разъема панели
управления.

 Проверьте, чтобы на диагностический прибор подавалось нужное питание:

-

масса на контакт 5,

-

“+ до замка зажигания” на контакт 16.

 Проверьте и обеспечьте неразрывность и изоляцию электропроводки между
диагностическим разъемом и контактами:

- A4

- A5



}

черного 14-контактного разъема

 панели управления

 Если диалог между прибором XR25 и панелью управления по-прежнему не
устанавливается, замените панель управления.
