ПОИСК НЕИСПРАВНОСТЕЙ

Некоторые неисправности системы могут быть
обнаружены с помощью диагностического
прибора XR25.

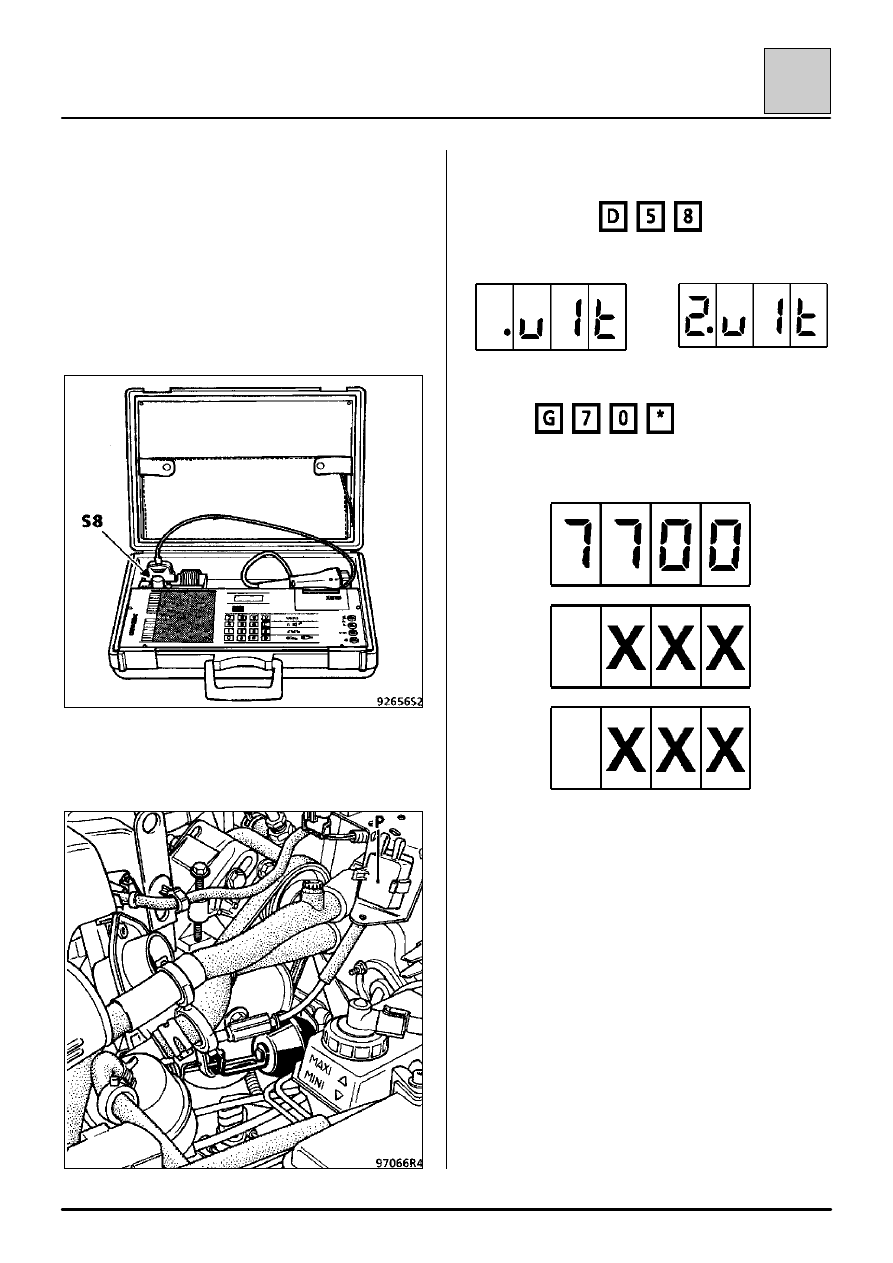

Подсоединение

Используйте кассету № 16 и соответствующую
карточку № 58 для поиска неисправностей.

Подсоедините прибор ХR25 к диагностическому
разъему (Р) в отсеке двигателя.

Установите переключатель ISO в положение S8 и
наберите

На центральном дисплее появится

затем

Идентификация компьютера

Введите

И считайте номер детали на центральном
дисплее прибора XR25:

Номер отображается в виде трех следующих друг
за другом чисел. Каждое число высвечивается
приблизительно в течение 2 секунд.

Индикация повторяется дважды.

ПРИБОРНАЯ ПАНЕЛЬ

Круиз-контроль

83-13

83

Удаление из памяти

После работы с системой содержимое памяти
компьютера может быть удалено с помощью кода

(при удалении неисправностей, сохраняемых в
режиме поиска неисправностей

при положении S8 переключателя введите:

Эта операция не удалит из памяти данные о
другом оборудовании автомобиля.

ПРИБОРНАЯ ПАНЕЛЬ

Круиз-контроль

83-14

83

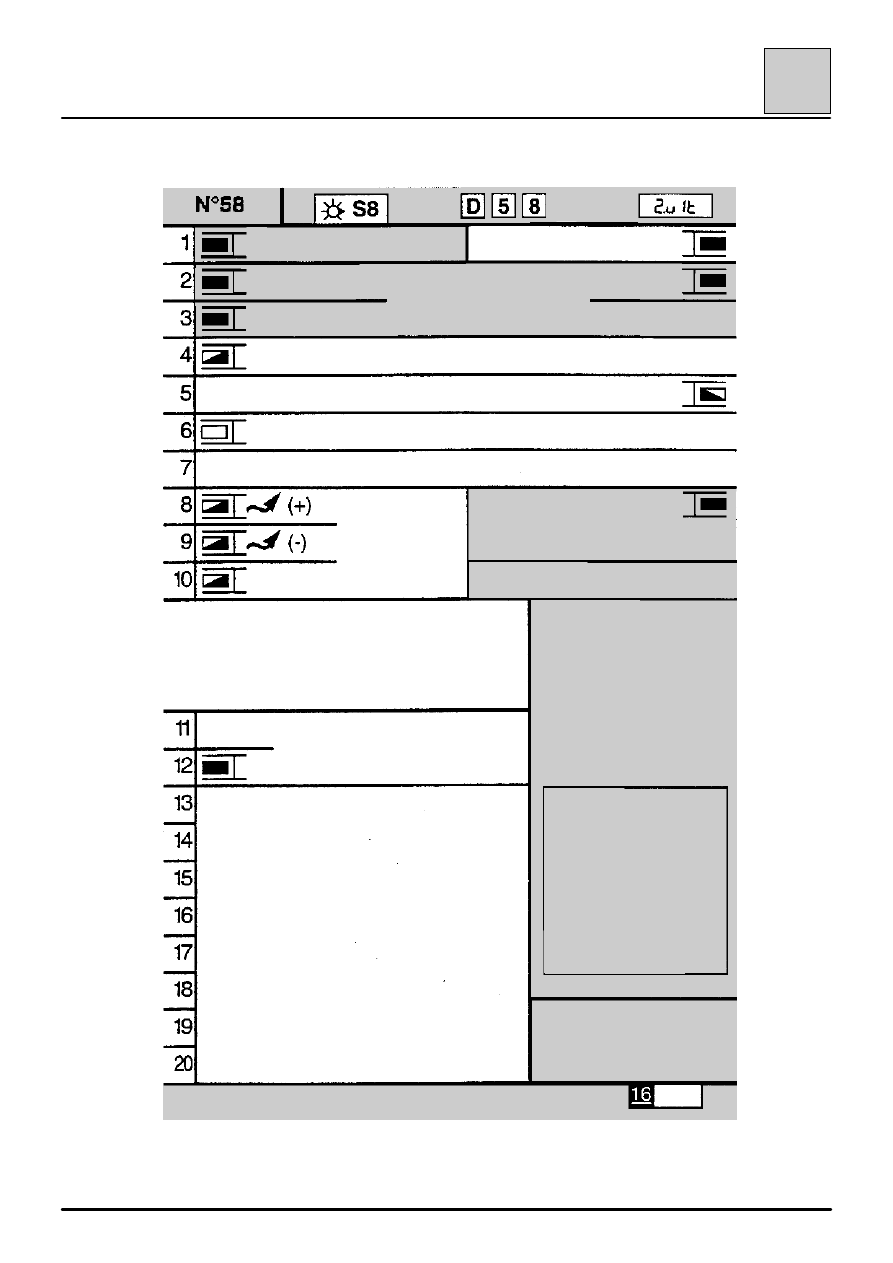

ДИАГНОСТИКА – КАРТОЧКА XR25

код:

индик.:

КОМПЬЮТЕР

КОД ПРИНЯТ

К3 РЕГУЛИРУЮЩЕГО ЭЛЕКТРО-

МАГНИТНОГО КЛАПАНА

Обрыв или К3 в цепи электромагнитного
клапана или разъема на линиях 1/12/9

К3 ИЛИ ОБРЫВ В ЦЕПИ НАСОСА
ИЛИ ОБРЫВ ЛИНИИ 1

ВЫСВЕЧИВАЕТСЯ ПРИ НАЖАТИИ ПЕДАЛИ
СЦЕПЛЕНИЯ ИЛИ ТОРМОЗА

НАЖАТА ПЕДАЛЬ ТОРМОЗА:

ГОРЯТ СТОП-СИГНАЛЫ

ПРИ ПОЛОЖЕНИИ СЕЛЕКТОРА АКП
СТОЯНКА/НЕЙТРАЛЬ

УСКОРЕНИЕ

ЗАМЕДЛЕНИЕ

КНОПОЧНОЕ

УПРАВЛЕНИЕ

ИМЕЕТСЯ НЕИСПРАВНОСТЬ, ЕСЛИ
БАРГРАФ ВЫСВЕЧИВАЕТСЯ ПРИ
НАЖАТИИ КНОПОЧНЫХ
ПЕРЕКЛЮЧАТЕЛЕЙ

Откл./Возобновление

ДОПОЛНИТЕЛЬНЫЕ ПРОВЕРКИ: #.

01 скорость автомобиля

км/ч

11 индикация номера

последней операции,
которая вызвала
отключение регулятора

КРУИЗ-КОНТРОЛЬ

(ХОДОВОЕ ИСПЫТАНИЕ)

НЕ ВЫСВЕЧИВАЕТСЯ, ЕСЛИ
ФАКТИЧЕСКАЯ СКОРОСТЬ ВЫШЕ
МИНИМАЛЬНОГО ПОРОГА СКОРОСТИ

4

(автоматическая коробка передач)

селектор в положении

стоянка/нейтраль

9

скорость менее 33 км/ч

10 ускорение более 4 м/с

2

15 нажатие педали

тормоза/сцепления

16 нажатие педали тормоза

19 скорость составляет менее 75%

значения, записанного в памяти

25 ошибка кнопочного

переключателя рулевого колеса

26 нажатие кнопки

возобновления/отключения

(если другой номер: см.

Руководство по ремонту)

Реферанс компьютера №: G70*
(ЕСЛИ РЕНО)
Если МАТRА J66: не заказывайте
этот номер 7700…,
см. Руководство по ремонту

РУС

Удаление из памяти информации о неисправностях:

G0**

Окончание диагностики:

G13*
