ВНЕШНИЕ ЭЛЕМЕНТЫ ЗАЩИТЫ

Передний бампер

55

55-3

A

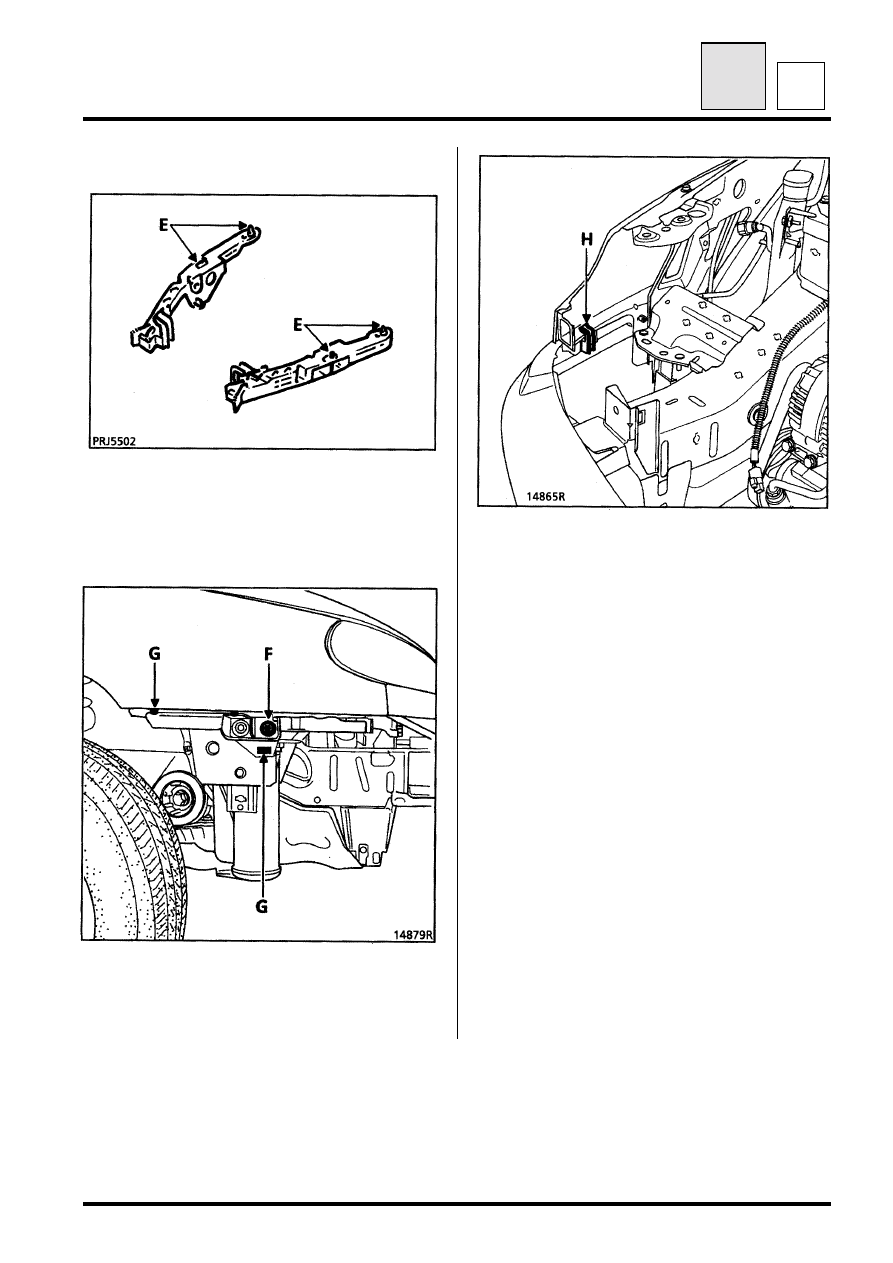

СНЯТИЕ БОКОВГО ОПОРНОГО
КРОНШТЕЙНА

Кронштейн обеспечивает фиксацию
бампера на крыле и равномерный зазор
между кузовом и бампером при закреплении
его на кузове.

Отвинтить винт (F).

Отсоединить пластмассовую лапку (G).

Для снятия опорного кронштейна наклоните
его вперед для освобождения скобы (H) из
зацепления с внутренней кромкой крыла.

ВНЕШНИЕ ЭЛЕМЕНТЫ ЗАЩИТЫ

Передний бампер

55

55-4

A

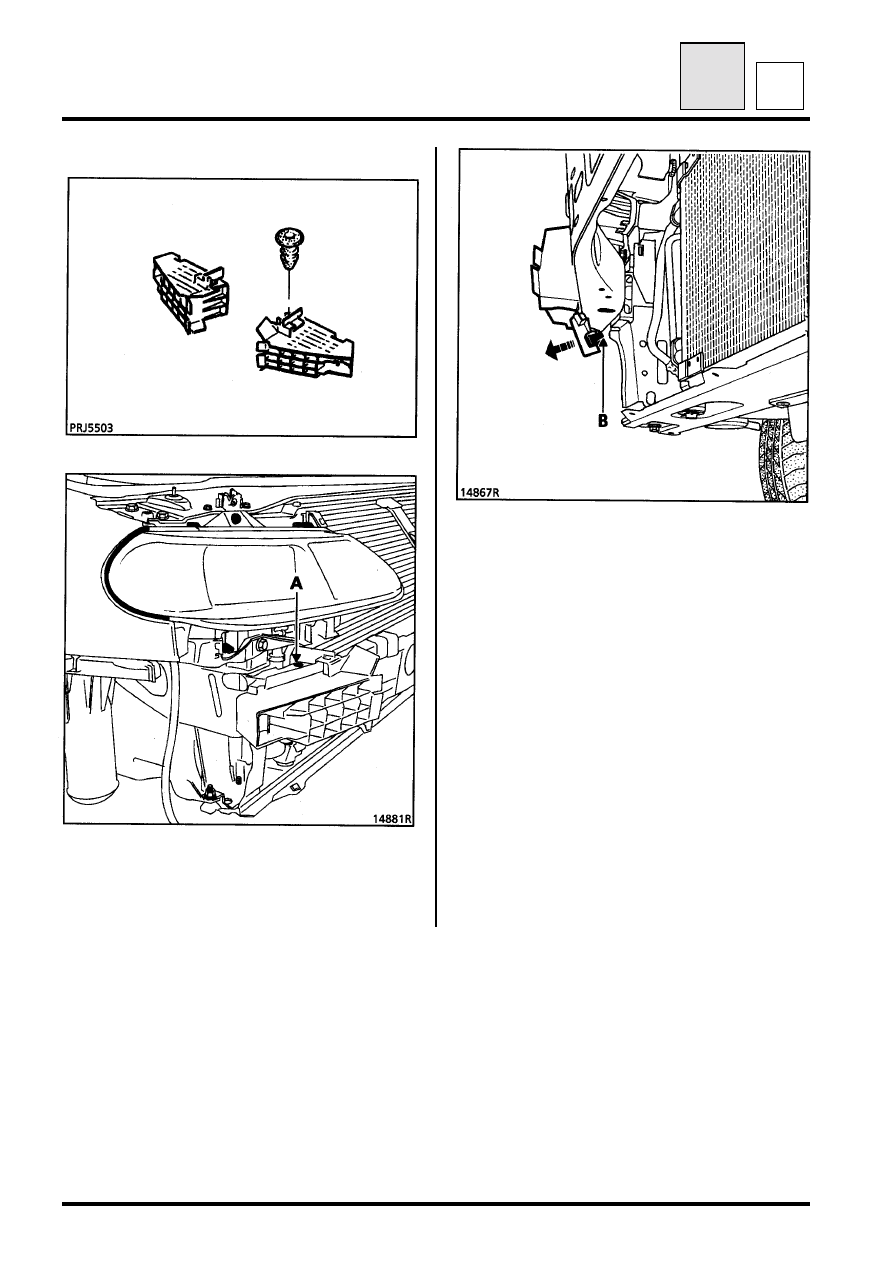

СНЯТИЕ БУФЕРОВ СЖАТИЯ

Снимите с помощью специальных щипцов
крепежный пистон (A).

Освободите из фиксатора деталь в
направлении (B).

Снимите буфер сжатия с его места на
траверсе.

55-5

ВНЕШНИЕ ЭЛЕМЕНТЫ ЗАЩИТЫ

Решетка облицовки радиатора

55

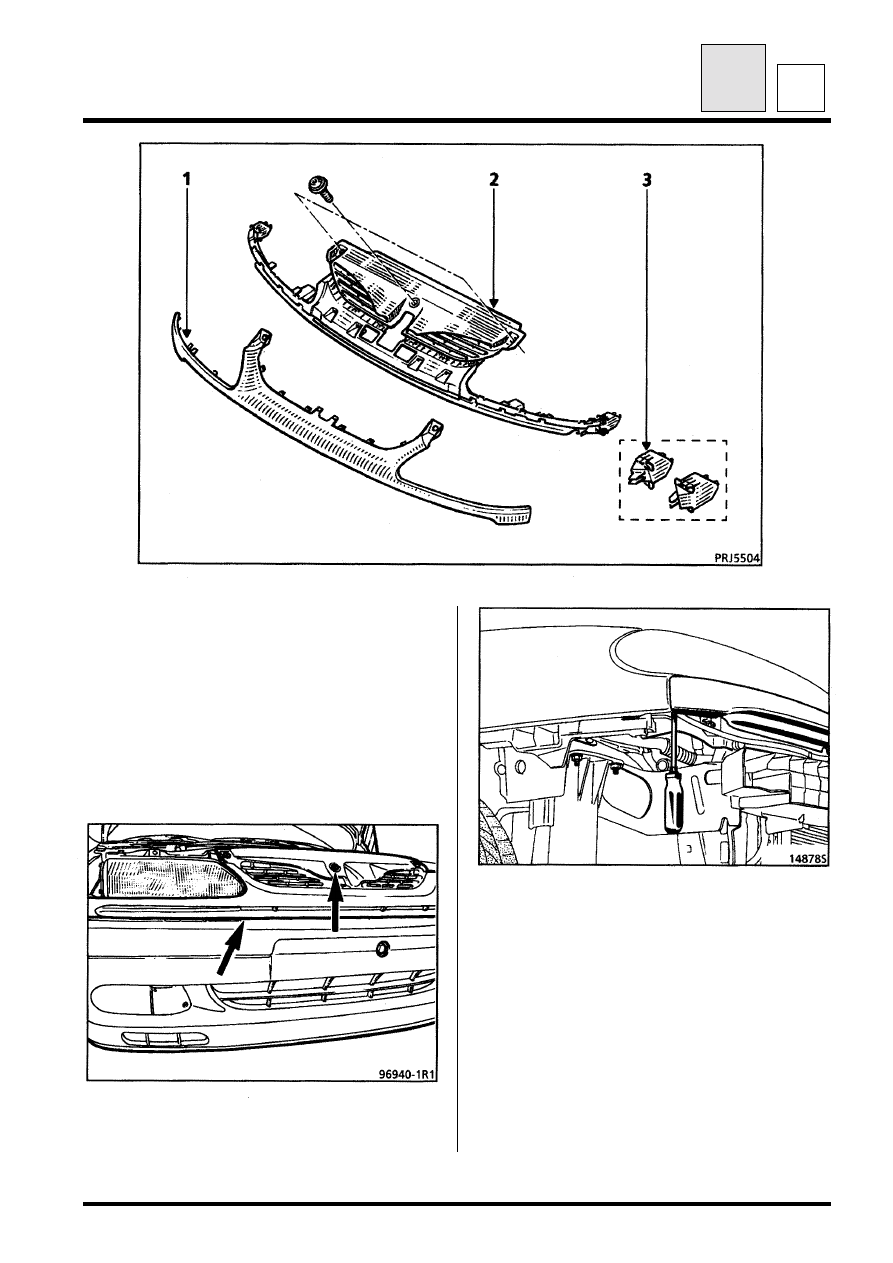

СНЯТИЕ

Решетка облицовки радиатора состоит из:
(1)   поперечной планки,
(2)   дефлектора облицовки,
(3)   держателей бокового крепления.

Для снятия решетки облицовки радиатора
необходимо предварительно снять
передний бампер (см. главу 55-А ).

Отверните верхний и нижний винты
крепления облицовки радиатора.

Подденьте черную накладку и проведите
шлицевой отверткой вдоль паза под
накладкой.

Нажмите на зажимы держателей и
одновременно потяните конец накладки на
себя (см. рисунок на следующей стр.).

В

ВНЕШНИЕ ЭЛЕМЕНТЫ ЗАЩИТЫ

Решетка облицовки радиатора

55

55-6

В

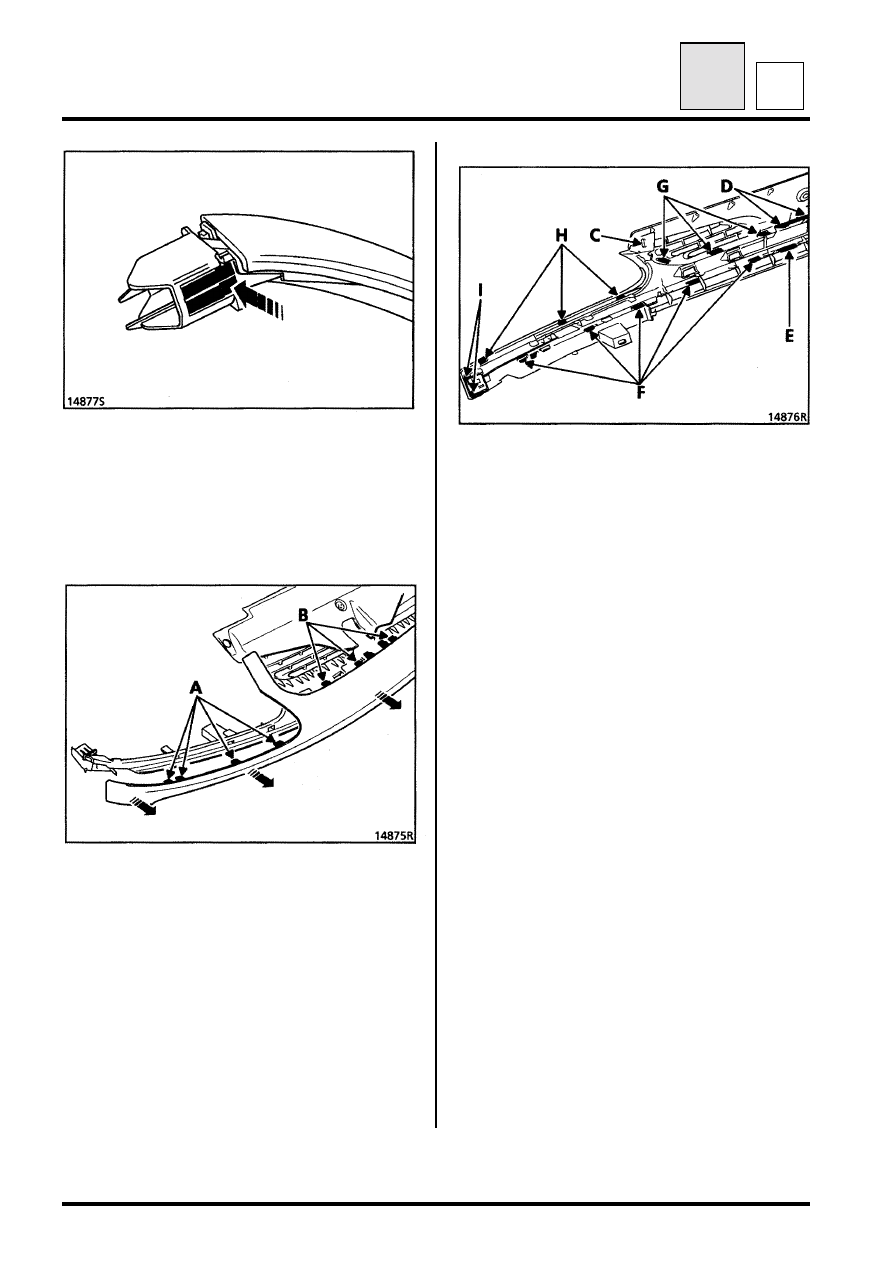

ПРИМЕЧАНИЕ. Держатель бокового
крепления в пазах крыльев.

Нажмите на язычок, чтобы вынуть боковые
накладки облицовки.

СНЯТИЕ ПЛАНКИ ОБЛИЦОВКИ (1)

Для снятия /установки планки облицовки при
полной ее замене или установки после
окраски соблюдайте следующий способ.

Возьмите планку облицовки за одну из
накладок, введите палец в держатель
бокового крепления и последовательно
освобождайте зажимы (A) в направлении от
концов облицовки к ее центру.

ПРИМЕЧАНИЕ. Резко потяните за накладки
для освобождения и полного отделения
поперечины от основания (B).

УСТАНОВКА ПОПЕРЕЧИНЫ ОБЛИЦОВКИ (1)

Положите поперечную планку (1) и
дефлектор (2) внутренней стороной к себе.

Установите две лапки для винтового
крепления (C) под две соответствующие
лапки дефлектора.

Установите выступы (D) под дефлектором.

Установите широкий центральный выступ
(E) поперечины в центрирующий проем
дефлектора.

Закрепите зажимы (F) и затем зажимы (G) в
направлении от центра к концам
поперечины.

ПРИМЕЧАНИЕ. Сильно нажмите на
поперечину, опираясь ладонью, и
защелкните зажимы (G) вблизи решетки.

Защелкните верхнюю часть каждой накладки
под фарой (H).

Перед установкой облицовки в сборе на
автомобиль убедитесь, что все зажимы
соединяют в одно целое дефлектор и
поперечную планку.

Убедитесь, что центрирующие пальцы (I) на
концах накладок защелкнуты на
дефлекторе.
