51-1

МЕХАНИЗМЫ БОКОВЫХ ДВЕРЕЙ

Замок передней двери

51

СНЯТИЕ

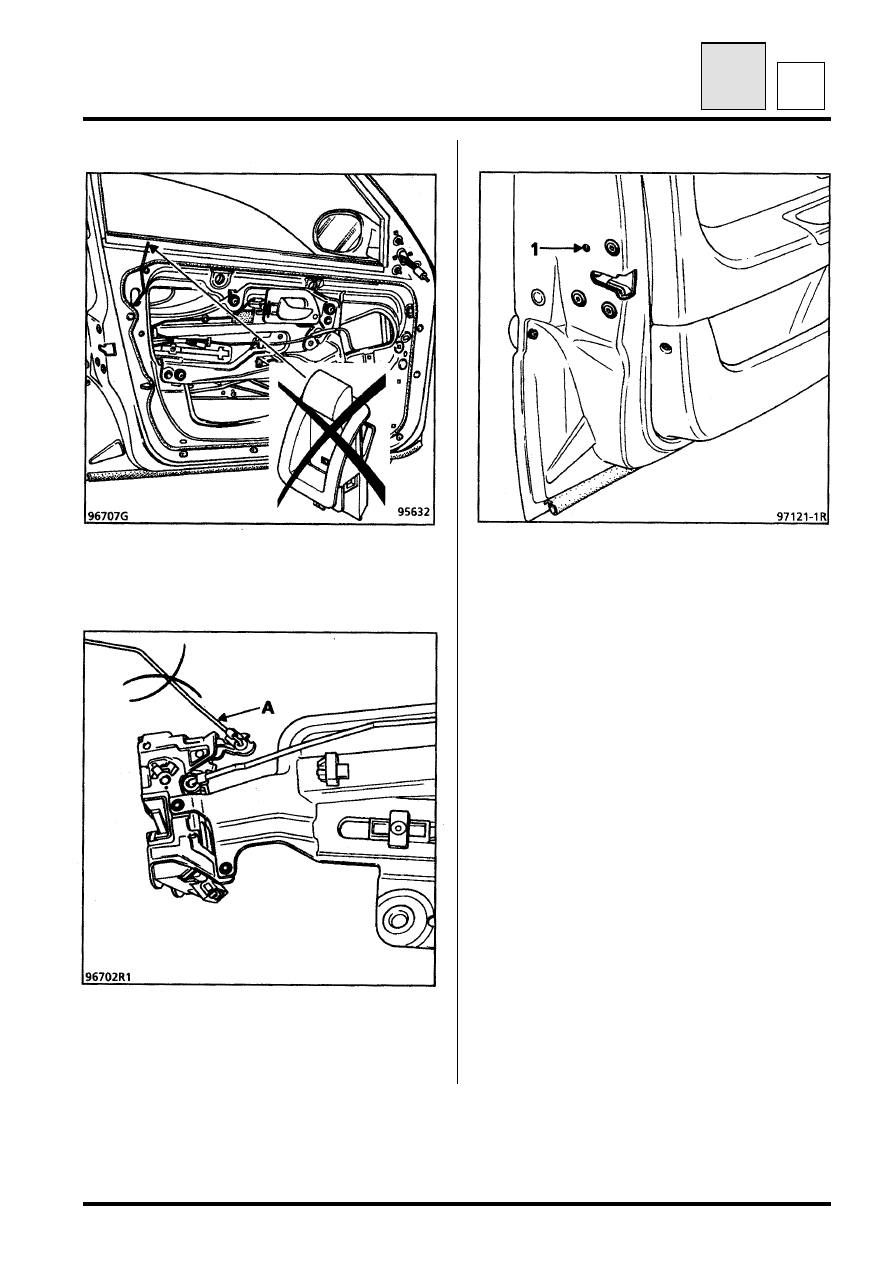

ПРИМЕЧАНИЕ. На передних дверях
отсутствуют кнопки блокировки и их тяги.

Тяга (A) привода управления блокировкой
двери более не устанавливается.

ОСОБЕННОСТИ

ПРИМЕЧАНИЕ. Если привод центрального
замка не работает, возможно ручное
управление блокировкой передней двери со
стороны пассажира следующим образом.

Откройте дверь, поверните винт (1) с
помощью отвертки под шлиц и закройте
дверь.

Дверь будет заблокирована снаружи и ее
можно открыть только изнутри.

A

54-1

СТЕКЛА

Опускное стекло передней и задней дверей

54

ВВЕДЕНИЕ

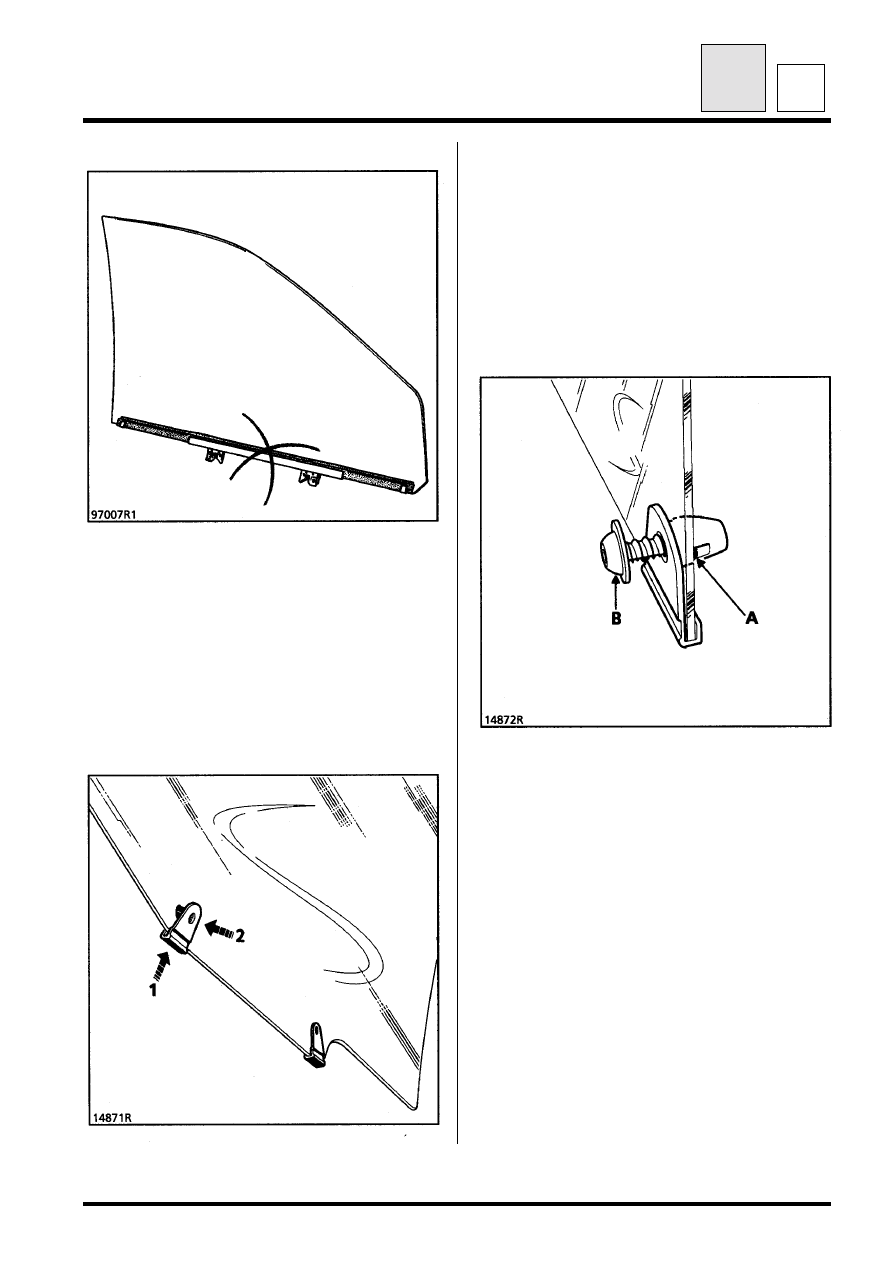

Нижняя металлическая окантовка стекла
отсутствует.

Приводная кулиса стеклоподъемника
закреплена на стекле новыми зажимами,
установленными непосредственно на
стекле.

Ниже приведено описание метода установки
нового крепления.

УСТАНОВКА

Скобы зажимов типа пластиковых штифтов
закреплены в двух отверстиях в стекле. Эти
отверстия расположены в тех же местах, что
и точки крепления прежней металлической
обоймы.

Для установки скобы зажима на стекле
необходимо:
-  установить часть (1) скобы на кромку

стекла,

-  вставить штифт (2) в отверстие стекла.

ВНИМАНИЕ. Проверьте правильность
расположения упора (A) со стороны
наружной поверхности стекла и убедитесь,
что упор не зажат внутри крепежного
отверстия.

Упор прижимается к стеклу под действием
затяжки крепежного винта (B) (в точках
крепления стеклоподъемника).

A

СТЕКЛА

Опускное стекло передней и задней дверей

54

54-2

A

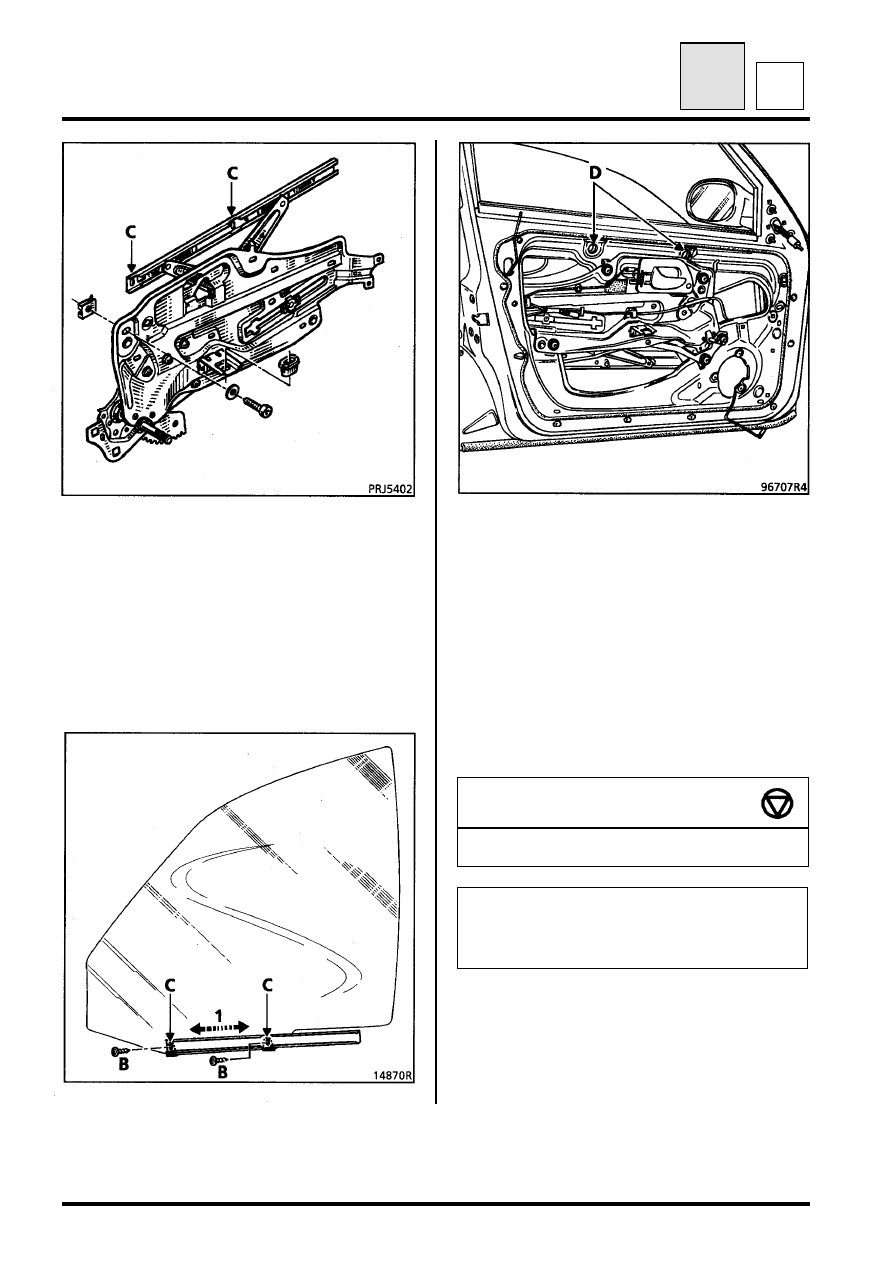

Подвижную кулису стеклоподъемника (С)
закрепить на стекле с помощью
специальных крепежных винтов (B).

Для этого необходимо:
-  закрепить зажимы на стекле,
-  установить стекло в проем двери в

закрытом положении и закрепить его с
помощью полосок липкой ленты.

Убедитесь, что стекло находится в верхнем
положении.

Перемещая в направлении (1) подвижную
кулису стеклоподъемника совместить
крепежные отверстия (C) с точками
крепления стекла.

Установите крепежные винты (B) и затяните
их через сквозные отверстия (D) каркаса
двери, соблюдая указанные ниже моменты
затяжки.

МОМЕНТ ЗАТЯЖКИ

Винт крепления стеклоподъемника

4 Нм

ВНИМАНИЕ. Для крепления стекла на
кулисе стеклоподъемника следует
использовать только крепежные винты,
имеющие каталожный номер 77 03 017 087.
