СНЯТИЕ И УСТАНОВКА ВНУТРЕННИХ

ОБЛИЦОВОК И ОБИВОК КУЗОВА

Коврик багажного отделения

71-11

71

F

Схема выполнения вырезов в пористом коврике багажного отделения при замене кузова автомобиля в 5-
местном варианте (размеры в мм).

Передняя часть

автомобиля

СНЯТИЕ И УСТАНОВКА ОБИВОК НЕБОКОВЫХ

ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ

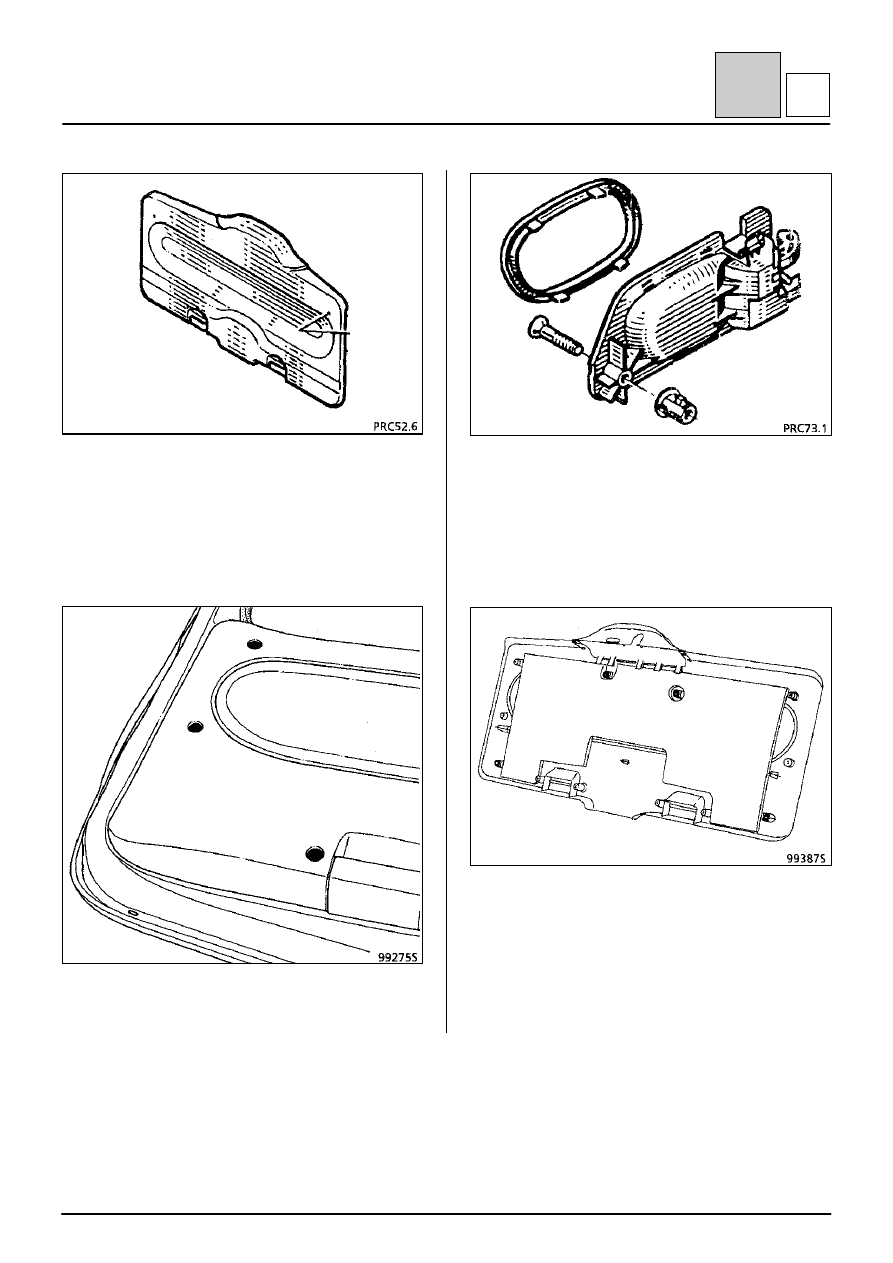

Обивка двери задка

73-1

7

3

A

СНЯТИЕ

Снимите:
– десять заглушек винтов крепления обивки.
– десять винтов «торкс» на 20.

При отсоединении обивки от фиксаторов снимите
декоративную рамку ручки двери.

Расположение фиксаторов крепления обивки
двери задка.

СНЯТИЕ И УСТАНОВКА ЗАДНИХ ПОЛОК

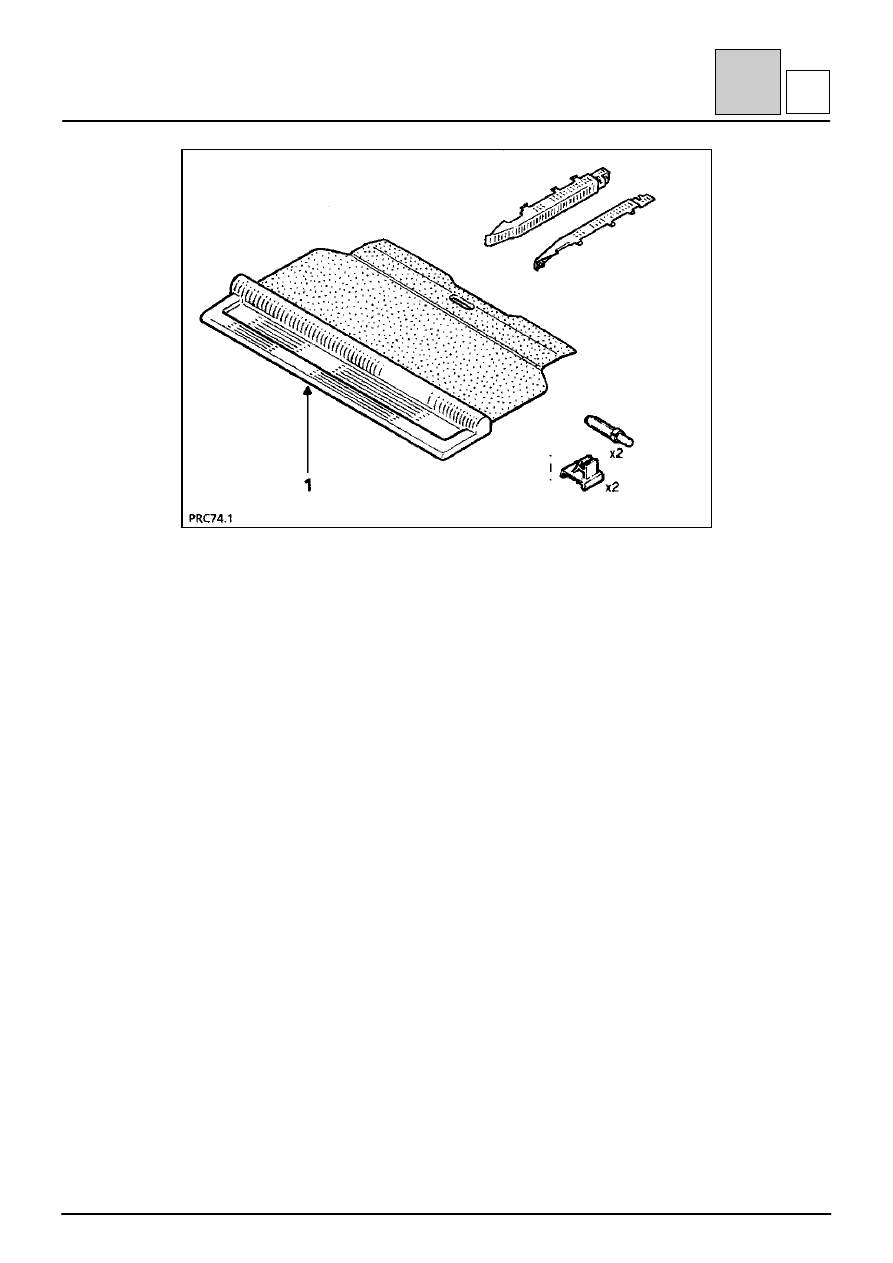

Крышка багажного отделения

74-1

74

A

1 – Крышка багажного отделения
2 – Фиксатора
3 – Кронштейн фиксатора

СНЯТИЕ И УСТАНОВКА ОБИВКИ

ЗАДНИХ СИДЕНИЙ

Обивка спинки детского сиденья

78-1

78

A

СНЯТИЕ

Снимите подлокотники, сняв шпильки их
крепления.

Снимите верхний ремень крепления спинки,
отвернув винт «торкс» на 20.
