СНЯТИЕ И УСТАНОВКА ВНУТРЕННИХ

ОБЛИЦОВОК И ОБИВОК КУЗОВА

Облицовка боковин кузова

71-7

71

C

Отверните винт крепления облицовки
направляющего элемента крепления ремня
безопасности и снимите облицовку, отсоединив
ее от фиксатора.

Отверните:
– винт крепления облицовки колесной арки,
– винт крепления облицовки стойки проема

задней двери, после чего снимите облицовку,
отсоединив ее от защелок.

Отверните болт крепления заднего ремня
безопасности.

Слегка отогните облицовку колесной арки.
Отверните три нижних винта крепления облицовки
боковины.

СНЯТИЕ И УСТАНОВКА ВНУТРЕННИХ

ОБЛИЦОВОК И ОБИВОК КУЗОВА

Облицовка боковин кузова

71-8

71

C

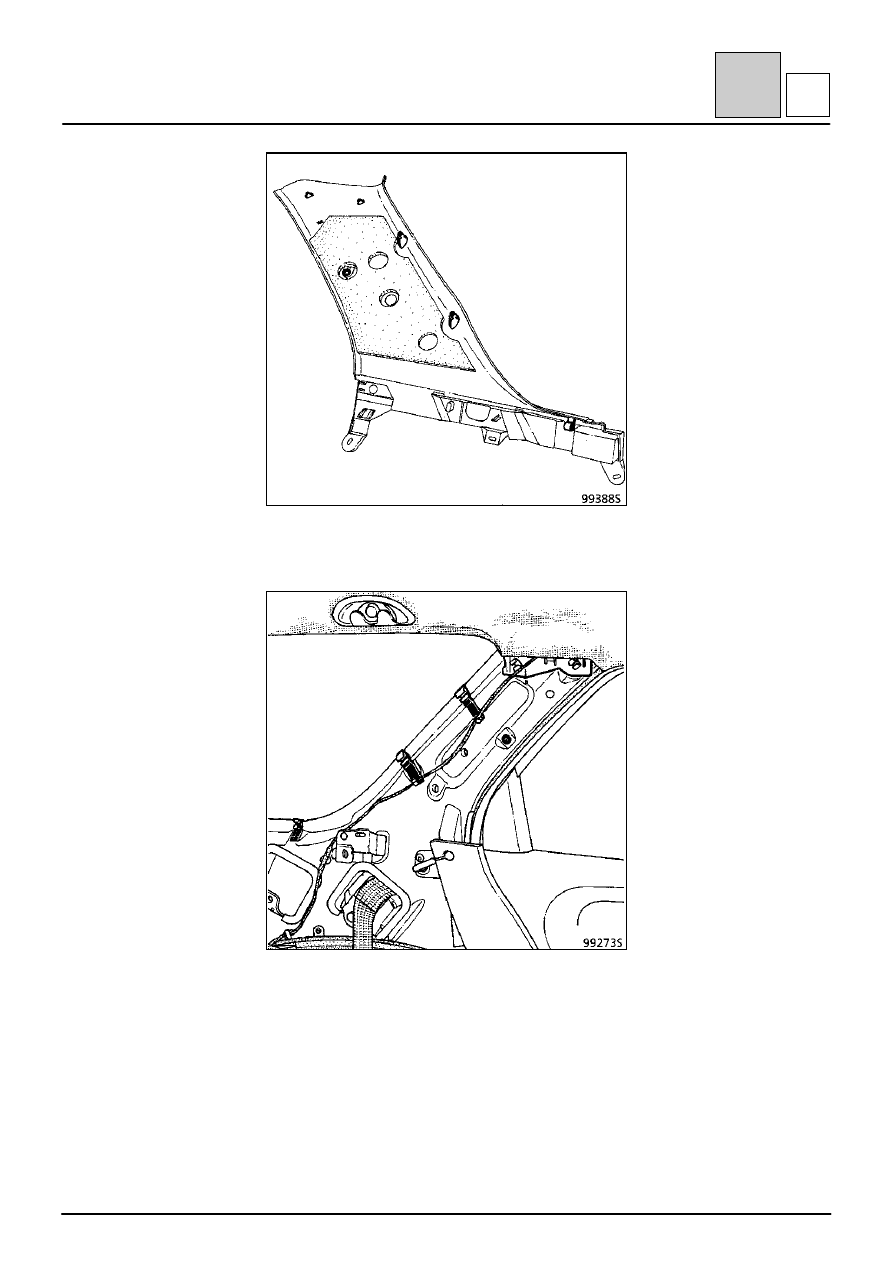

Снимите облицовку боковины, отсоединив ее от
фиксаторов.

Расположение фиксаторов крепления облицовки
боковины.

СНЯТИЕ И УСТАНОВКА ВНУТРЕННИХ

ОБЛИЦОВОК И ОБИВОК КУЗОВА

Облицовка колесной арки

71-9

71

D

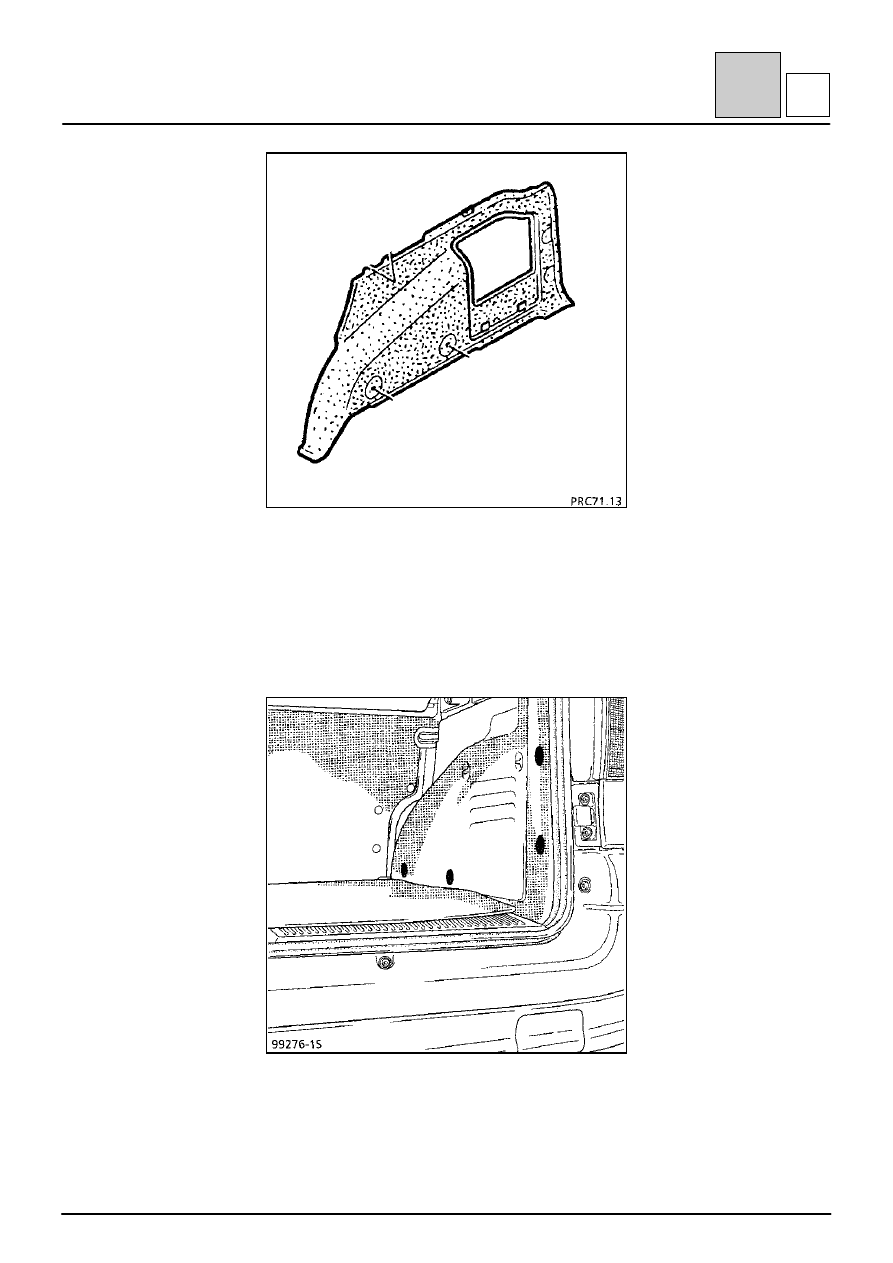

СНЯТИЕ

Снимите:
– облицовку задней поперечины крыши,
– заднюю часть облицовки боковины кузова (см.

операцию 71 С),

– облицовку стойки проема задней двери (см.

71 С),

– облицовку нижней задней поперечины кузова.

Отверните:
– два винта крепления облицовки колесной арки,
– четыре резьбовых фиксатора облицовки.

СНЯТИЕ И УСТАНОВКА ВНУТРЕННИХ

ОБЛИЦОВОК И ОБИВОК КУЗОВА

Облицовка порожка багажного отделения

71-10

71

E

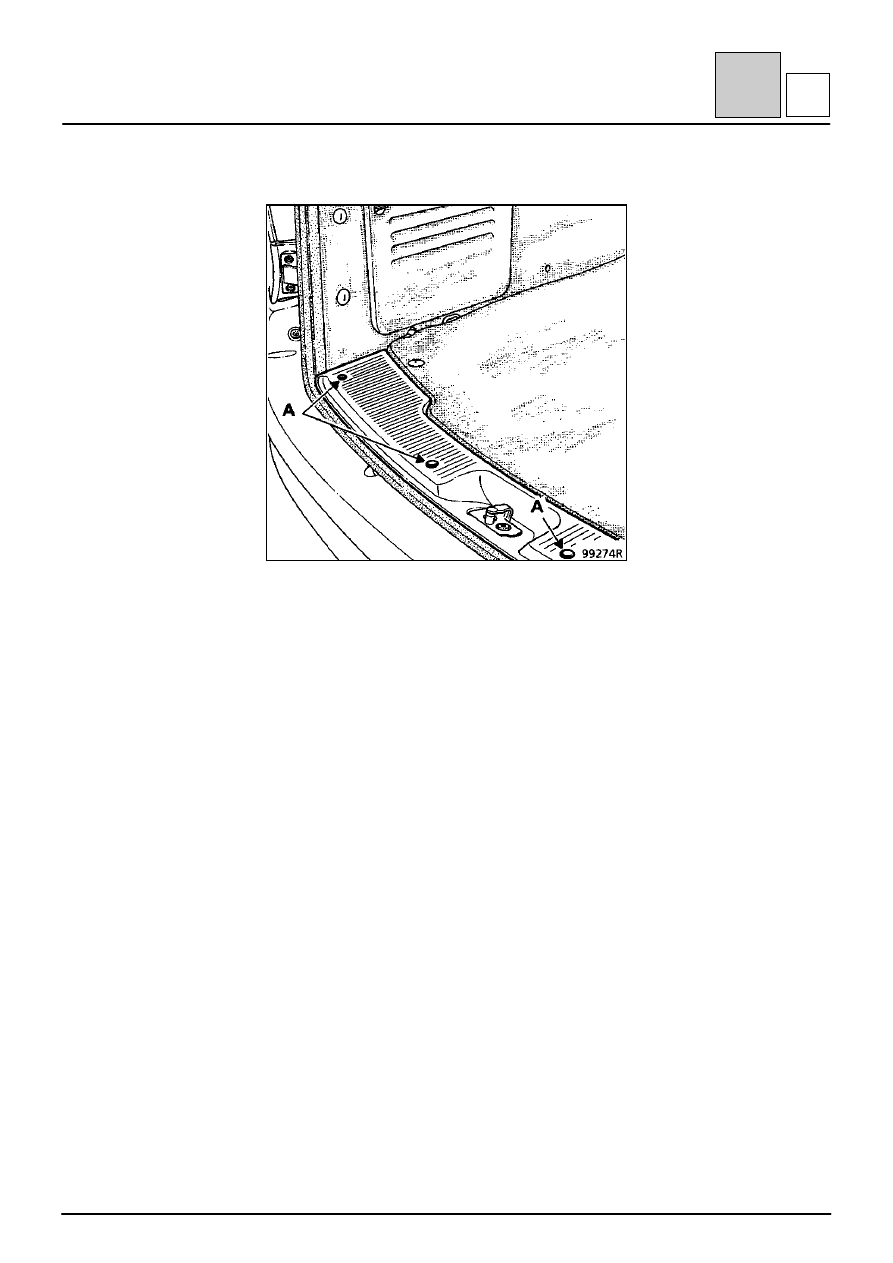

СНЯТИЕ

Снимите:
– четыре заглушки (А).
– четыре винта крепления облицовки.
