СНЯТИЕ И УСТАНОВКА ЭЛЕМЕНТОВ

ВНУТРЕННЕЙ БЕЗОПАСНОСТИ

Задние ремни безопасности

59-2

5

9

B

МОМЕНТЫ ЗАТЯЖКИ (даН

⋅⋅⋅⋅м)

Болты крепления ремней безопасности

2,5

СНЯТИЕ

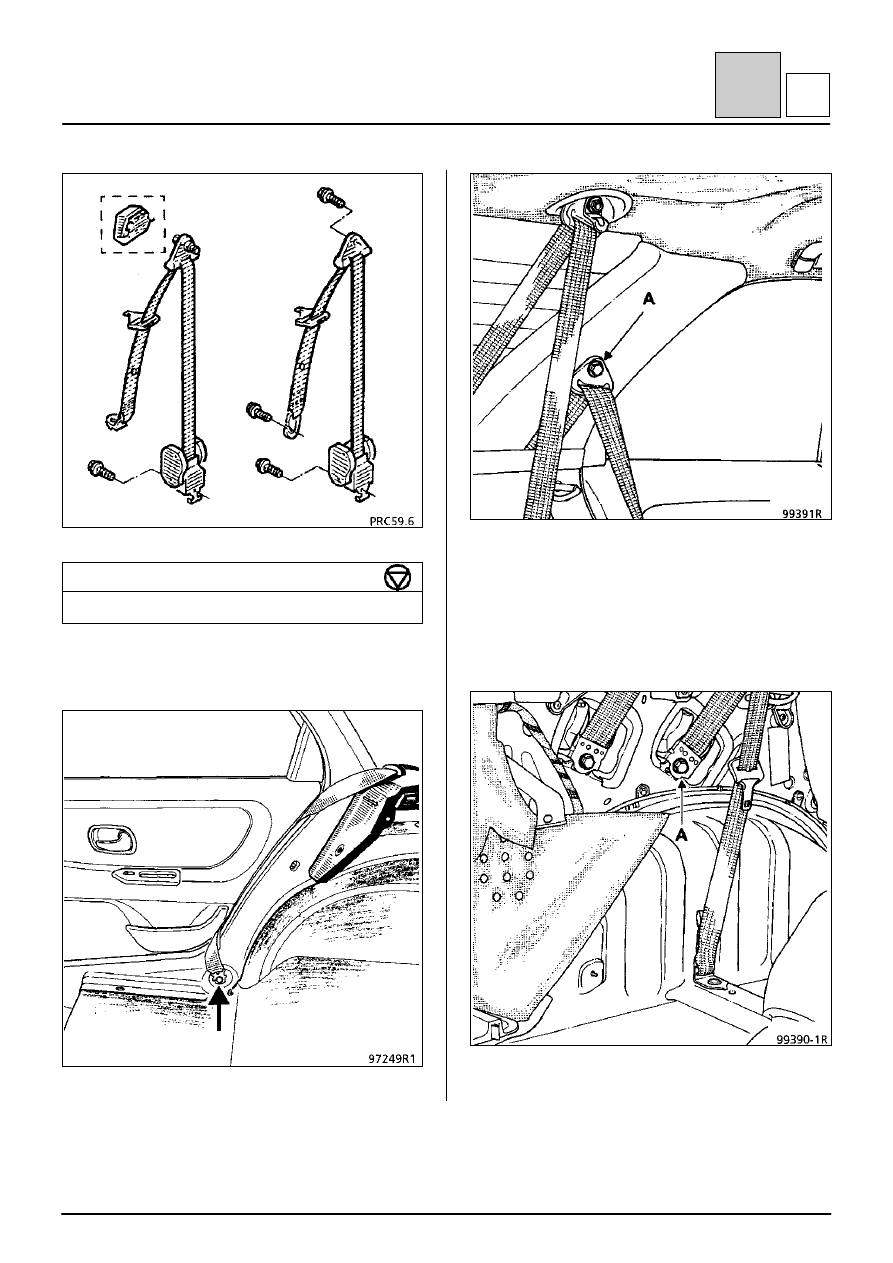

Отверните нижний болт крепления.

Снимите:

– верхний болт крепления (А),
– заднюю часть облицовки боковины (см.

операцию 71 С),

– декоративную облицовку направляющего

элемента крепления ремня,

– облицовку задней колесной арки (см. 71D).

Снимите катушку ремня (А).

СНЯТИЕ И УСТАНОВКА ЭЛЕМЕНТОВ

ВНУТРЕННЕЙ БЕЗОПАСНОСТИ

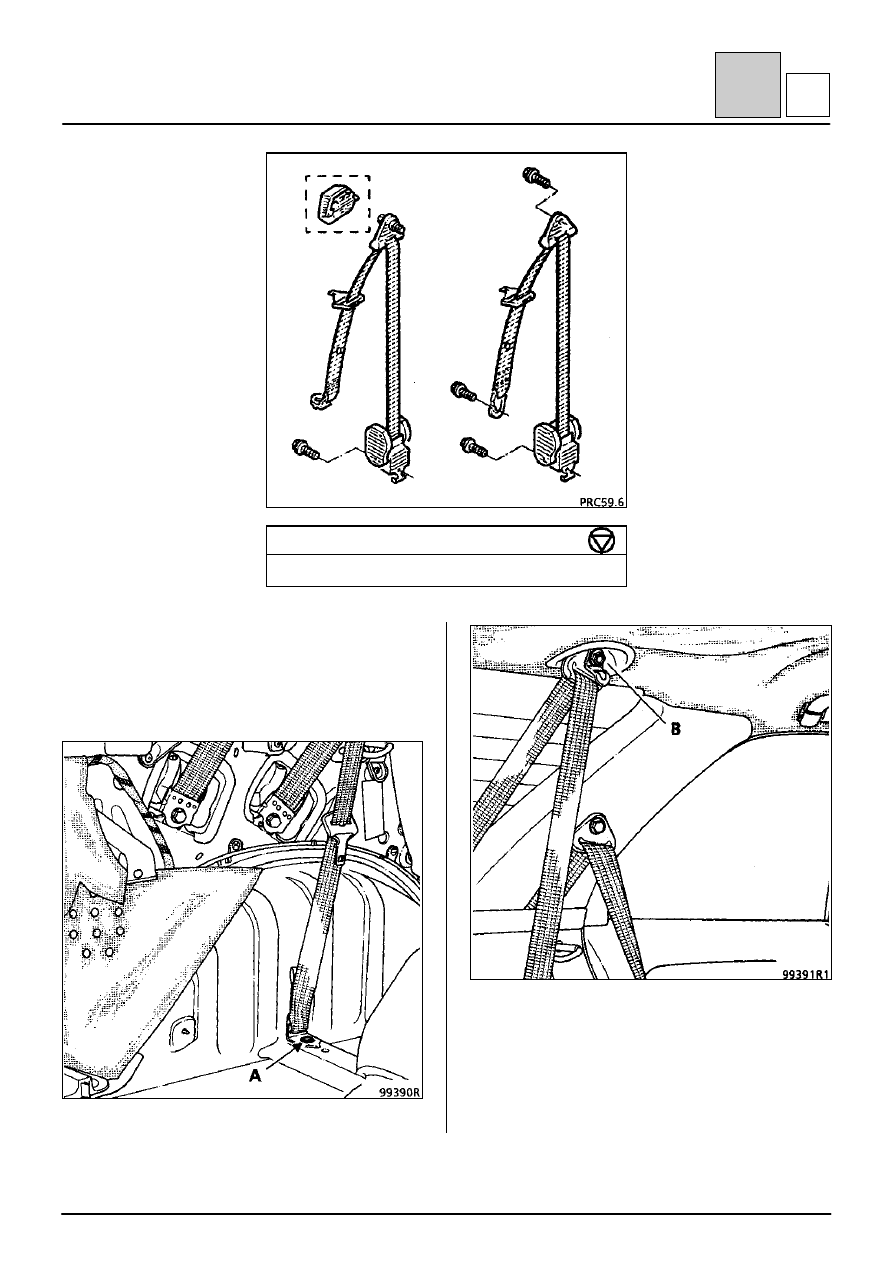

Ремень безопасности детского сиденья

59-3

5

9

C

МОМЕНТЫ ЗАТЯЖКИ (даН

⋅⋅⋅⋅м)

Болты крепления ремней безопасности

2,5

Снимите:
– заднюю часть облицовки боковины кузова (см.

операцию 71 С),

– декоративную облицовку направляющего

элемента крепления ремня,

– облицовку задней колесной арки (см. 71 D),

– отверните нижний болт крепления (А).

Отверните верхний болт крепления (В).

СНЯТИЕ И УСТАНОВКА ЭЛЕМЕНТОВ

ВНУТРЕННЕЙ БЕЗОПАСНОСТИ

Ремень безопасности детского сиденья

59-4

5

9

C

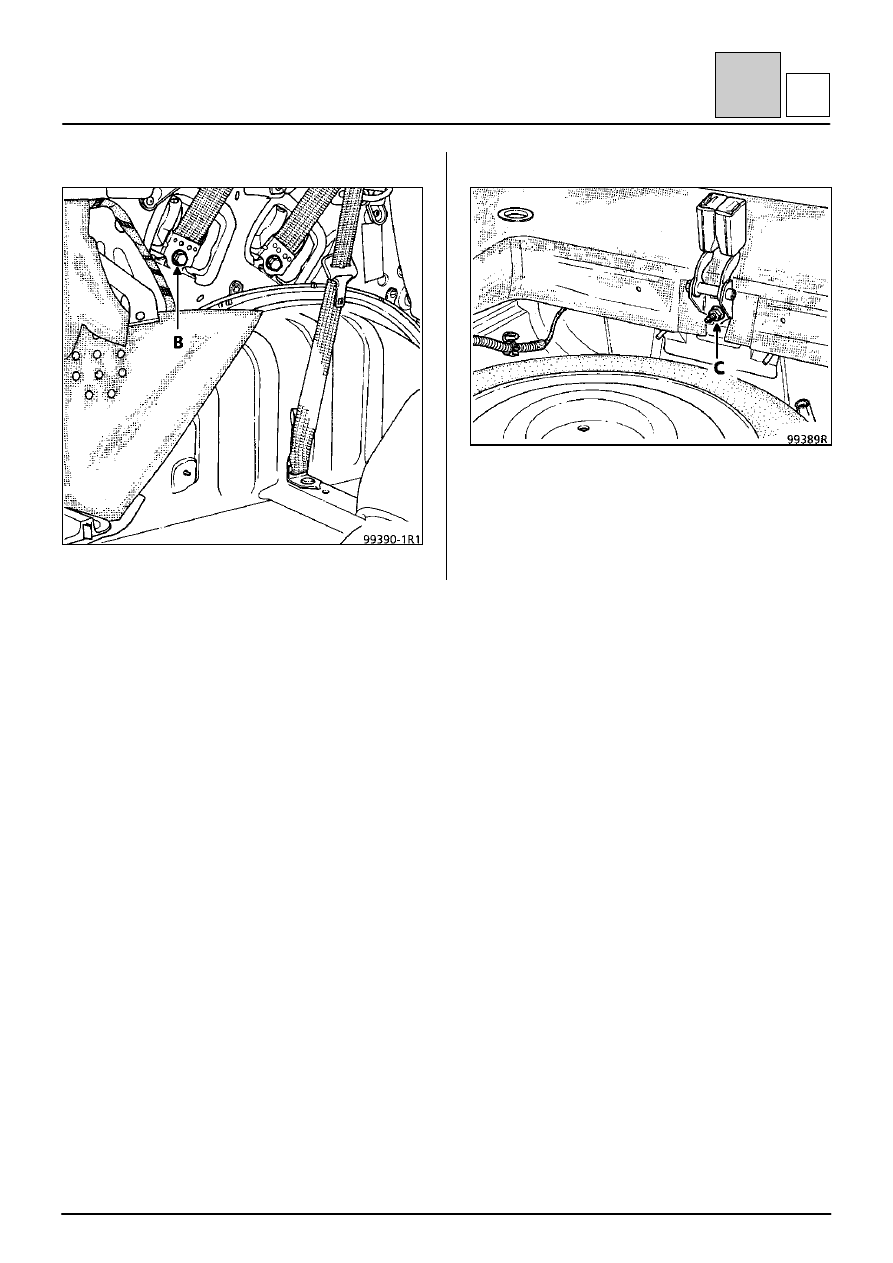

Снимите катушку ремня (В).

СНЯТИЕ ЭЛЕМЕНТА КРЕПЛЕНИЯ

Отверните гайку крепления (С).
