СНЯТИЕ И УСТАНОВКА ЭЛЕМЕНТОВ ОСТЕКЛЕНИЯ

Неподвижное стекло двери задка

54-4

54

C

Снимите:
– задний спойлер (см. операцию 55 А),
– кронштейн крепления спойлера (см. 55 А),
– обивку двери задка (см. 73 А).

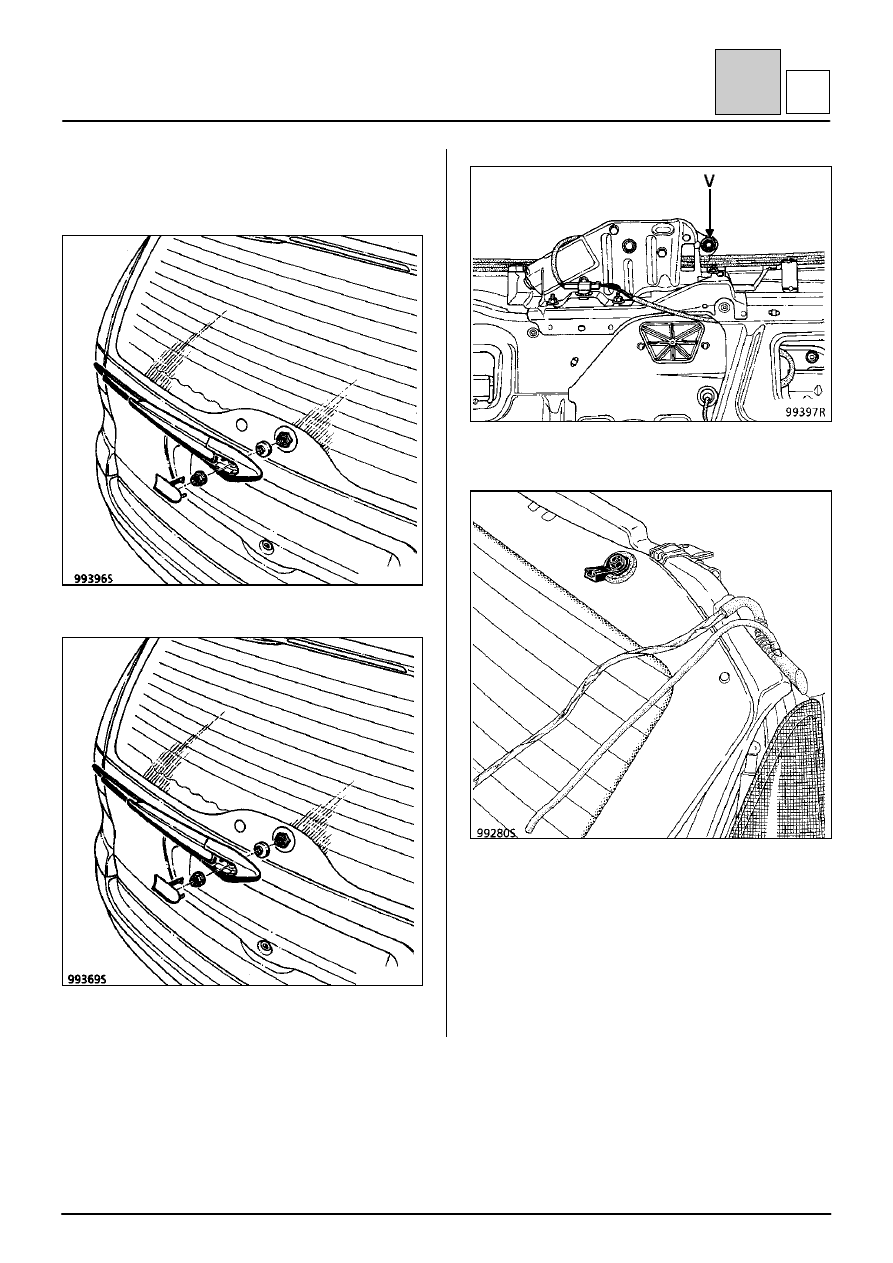

Снимите рычаг стеклоочистителя.

Отверните наружную гайку крепления
моторедуктора стеклоочистителя.

Отверните болт крепления кронштейна
моторедуктора стеклоочистителя (V).

Отверните две гайки крепления стекла.

Снимите стекло.

СНЯТИЕ И УСТАНОВКА НАРУЖНЫХ ЗАЩИТНЫХ

ЭЛЕМЕНТОВ КУЗОВА

Задний спойлер

55-1

55

A

СНЯТИЕ

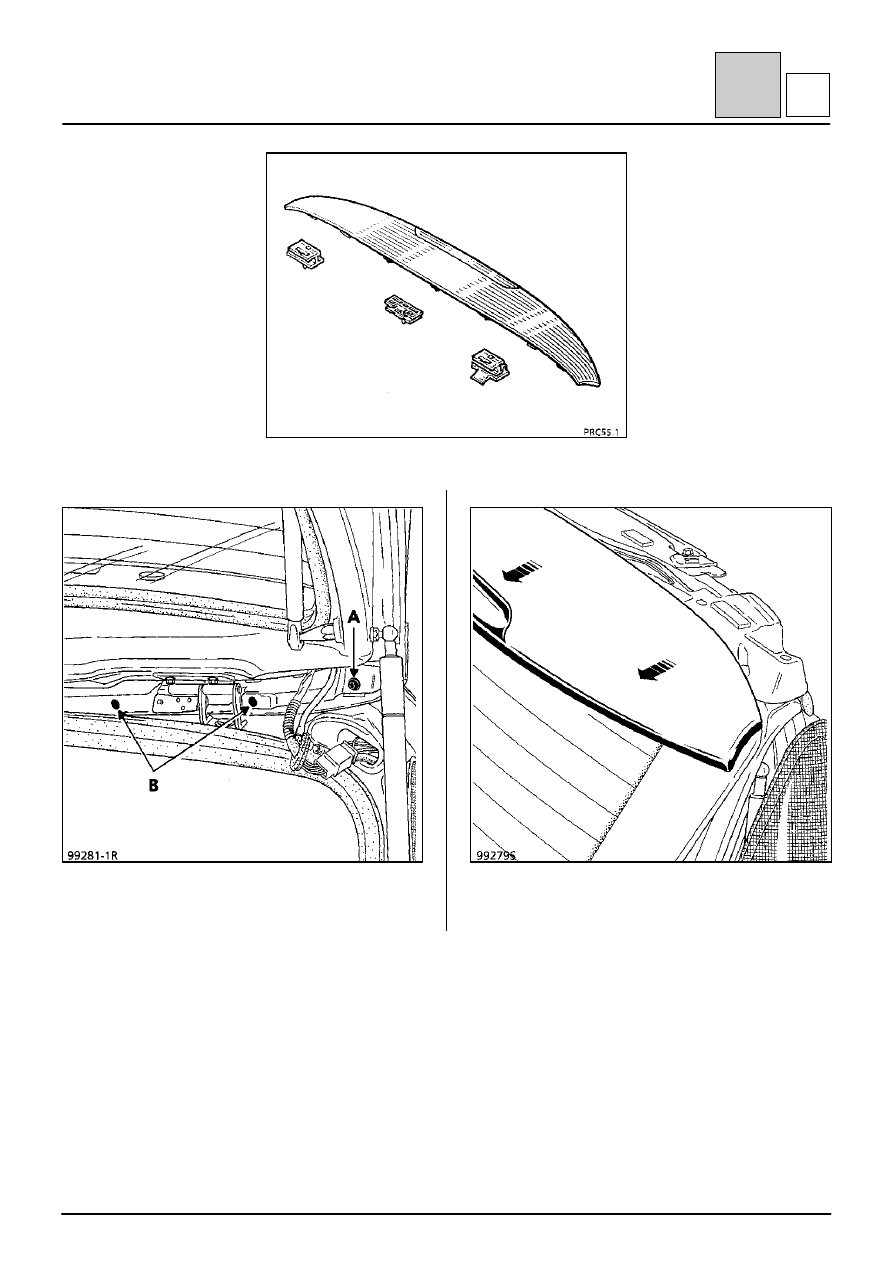

Отверните два болта крепления (А).

Отсоедините пять защелок (В).

Снимите спойлер, потянув его назад.

СНЯТИЕ И УСТАНОВКА НАРУЖНЫХ ЗАЩИТНЫХ

ЭЛЕМЕНТОВ КУЗОВА

Задний спойлер

55-2

55

A

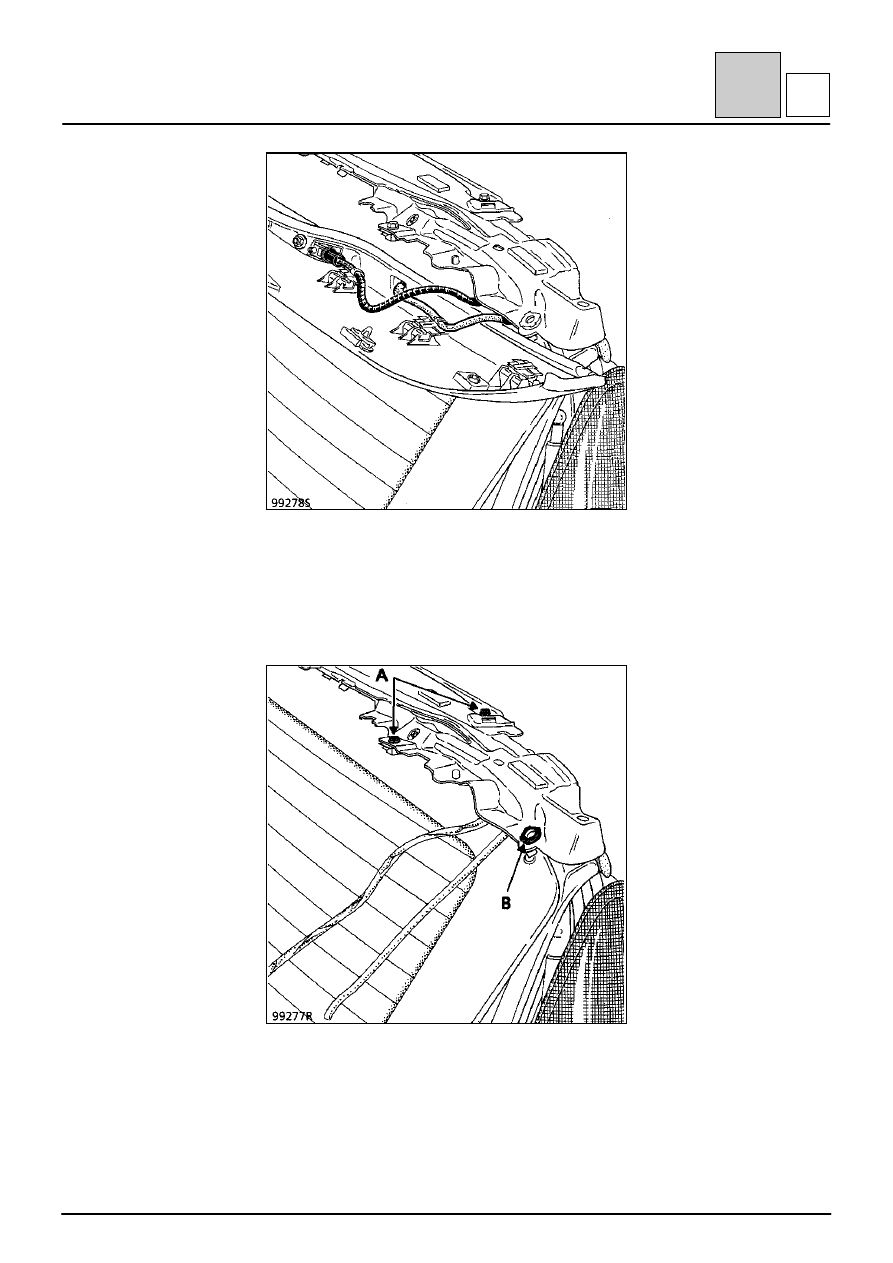

Отсоедините:
– разъем проводов стоп-сигнала,
– шланг омывателя стекла.

СНЯТИЕ КРОНШТЕЙНА КРЕПЛЕНИЯ
СПОЙЛЕРА

Снимите:
– четыре болта крепления (А),
– два фиксатора, повернув на четверть

оборота (В)

СНЯТИЕ И УСТАНОВКА НАРУЖНЫХ ЗАЩИТНЫХ

ЭЛЕМЕНТОВ КУЗОВА

Молдинг нижней кромки двери задка

55-3

55

B

СНЯТИЕ

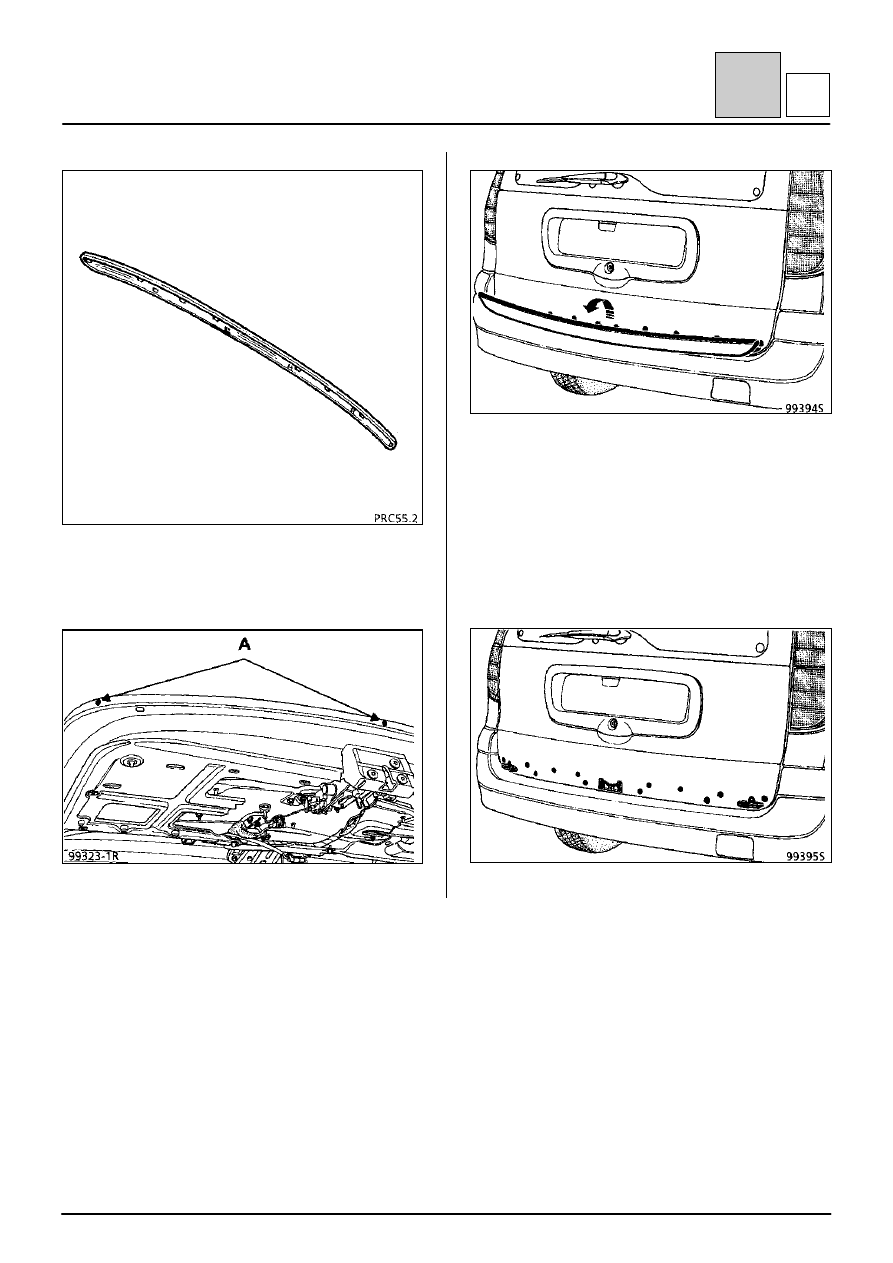

Отверните три винта крепления (А).

Отсоединить молдинг от защелок, приподняв его
верхнюю кромку.

Расположение фиксаторов крепления молдинга.
