КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток

с бортовым компьютером

83-87

83

ДЛЯ МОДЕЛЕЙ,

ПОСТАВЛЯЕМЫХ В

ВЕЛИКОБРИТАНИЮ

ПОИСК НЕИСПРАВНОСТЕЙ

НЕ ОПРЕДЕЛЯЕТСЯ ТЕМПЕРАТУРА

ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ

Проверьте надежность подсоединения датчика, а
также состояние контактов и проводов в разъеме.

При включенном зажигании соедините с массой
контакт 1 разъема датчика температуры
охлаждающей жидкости.
Стрелка указателя отклоняется до предела?

да

нет

Проверьте исправность цепи между контактом 1
разъема датчика и контактом В6 черного модуля
соединительного разъема R34 (двигатель/прибор-
ная панель), а затем между контактом В6 и
контактом 28 красного разъема приборного щитка.

в порядке

Проверьте исправность разъема приборного

щитка и его контактов.

в порядке

Установите новый приборный щиток.*

*ПРИМЕЧАНИЕ: При замене приборного щитка проверьте запрограммированное число цилиндров
двигателя при калибровке тахометра (См. стр. 83-39).

Отремонтируйте.

Установите новый датчик.

Отремонтируйте соединения

и проводку.

Отремонтируйте.

не в порядке

не в порядке

не в порядке

в порядке

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток

с бортовым компьютером

83-88

83

ДЛЯ МОДЕЛЕЙ,

ПОСТАВЛЯЕМЫХ В

ВЕЛИКОБРИТАНИЮ

ПОИСК НЕИСПРАВНОСТЕЙ

ПРИ ВКЛЮЧЕНИИ ЗАЖИГАНИЯ СТРЕЛКА УКАЗАТЕЛЯ

ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

ОСТАЕТСЯ В ПОЛОЖЕНИИ МАКСИМАЛЬНОЙ

ТЕМПЕРАТУРЫ НА ХОЛОДНОМ ДВИГАТЕЛЕ

Установите режим диагностики:

Нажмите одновременно не менее чем на 2 секунды кнопку
управления выводом данных на дисплее бортового компьютера на
конце подрулевого переключателя стеклоочистителя и кнопку
обнуления/сброса показаний.

Для выбора необходимого экрана

нажмите кнопку

Обнаружение неисправности датчика
температуры охлаждающей жидкости.

ПРИМЕЧАНИЕ: Эта неисправность может быть
также отображена при помощи переносного
диагностического прибора XR25 (См. раздел
«Поиск неисправностей с помощью переносного
диагностического прибора XR25»).

Короткое замыкание на массу датчика
температуры охлаждающей жидкости.

Проверьте правильность подсоединения датчика,

а также состояние контактов и проводов в

разъеме.







При включенном зажигании отсоедините датчик

температуры охлаждающей жидкости. Стрелка

указателя температуры охлаждающей жидкости

вернулась в положение минимальной температуры?

Отремонтируйте.

Установите новый датчик.

да

нет

в порядке

не в порядке

А

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток

с бортовым компьютером

83-89

83

ДЛЯ МОДЕЛЕЙ,

ПОСТАВЛЯЕМЫХ В

ВЕЛИКОБРИТАНИЮ

ПОИСК НЕИСПРАВНОСТЕЙ

Проверьте изоляцию цепи между контактом 1
разъема датчика и контактом В6 черного модуля
соединительного разъема R34 (двигатель/прибор-
ная панель), а затем между контактом В6 и
контактом 28 красного разъема приборного щитка.

Проверьте состояние и правильность подсоединения
разъема приборного щитка и состояние его контактов.

Установите новый приборный щиток.*

* ПРИМЕЧАНИЕ: При замене приборного щитка проверьте запрограммированное число цилиндров
двигателя при калибровке тахометра (См. стр. 83-39).

Отремонтируйте соединения и

проводку.

Отремонтируйте.

не в порядке

в порядке

в порядке

не в порядке

А

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Датчик уровня топлива

83-90

83

НЕОБХОДИМЫЕ СПЕЦИАЛЬНЫЕ

ИНСТРУМЕНТЫ

Mot. 1264

Ключ для отворачивания гайки
датчика

Mot. 1265

Щипцы для снятия
быстроразъемных соединений

ВНИМАНИЕ:

При выполнении любых работ с датчиком уровня
топлива необходимо соблюдать следующие меры
предосторожности:

– Не курить.

– Не вносить источники открытого огня или

тлеющие материалы в рабочую зону.

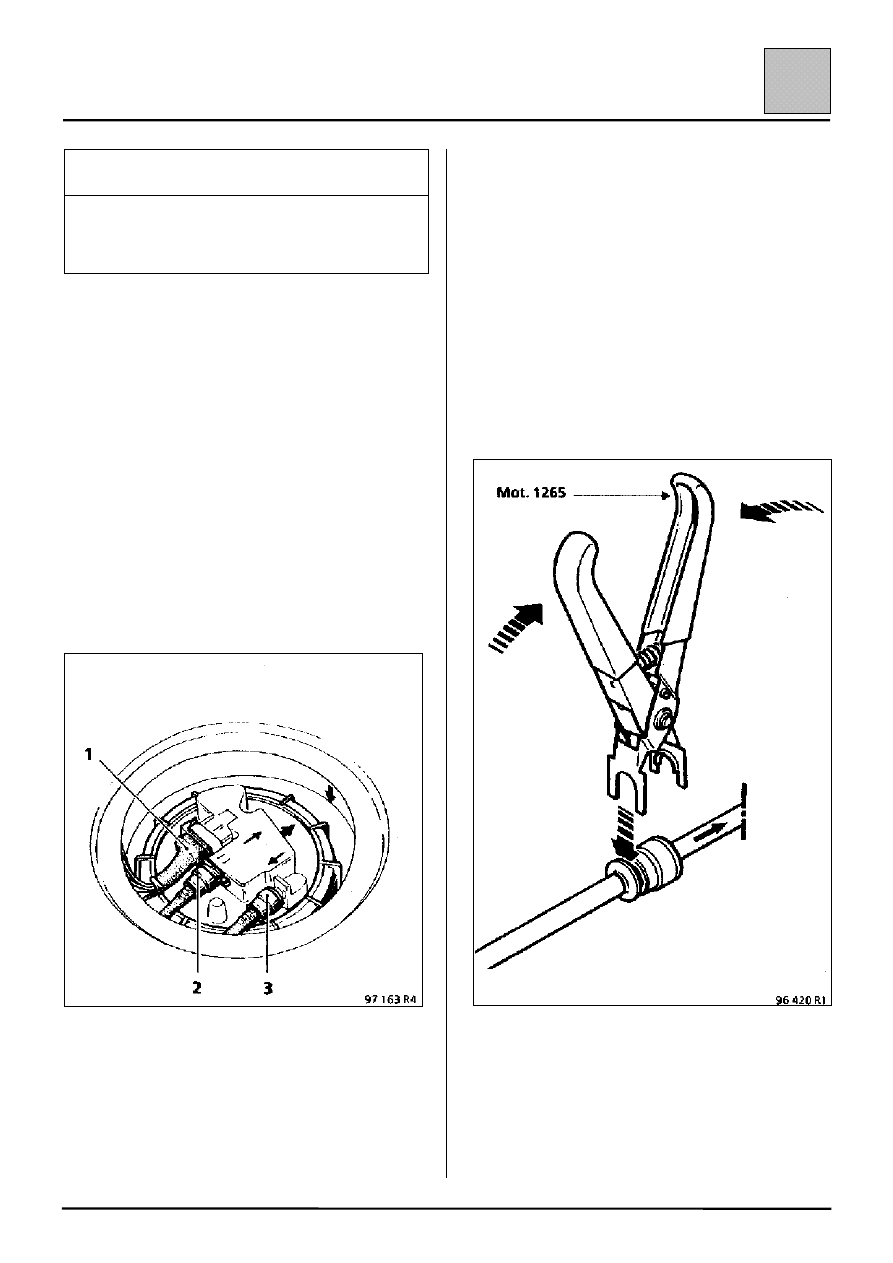

СНЯТИЕ ТОПЛИВНОГО НАСОСА И ДАТЧИКА
УРОВНЯ ТОПЛИВА В СБОРЕ

Узел топливный насос и датчик уровня топлива в
сборе можно снять через люк, расположенный
под ковриком багажного отделения.

Отсоедините аккумуляторную батарею.

Снимите коврик багажного отделения.

Снимите пластмассовую крышку датчика уровня
топлива.

Отсоедините разъем (1).

После этого при помощи щипцов Mot. 1265,
отсоедините подающий топливопровод (2)
(быстроразъемное соединение с зеленой меткой)
и возвратный топливопровод (3)
(быстроразъемное соединение с красной меткой).

ПРИМЕЧАНИЕ: Если на быстроразъемном
соединении имеется пластмассовое кольцо,
установленное при заводской сборке, его следует
снять до отсоединения топливопроводов.

ВНИМАНИЕ: Под действием остаточного
давления при отсоединении топливопроводов
может произойти выброс топлива. Поэтому перед
выполнением операции следует принять меры
индивидуальной защиты.
