КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток

с бортовым компьютером

83-55

83

КРОМЕ МОДЕЛЕЙ,

ПОСТАВЛЯЕМЫХ В

ВЕЛИКОБРИТАНИЮ

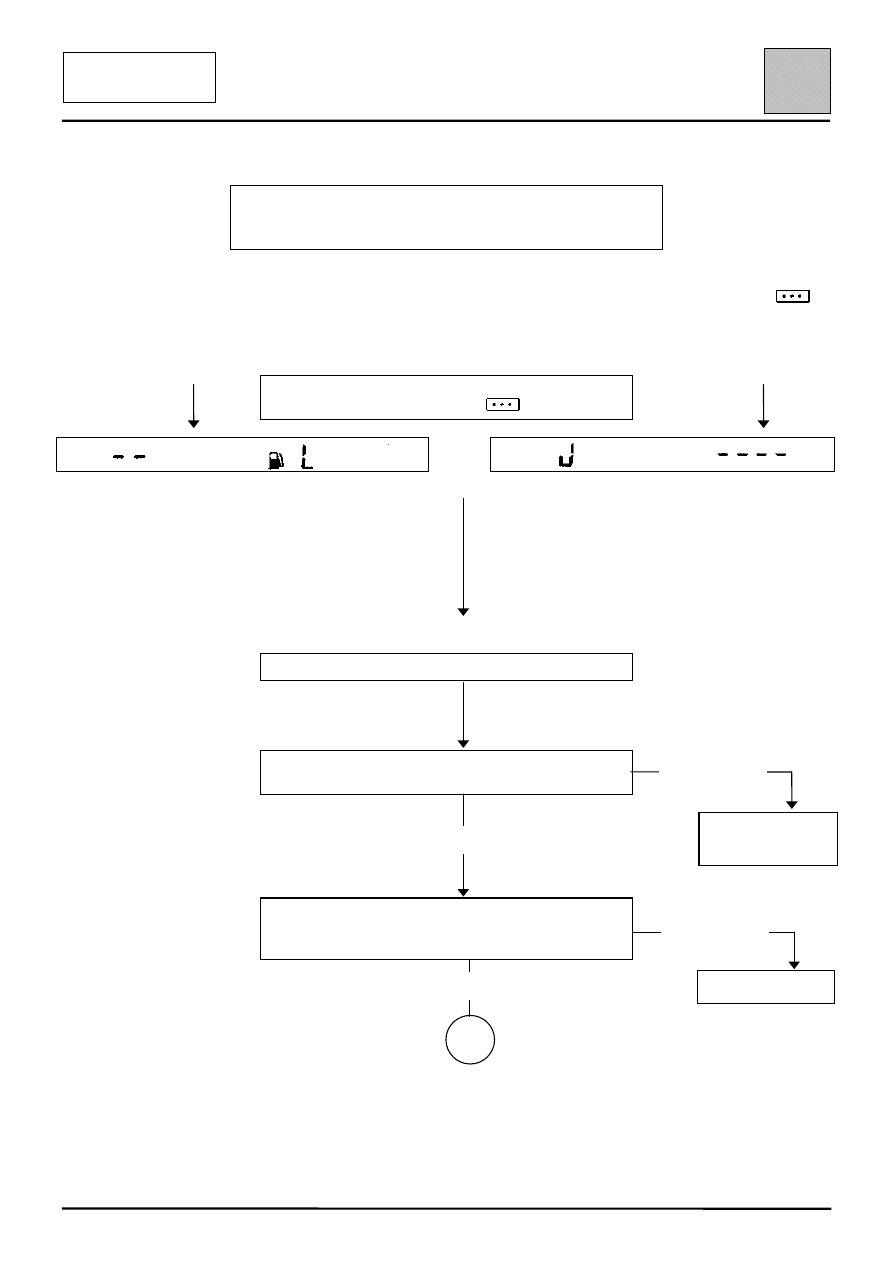

ПОИСК НЕИСПРАВНОСТЕЙ

ВМЕСТО ЗНАЧЕНИЯ ПРЕДПОЛАГАЕМОГО ПРОБЕГА

ДО СЛЕДУЮЩЕЙ ЗАПРАВКИ ТОПЛИВОМ НА ДИСПЛЕЕ

ИНОГДА ПОЯВЛЯЮТСЯ МИГАЮЩИЕ ТИРЕ

Установите режим диагностики:

Нажмите одновременно не менее чем на 2 секунды, кнопку
управления выводом данных на дисплее бортового компьютера на
конце подрулевого переключателя стеклоочистителя и кнопку
обнуления/сброса показаний.

Для выбора необходимого экрана

нажмите кнопку

и

Значение, выведенное на дисплее (количество
топлива, оставшееся в баке), должно быть
пропорционально сопротивлению датчика.
Если индикация равна 6 литрам или менее, то
передается сигнал аварийного остатка топлива.

Обнаружение неисправности датчика.

ПРИМЕЧАНИЕ: Эта неисправность может
быть также отображена при помощи
переносного диагностического прибора
XR25 (См. раздел «Поиск неисправностей с
помощью переносного диагностического
прибора XR25»).

Кратковременный отказ.

Сигнал датчика отсутствует в течение более

100 секунд.

Проверьте:

– Состояние разъема датчика уровня топлива, а

также красного разъема приборного щитка и
надежность их подсоединения.

– Исправность цепи датчика уровня топлива во

всем диапазоне его работы (приблизительно
5 Ом/л).







КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток

с бортовым компьютером

83-56

83

КРОМЕ МОДЕЛЕЙ,

ПОСТАВЛЯЕМЫХ В

ВЕЛИКОБРИТАНИЮ

ПОИСК НЕИСПРАВНОСТЕЙ

ВМЕСТО ЗНАЧЕНИЯ ПРЕДПОЛАГАЕМОГО ПРОБЕГА

ДО СЛЕДУЮЩЕЙ ЗАПРАВКИ ТОПЛИВОМ НА ДИСПЛЕЕ

ИНОГДА ПОЯВЛЯЮТСЯ МИГАЮЩИЕ ТИРЕ

Установите режим диагностики:

Нажмите одновременно не менее чем на 2 секунды, кнопку
управления выводом данных на дисплее бортового компьютера на
конце подрулевого переключателя стеклоочистителя и кнопку
обнуления/сброса показаний.

Для выбора необходимого экрана

нажмите кнопку

и

Остаток топлива в баке.
Загорается контрольная лампа аварийного
остатка и включается речевой синтезатор.

Обнаружение неисправности датчика.

ПРИМЕЧАНИЕ: Эта неисправность
может быть также отображена при
помощи переносного диагностического
прибора XR25 (См. раздел «Поиск
неисправностей с помощью перенос-
ного диагностического прибора XR25»).

Отсутствует сигнал датчика.

Проверьте исправность цепи датчика уровня

топлива.

Проверьте состояние красного разъема

приборного щитка и разъема датчика, а также

надежность их подсоединения.







не в порядке

в порядке

Отремонтируйте.

Установите новый

указатель.

в порядке

А

не в порядке

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток

с бортовым компьютером

83-57

83

КРОМЕ МОДЕЛЕЙ,

ПОСТАВЛЯЕМЫХ В

ВЕЛИКОБРИТАНИЮ

ПОИСК НЕИСПРАВНОСТЕЙ

Проверьте исправность следующих цепей
датчика:

– Между контактом 7 красного разъема

приборного щитка и контактом В4
соединительного разъема R2 (задняя левая
часть/приборная панель), а затем между
контактами В4 и А1 разъема датчика.

– Между контактом 15 красного разъема

приборного щитка и контактом В7
соединительного разъема R2, а затем между
контактами В7 и В1 разъема датчика.

*ПРИМЕЧАНИЕ: При замене приборного щитка проверьте запрограммированное число цилиндров
двигателя при калибровке тахометра (См. стр. 83-39).

Установите новый приборный щиток.*

Отремонтируйте.

не в порядке

в порядке

А

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток

с бортовым компьютером

83-58

83

КРОМЕ МОДЕЛЕЙ,

ПОСТАВЛЯЕМЫХ В

ВЕЛИКОБРИТАНИЮ

ПОИСК НЕИСПРАВНОСТЕЙ

НЕПРАВИЛЬНАЯ ИНДИКАЦИЯ ПРЕДПОЛАГАЕМОГО

ПРОБЕГА ДО СЛЕДУЮЩЕЙ ЗАПРАВКИ ТОПЛИВОМ

Установите режим диагностики:

Нажмите одновременно не менее чем на 2 секунды кнопку
управления выводом данных на дисплее бортового компьютера на
конце подрулевого переключателя стеклоочистителя и кнопку
обнуления/сброса показаний.

Для выбора необходимого экрана

нажмите кнопку

и

При неполном баке на дисплее отображается
индикация полного бака.

Неисправность датчика не обнаружена.

Короткое замыкание сигнального провода

датчика.

Проверьте:

– Сопротивление датчика уровня топлива.

– Изоляцию цепи датчика между контактом 15

красного разъема приборного щитка и контак-
том В7 соединительного разъема R2 (прибор-
ная панель/задняя левая часть), а затем между
контактами В7 и В1 разъема датчика.






