ПРОТИВОУГОННАЯ СИСТЕМА

Охранная сигнализация

82-5

82

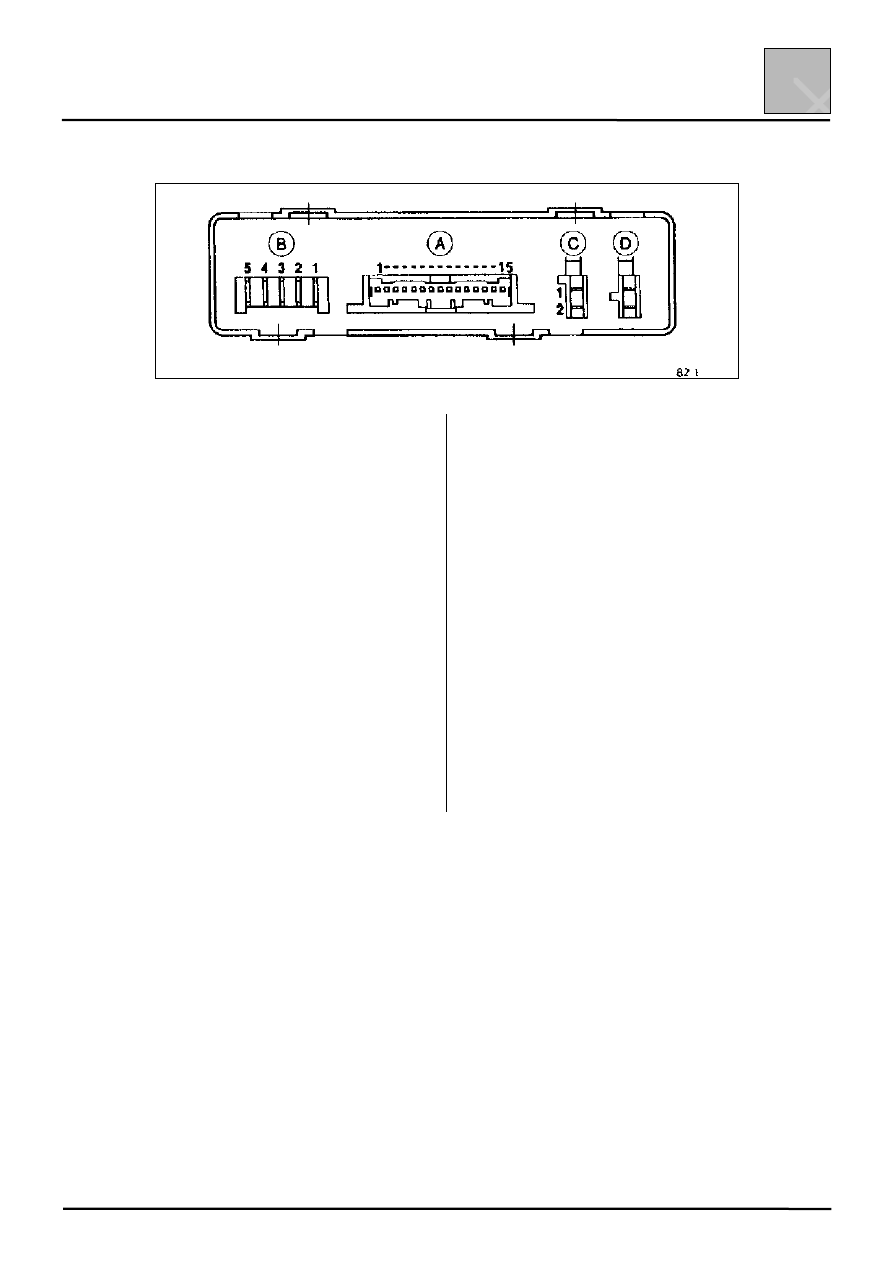

НАЗНАЧЕНИЕ КОНТАКТОВ ЭЛЕКТРОННОГО МОДУЛЯ СИГНАЛИЗАЦИИ

(А)

15-контактный разъем

1 Световой сигнализатор состояния охранной
 сигнализации
2 Прием ультразвукового сигнала
3 Включение ультразвукового сигнала
4 Концевой выключатель правой передней
двери
5 Концевой выключатель капота
6 Концевой выключатель багажника
7 Концевой выключатель правой задней двери
8 Концевой выключатель левой задней двери
9 Концевой выключатель левой передней двери
10 Сигнал «запирание» пульта дистанционного

управления

11 Сигнал «отпирание» пульта дистанционного

управления

12 Масса
13 +12 В – дополнительные приборы (первое

положение ключа в замке зажигания)

14 +12 В после замка зажигания
15  Управление сиреной, функционирующей от

автономного источника питания

(В)

5-контактный разъем

1 Указатели левого поворота
2 Указатели правого поворота
3 Ближний свет фар*
4 Звуковой сигнал
5 +12 В до замка зажигания

(С)

2-контактный разъем

1 Замок (в вещевом ящике)
2 Замок (в вещевом ящике)

(D)

Не используется

* В зависимости от страны, в которой

эксплуатируется автомобиль.

ПРОТИВОУГОННАЯ СИСТЕМА

Охранная сигнализация

82-6

82

ПОИСК НЕИСПРАВНОСТЕЙ

ЖАЛОБЫ КЛИЕНТА

Сигнализация не включается с ПДУ

АЛГОРИТМ ПОИСКА

НЕИСПРАВНОСТЕЙ 1

Сигнализация не

отключается

При помощи ПДУ

АЛГОРИТМ ПОИСКА

НЕИСПРАВНОСТЕЙ 2

При помощи замка в вещевом ящике

АЛГОРИТМ ПОИСКА

НЕИСПРАВНОСТЕЙ 3

Самопроизвольное срабатывание сигнализации в

режиме охраны

АЛГОРИТМ ПОИСКА

НЕИСПРАВНОСТЕЙ 4

Ненормальная работа сигнализации

Сигнализация срабатывает при движении

АЛГОРИТМ ПОИСКА

НЕИСПРАВНОСТЕЙ 5

При постановке на охрану не срабатывают указатели поворота в

режиме аварийной сигнализации

АЛГОРИТМ ПОИСКА

НЕИСПРАВНОСТЕЙ 6

При срабатывании сигнализации не включается ближний свет фар

АЛГОРИТМ ПОИСКА

НЕИСПРАВНОСТЕЙ 7

При срабатывании сигнализации не включается сирена

АЛГОРИТМ ПОИСКА

НЕИСПРАВНОСТЕЙ 8

ПРОТИВОУГОННАЯ СИСТЕМА

Охранная сигнализация

82-7

82

АЛГОРИТМ ПОИСКА НЕИСПРАВНОСТЕЙ 1:

 Сигнализация не включается при помощи

пульта дистанционного управления

Двери автомобиля могут быть заблокированы

при помощи центрального замка?

нет

См. блок-схему 1 А.

Да

Проверьте положение замка сигнализации

(в вещевом ящике).

Положение замка правильное?

нет

да

Проверьте надежность фиксации следующих

разъемов:

– электронного модуля сигнализации,
– приемника системы дистанционного

управления,

– декодера,
– коммутационного блока салона.

Разъемы подсоединены надежно?

нет

да

Да

Повторите проверку при отсоединенном разъеме

замка в вещевом ящике.

Неисправность сохраняется?

нет

да

Снова установите замок в положение

«ON»

Восстановите

фиксацию

соединений.

Неисправность

сохраняется?

Норма.

нет

Восстановите контакт в разъеме замка

или замените замок.

А

ПРОТИВОУГОННАЯ СИСТЕМА

Охранная сигнализация

82-8

82

АЛГОРИТМ ПОИСКА НЕИСПРАВНОСТЕЙ 1:

 Сигнализация не включается при помощи

пульта дистанционного управления (продолжение)

Подайте на контакт А7 декодера импульс

(

####1сек) +12 В и убедитесь, что сигнализация

встала в режим охраны.

Сигнализация встала в режим охраны?

Нет

да

Да

При отключенной сигнализации

убедитесь, что на контакт 2 блока

дистанционного управления не

подается напряжение +12 В.

Напряжение +12 В подается?

да

Проверьте исправность цепи между

контактами:

– 3 модуля сигнализации и А4

серого 18-контактного разъема,
расположенного в верхней части
коммутационного блока,

– В3 оранжевого 15-контактного

разъема, расположенного в
нижней части коммутационного
блока, и контактом 2 блока
дистанционного управления.

При необходимости произведите

ремонт.

Неисправность сохраняется?

да

Установите новый электронный

модуль сигнализации.

Установите новый декодер.

А

Проверьте исправность цепи между

контактом 10 сигнализации и

контактом А7 декодера.

При необходимости произведите

ремонт.

Неисправность сохраняется?

Установите новый приемник

системы дистанционного

управления.

Норма.

нет

нет
